BR-28

Узел заднего дискового тормоза

ТОРМОЗА

5) Нанесите на обе стороны внутренней про-
кладки тормозной колодки тонкий слой дисуль-
фид-молибденовой смазки Molykote AS880N
(Деталь № K0777YA010) или смазку, входящую
в комплект колодки.

6) Установите колодку на суппорт.
7) Установите корпус суппорта на суппорт.

Момент затяжки:

27 Нм (2,8 кгс-м, 19,9 фунт-сила-фут)

8) Подсоедините тормозной шланг, используя
новую прокладку тормозного шланга.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,0 фунт-сила-фут)

9) Выпустите воздух из тормозной системы.

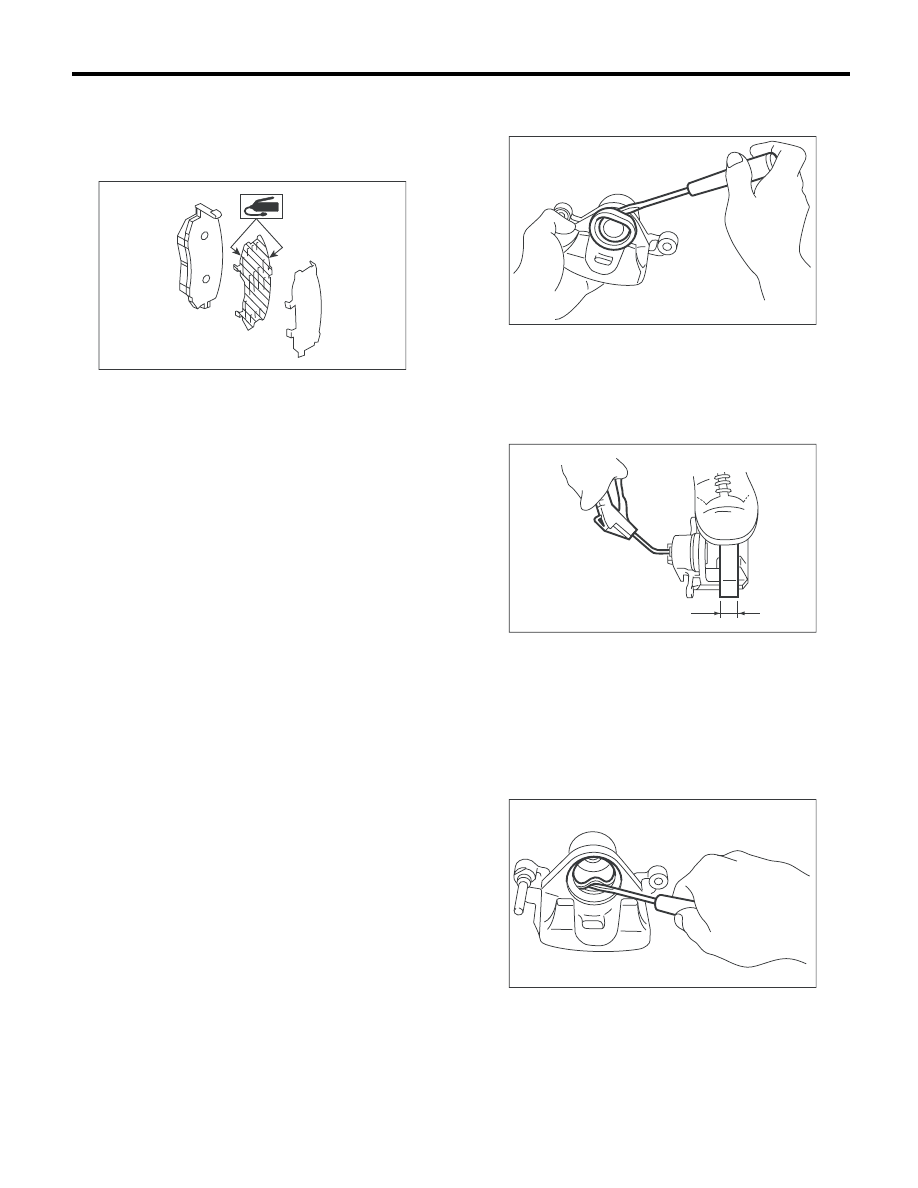

C: РАЗБОРКА

1) Снимите пылезащитный чехол поршня.

2) Установите в корпус суппорта деревянный
брусок, как показано на рисунке, чтобы не до-
пустить выпадения и повреждения поршня.
3) Постепенно подавайте сжатый воздух через
отверстие для подсоединения тормозного
шланга, чтобы выдавить поршень.

4) Снимите уплотнение поршня с цилиндра
корпуса суппорта.

ОСТОРОЖНО:
Не допускайте повреждения цилиндра и ка-
навки уплотнения поршня.

5) Снимите пылезащитный чехол штифта.

BR-00601

(1) Установите деревянный брусок шириной 30 мм

(1,18 дюйма).

BR-00041

BR-00042

(1)

BR-00043

BR-29

Узел заднего дискового тормоза

ТОРМОЗА

D: СБОРКА

1) Очистите внутреннюю поверхность корпуса
суппорта с помощью тормозной жидкости.
2) Нанесите на уплотнение поршня слой тор-
мозной жидкости и установите его в канавку
на корпусе суппорта.
3) Нанесите слой тормозной жидкости на внут-
реннюю поверхность цилиндра и всю наруж-
ную поверхность поршня.
4) Нанесите на пыльник слой смазки NIGLUBE
RX-2 (Деталь № 000041000) или смазку, входя-
щую в комплект уплотнения поршня и устано-
вите кожух в канавке на концах цилиндра.
5) Вставьте поршень в цилиндр.

ОСТОРОЖНО:
Не прилагайте чрезмерного усилия, встав-
ляя поршень в цилиндр.
6) Установите пыльник в канавки цилиндра и
поршня.

7) Нанесите на внутреннюю поверхность ци-
линдра, штифт, по периметру втулки и в канав-
ку под пылезащитный чехол слой смазки
NIGLUBE RX-2 (Деталь № 000041000) или смаз-
ку, входящую в комплект уплотнения поршня.

8) Установите пылезащитный чехол штифта на
суппорт.

9) Установите пылезащитный чехол штифта на
суппорт, а затем вставьте штифт в предусмот-
ренное положение.

ОСТОРОЖНО:
После установки штифта в предусмотрен-
ное место, проверьте вручную, что штифт
двигается и скользит плавно, без отклоне-
ний, когда он достает до конца.

E: ПРОВЕРКА

1) Устраните неисправность или замените не-
исправные детали.
2) Проверьте корпус суппорта и поршень на
предмет неравномерного износа, повреждения
или коррозии.
3) Проверьте резиновые детали на предмет
повреждений или дефектов.

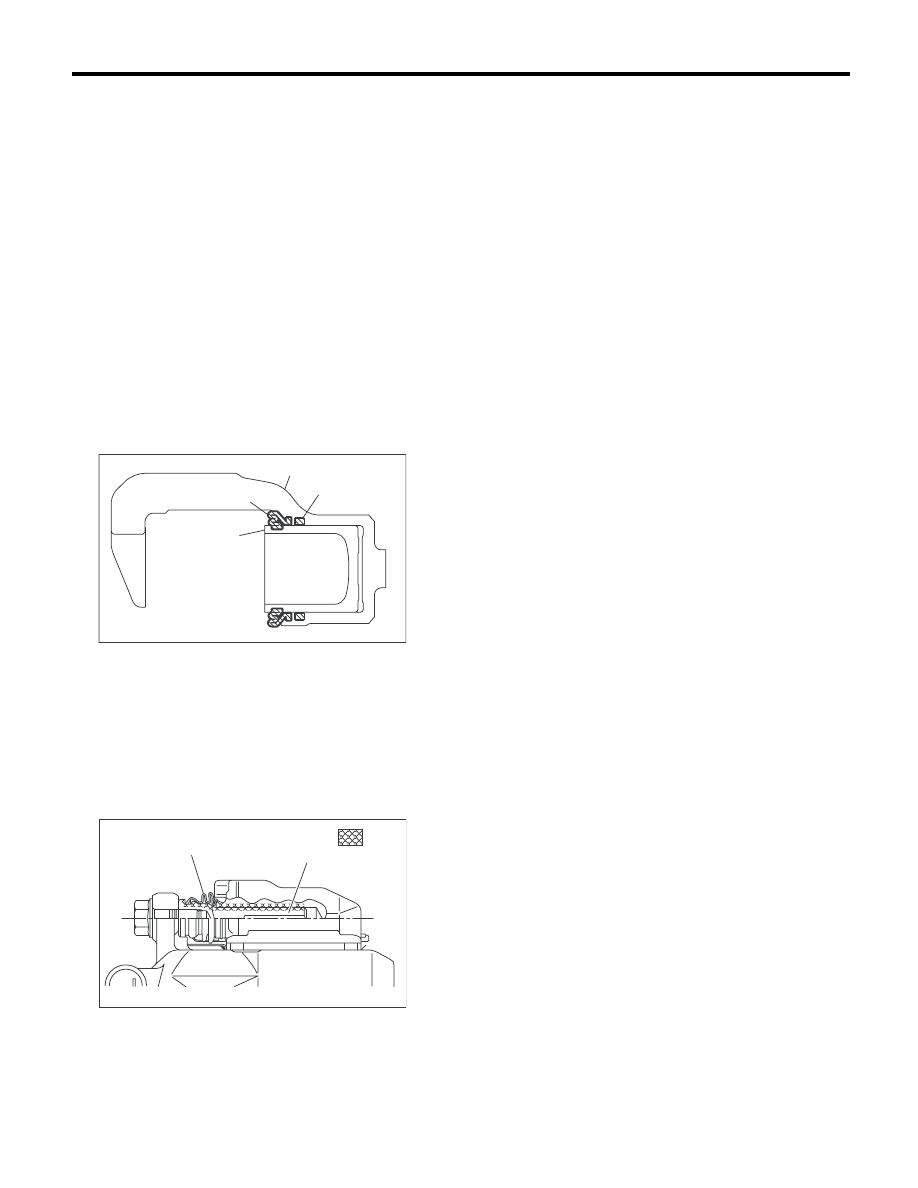

(1) Поршень
(2) Пылезащитный чехол поршня
(3) Корпус суппорта
(4) Уплотнение поршня

(1) Пылезащитный чехол штифта
(2) Стопорный или направляющий штифт
(3) Область нанесения смазки

BR-00243

(1)

(2)

(3)

(4)

BR-00362

(1)

(2)

: (3)

BR-30

Барабан заднего барабанного тормоза

ТОРМОЗА

8. Барабан заднего

барабанного тормоза

A: СНЯТИЕ

1) Поднимите автомобиль на подъемнике и
снимите задние колеса.
2) Отпустите стояночный тормоз.
3) Снимите тормозной барабан с узла тормоза.

ПРИМЕЧАНИЕ:
• Если снять тормозной барабан затрудни-
тельно, снимите крышку регулировочного от-
верстия, затем поверните зажимные лапки уз-
ла регулятора с помощью плоской отвертки,
пока тормозная колодка не отойдет от бараба-
на.

• Если снять тормозной барабан затрудни-
тельно, извлеките его, установив 8-мм болт в
отверстие под болт на тормозном барабане.

B: УСТАНОВКА

1) Отрегулируйте наружный диаметр тормоз-
ной колодки, чтобы его величина была на 0,7 –
0,8 мм (0,028 – 0,031 дюйма) меньше внутрен-
него диаметра тормозного барабана.
2) Установка производится в порядке, обрат-
ном порядку снятия.

C: ПРОВЕРКА

1) Если на внутренней поверхности тормозного
барабана обнаружены царапины, произведите
проверку. В случае если тормозной барабан
сильно изношен, имеет на поверхности царапи-
ны, или если внешняя поверхность тормозного
барабана повреждена, отремонтируйте или за-
мените его.
2) Измерьте внутренний диаметр барабана. Ес-
ли измеренные значения превышают норма-
тивные пределы, замените барабан новым.

Внутренний диаметр барабана L:

Нормативное значение 254 мм (10 дюймов)
Нормативный предел 256 мм (10,08 дюймов)

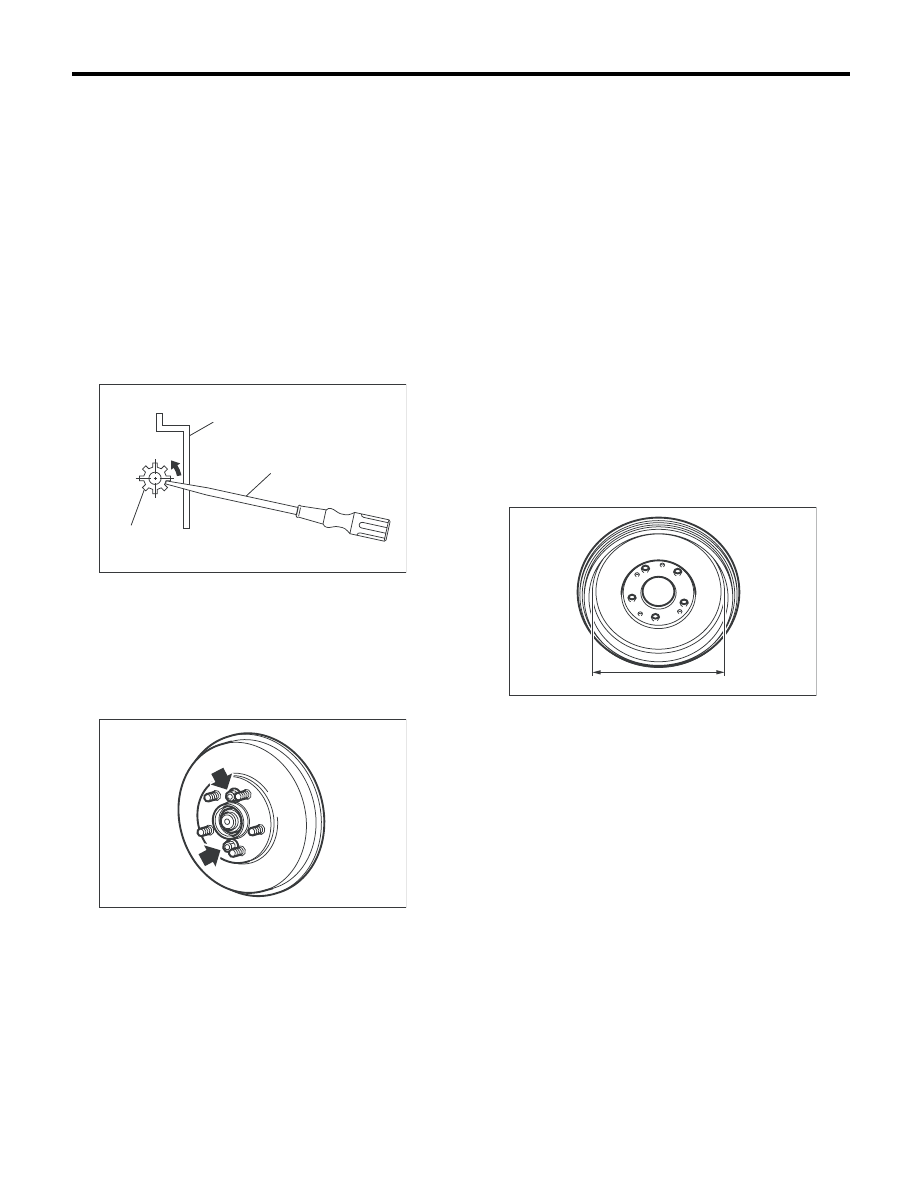

(1) Регулятор

(2) Плоская отвертка

(3) Тормозной барабан

(1)

(3)

(2)

BR-00682

BR-00047

L

BR-00058

BR-31

Колодка заднего барабанного тормоза

ТОРМОЗА

9. Колодка заднего

барабанного тормоза

A: СНЯТИЕ

1) Снимите барабан заднего барабанного тор-
моза <См. BR-30, СНЯТИЕ, Барабан заднего
барабанного тормоза.>
2) Снимите пружину держателя колодки

3) Снимите верхнюю возвратную пружину ко-
лодки, нижнюю возвратную пружину колодки и
регулятор, а затем первичную колодку.
4) Снимите пружину держателя колодки, а за-
тем вторичную колодку.

5) Отсоедините трос стояночного тормоза от
рычага стояночного тормоза.

B: УСТАНОВКА

ОСТОРОЖНО:
Убедитесь в том, что на поверхности на-
кладки тормозной колодки нет тормозной
жидкости и консистентной смазки.
1) Нанесите консистентную смазку для тормо-
за в следующие места.

Консистентная смазка для тормоза:

Molykote M7439 BOND (Деталь №
003602001)

• Шесть контактирующих поверхностей обода
тормозной колодки и заднего щитка
• Контактирующие поверхности тормозной ко-
лодки и рабочего тормозного цилиндра
• Контактирующие поверхности тормозной ко-
лодки и регулятора
• Контактирующие поверхности рычага и тор-
мозной колодки
2) Присоедините трос стояночного тормоза к
рычагу стояночного тормоза.
3) Проверьте, чтобы трос стояночного тормоза
оставался прикрепленным к направляющей
троса.
4) Установите вторичную колодку и закрепите
пружиной держателя колодки.
5) Установите регулятор и рычаг регулировки
на первичной колодке.

ПРИМЕЧАНИЕ:
Установите регулятор так, чтобы регулируе-
мое колесо располагалось по направлению к
передней части автомобиля.

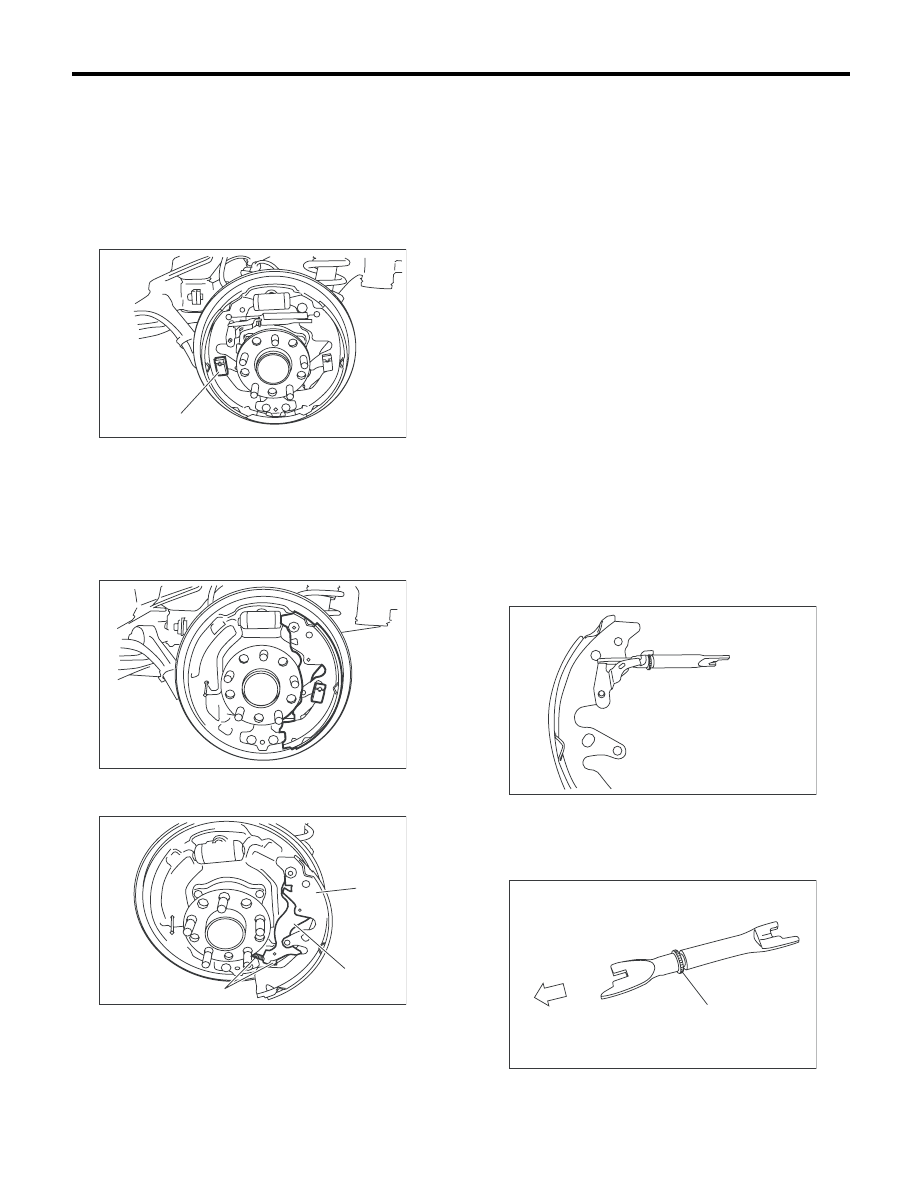

(1) Пружина держателя колодки

(1) Трос стояночного тормоза

(2) Вторичная колодка

(3) Рычаг стояночного тормоза

(1)

BR-00664

BR-00665

(2)

(3)

(1)

BR-00666

(1) Передняя часть автомобиля

(2) Регулируемое колесо

BR-00667

(2)

(1)

BR-00668
