Subaru Forester (2004 год). Руководство - часть 830

ПИТАНИЕ

WI-24

СИСТЕМА ПРОВОДКИ

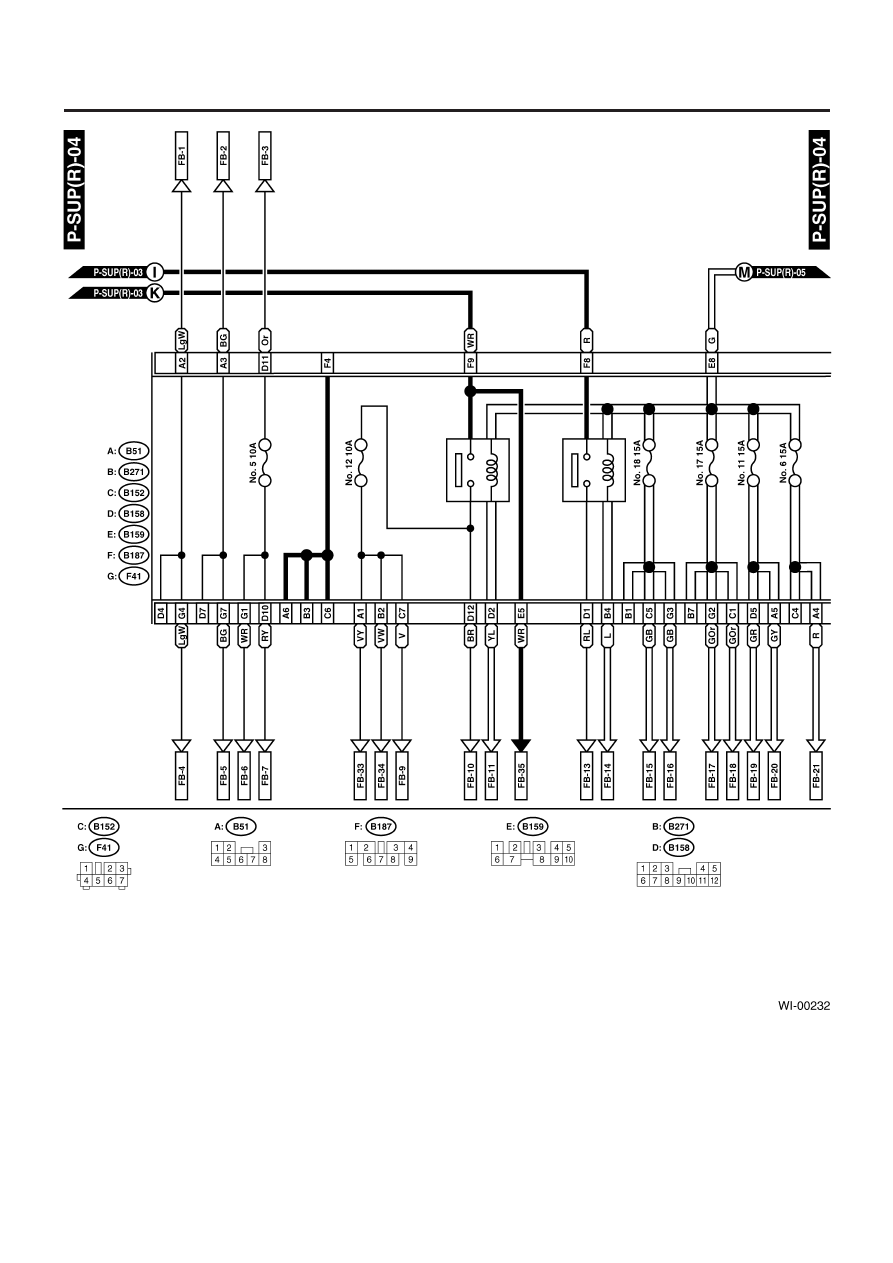

Главная коробка предохранителей (M/B)

Реле зву-
кового
сигнала

Черный

Черный

Черный

ПИТАНИЕ

WI-25

СИСТЕМА ПРОВОДКИ

Коробка пре-
дохранителей
и реле (F/B)

Заднее
реле и ос-
вещения

Реле зад-
него раз-
моражи-
вателя

Серый

Серый

Синий

Коричневый

Синий

ПИТАНИЕ

WI-26

СИСТЕМА ПРОВОДКИ

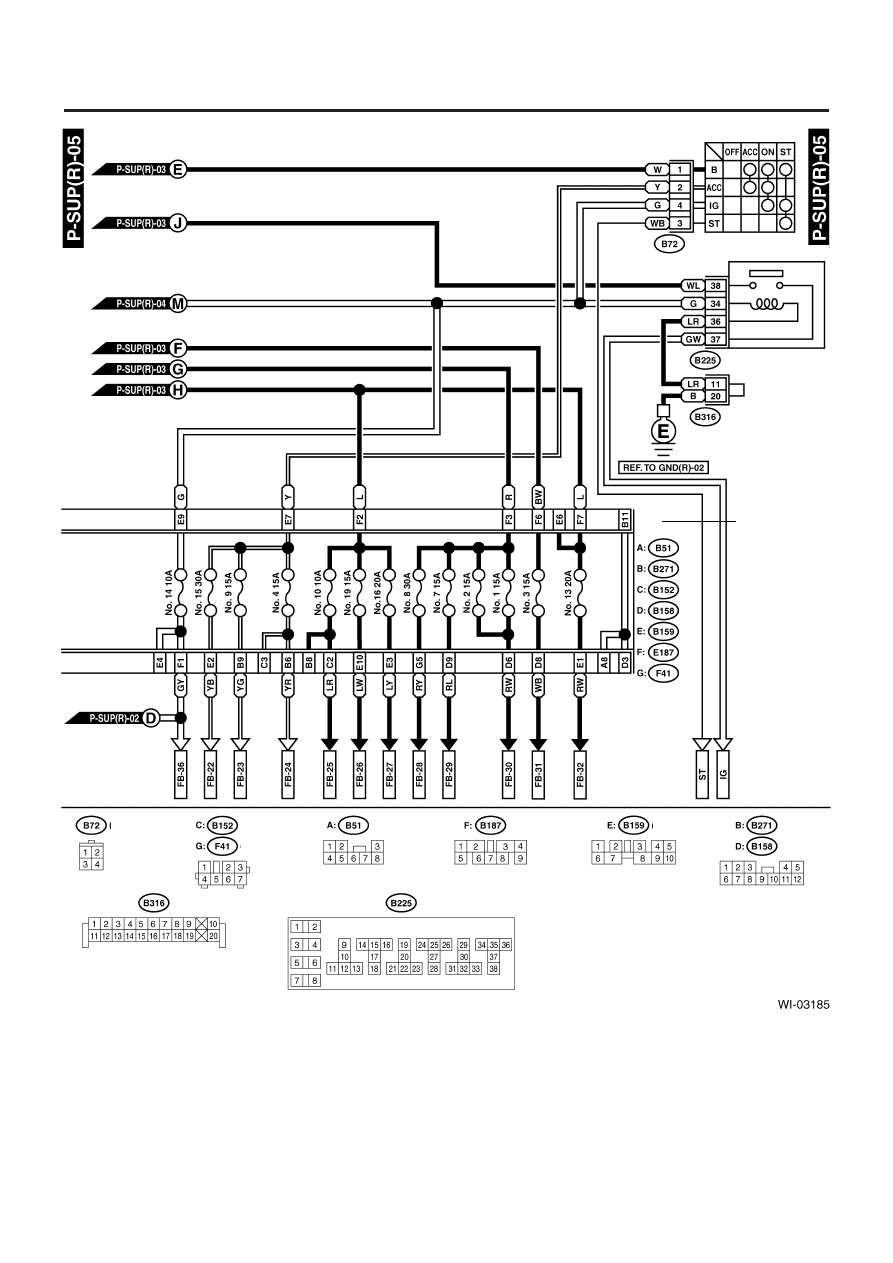

Переключатель зажигания

Реле зажигания

Коробка
предохранителей
и реле (F/B)

Серый

Синий

Синий

Коричневый

Синий

Серый

Блок реле (черный)

ПИТАНИЕ

WI-27

СИСТЕМА ПРОВОДКИ
