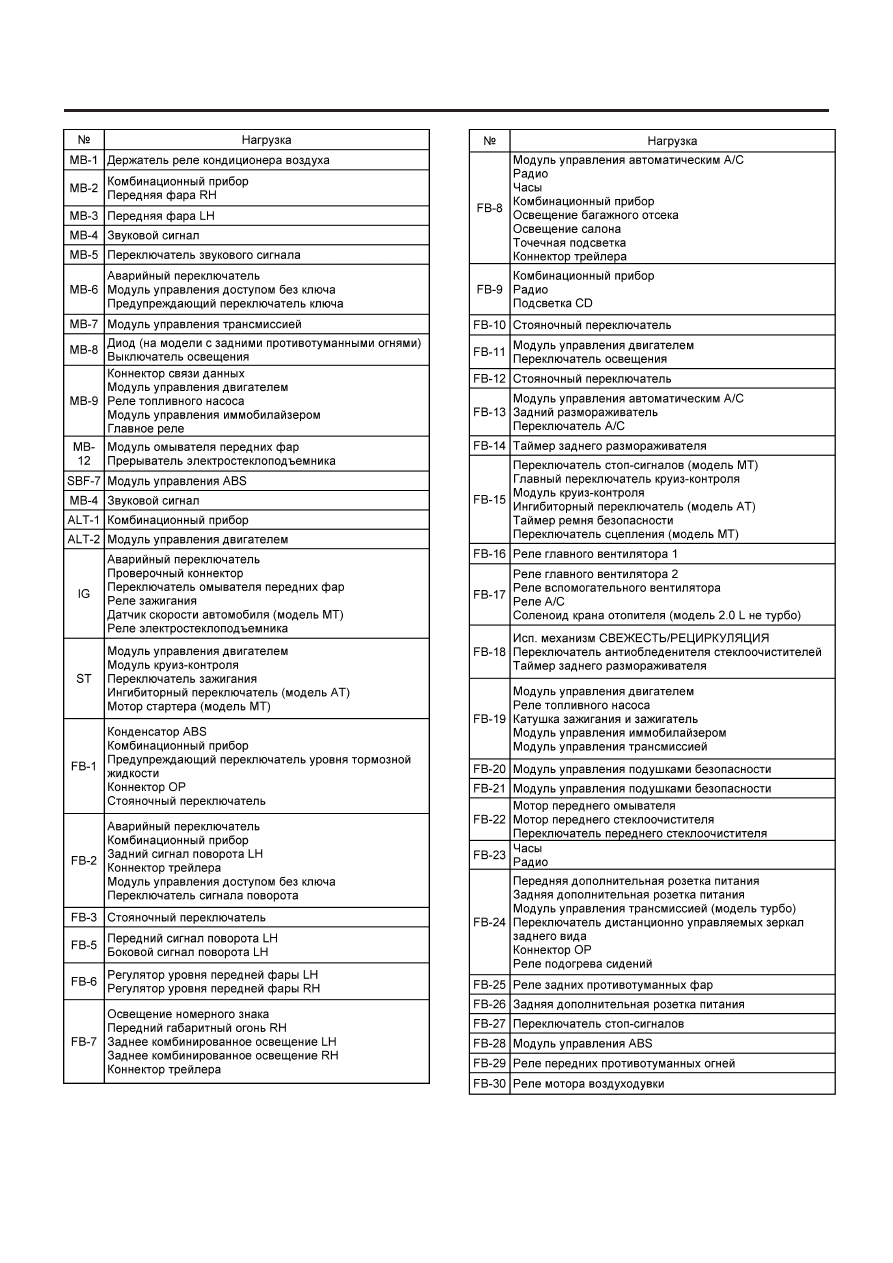

ПИТАНИЕ

WI-20

СИСТЕМА ПРОВОДКИ

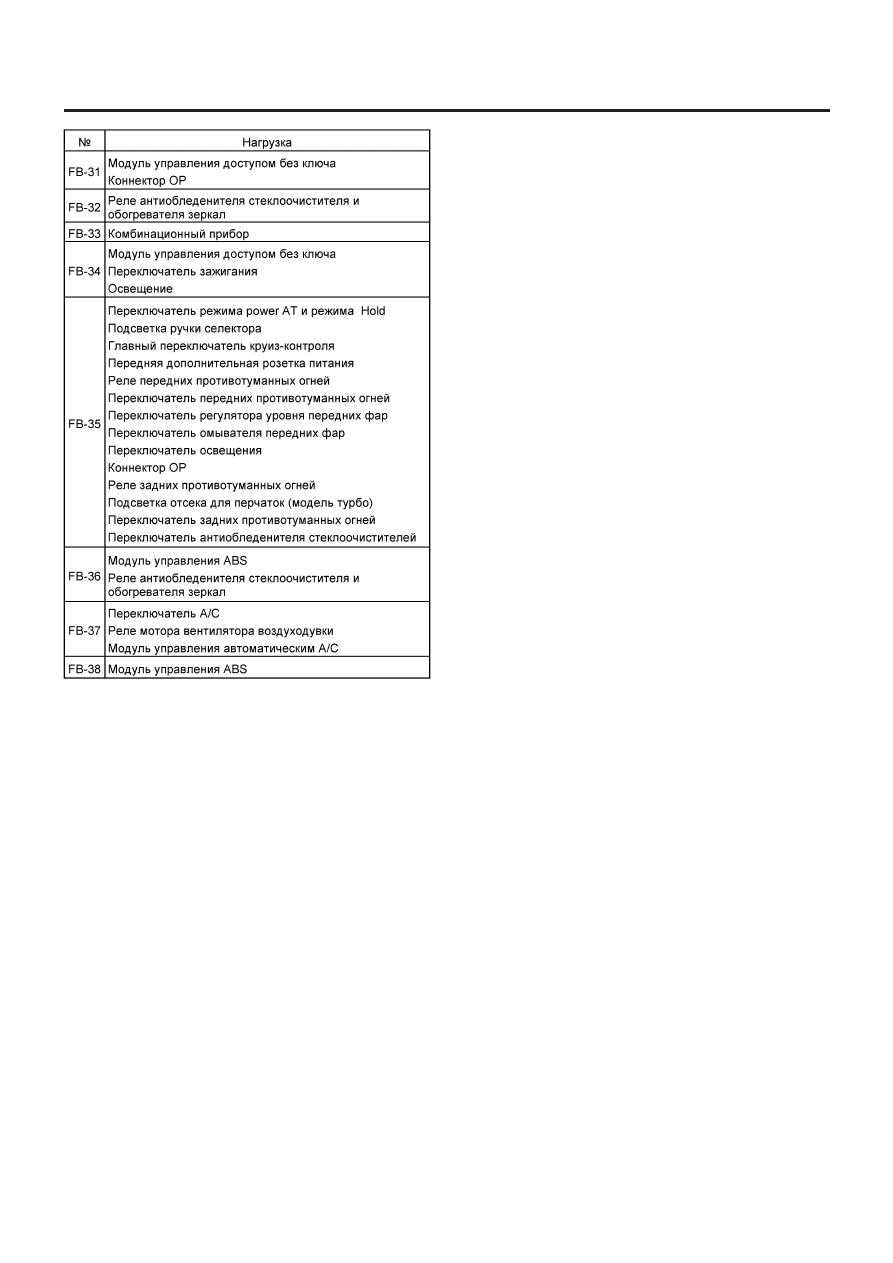

ПИТАНИЕ

WI-21

СИСТЕМА ПРОВОДКИ

ПИТАНИЕ

WI-22

СИСТЕМА ПРОВОДКИ

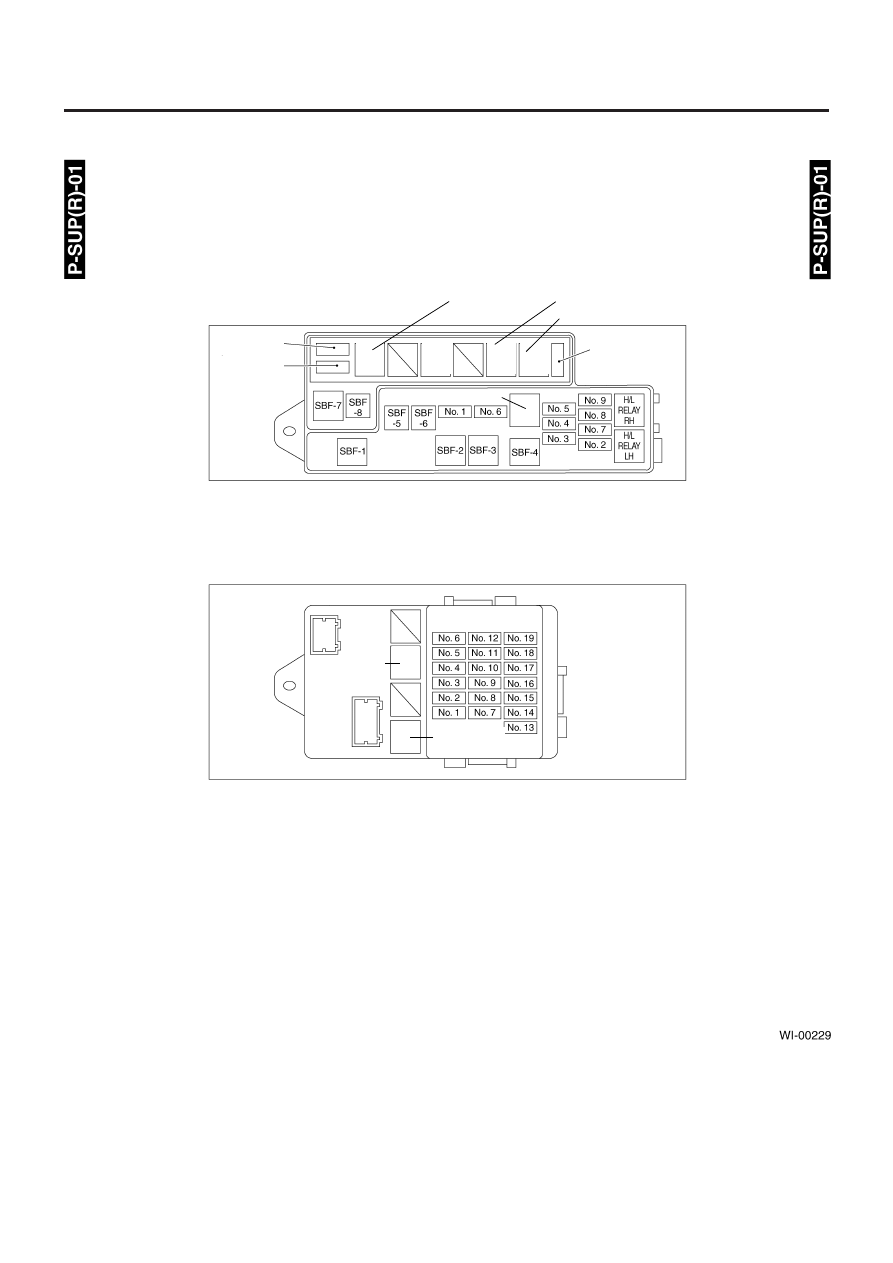

2.  МОДЕЛЬ RHD

Главная коробка предохранителей (М/В)

Главный вен-
тилятор 20 А

Вспомога-
тельный вен-
тилятор 20 А

Переключатель
FWD

Реле режимов
вентилятора

Реле вспомогатель-
ного вентилятора

Реле

А/С

Реле главного вентилятора

Реле звукового сигнала

Коробка предохранителей и реле

Реле заднего
стеклоочистителя

Реле по-
догрева
сидений

ПИТАНИЕ

WI-23

СИСТЕМА ПРОВОДКИ

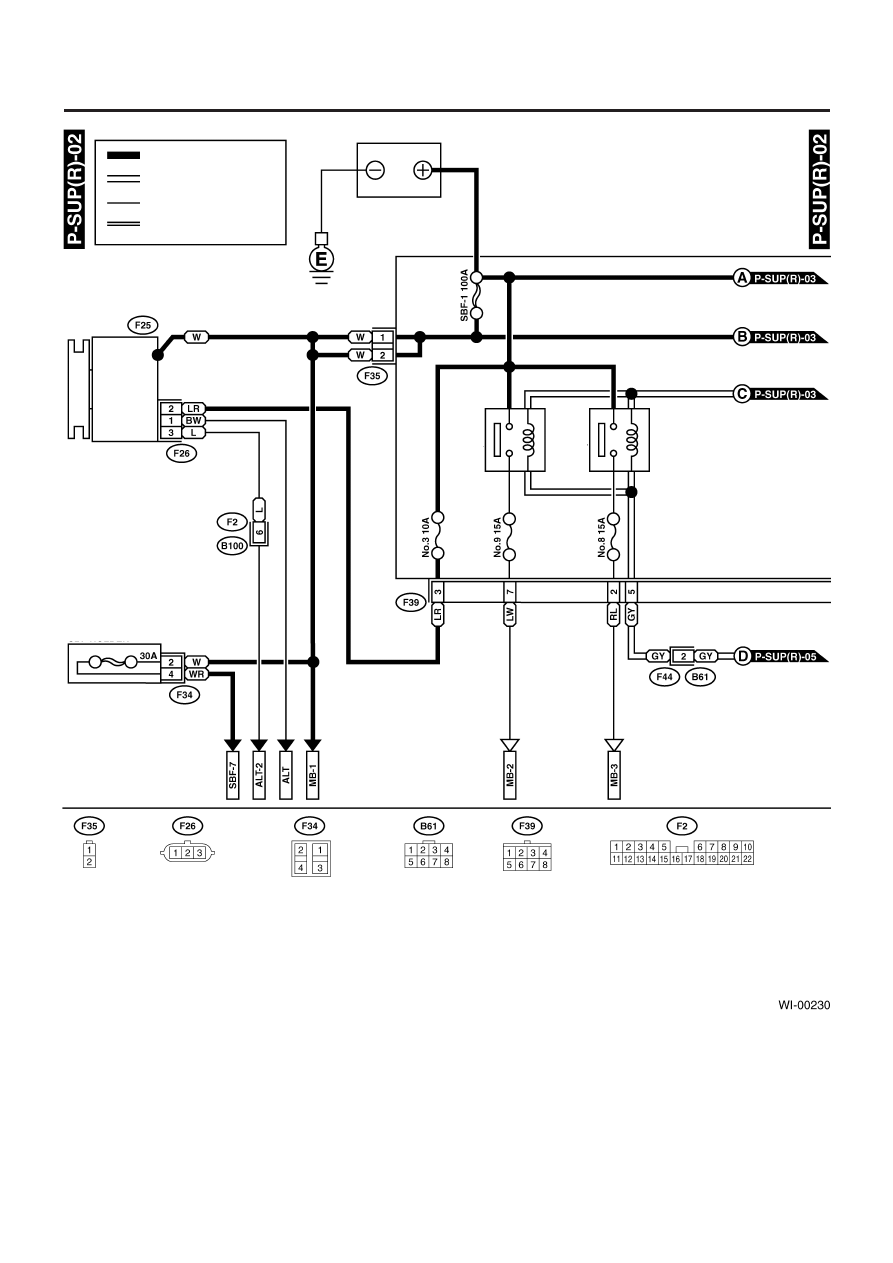

Ток аккумулятора

Другие токи

Ток от клеммы IG перек-
лючателя зажигания

Ток от клеммы АСС пе-
реключателя зажигания

Аккумулятор

Главная коробка предохранителей (М/В)

Генератор

Реле
перед-
них
фар
RH

Реле
перед-
них
фар
LH

Держатель SBF

Зеленый

Черный

Серый

Черный

Синий
