ПИТАНИЕ

WI-16

СИСТЕМА ПРОВОДКИ

ТОК АККУМУЛЯТОРА

ДРУГИЕ ТОКИ

ТОК ОТ КЛЕММЫ IG ПЕРЕ-
КЛЮЧАТЕЛЯ ЗАЖИГАНИЯ

ТОК ОТ КЛЕММЫ АСС
ПЕРЕКЛЮЧАТЕЛЯ ЗА-
ЖИГАНИЯ

АКУМУЛЯТОР

ГЛАВНАЯ КОРОБКА ПРЕДОХРАНИТЕЛЕЙ

Генератор

Реле
перед-
них
фар RH

Реле
перед-
них
фар LH

ДЕРЖАТЕЛЬ SBF

ЧЕРНЫЙ

ЗЕЛЕНЫЙ

ЧЕРНЫЙ

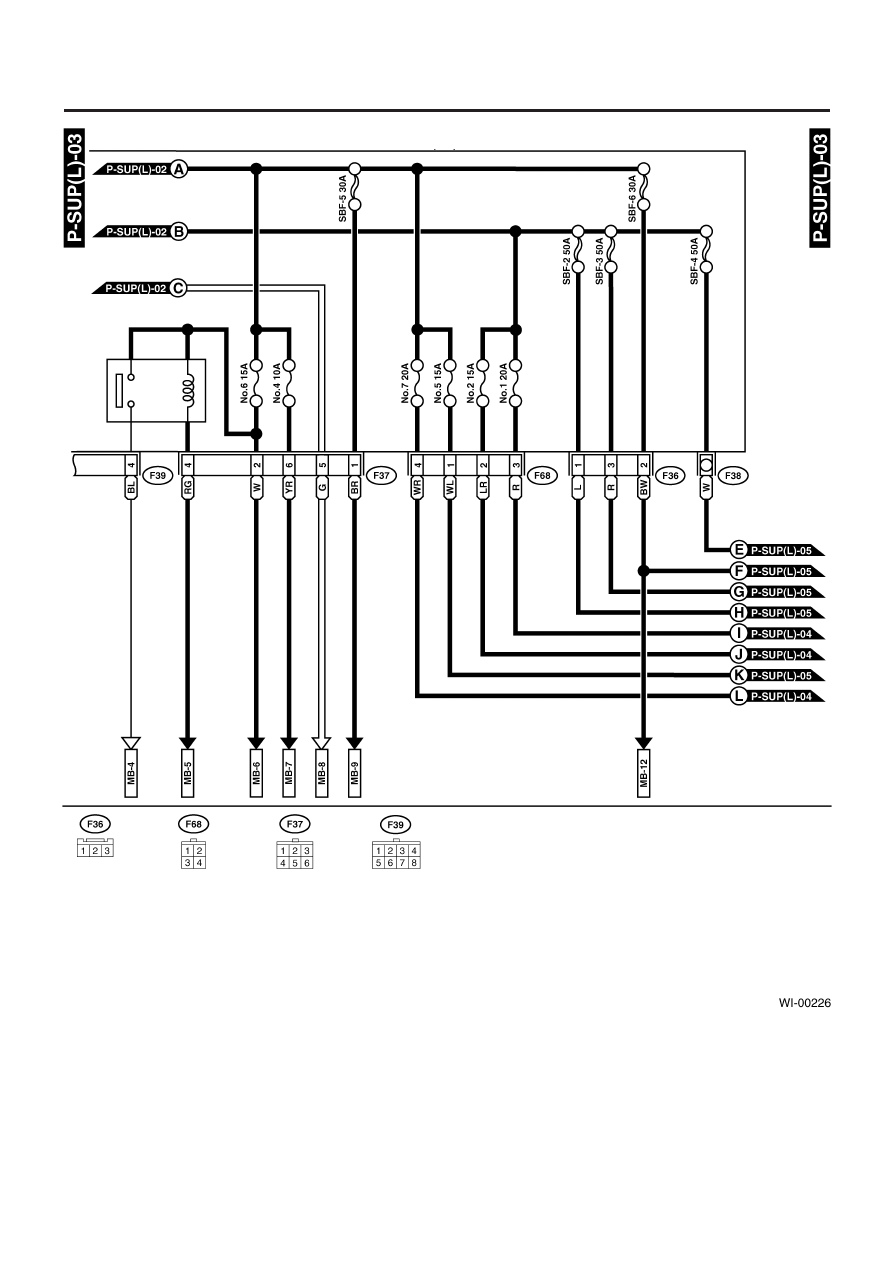

ПИТАНИЕ

WI-17

СИСТЕМА ПРОВОДКИ

Главная коробка предохранителей (М/В)

Реле
звуко-
вого
сигнала

Черный

Черный

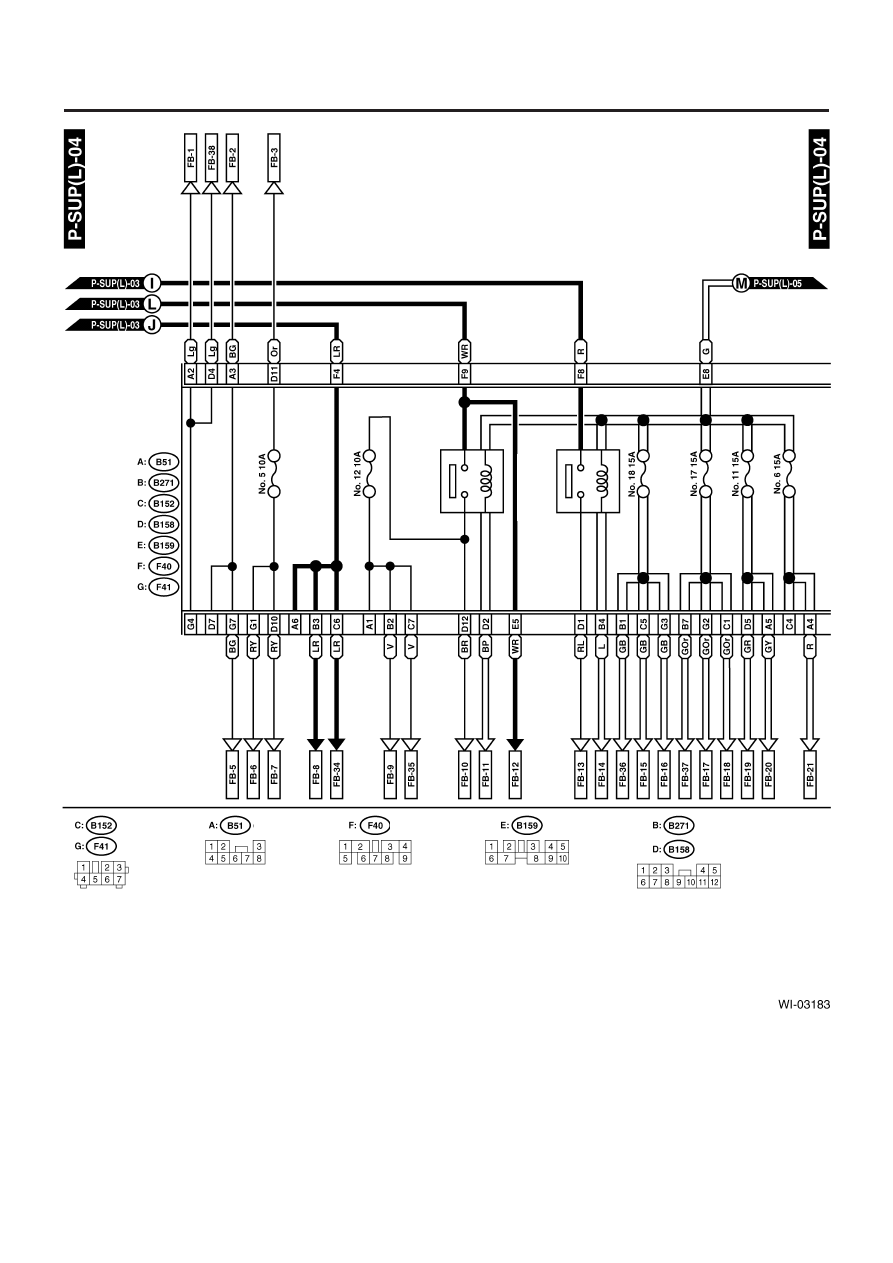

ПИТАНИЕ

WI-18

СИСТЕМА ПРОВОДКИ

Коробка
предохраните-
лей и реле (F/B)

Заднее
реле и
осве-
щения

Реле
задне-
го раз-
мора-
жива-
теля

Серый

Серый

Синий

Синий

Коричневый

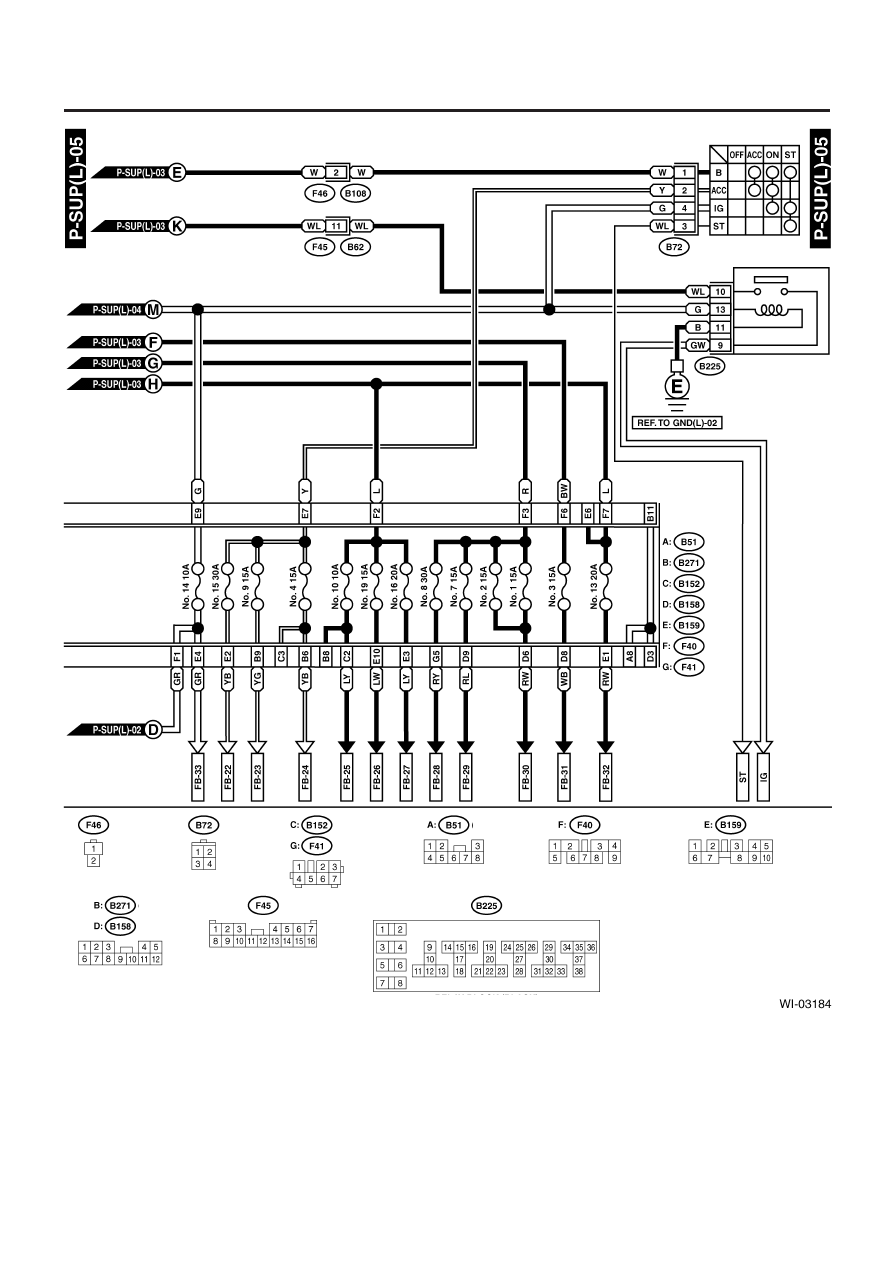

ПИТАНИЕ

WI-19

СИСТЕМА ПРОВОДКИ

Переключатель зажигания

Реле зажигания

Коробка
предохрани-
телей и реле
(F/B)

Серый

Серый

Коричневый

Блок реле (черный)

Синий

Синий

Черный

Синий
