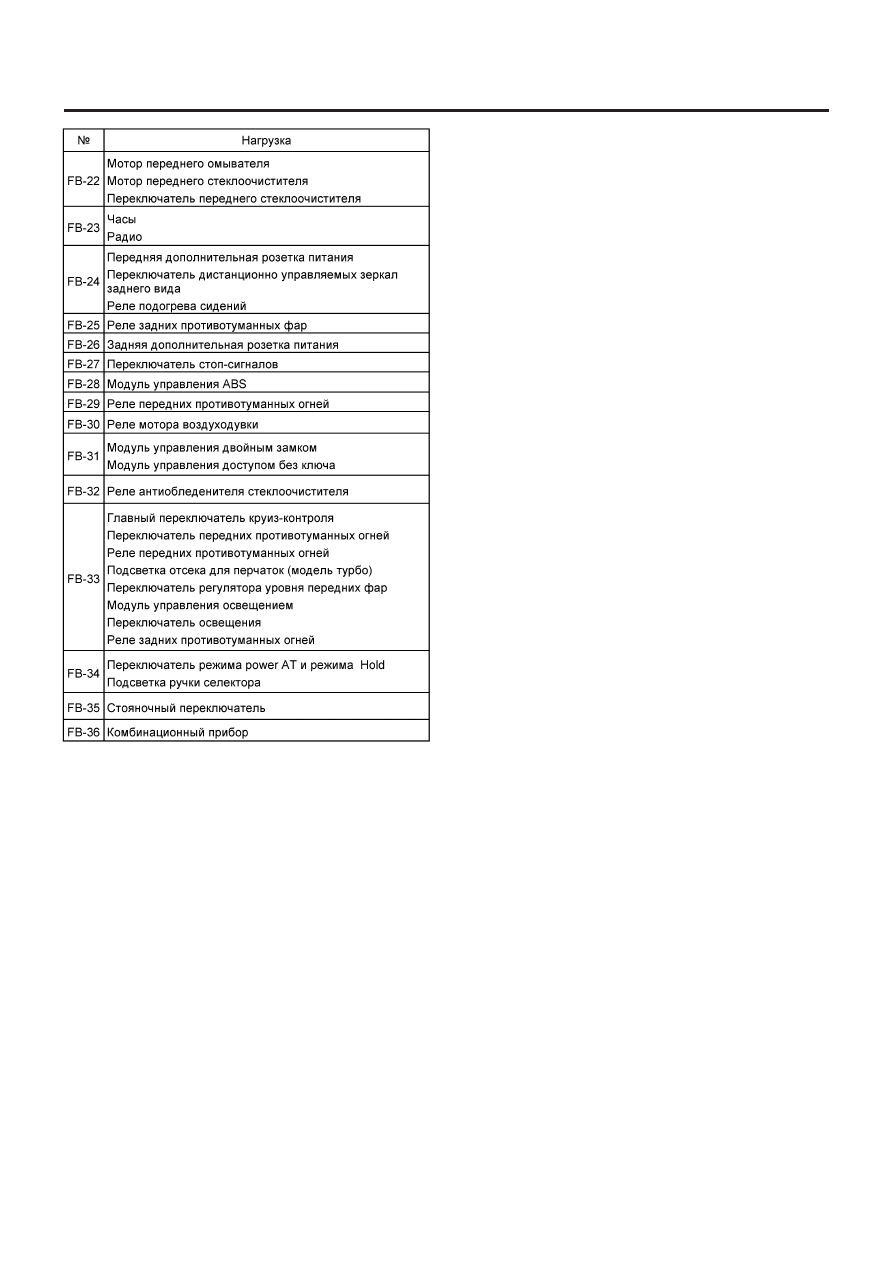

ПИТАНИЕ

WI-28

СИСТЕМА ПРОВОДКИ

РАСПРЕДЕЛЕНИЕ ЗАЗЕМЛЕНИЯ

WI-29

СИСТЕМА ПРОВОДКИ

4. Распределение заземления

A: ДИАГРАММА ПРОВОДКИ

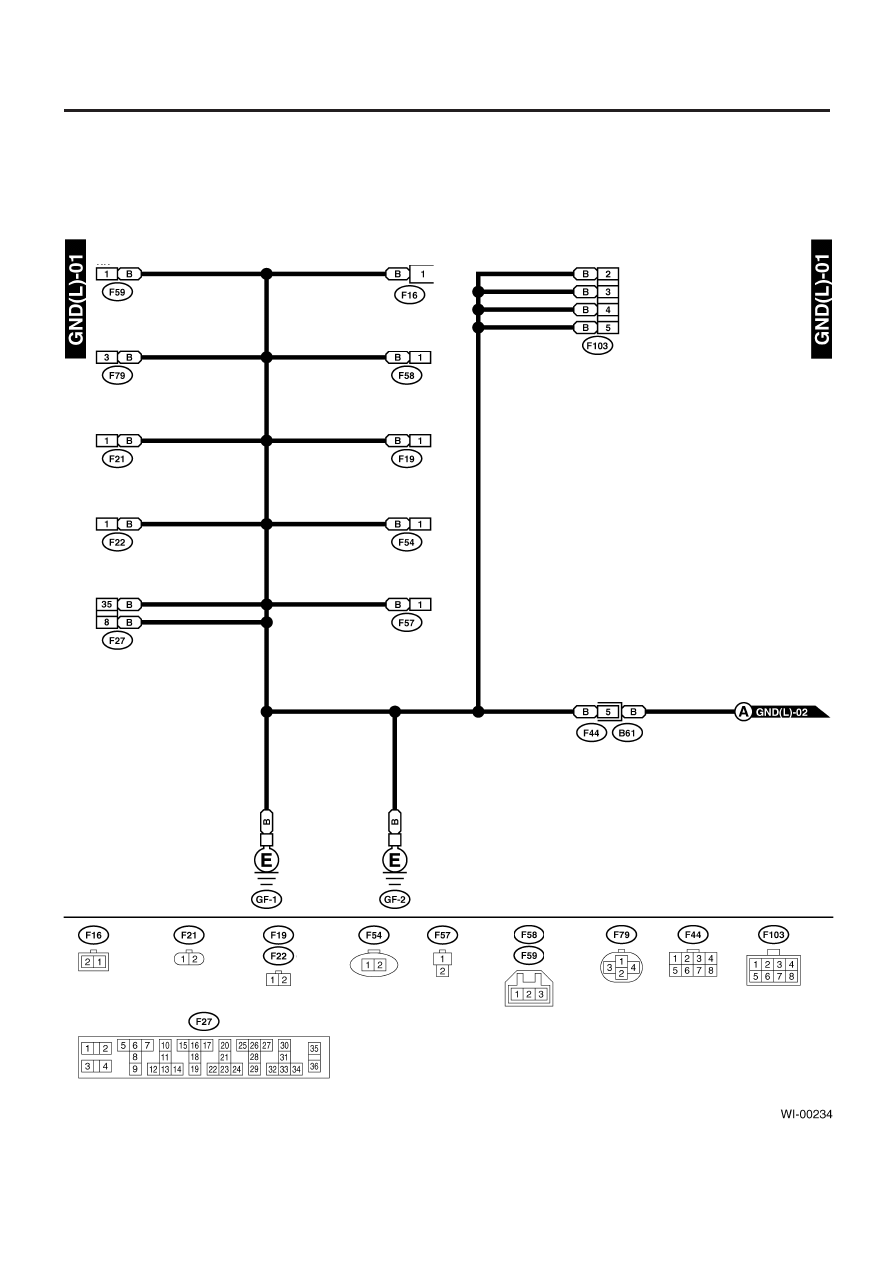

1. ЗАЗЕМЛЕНИЕ НА МАССУ, МОДЕЛЬ LHD

Переключатель давления А/С

Мотор вспомогательного вентилятора

Передний противотуманный
свет LH

Регулятор высоты передних фар RH

Регулятор высоты передних
фар LH

Передний габаритный
огонь LH

Передний сигнал
поворота LH

Передний сигнал
поворота LH

Мотор омывателя передних фар

Держатель реле А/С

Стыковка защиты ABS

Черный

Синий

Черный

Черный

Черный

Серый

Серый

Серый

Держатель реле

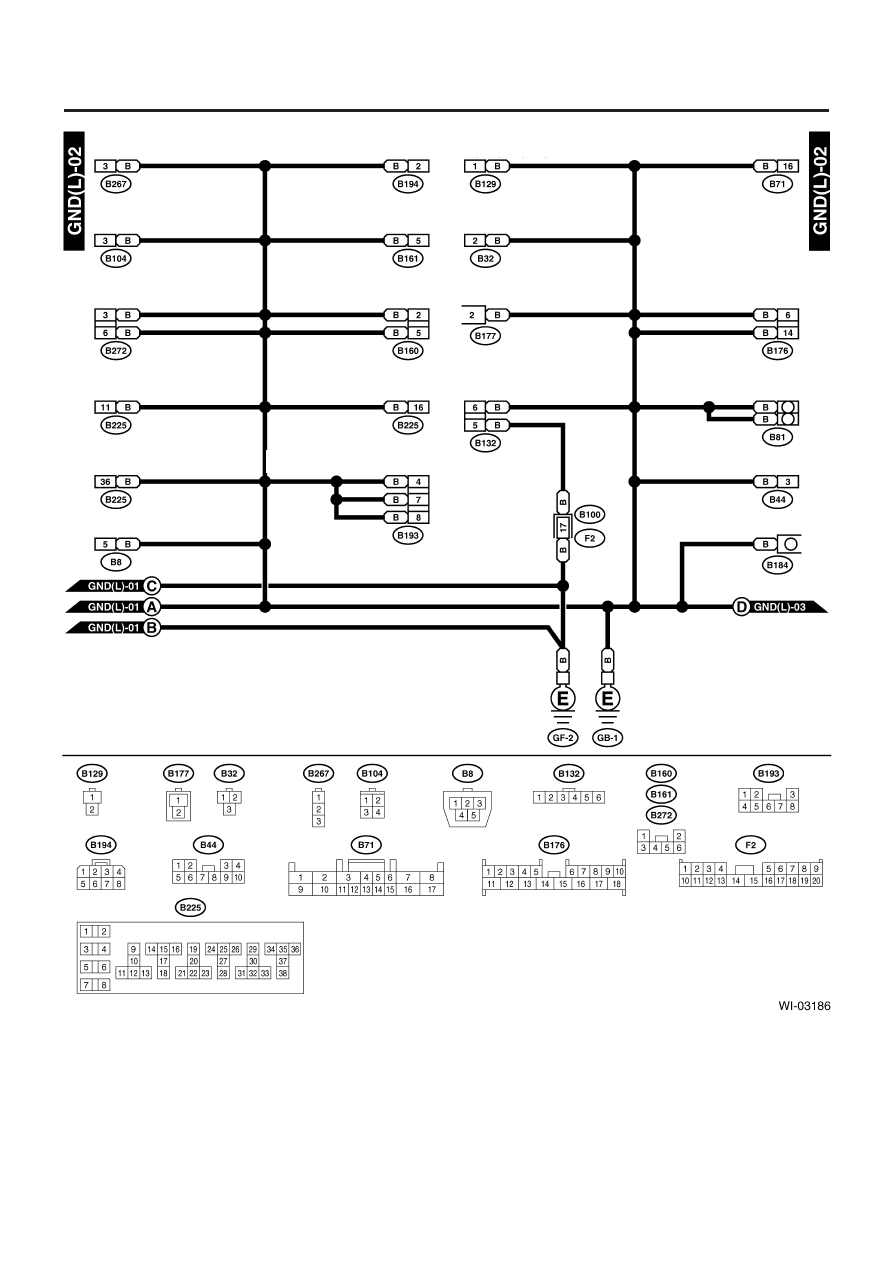

РАСПРЕДЕЛЕНИЕ ЗАЗЕМЛЕНИЯ

WI-30

СИСТЕМА ПРОВОДКИ

Переключатель передней двери LH

Переключатель омывателя
передних фар

Реле грузового гнезда

Переключатель передних противотуманных
огней

Переключатель управления
круиз-контролем

Переключатель задних противотуманных огней

Реле зажигания

Реле подогрева сидений

Мотор переднего стеклоочистителя

Переключатель кик-дауна

Реле
электростеклоподъемников

Переключатель антиобледенителя
стеклоочистителей

Модуля сигналов поворота
и аварийного освещения

Антиобледенитель стеклоочистителей

Переключатель регулятора луча
передних фар

Комбинированный переключатель (свет)

Модуль управления доступом без ключа

Диагностическая клемма

Модуль ремня и предупреждения
ключа (модель не турбо)

Коннектор кодового входа

Серый

Серый

Черный

Черный

Черный

Розовый

Синий

Синий

Коричневый

Блок реле (черный)

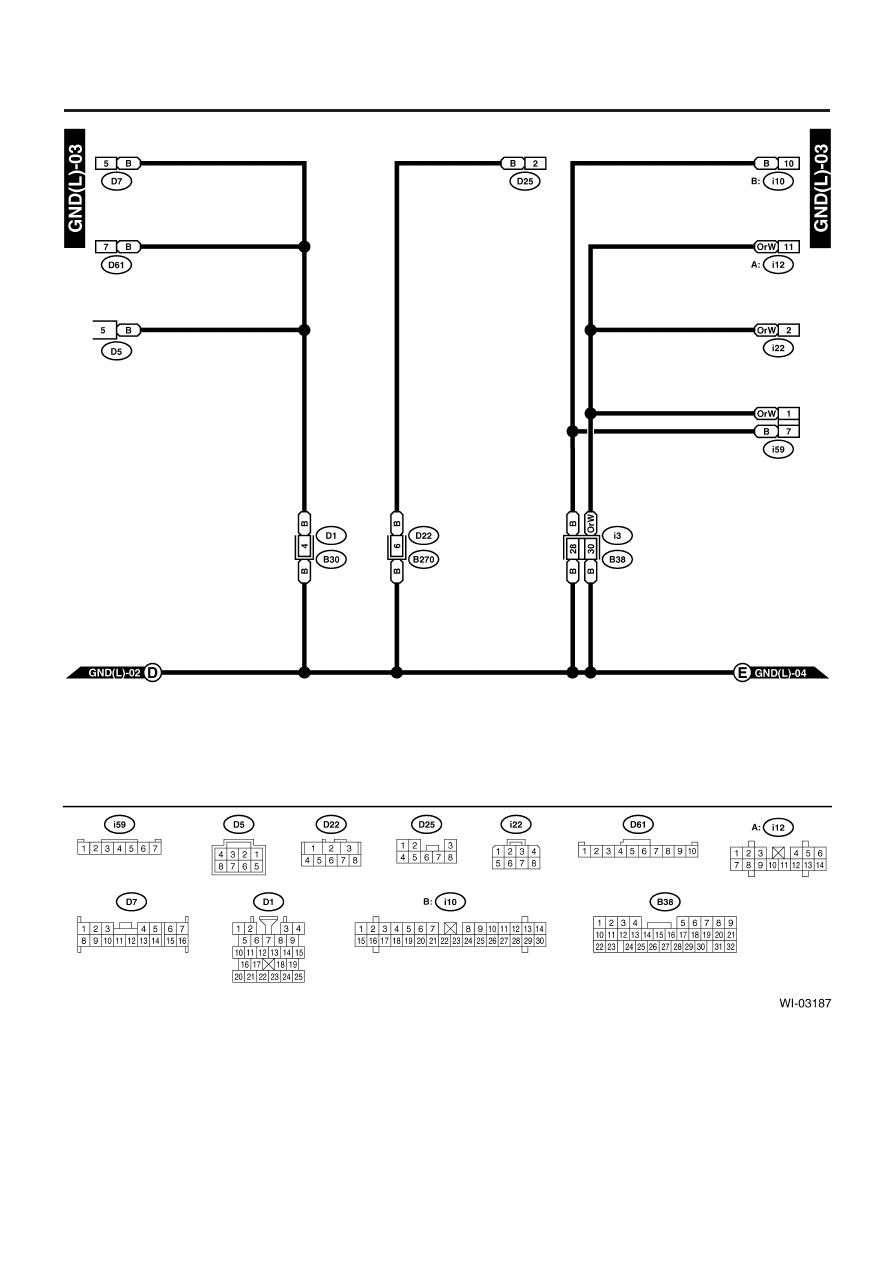

РАСПРЕДЕЛЕНИЕ ЗАЗЕМЛЕНИЯ

WI-31

СИСТЕМА ПРОВОДКИ

Главный переключатель электростеклоподъемников

Переключатель дистанционно управляемых зеркал
заднего вида

Вспомогательный переключатель

заднего электростеклоподъемника LH

Комбинационный прибор

Комбинационный прибор

Аварийный переключатель

Часы

Дистанционно урпавляемое зеркало заднего вида
и обогреватель зеркала

Зеленый
