ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ

СС-6

СИСТЕМА КРУИЗ-КОНТРОЛЯ

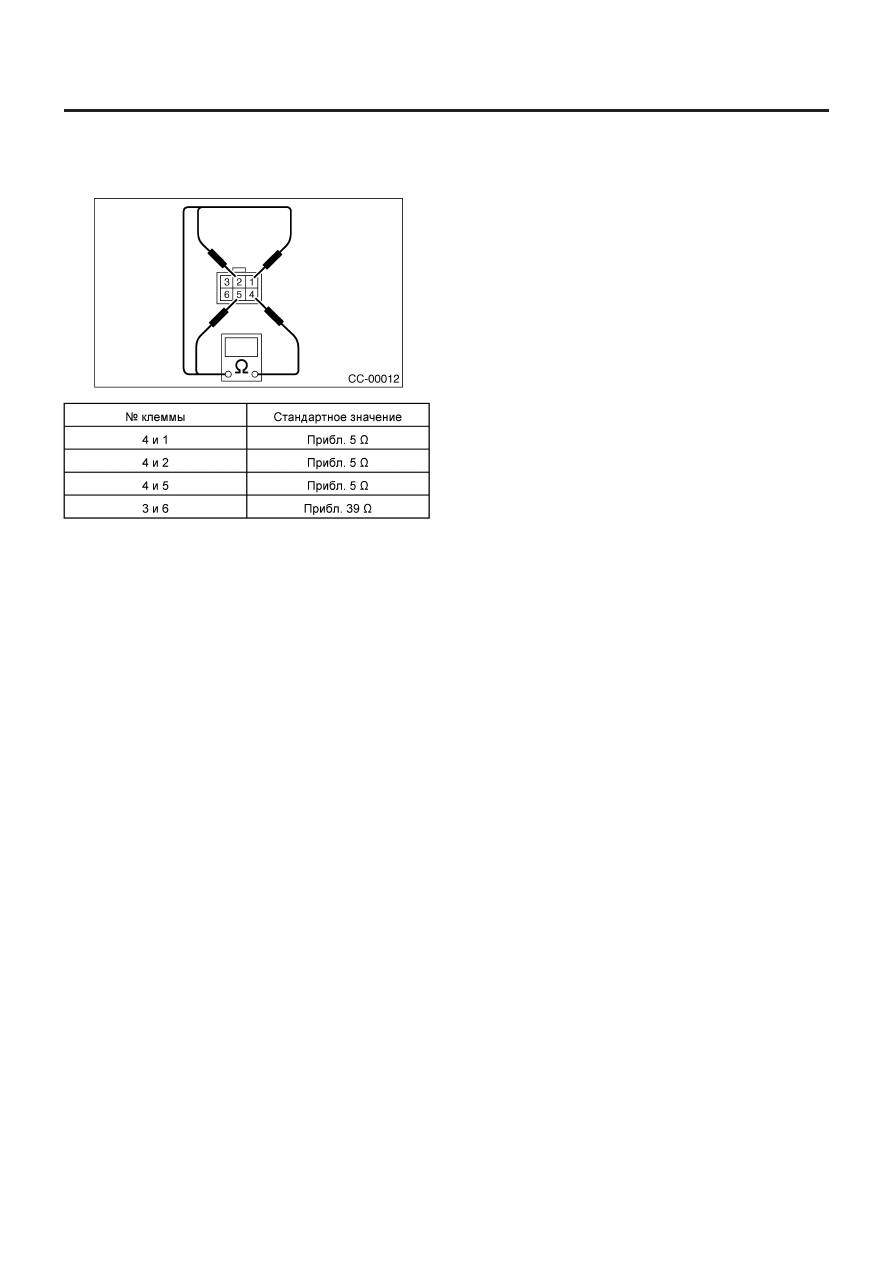

C: ОСМОТР

Измерьте сопротивление исполнительного механизма круиз-
контроля.

В случае несоответствия замените исполнительный меха-
низм круиз-контроля.

МОДУЛЬ КРУИЗ-КОНТРОЛЯ

СС-7

СИСТЕМА КРУИЗ-КОНТРОЛЯ

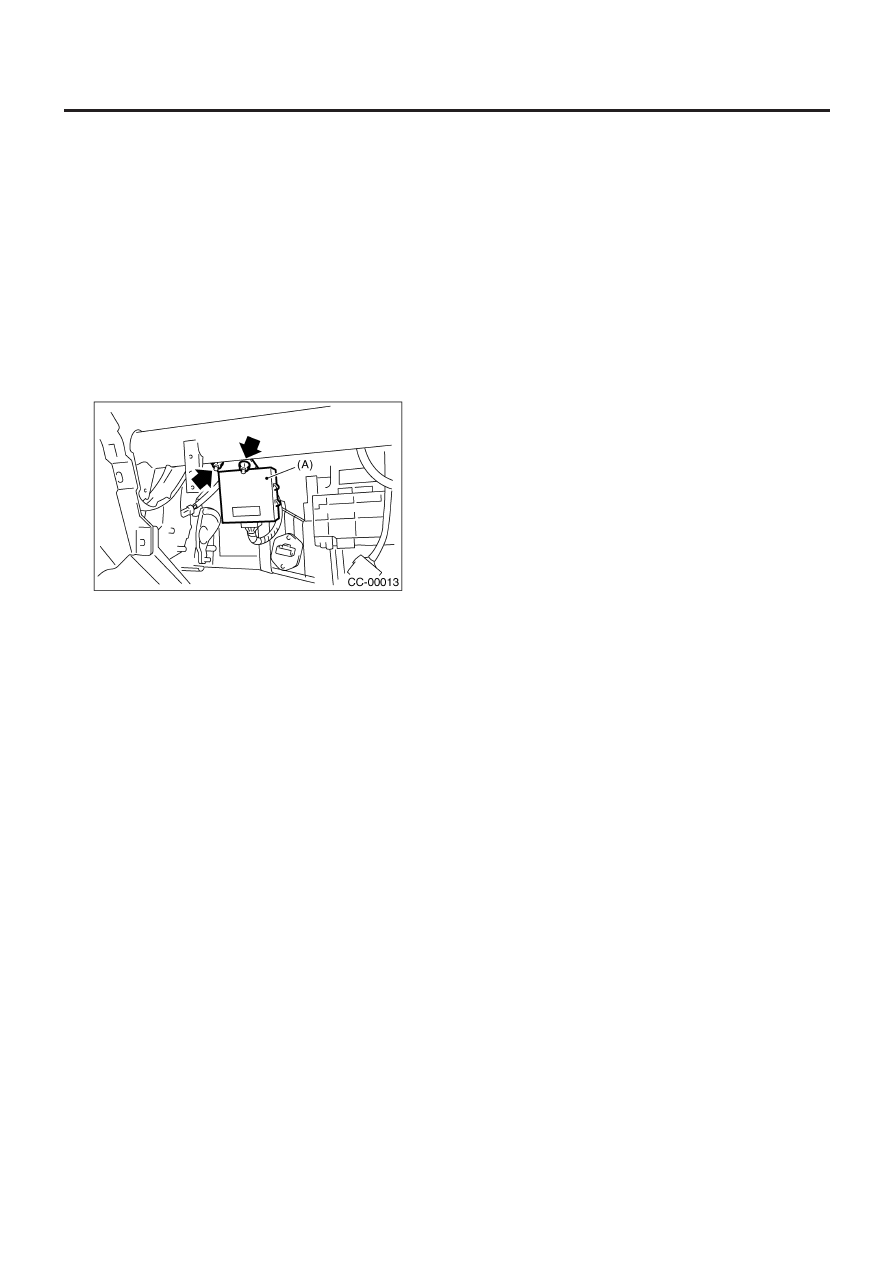

3. Модуль круиз-контроля

A:  ПРИМЕЧАНИЕ

Модуль управления двигателем (ЕСМ) управляет системой
круиз-контроля (модель Турбо)

В: ДЕМОНТАЖ

1. МОДЕЛЬ НЕ ТУРБО

1) Отсоедините кабель заземлением от аккумулятора.
2) Снимите отсек для перчаток. См. EI-37, ДЕМОНТАЖ, Отсек
для перчаток.
3) Отсоедините коннектор от модуля круиз-контроля.
4) Открутите болт и отделите модуль круиз-контроля (А).

2. МОДЕЛЬ ТУРБО

См. FU(H4DOTC)-50, ДЕМОНТАЖ, Модуль управления двига-
телем (ЕСМ)

С: УСТАНОВКА

1. МОДЕЛЬ НЕ ТУРБО

Установите в обратном порядке.
Бирка с номером детали должна смотреть в сторону задней
части автомобиля.

2. МОДЕЛЬ ТУРБО

См. FU(H4DOTC)-50, УСТАНОВКА, Модуль управления двига-
телем (ЕСМ)

ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ КРУИЗ-КОНТРОЛЯ

СС-8

СИСТЕМА КРУИЗ-КОНТРОЛЯ

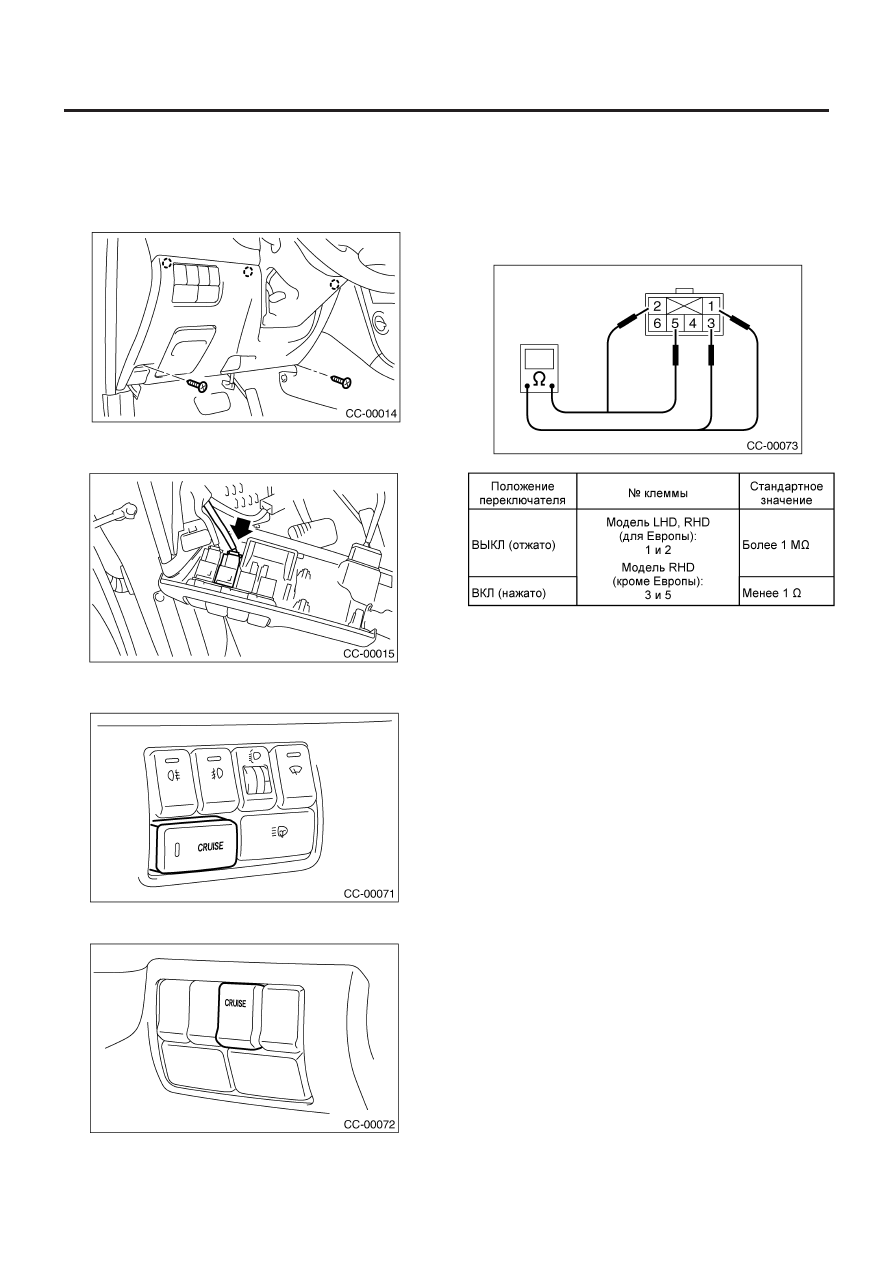

4. Главный переключатель круиз-контроля
A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите винты и зажим с нижней крышки панели инстру-
ментов.
3) Снимите нижнюю крышку панели инструментов.

4) Отсоедините коннектор от главного переключателя круиз-
контроля.

5) Снимите главный переключатель, выжав его наружу.
• Модель для Европы

• Модель для Австралии

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

Измерьте сопротивление главного переключателя круиз-кон-
троля.

В случае несоответствия замените главный переключатель
круиз-контроля.

ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ КРУИЗ-КОНТРОЛЕМ

СС-9

СИСТЕМА КРУИЗ-КОНТРОЛЯ

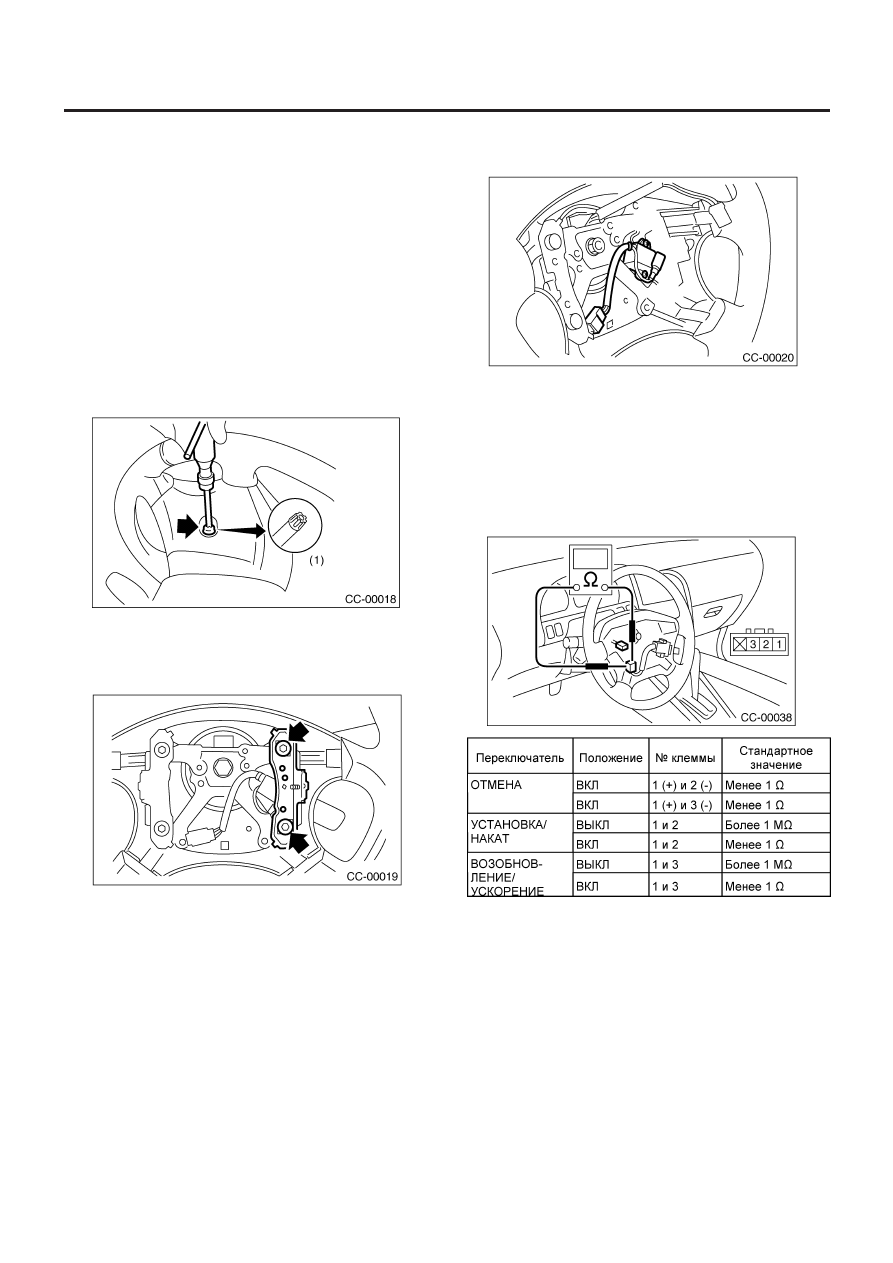

5. Переключатель управления

круиз-контролем

A:  ДЕМОНТАЖ

ПРЕДУПРЕЖДЕНИЕ:
Перед обслуживанием обязательно прочитайте приме-
чания в разделе AB для правильного обращения с моду-
лем подушки безопасности водителя. <См. AB-3, ОСТО-
РОЖНО, Общее описание.>

1) Поставьте передние колеса прямо.
2) Поверните зажигание в положение OFF.
3) Отсоедините кабель заземления от аккумулятора и подож-
дите не менее 20 секунд перед началом работы.
4) С помощью TORX

®

BIT T30 (тип с защитой от постороннего

вмешательства) открутите два болта под TORX

®

, крепящие

модуль подушки безопасности водителя.

(1)   TORX

®

BITT30

5) Отсоедините коннектор модуля подушки безопасности с
задней части модуля подушки безопасности.
6) Снимите переключатель звукового сигнала с рулевого ко-
леса, как показано.

7) Отсоедините коннектор звукового сигнала и переключате-
ля управления круиз-контролем, а затем снимите переключа-
тель управления круиз-контролем.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

Измерьте сопротивление переключателя управления круиз-
контролем.

В случае несоответствия замените переключатель управле-
ния круиз-контролем.
