ПАНЕЛЬ ЗАДНЕЙ ДВЕРЦЫ

ЕВ-18

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

2.  СТОЙКА ДЕМПФЕРА ЗАДНЕЙ ДВЕРЦЫ

1) Откройте заднюю дверцу. Поддержите заднюю дверцу
опорой.

ПРИМЕЧАНИЕ:
После демонтажа стойки демпфера задней дверцы дверца не
может оставаться открытой. Снимите болты, подперев зад-
нюю дверцу домкратом.

ОСТОРОЖНО:
• Следите за тем, чтобы не повредить поршневые штоки
и сальники.
• Никогда не разбирайте цилиндры: они содержат газ.

2) Открутите болты и снимите стойку демпфера задней двер-
цы с задней дверцы.

B:  УСТАНОВКА

1.  ПАНЕЛЬ ЗАДНЕЙ ДВЕРЦЫ

1) Установите в обратном порядке.
2) Установите панель задней дверцы с одинаковыми корпус-
ными зазорами.
3) Для информации о моменте затяжки см. КОМПОНЕНТ в
Общем Описании. <См. EB-7, ПАНЕЛЬ ЗАДНЕЙ ДВЕРЦЫ, Об-
щее описание.>

ПРИМЕЧАНИЕ
Начинайте работать, поддержав заднюю дверцу домкратом.

2.  СТОЙКА ДЕМПФЕРА ЗАДНЕЙ ДВЕРЦЫ

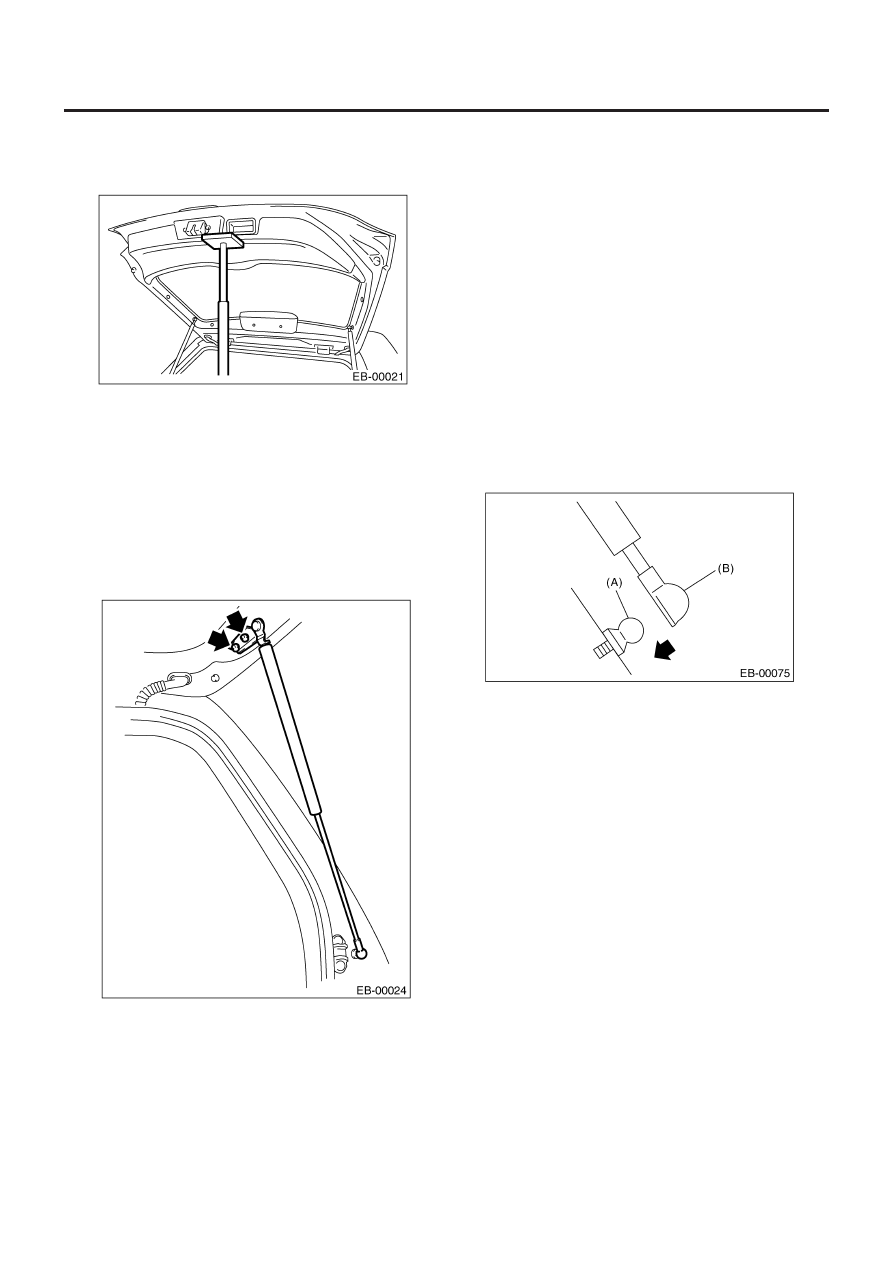

1) Установите крепежный болт (A) на заднюю дверцу и кузов.

Момент затяжки:

14 Н•м (1.43 кгс-м, 10.3 ft-lb)

2) Надежно установите стойку демпфера задней дверцы (B)
на крепежном болте (A).

3) Затяните болты на верхней стороне стойки демпфера.

Момент затяжки:

7.5 Н•м (0.76 кгс-м, 5.5 ft-lb)

ПАНЕЛЬ ЗАДНЕЙ ДВЕРЦЫ

ЕВ-19

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

C:  УТИЛИЗАЦИЯ

1.  СТОЙКА ДЕМПФЕРА ЗАДНЕЙ ДВЕРЦЫ

ОСТОРОЖНО:
Газ не имеет цвета и запаха и безвреден. Однако давле-
ние газа может привести к разбрызгиванию масла или
пыли. Не забывайте надевать защитные очки.

1) Накройте виниловым кожухом, как показано на рисунке.

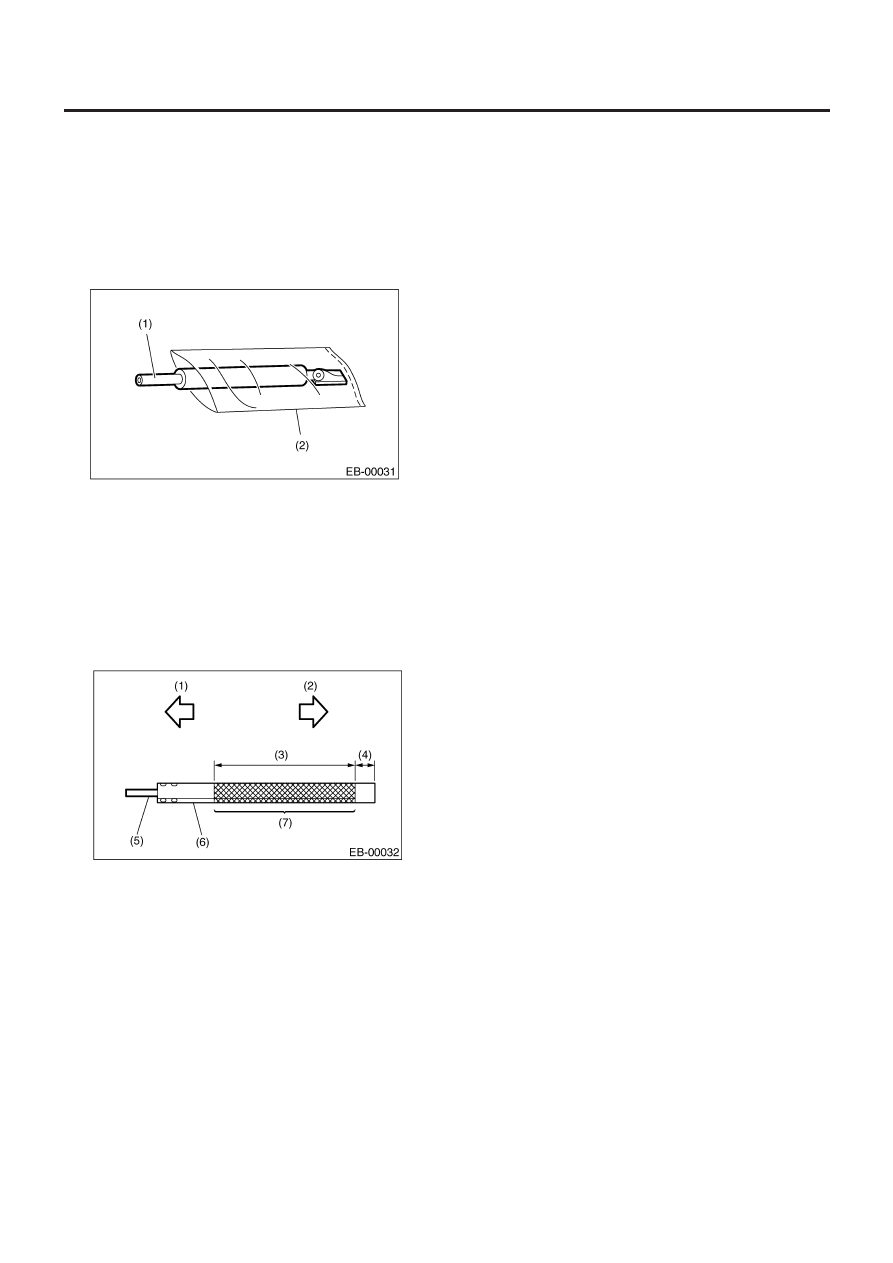

(1) Стойка демпфера задней дверцы
(2) Виниловый мешок

ПРИМЕЧАНИЕ:
Следите за тем, чтобы виниловый мешок не захватывался ре-
жущей поверхностью дрели.

2) Немного поднимите сторону корпуса при полностью вытя-
нутых поршневых штоках и закрепите сторону корпуса в тис-
ках на стенде. Просверлите отверстие диаметром 2-3 мм
(0.08 to 0.12 in) на расстоянии 10 - 200 мм (0.39 to 7.87 in) от
стороны двери и полностью спустите стойку демпфера.

(1) Сторона корпуса
(2) Сторона двери
(3) 190 мм (7.48 in)
(4) 10 мм (0.39 in)
(5) Поршневой шток
(6) Цилиндр
(7) Участок для сверления

УСТРОЙСТВО ОТДЕЛКИ ЗАДНЕЙ ДВЕРЦЫ

ЕВ-20

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

9. Устройство отделки задней дверцы

А: ДЕМОНТАЖ

1) Снимите отделку задней дверцы. См. EI-48, ДЕМОНТАЖ,
Отделка задней дверцы.
2) Снимите мотор заднего стеклоочистителя. <См. WW-17,
ДЕМОНТАЖ, Мотор заднего стеклоочистителя.>
3) Снимите семь фланцевых гаек с внутренней части панели
задней дверцы.
4) Снимите устройство подсветки номерного знака.
5) Закройте дверцу, а затем снимите устройство отделки
дверцы, рукой потянув ее вперед.

ПРИМЕЧАНИЕ.
Не тяните сильно, иначе можно повредить фиксаторы.

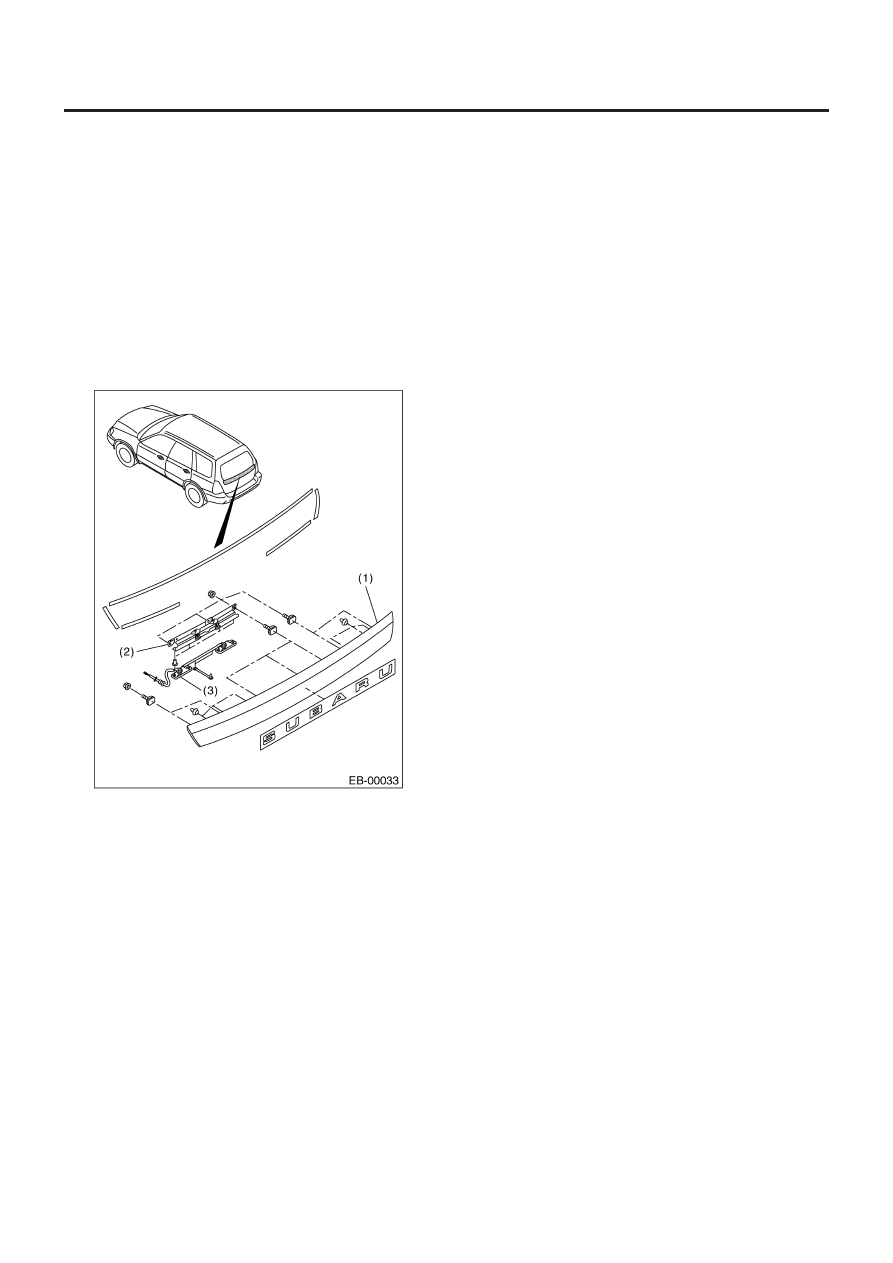

(1) Устройство отделки задней дверцы
(2) Кронштейн подсветки номерного знака
(3) Подсветка номерного знака

B:  УСТАНОВКА

Установите в обратном порядке.

С: ОСМОТР

Проверьте на наличие серьезных царапин или трещин на от-
делке задней дверцы.
