ПАНЕЛЬ ПЕРЕДНЕГО КРЫЛА

ЕВ-10

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

3. Панель переднего крыла

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите лицевую часть переднего бампера. <См. EI-23,
ДЕМОНТАЖ, Передний бампер.>
3) Снимите брызговик. <См. EI-31, ДЕМОНТАЖ, Брызговик.>
4) Снимите спойлер бокового порога. <См. EI-33, Спойлер
бокового порога.>
5) Снимите боковой протектор. <См. EI-34, Боковая отделка.>

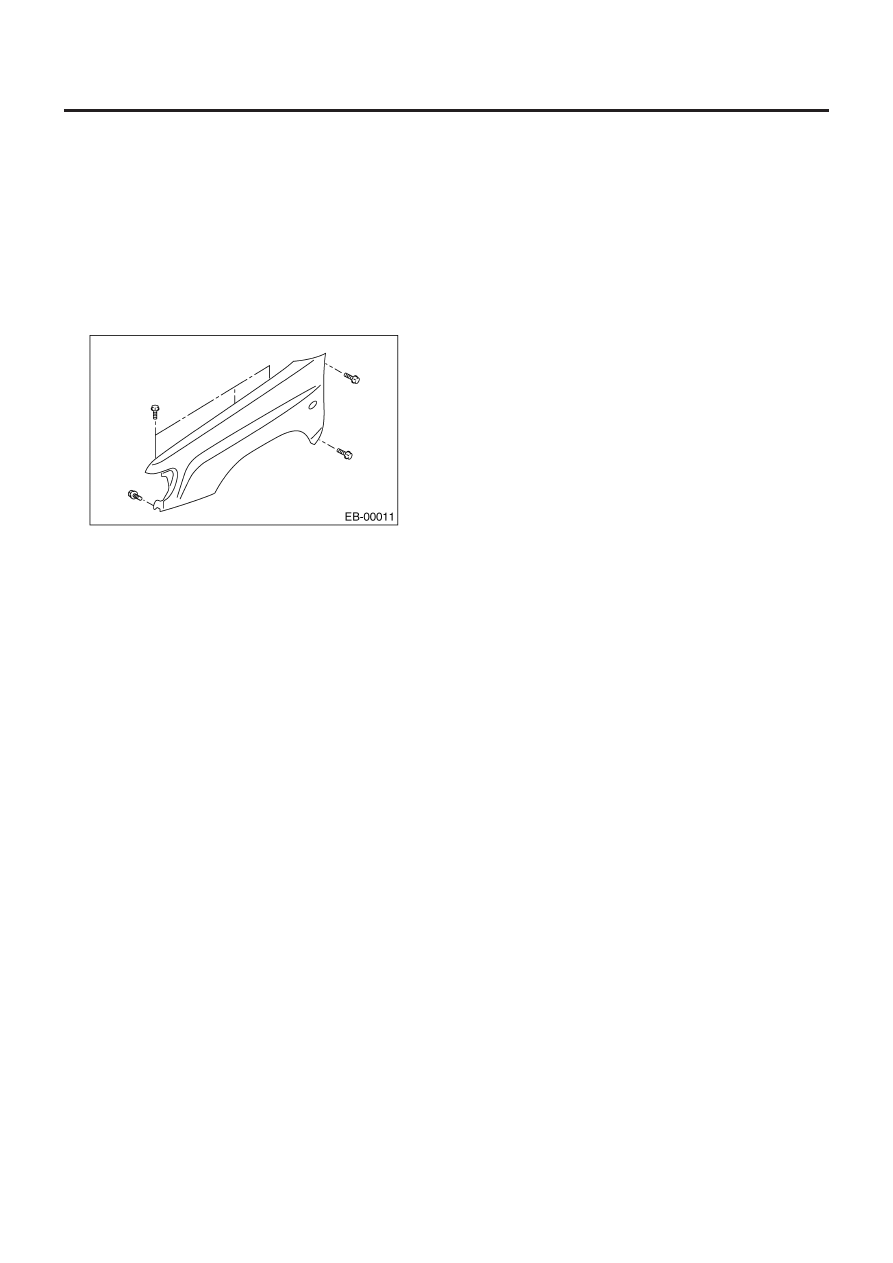

6) Открутите болты и зажим и снимите панель переднего крыла.

B:  УСТАНОВКА

1) Установите в обратном порядке.
2) При установке панели переднего крыла зазоры между па-
нелью переднего крыла и панелью переднего капоты должны
быть одинаковыми.

ОСТОРОЖНО:
После установки панели переднего крыла не забудьте
провести настройку направления света передних фар.

Момент затяжки:

7.4 Н•м (0.75 кгс-м, 5.5 ft-lb)

ПАНЕЛЬ ПЕРЕДНЕЙ ДВЕРИ

ЕВ-11

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

4. Панель передней двери

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите отделку передней двери. <См. EI-35, ДЕМОНТАЖ,
Отделка передней двери.>
3) Снимите устройство внешнего зеркала. <См. GW-12, ДЕ-
МОНТАЖ, Устройство внешнего зеркала.>
4) Снимите переднюю уплотнительную крышку. См. ЕВ-13,
Передняя уплотнительная крышка.
5) Снимите стекло передней двери. <См. GW-17, ДЕМОНТАЖ,
Стекло передней двери.>
6) Снимите регулятор и мотор передней двери. <См. GW-21,
ДЕМОНТАЖ, Устройство переднего регулятора и мотора.>
7) Снимите устройство защелки передней двери. <См. SL-24,
ДЕМОНТАЖ, Устройство защелки передней двери.>
8) Снимите переднюю внешнюю ручку. <См. SL-23, ДЕМОН-
ТАЖ, Передняя внешняя ручка.>

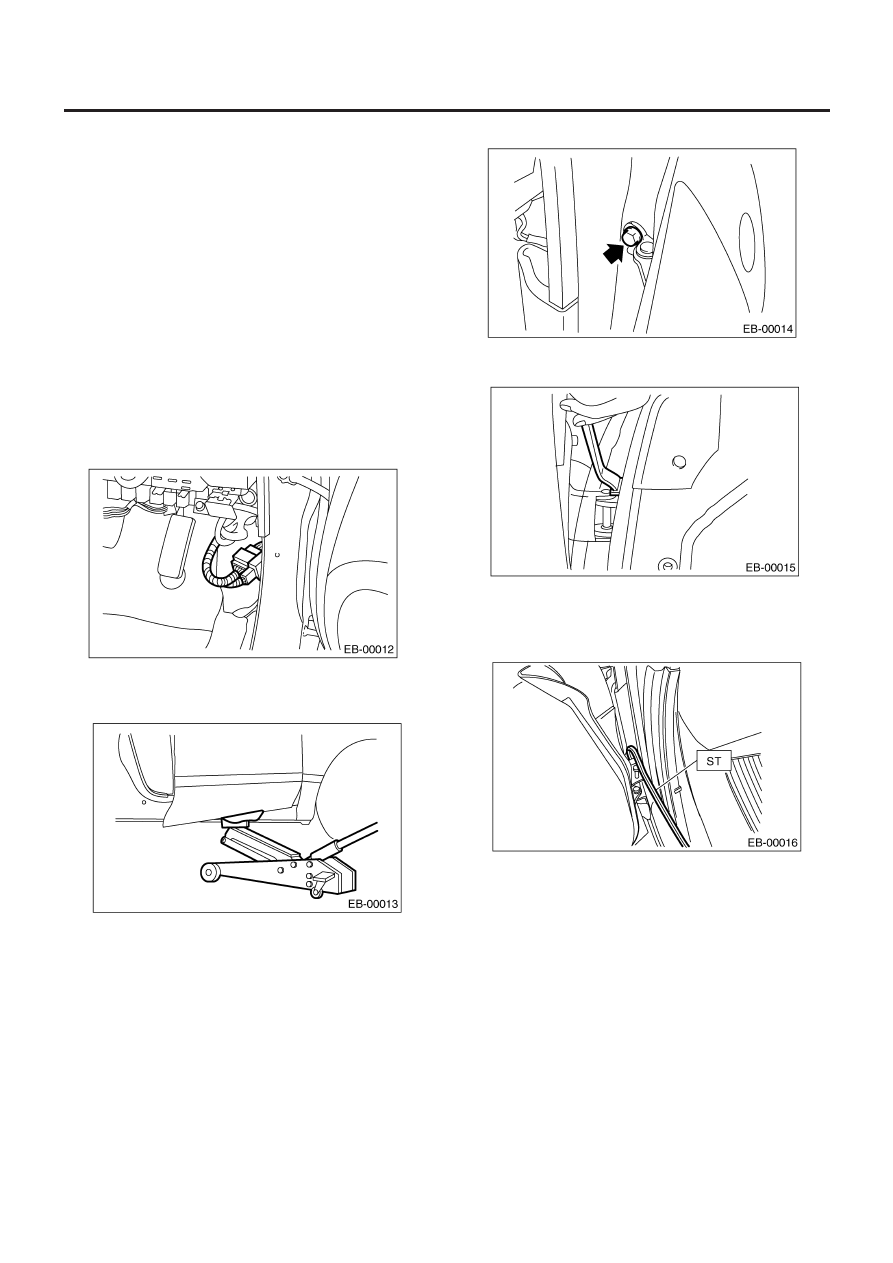

9) Снимите нижнюю отделку передней стойки и отсоедините
коннектор от кузовной проводки.

10) Поместите деревянный блок на домкрат и поставьте дом-
крат под панель передней двери. Поддержите переднюю
дверь домкратом для защиты от повреждений.

ПРИМЕЧАНИЕ
При поддержке двери домкратом следите за тем, чтобы не
деформировать дверные петли.

11) Снимите болты ограничителя.

12) Снимите дверные болты верхней и нижней петли и сними-
те панель передней двери.

13) С помощью ST снимите кузовные болты нижней и верхней
петель и снимите дверные петли.

ST

925610000

КЛЮЧ

B:  УСТАНОВКА

1) Установите в обратном порядке.
2) Нанесите смазку на скользящую поверхность дверных петель.
3) Для информации о моменте затяжки см. КОМПОНЕНТ в
Общем описании. <См. EB-7, ПАНЕЛЬ ЗАДНЕЙ ДВЕРИ, КОМ-
ПОНЕНТ, Общее описание.>

ПАНЕЛЬ ПЕРЕДНЕЙ ДВЕРИ

ЕВ-12

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

C: РЕГУЛИРОВКА

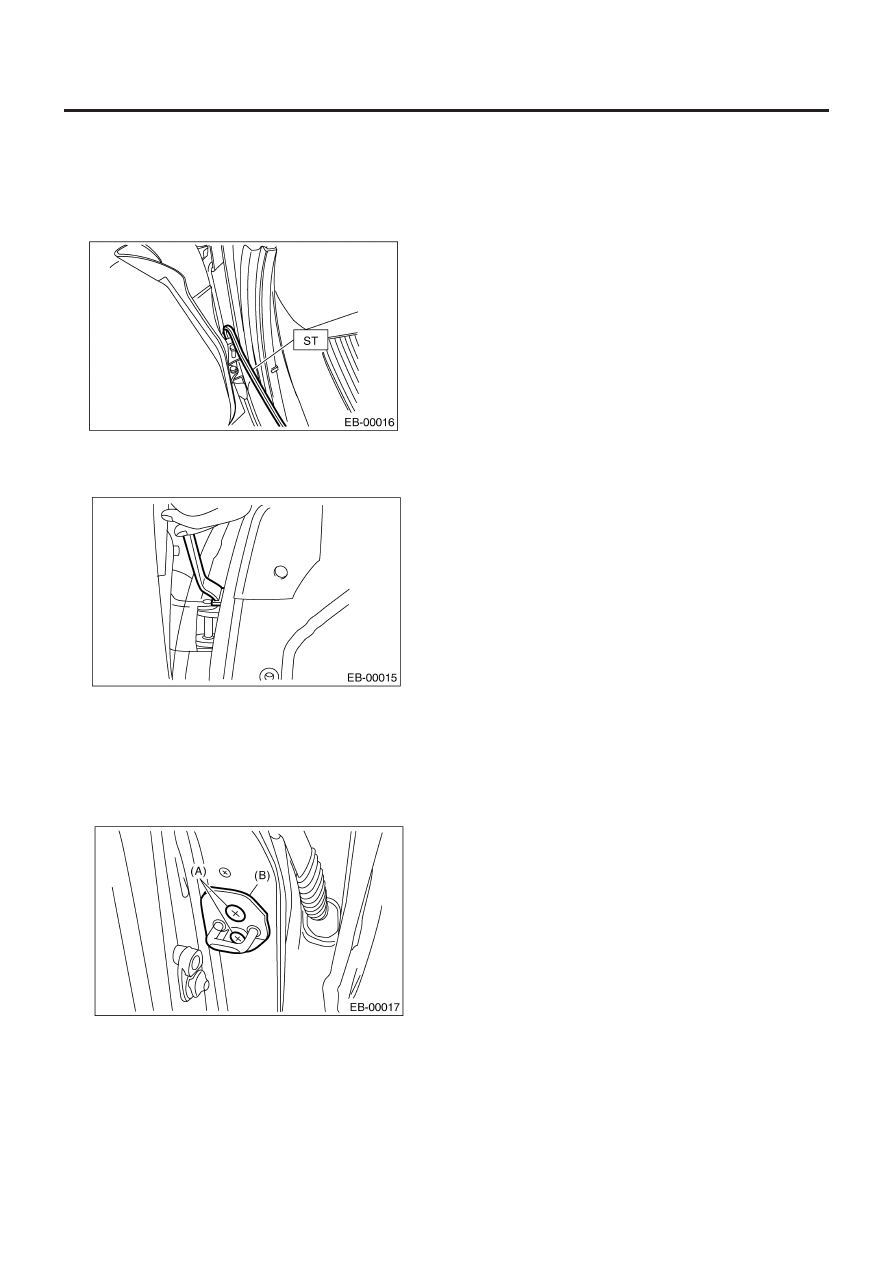

1) С помощью ST открутите кузовные болты верхней и нижней
петель, чтобы выровнять положение панели передней двери
по вертикали и по горизонтали.

ST

925610000

КЛЮЧ

2) Ослабьте дверные болты верхней и нижней петель, чтобы
выровнять положение панели передней двери по вертикали и
по горизонтали на переднем конце.

3) Ослабьте винт (A) и постучите по бойку (B) пластмассовым
молотком, чтобы отрегулировать положение бойка под поло-
жение панели передней двери на ее заднем конце по верти-
кали и горизонтали.

ОСТОРОЖНО:
Не используйте гайковерт. Заваренный участок на гаеч-
ной пластине бойка очень легко ломается.

ПЕРЕДНЯЯ УПЛОТНИТЕЛЬНАЯ КРЫШКА

ЕВ-13

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

5. Передняя уплотнительная крышка

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите отделку передней двери. <См. EI-35, ДЕМОНТАЖ,
Отделка передней двери.>
3) Снимите передний динамик. <См. ET-6, ДЕМОНТАЖ, Пе-
редний динамик

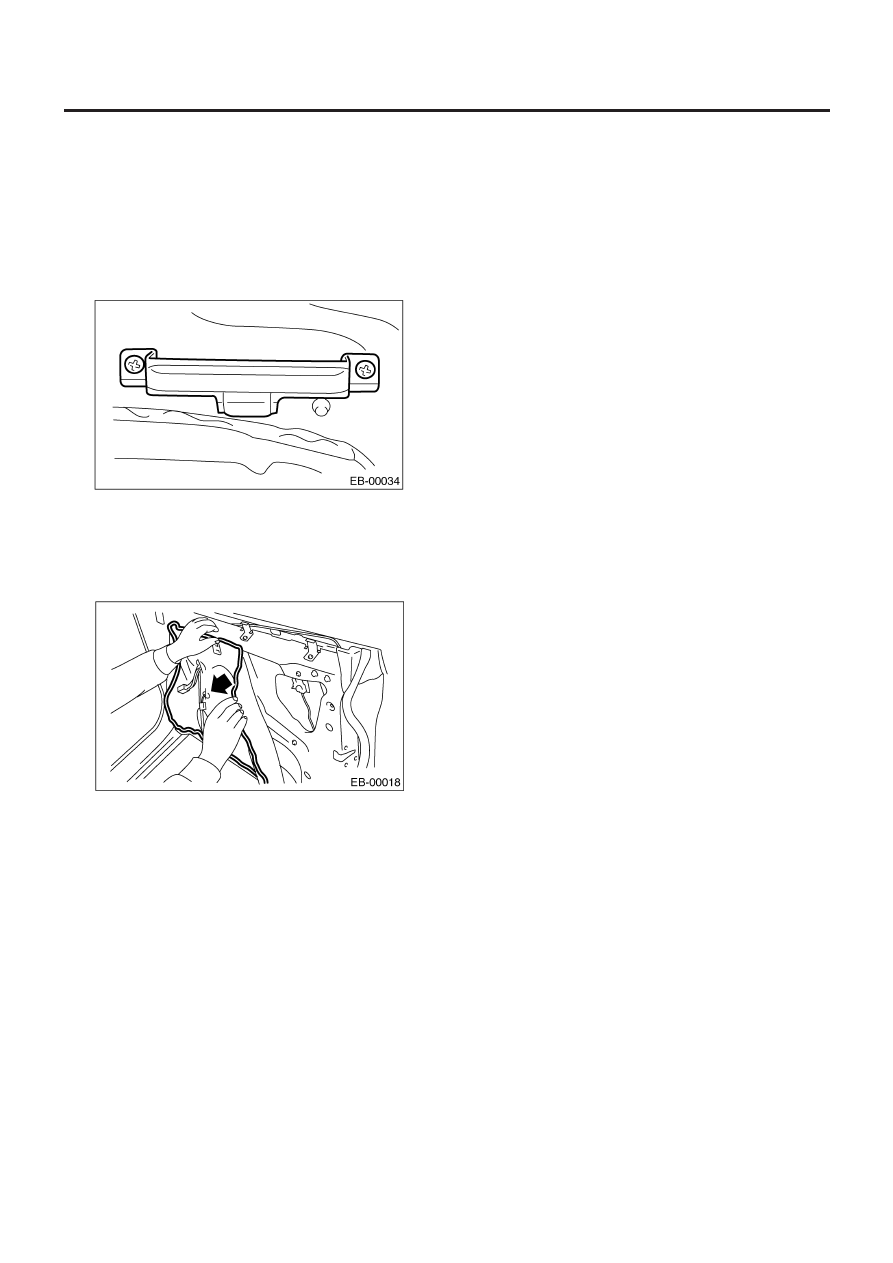

4) Снимите кронштейн отделки двери.

5) Снимите уплотнительную крышку.

ПРИМЕЧАНИЕ:
• Осторожно снимите бутиловую пленку. Чрезмерное усилие
приведет к поломке крышки.
• В случае поломки крышки замените ее на новую.

B: УСТАНОВКА

1) Установите в обратном порядке.
2) При замене уплотнительной крышки используйте бутило-
вую пленку.
3) Хорошо обожмите участок с наложенной пленкой, чтобы
поверхность не «гуляла».

Бутиловая пленка:

3M8626 или эквивалент

ПРИМЕЧАНИЕ:
• Нанесите равномерный слой бутиловой пленки.
• Приложите уплотнительную крышку, следя за тем, чтобы
она не сморщилась.
• Изломы на слое повлекут проникновение воды и загрязнение.

C: ОСМОТР

Замените уплотнительную крышку на новую в случае ее по-
вреждения.
