ОБЩЕЕ ОПИСАНИЕ

ЕВ-6

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

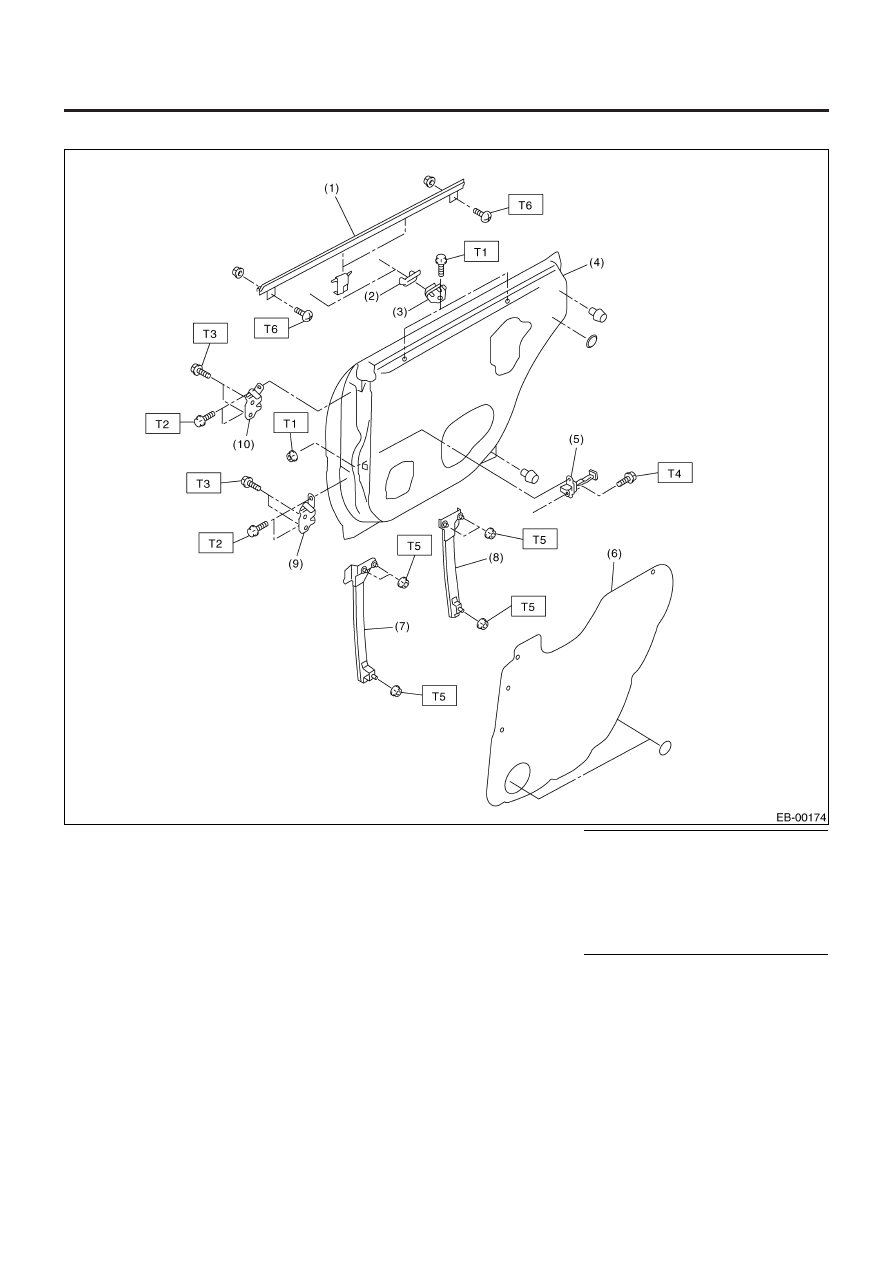

4.  ПАНЕЛЬ ЗАДНЕЙ ДВЕРИ

(1) Противопогодная полоска (Внешняя)
(2) Стабилизатор (внешний)
(3) Стабилизатор (внутренний)
(4) Панель двери
(5) Ограничитель

(6) Уплотнительная крышка
(7) Передняя скользящая рама
(8) Задняя скользящая рама
(9) Нижняя петля
(10) Верхняя петля

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    7.5 (0.76, 5.5)
Т2:    25 (2.5, 18)
T3:    30 (3.1, 22)
T4:    33 (3.4, 24)
Т5:    14 (1.4, 10.3)
Т6:    1.5 (0.15, 1.1)

ОБЩЕЕ ОПИСАНИЕ

ЕВ-7

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

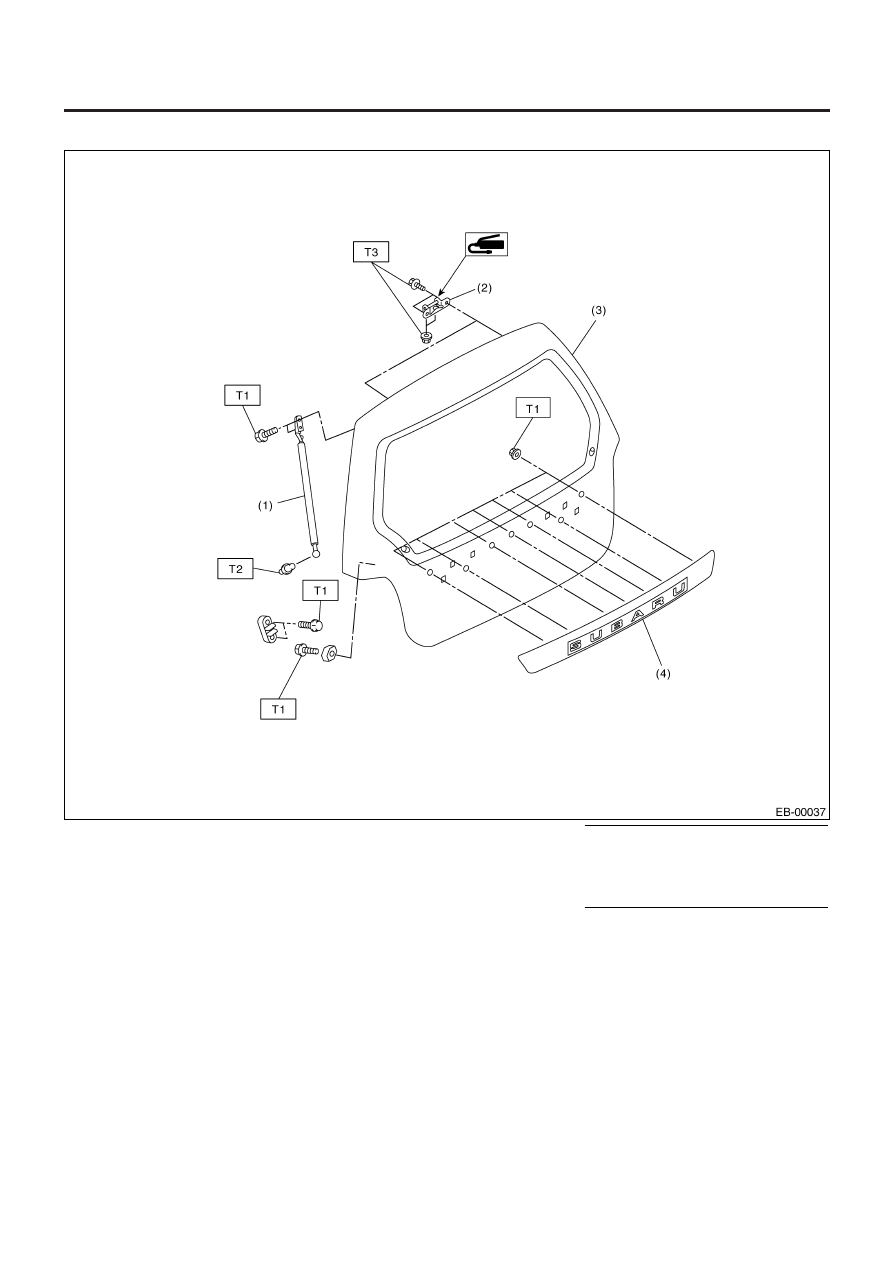

5.  ПАНЕЛЬ ЗАДНЕЙ ДВЕРЦЫ

(1) Стойка демпфера
(2) Петля

(3) Задняя дверца
(4) Отделка задней дверцы

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    7.5 (0.76, 5.5)
Т2:    14 (1.4, 10.3)
T3:    25 (2.5, 18.1)

ОБЩЕЕ ОПИСАНИЕ

ЕВ-8

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

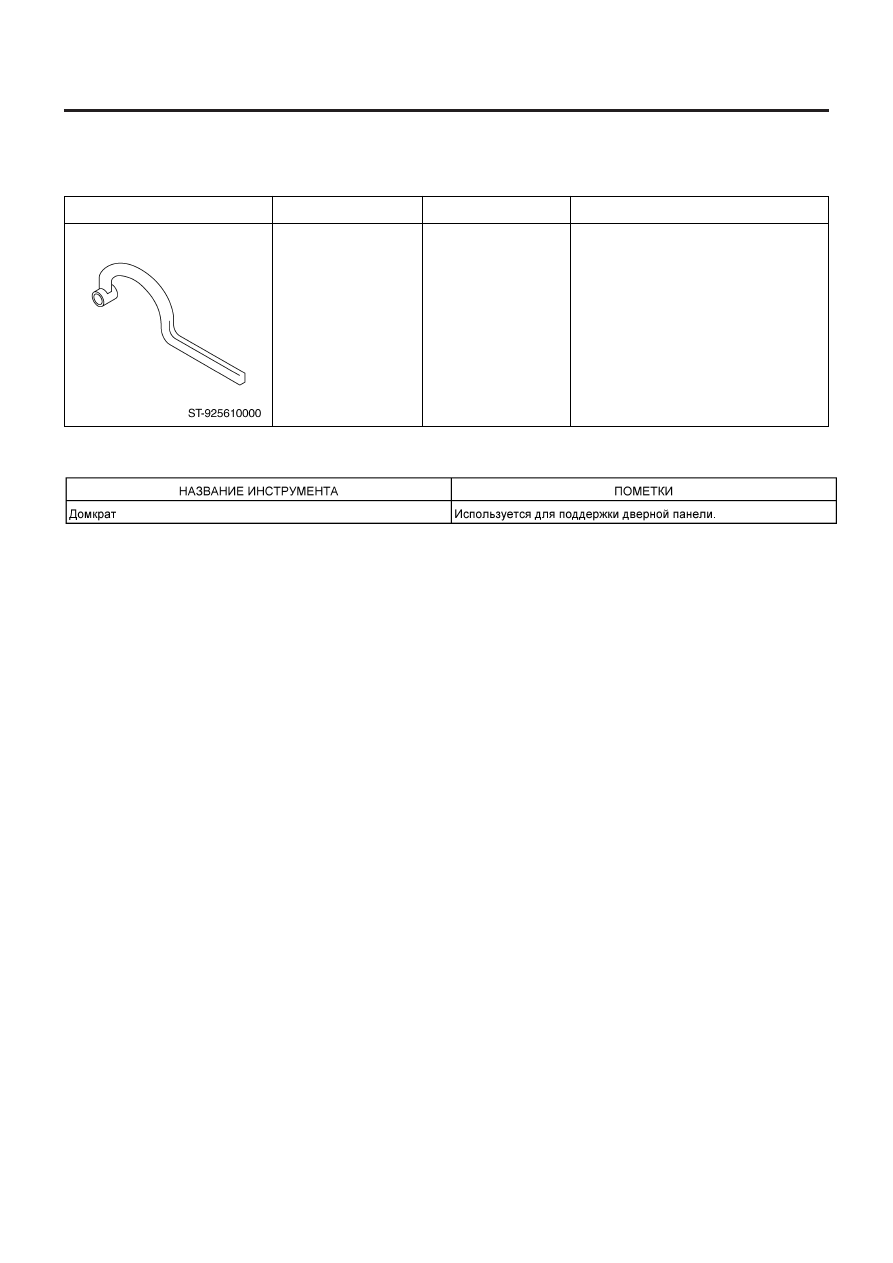

С:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

925610000

КЛЮЧ

Используется для демонтажа и установки
дверной петли.

ОПИСАНИЕ

ПОМЕТКИ

ПАНЕЛЬ ПЕРЕДНЕГО КАПОТА

ЕВ-9

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

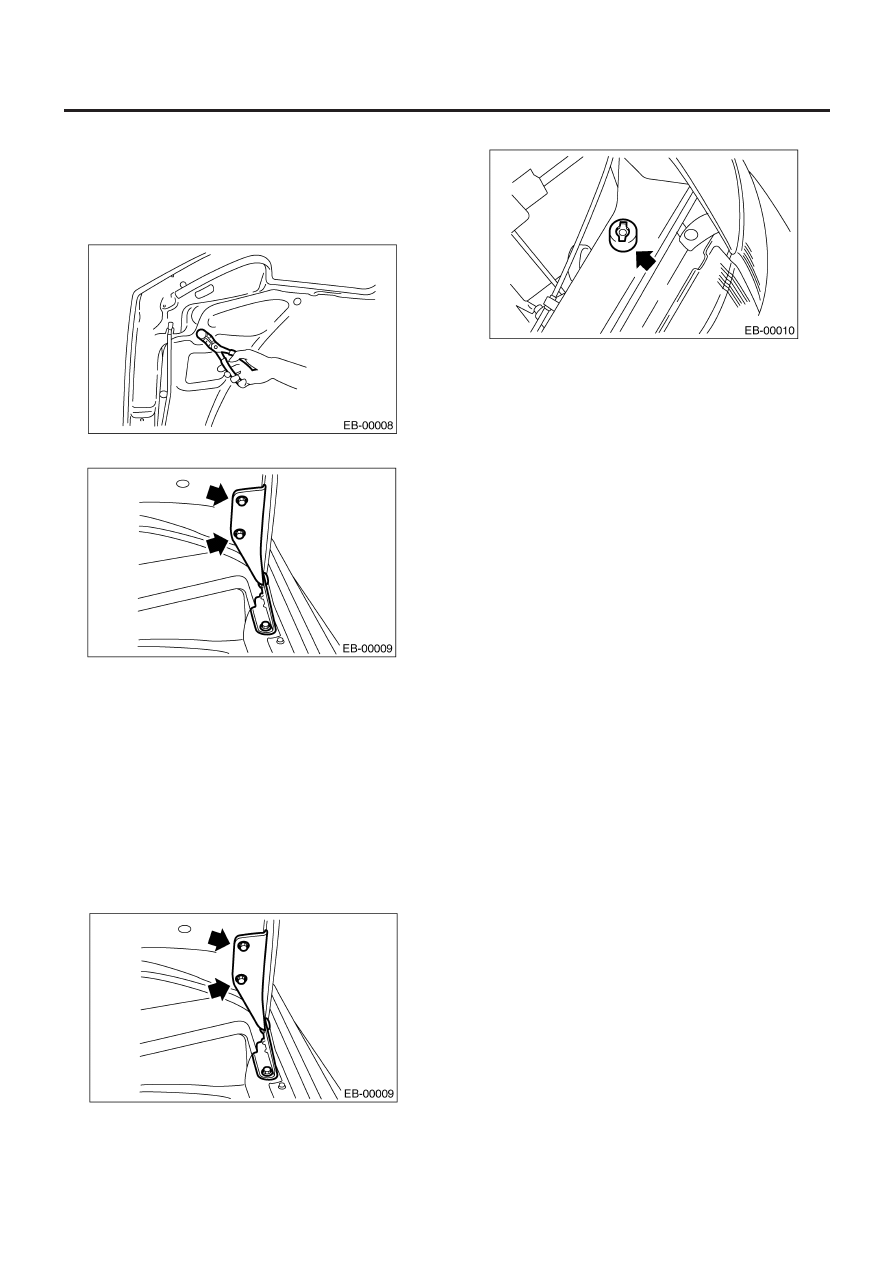

2. Панель переднего капота

A:  ДЕМОНТАЖ

1) Откройте капот и снимите форсунки омывателя.
2) Высвободите зажимы и снимите изоляцию капота.

3) Открутите болты и снимите капот с петель.

B:  УСТАНОВКА

1) Установите в обратном порядке.
2) Отрегулируйте зазор между панелью переднего капота и
панелью переднего крыла. Зазоры должны быть одинаковы-
ми с обеих сторон.

Момент затяжки:

24.5 Н•м (2.5 кгс-м, 18.1 ft-lb)

C: РЕГУЛИРОВКА

1) Используйте крепежные отверстия петель для продольной
и поперечной установки переднего капота.

2) Отрегулируйте высоту у переднего конца капота. <См. SL-
33, РЕГУЛИРОВКА, Устройство замка переднего капота.>

3) Покрутите буфер капота для регулировки поперечной высоты.
