НАПОЛЬНЫЙ КОВРИК БАГАЖНОГО ОТСЕКА

El-50

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

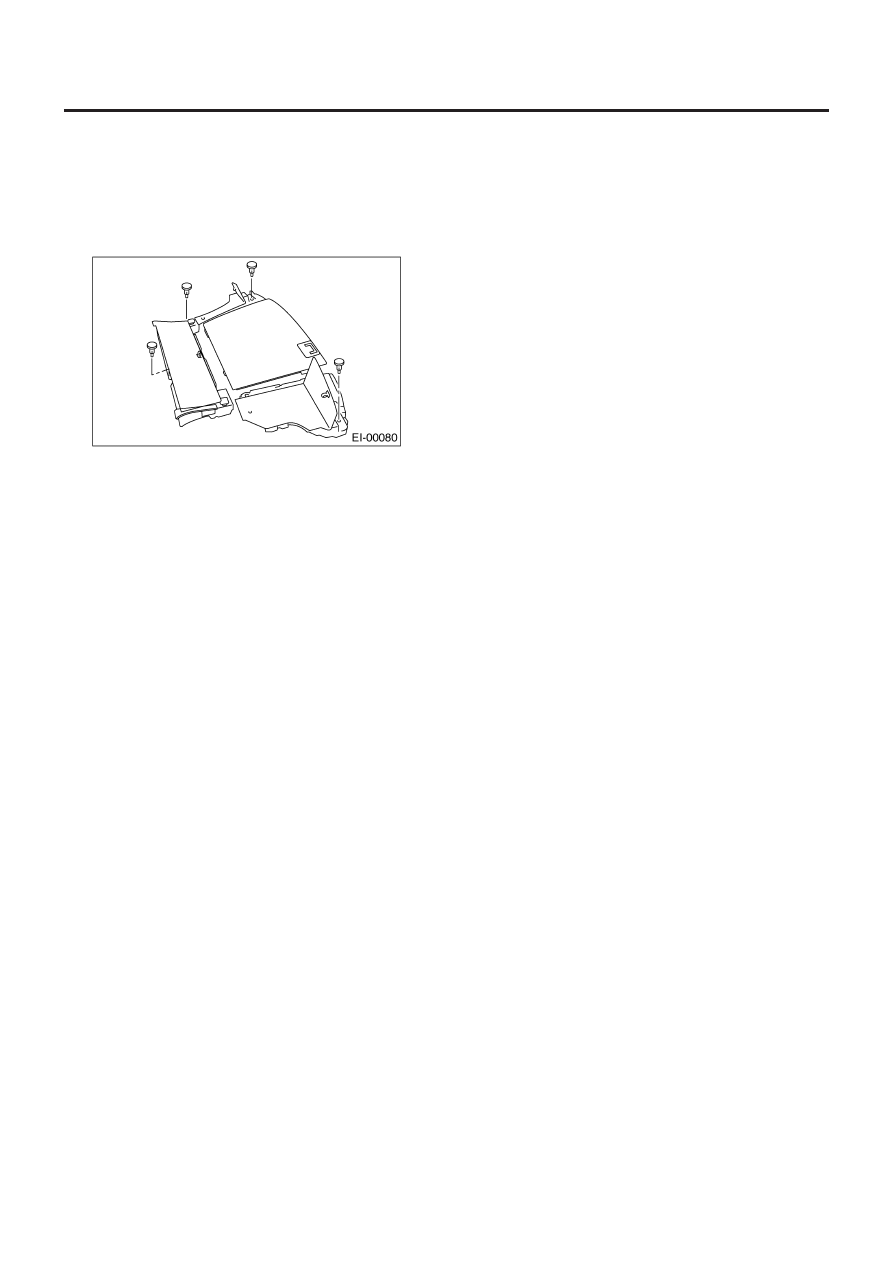

24. Напольный коврик багажного отсека

A:  ДЕМОНТАЖ

1) Снимите задний коврик спинки заднего сидения.
2) Снимите зажимы и отделите задние напольные коврики и
коробки.

B:  УСТАНОВКА

Установите в обратном порядке.

ЦЕНТРАЛЬНЫЙ ОТСЕК ПАНЕЛИ ИНСТРУМЕНТОВ

El-51

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

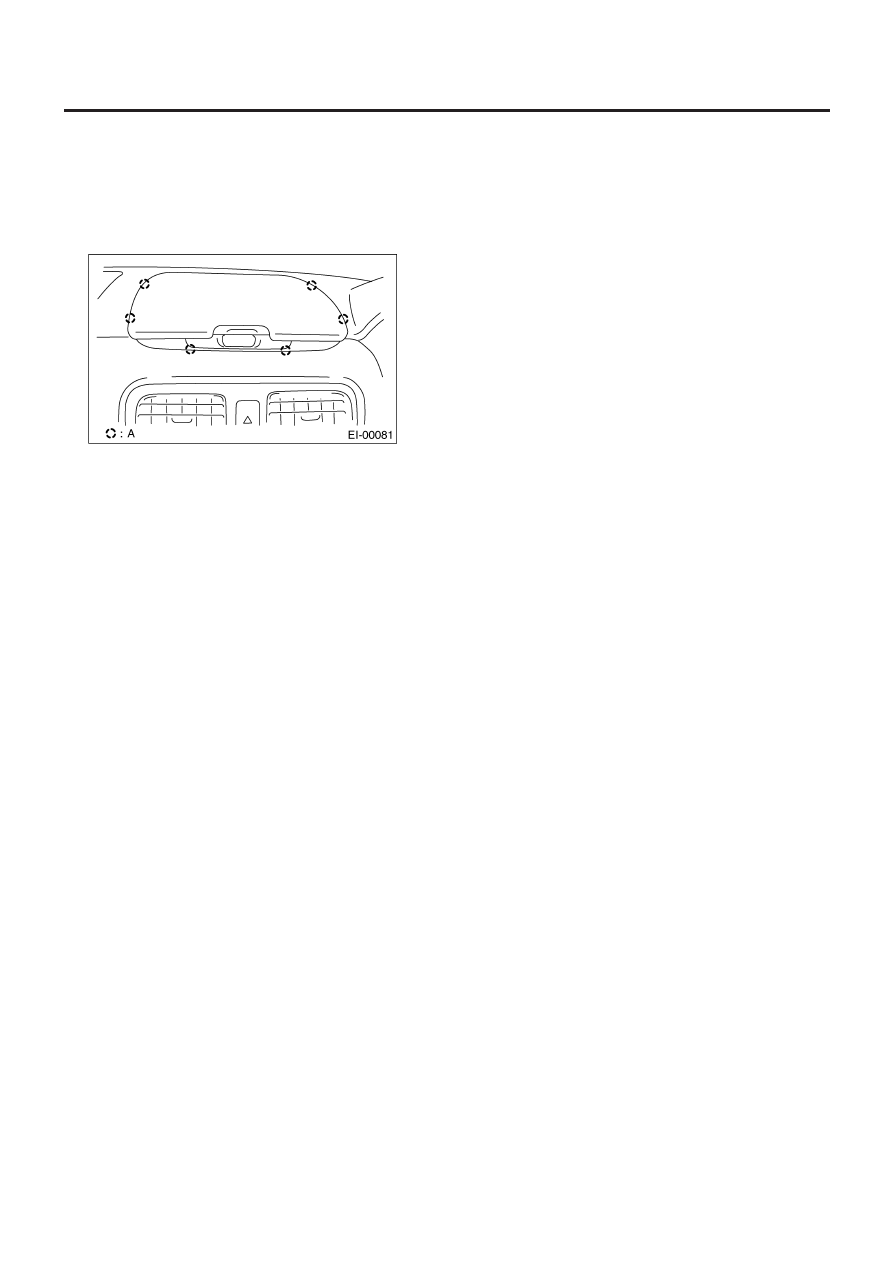

25. Центральный отсек

панели инструментов

А: ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Вставьте плоскую отвертку, отогните и снимите зажимы.

(А) Зажим

3) Снимите центральный отсек панели инструментов с пане-
ли инструментов.
4) Отсоедините коннектор от часов.

B:  УСТАНОВКА

Установите в обратном порядке.

КРЫШКА ТЕПЛОВОЙ ЗАЩИТЫ

El-52

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

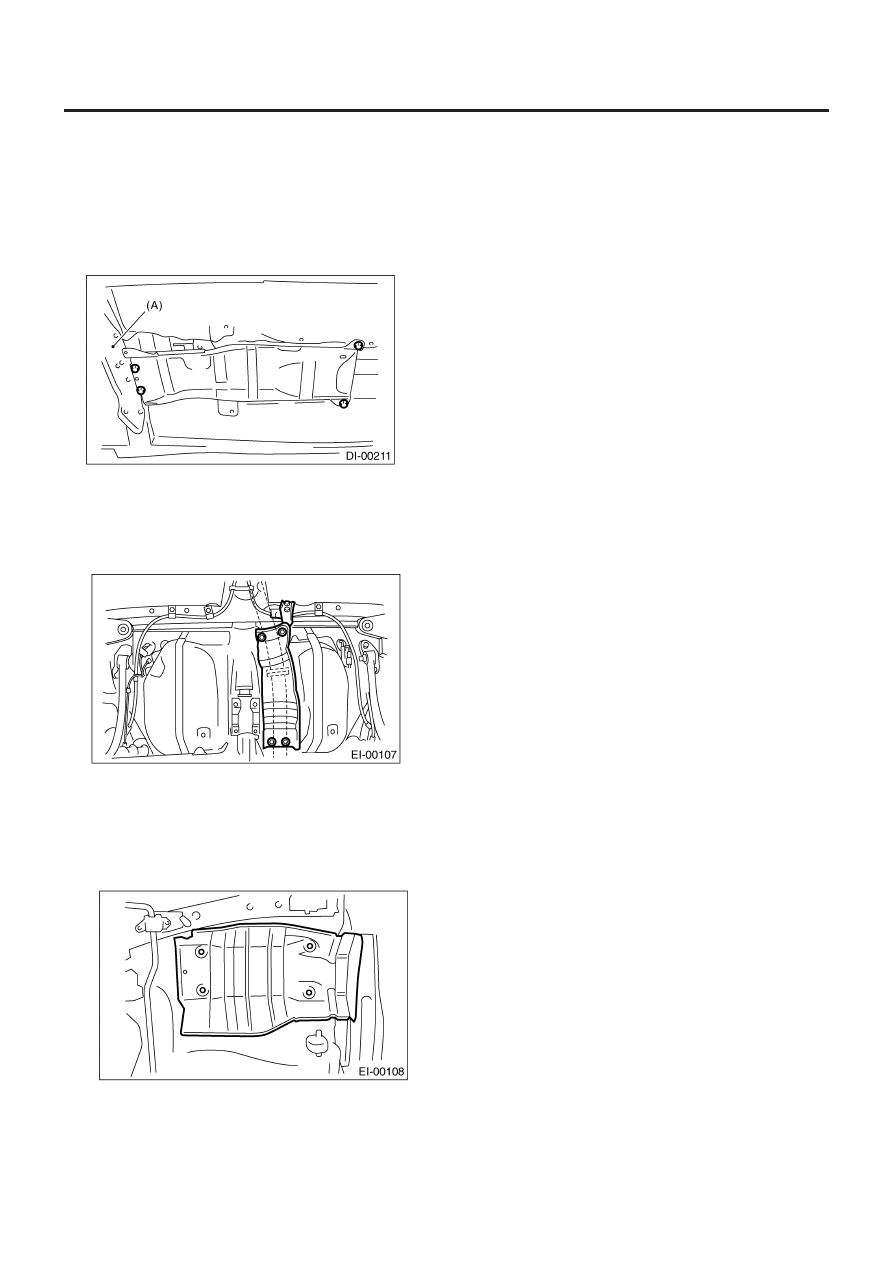

26. Крышка тепловой защиты

A:  ДЕМОНТАЖ

1.  ПЕРЕДНЯЯ КРЫШКА ТЕПЛОВОЙ ЗАЩИТЫ

Открутите четыре болта и снимите переднюю крышку тепло-
вой защиты.

(A)   Крепление трансмиссии

2. ЦЕНТРАЛЬНАЯ КРЫШКА ТЕПЛОВОЙ ЗАЩИТЫ

Открутите четыре болта и снимите центральную крышку теп-
ловой защиты.

3.  ЗАДНЯЯ КРЫШКА ТЕПЛОВОЙ ЗАЩИТЫ

1) Снимите глушитель. <См. EX(H4SO)-13, ДЕМОНТАЖ, Глу-
шитель.>
2) Открутите четыре болта и снимите заднюю крышку тепло-
вой защиты.

B:  УСТАНОВКА

Установите в обратном порядке.
