УСТРОЙСТВО ПАНЕЛИ ИНСТРУМЕНТОВ

El-42

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

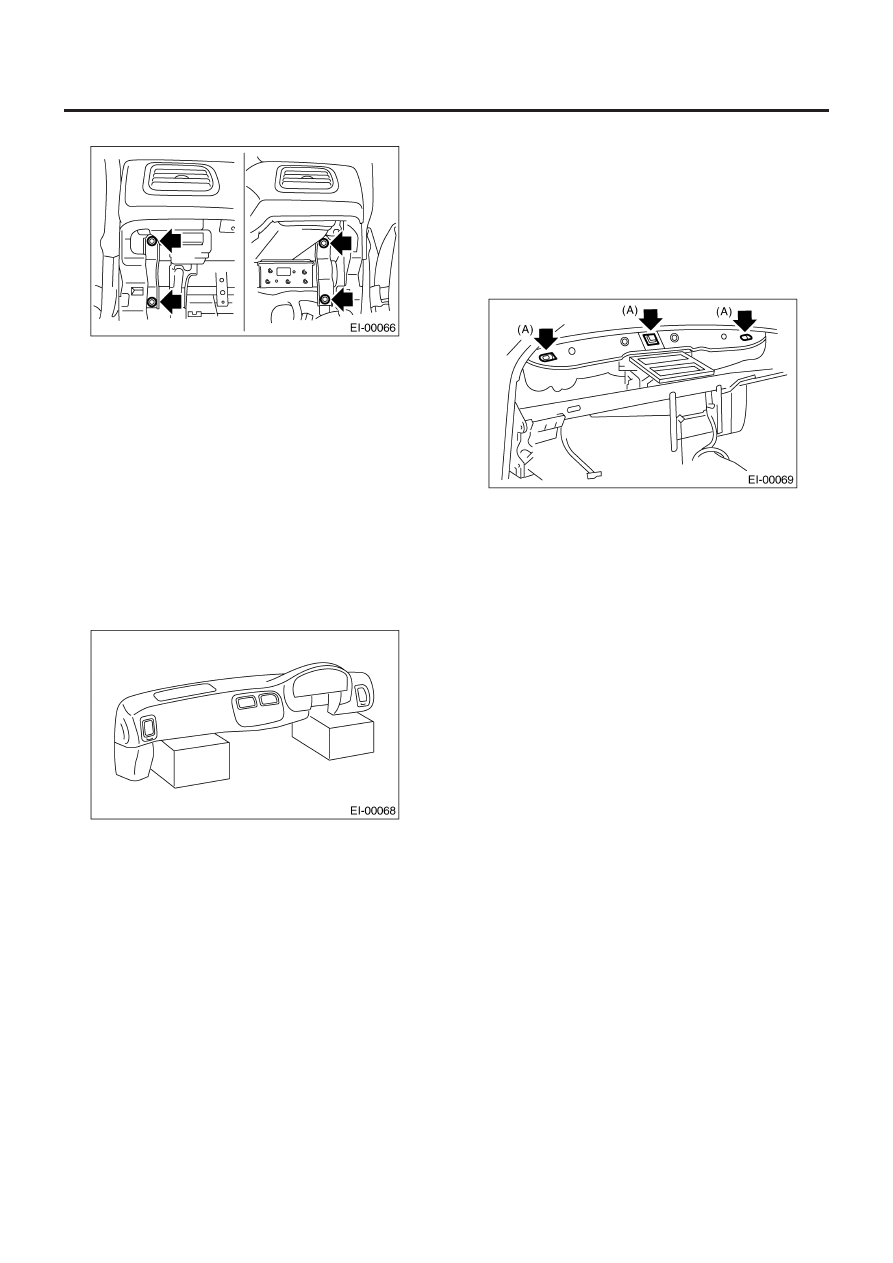

6) Открутите четыре крепежных болта панели инструментов.

7) Снимите модуль подушки безопасности водителя и пасса-
жира. <См.AB-14, Модуль подушки безопасности водителя.>,
<См.AB-15, Модуль подушки безопасности пассажира.>
8) Открутите крепежные болты рулевого бруса.
9) Открутите крепежные болты педали тормоза. См. BR-50,
ДЕМОНТАЖ, Педаль тормоза.
10) Снимите два зажима с краю устройства панели инстру-
ментов.
11) Снимите устройство панели инструментов.

ОСТОРОЖНО
При отсоединении коннектора не тяните за проводку.

ПРИМЕЧАНИЕ
• При необходимости нанесите сопоставительные метки для
облегчения сборки.
• При хранении демонтированной панели инструментов она
должна стоять на полу.

B:  УСТАНОВКА

Установите в обратном порядке.

ОСТОРОЖНО:
• Следите за тем, чтобы не зажать проводку.
• Не забудьте подсоединить коннектор проводки.

ПРИМЕЧАНИЕ:
При установке панели инструментов на ее место вдавите
крючок во втулку (A) на панели кузова.

ВЕРХНЯЯ ВНУТРЕННЯЯ ОТДЕЛКА

El-43

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

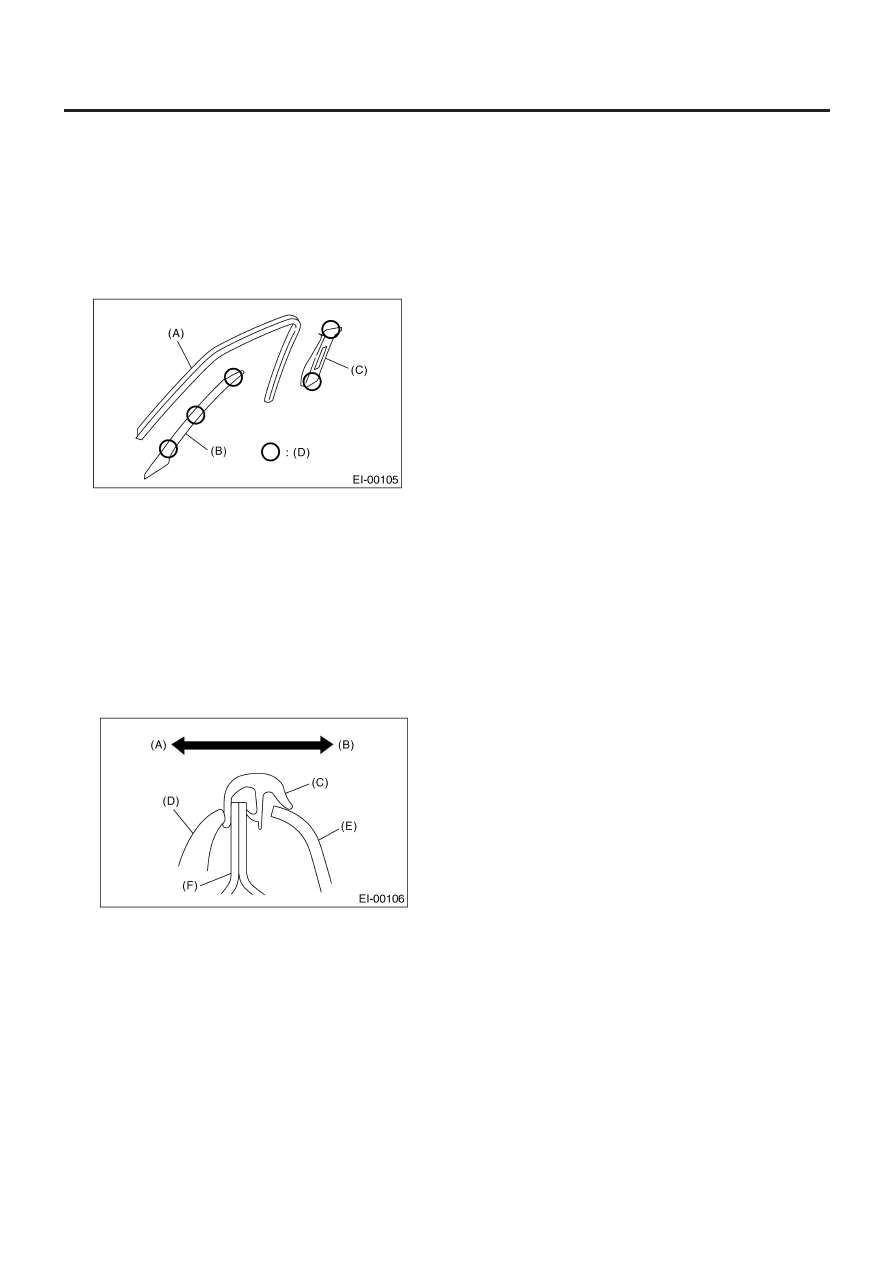

17. Верхняя внутренняя отделка

A:  ДЕМОНТАЖ

1) Снимите нижнюю внутреннюю отделку. <См. EI-44, ДЕ-
МОНТАЖ, Нижняя внутренняя отделка.>
2) Снимите передний молдинг (A).
3) Снимите верхнюю отделку передней стойки (B).
4) Отделите крепление ремня безопасности переднего сиде-
ния и снимите верхнюю отделку центральной стойки (C).

(D) Зажим

B:  УСТАНОВКА

Установите в обратном порядке.

ОСТОРОЖНО:
Надежно зацепите лапы панели внутренней отделки на
фланце кузова.

ПРИМЕЧАНИЕ:
Во время установки верхней отделки центральной стойки и
верхней отделки передней стойки не забудьте установить пе-
редний молдинг, как показано на рисунке.

(A) Внешняя часть
(B) Внутренняя часть
(C) Молдинг
(D) Противопогодная полоска
(E) Отделка
(F) Кузов

НИЖНЯЯ ВНУТРЕННЯЯ ОТДЕЛКА

El-44

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

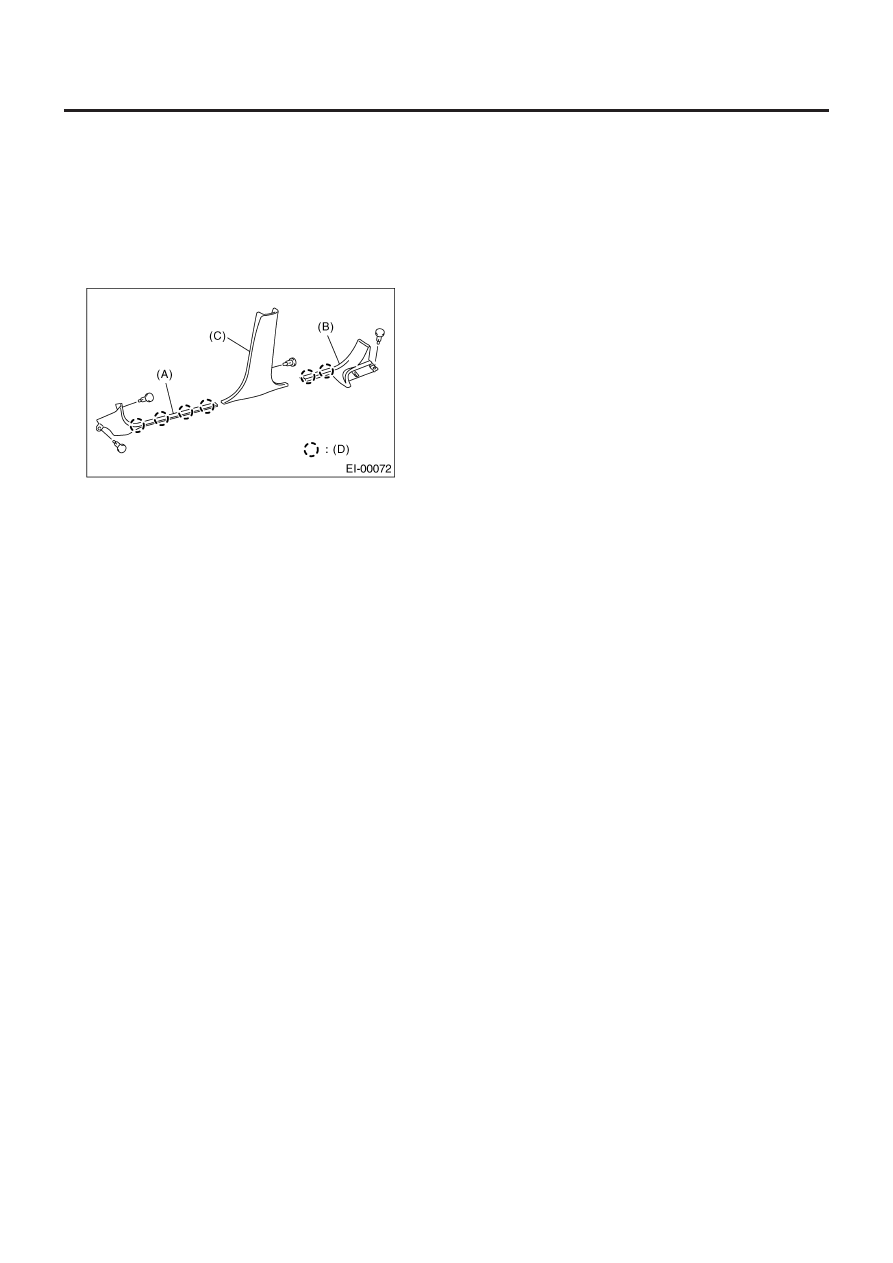

18. Нижняя внутренняя отделка

A:  ДЕМОНТАЖ

1) Снимите переднюю крышку бокового порога (A).
2) Снимите подушку заднего сидения <См. SE-13, ДЕМОН-
ТАЖ, Заднее сидение.>, а затем снимите заднюю крышку бо-
кового порога (B).
3) Снимите нижнюю отделку центральной стойки (C).

(D) Зажим

B:  УСТАНОВКА

Установите в обратном порядке.

ОСТОРОЖНО:
Надежно зацепите лапы панели внутренней отделки на
фланце кузова.

ОТДЕЛКА ЗАДНЕЙ ЧЕТВЕРТИ

El-45

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

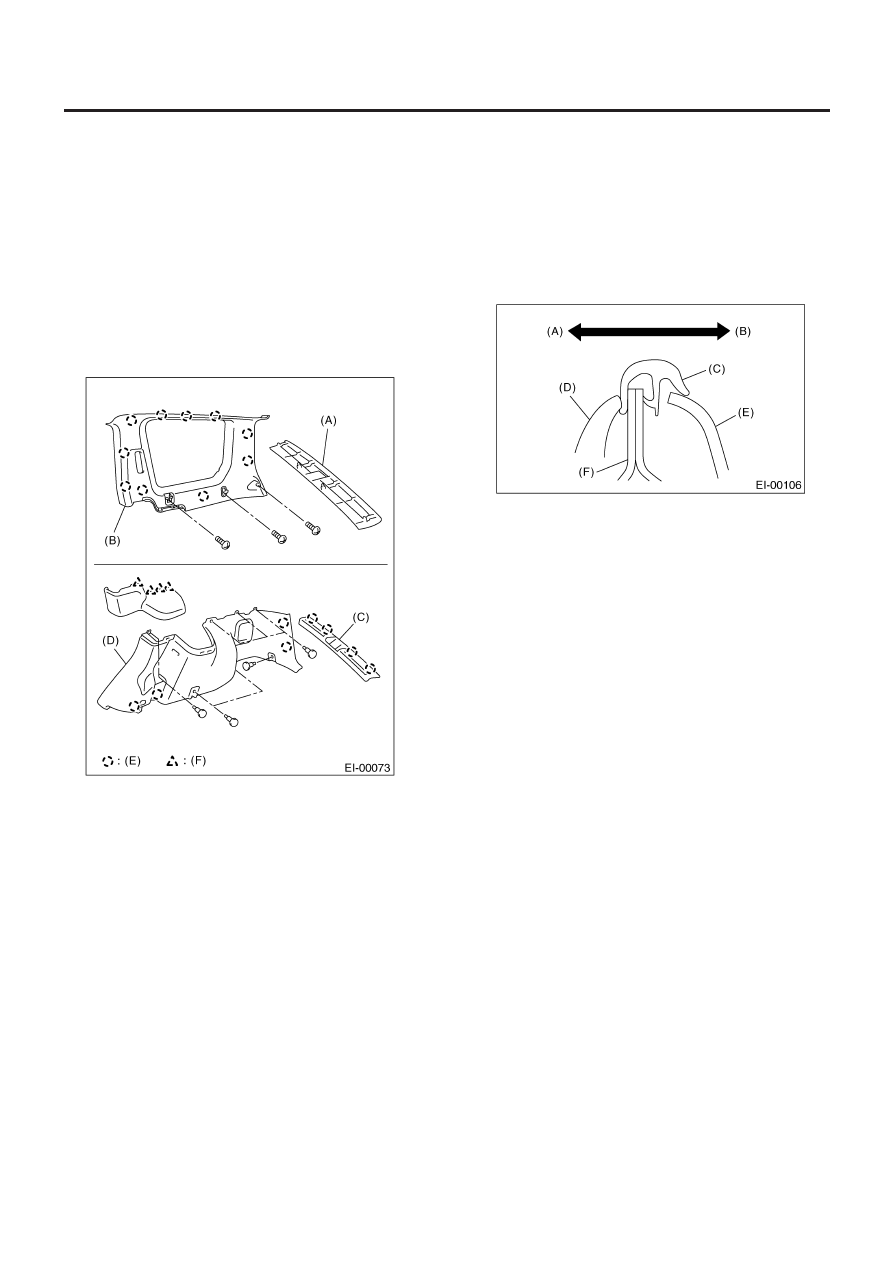

19. Отделка задней четверти

A:  ДЕМОНТАЖ

1) Снимите заднее сидение. <См. SE-13, ДЕМОНТАЖ, Заднее
сидение.>
2) Снимите заднюю крышку бокового порога.
3) Снимите отделку задней рельсы (A).
4) Снимите крышку стойки.
5) Снимите плечевое крепление заднего ремня безопасности.
6) Открутите винты и зажимы и снимите верхнюю отделку
задней четверти (B).
7) Снимите отделку задней юбки (C).
8) Открутите винты и зажимы и снимите нижнюю отделку зад-
ней четверти (D).

(E)   Зажим
(F)   Крючок

B:  УСТАНОВКА

Установите в обратном порядке.

ОСТОРОЖНО:
Надежно зацепите лапы панели внутренней отделки на
фланце кузова.

ПРИМЕЧАНИЕ:
Во время установки верхней отделки задней четверти не за-
будьте установить задний молдинг, как показано на рисунке.

(A) Внешняя часть
(B) Внутренняя часть
(C) Молдинг
(D) Противопогодная полоска
(E) Отделка
(F) Кузов
