ПРОТИВОСОЛНЕЧНЫЙ КОЗЫРЕК

El-46

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

20. Противосолнечный козырек

A:  ДЕМОНТАЖ

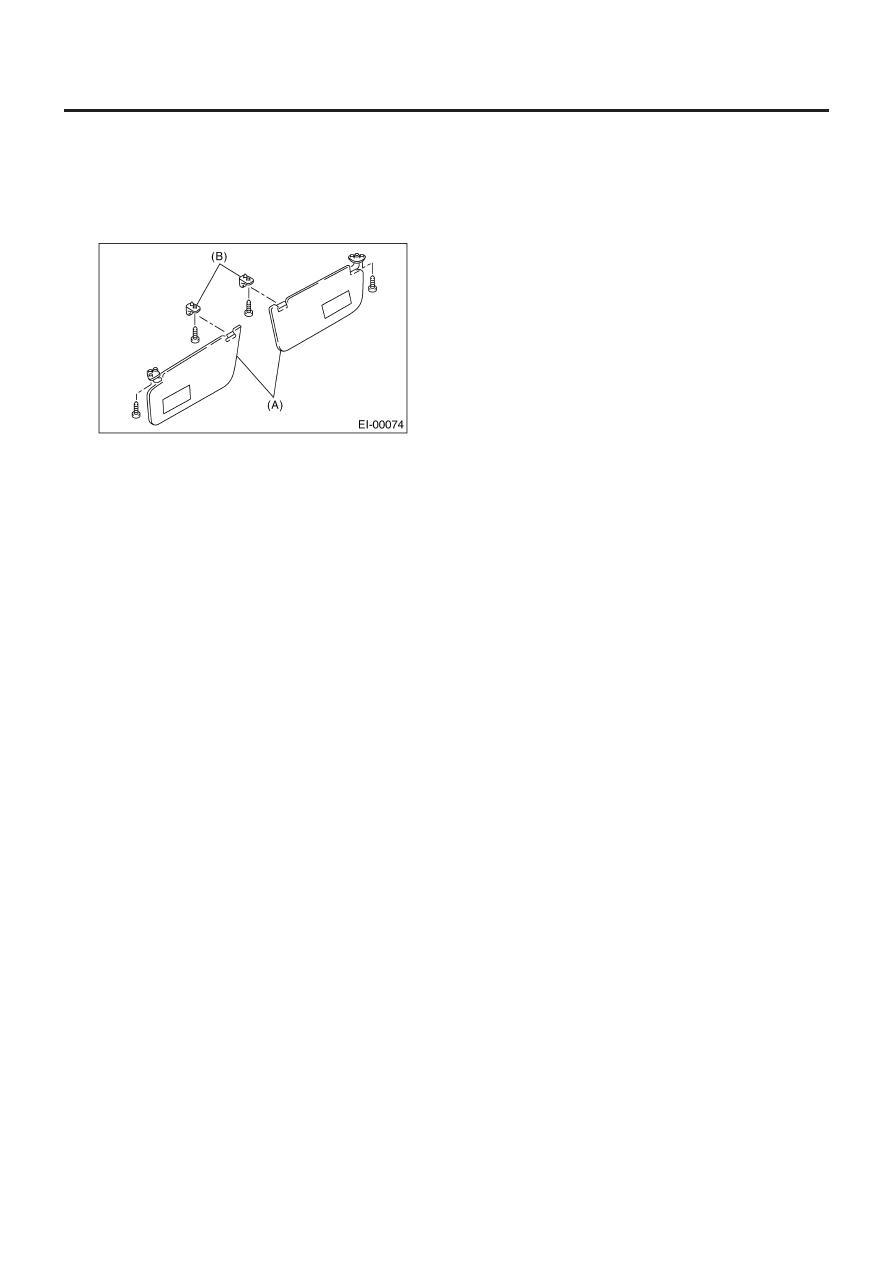

Открутите крепежные винты, а затем отделите козырек (A) и
крючок (B).

B:  УСТАНОВКА

Установите в обратном порядке.

ОТДЕЛКА ПОТОЛКА

El-47

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

21. Отделка потолка

A:  ДЕМОНТАЖ

ОСТОРОЖНО:
При демонтаже зажима будьте предельно осторожны,
чтобы не повредить отделку потолка.

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите верхнюю консоль. (Модель с люком) <См. SR-9,
ДЕМОНТАЖ, Переключатель люка.>
3) Снимите освещение салона. <См. LI-30, ДЕМОНТАЖ, Ос-
вещение салона.>
4) Снимите козырек и крючок на обеих сторонах. <См. EI-46,
ДЕМОНТАЖ, Противосолнечный козырек.>

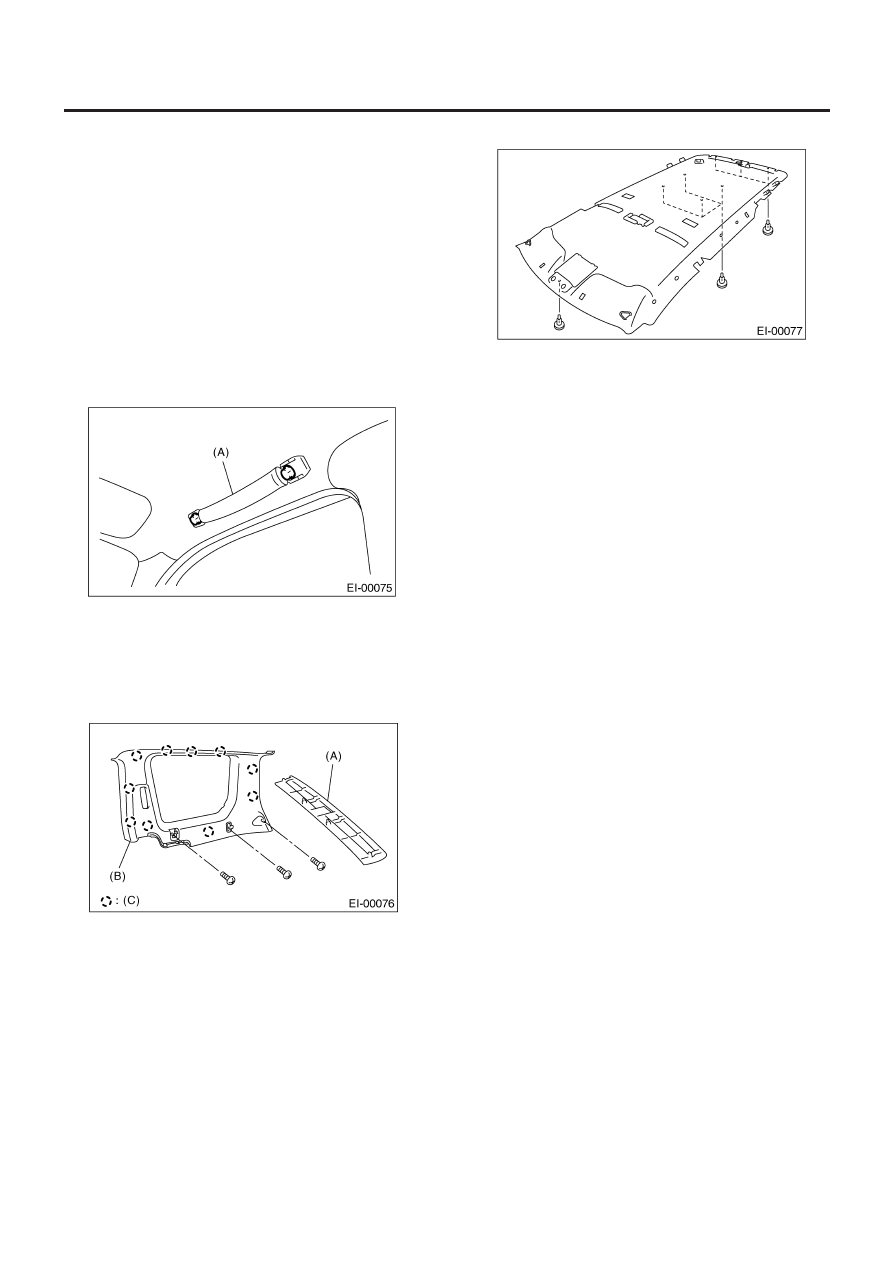

5) Снимите крышку вспомогательной ручки и снимите вспо-
могательную ручку (А).

6) Снимите верхнюю внутреннюю отделку. <См. EI-43, ДЕ-
МОНТАЖ, Верхняя внутренняя отделка.>
7) Снимите верхнюю отделку задней четверти, указанную на
рисунке. <См. EI-45, ДЕМОНТАЖ, Отделка задней четверти.>

(1) Снимите отделку задней рельсы (A).
(2)  Снимите верхнюю отделку задней четверти (B) с обеих

сторон.

(С) Зажим

8) Снимите зажимы, а затем снимите отделку потолка.

B:  УСТАНОВКА

Установите в обратном порядке.

ОТДЕЛКА ЗАДНЕЙ ДВЕРЦЫ

El-48

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

22. Отделка задней дверцы

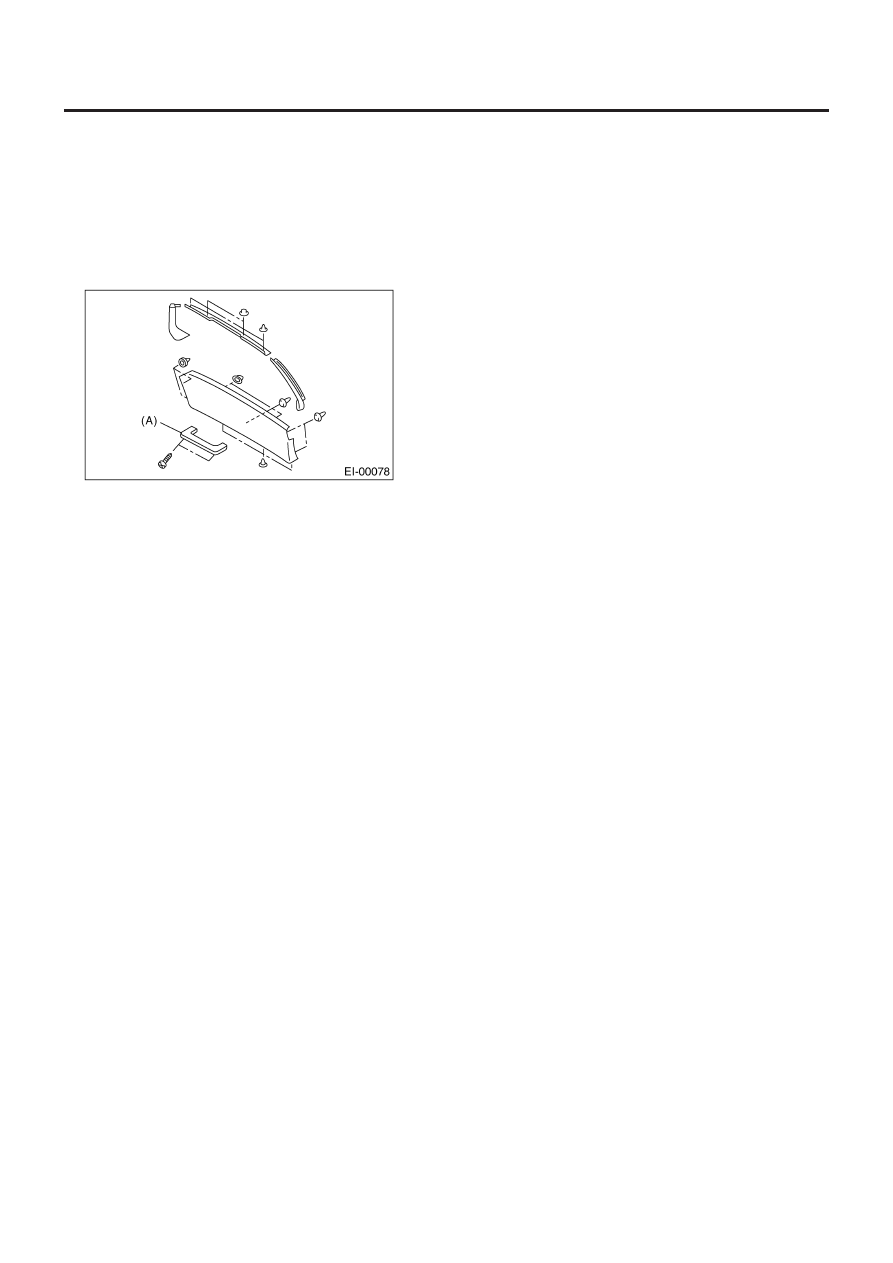

A:  ДЕМОНТАЖ

ОСТОРОЖНО:
• Следите за тем, чтобы не повредить зажимы или их от-
верстия.
• Снимите внутреннюю ручку задней дверцы (А) с зад-
ней дверцы, а затем отделите панель отделки.

B:  УСТАНОВКА

Установите в обратном порядке.

НАПОЛЬНЫЙ КОВРИК

El-49

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

23. Напольный коврик

A:  ДЕМОНТАЖ

1) Снимите передние сидения. <См. SE-6, ДЕМОНТАЖ, Пе-
реднее сидение.>
2) Снимите подушку заднего сидения. <См. SE-13, ДЕМОН-
ТАЖ, Заднее сидение.>
3) Снимите коробку консоли. <См. EI-39, Коробка консоли.>
4) Снимите переднюю крышку бокового порога, заднюю
крышку бокового порога и нижнюю отделку центральной стой-
ки. <См. EI-44, ДЕМОНТАЖ, Нижняя внутренняя отделка.>
5) Снимите опору для ноги или зажимы с коврика.
6) Снимите крючок коврика.
7) Снимите коврик из района места для ноги.
8) Снимите коврик с заднего воздуховода отопления.
9) Скатайте коврик и выньте его из открытой задней двери.

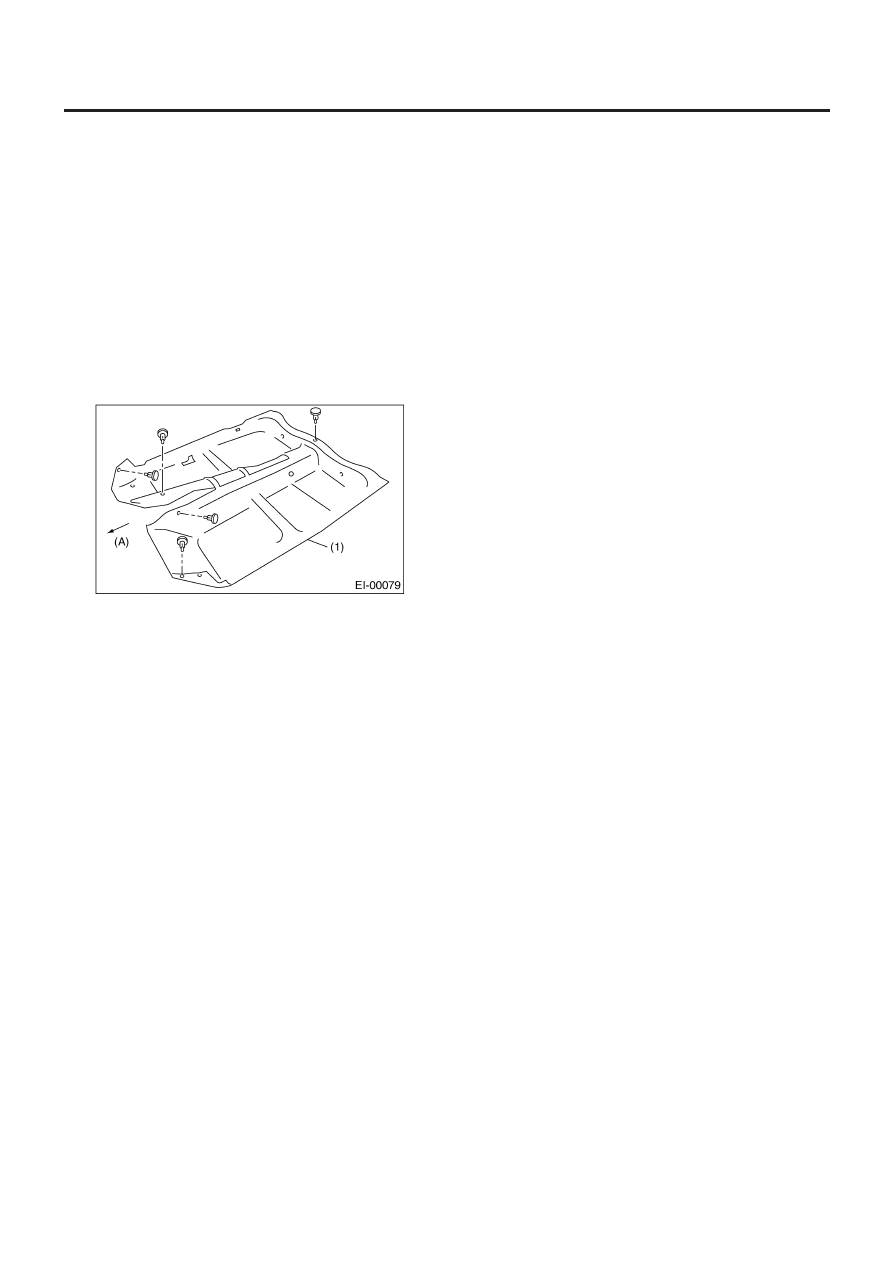

(A)   Передняя часть автомобиля
(1)   Напольный коврик

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
• Надежно закрепите коврик на крючках и ленте Velcro.
• Надежно вставьте край коврика в паз крышки бокового порога.
