РЕЛЬСА НА КРЫШЕ

El-38

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

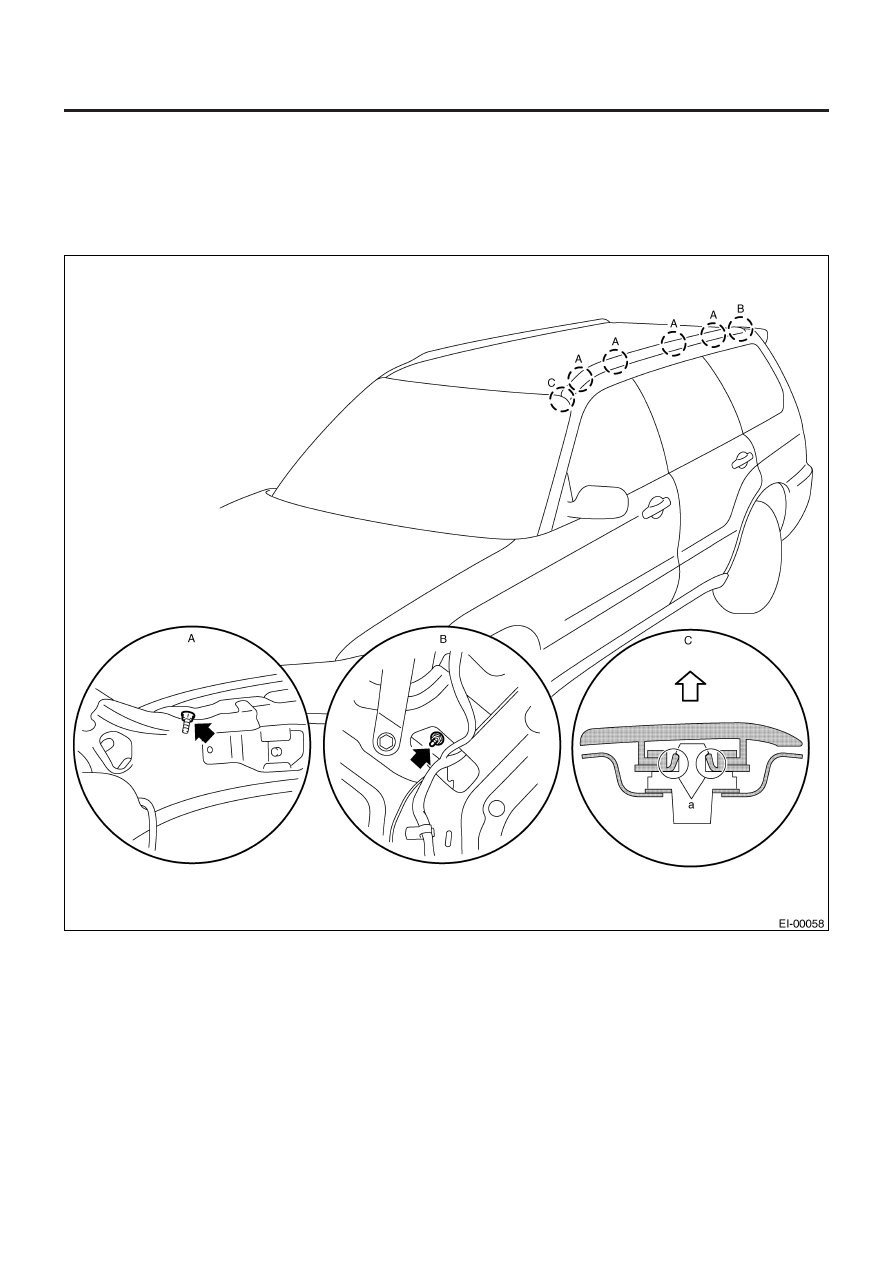

14. Рельса на крыше

A:  ДЕМОНТАЖ

1) Снимите отделку потолка. <См. EI-47, ДЕМОНТАЖ, Отделка потолка.>
2) Открутите пять крепежных гаек.
3) Осторожно отделите фиксатор на переднем конце в бок и снимите рельсу, потянув ее вверх.

ПРИМЕЧАНИЕ
Снимайте фиксатор в районе «С» по направлению вверх. Для высвобождения крючка в районе «а» применяйте боковое усилие.

B:  УСТАНОВКА

Установите в обратном порядке.

ОСТОРОЖНО
Следите за тем, чтобы не поцарапать панели кузова крепежными болтами рельсы при их демонтаже и установке.

Момент затяжки:

7.5 Н•м(0.76 кгс-м, 5.53 ft-lb)

КОРОБКА КОНСОЛИ

El-39

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

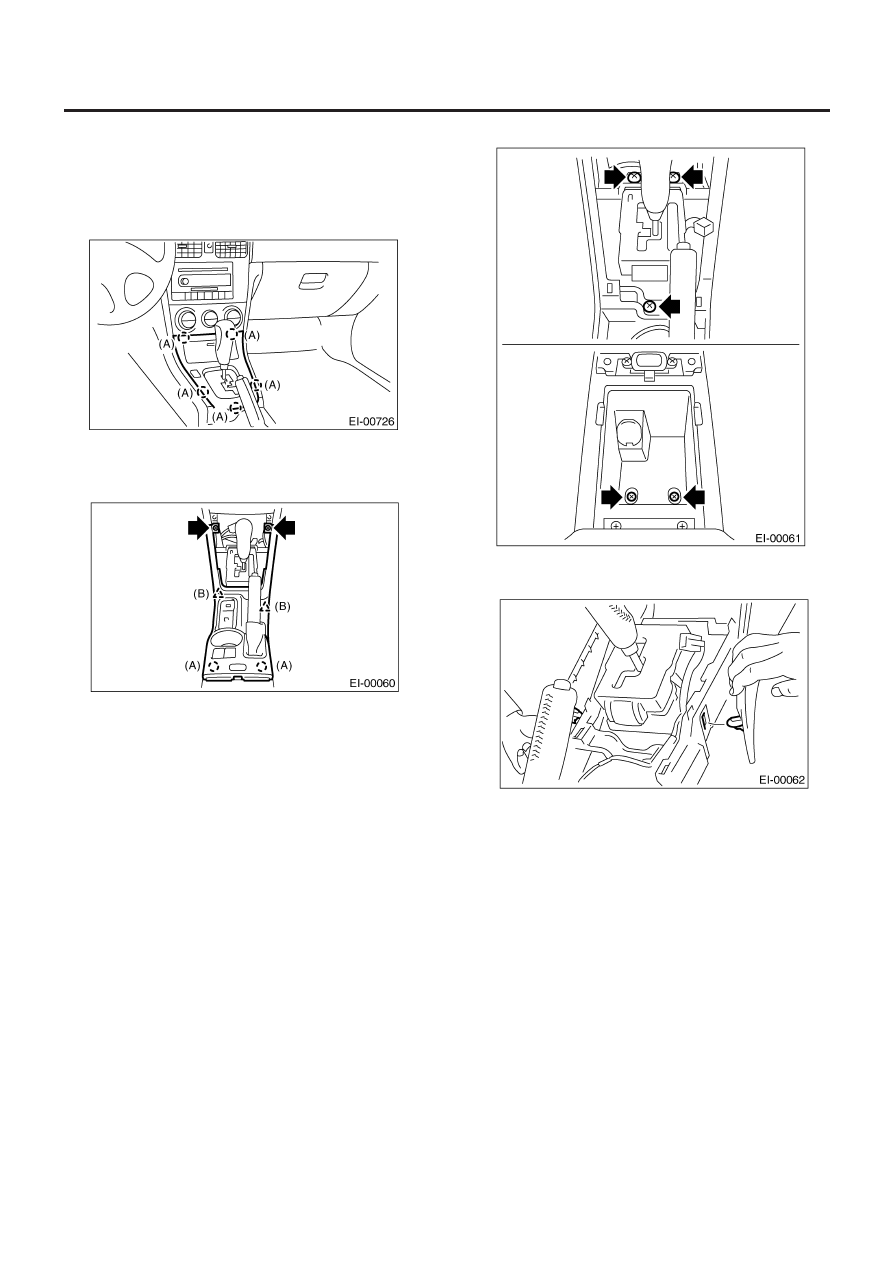

15. Коробка консоли

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите переднюю крышку консоли.

(А) Лапа крючка

3) Снимите набалдашник переключателя (Модель MT).
4) Открутите винты и снимите крышку консоли.

(А) Лапа крючка
(В) Фиксатор

5) Открутите винты.

6) Снимите лапу крючка боковой панели консоли и снимите
коробку консоли.

B:  УСТАНОВКА

Установите в обратном порядке.

УСТРОЙСТВО ПАНЕЛИ ИНСТРУМЕНТОВ

El-40

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

16. Устройство панели инструментов

A:  ДЕМОНТАЖ

ОСТОРОЖНО:
• Вся проводка и коннекторы системы подушек безопас-
ности окрашены в желтый цвет. Не используйте элект-
рическое оборудование на этих цепях.
• Следите за тем, чтобы не повредить проводку системы
подушек безопасности при обслуживании панели инст-
рументов.

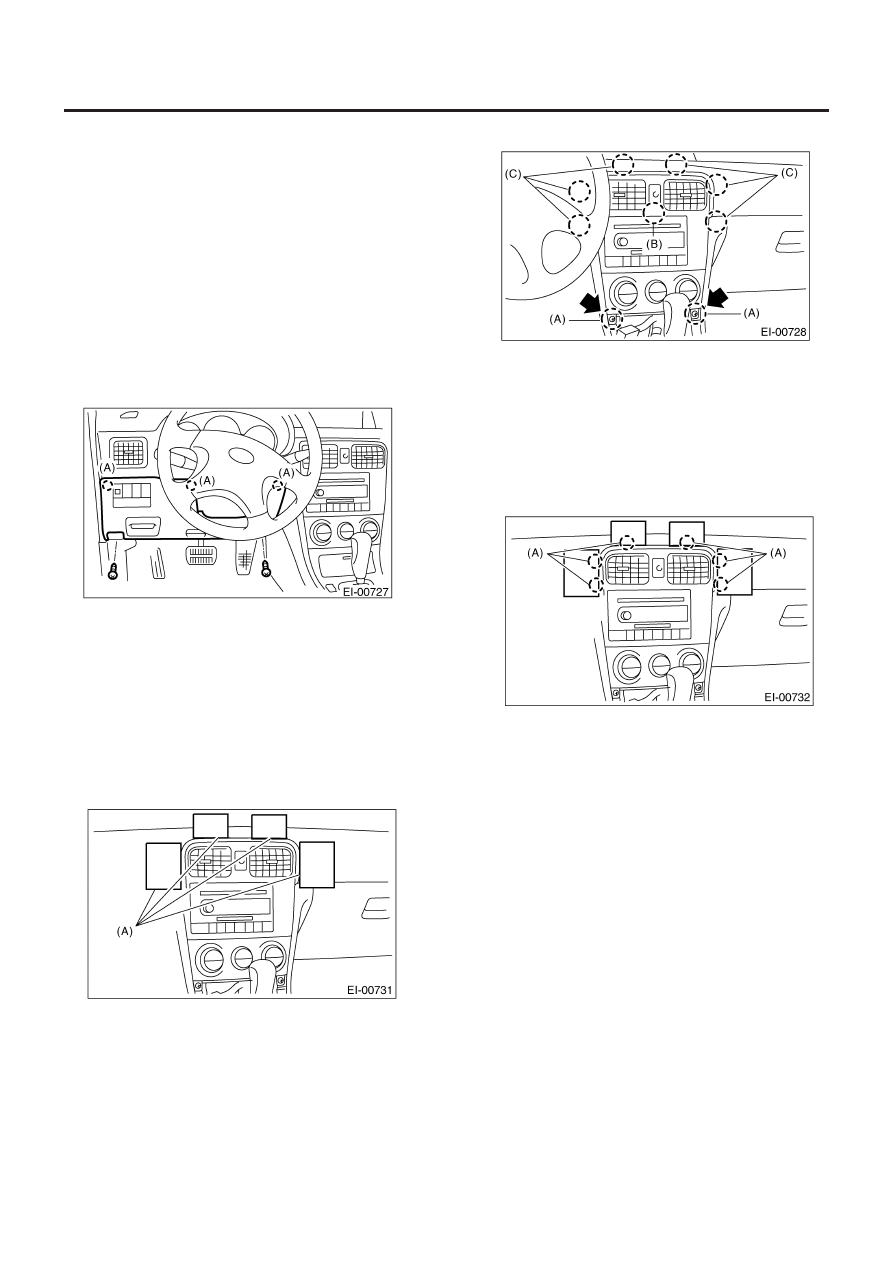

1. ДЕМОНТАЖ ТОЛЬКО ПАНЕЛИ ИНСТРУМЕНТОВ

1) Отсоедините кабель заземления от аккумулятора.
2) Открутите винты,  снимите зажимы и снимите нижнюю
крышку.

(А) Зажим

3) Отсоедините расположенные внутри автомобиля шланг и
коннектор.
4) Снимите переднюю крышку консоли и крышку консоли См.
El-39, ДЕМОНТАЖ, Коробка консоли.
5) Положите толстую защитную пленку (А) на накладку панели
инструментов, чтобы защитить ее поверхность.

ПРИМЕЧАНИЕ
Также положите пленку в углубленную внутреннюю часть ме-
жду центральной панелью консоли и накладкой панели инст-
рументов.

6) Открутите винты.

(А) Винт
(В) Зажим
(С) Лапа

7) Вставьте плоскую отвертку в положение (А) и высвободите ла-
пу, потянув нижнюю часть центральной панели консоли наружу.

ОСТОРОЖНО
Не вставляйте плоскую отвертку ни в какое другое поло-
жение, кроме указанного на рисунке. Иначе она может
быть повреждена.

(А) Вставьте сюда плоскую отвертку.

8) Отсоедините коннекторы панели управления А/С и пере-
ключатель аварийных огней.

УСТРОЙСТВО ПАНЕЛИ ИНСТРУМЕНТОВ

El-41

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

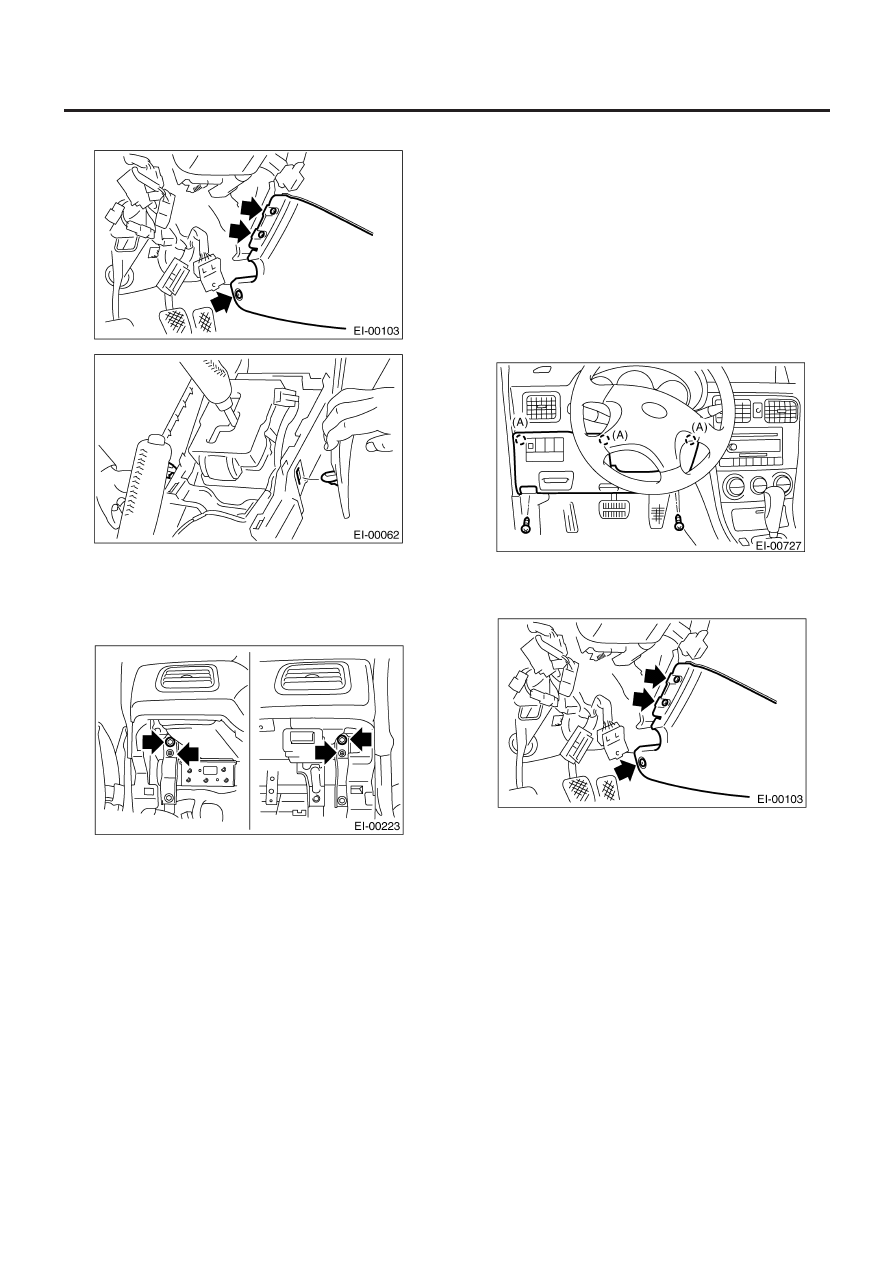

9) Ослабьте винты и зажимы и снимите боковую панель консоли.

10) Снимите модуль подушки безопасности пассажира.
<См.AB-15, Модуль подушки безопасности пассажира.>
11) Снимите два крепежных болта рулевой колонки. См. PS-
26, ДЕМОНТАЖ, Регулируемая рулевая колонка.
12) Открутите четыре крепежных болта панели инструментов
(Не откручивайте нижние болты для центровки при установке.)

13) Снимите устройство комбинационного прибора. См. IDI-
10, ДЕМОНТАЖ, Устройство комбинационного прибора.
14) Открутите установочные болты панели инструментов.
15) Снимите центральный отсек панели инструментов. См. El-
51, ДЕМОНТАЖ, Центральный отсек панели инструментов.
16) Снимите радио. См. ЕТ-5, ДЕМОНТАЖ, Корпус радио.
17) Снимите боковую крышку устройства панели инструмен-
тов (на обеих сторонах), а затем открутите два болта.
18) Снимите устройство панели инструментов.

ПРИМЕЧАНИЕ
При необходимости снимите верхнюю отделку передней
стойки. См. El-43, ДЕМОНТАЖ, Верхняя внутренняя отделка.

19) Отделите коннектор проводки комбинационного прибора.

ОСТОРОЖНО
При отсоединении коннектора не тяните за проводку.

2. ДЕМОНТАЖ ПАНЕЛИ ИНСТРУМЕНТОВ

С РУЛЕВЫМ БРУСОМ.

1) Отсоедините кабель заземления от аккумулятора.
2) Открутите винты,  снимите зажимы (А) и снимите нижнюю
крышку.

3) Снимите переднюю крышку консоли и крышку консоли См.
El-39, ДЕМОНТАЖ, Коробка консоли.
4) Открутите винты и зажимы и снимите боковую панель консоли.

5) Снимите рулевую колонку.
