ПАНЕЛЬ ЗАДНЕЙ ДВЕРИ

ЕВ-14

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

6. Панель задней двери

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите отделку задней двери. <См. EI-36, ДЕМОНТАЖ,
Отделка задней двери.>
3) Снимите заднюю уплотнительную крышку. См. ЕВ-16, ДЕ-
МОНТАЖ, задняя уплотнительная крышка.
4) Снимите стекло задней двери. <См. GW-22, ДЕМОНТАЖ,
Стекло задней двери.>
5) Снимите устройство регулятора и мотора задней двери.
<См. GW-24, ДЕМОНТАЖ, Устройство заднего регулятора и
мотора.>
6) Снимите защелку задней двери. <См. SL-28, ДЕМОНТАЖ,
Устройство защелки задней двери.>
7) Снимите заднюю внешнюю ручку. <См. SL-27, ДЕМОНТАЖ,
Задняя внешняя ручка.>
8) Снимите нижнюю отделку центральной стойки. <См. El-44,
ДЕМОНТАЖ, Нижняя внутренняя отделка.>

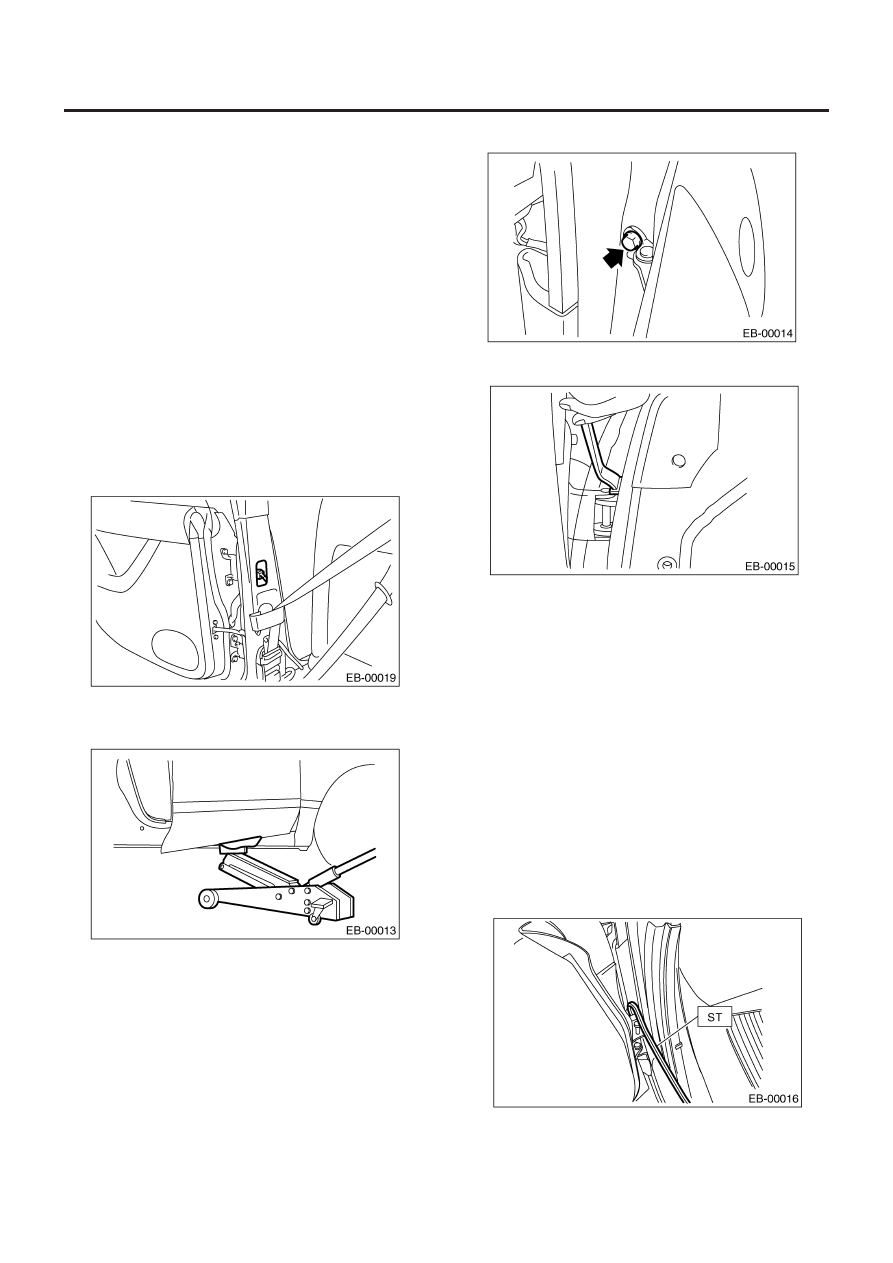

9) Снимите кронштейн ремня сидения и глухую заглушку. От-
соедините коннектор дверной проводки и снимите гайку
дверной петли.

10) Поместите деревянный блок на домкрат и поставьте дом-
крат под заднюю дверь. Поддержите заднюю дверь домкра-
том для ее защиты.

ПРИМЕЧАНИЕ
При поддержке двери домкратом следите за тем, чтобы не
деформировать дверные петли.

11) Снимите болты ограничителя.

12) Снимите дверные болты верхней и нижней петли и сними-
те панель задней двери.

13) С помощью ST снимите кузовные болты нижней и верхней
петель и снимите дверные петли.

ST

925610000

КЛЮЧ

B:  УСТАНОВКА

1) Установите в обратном порядке.
2) Нанесите смазку на скользящую поверхность дверных петель.
3) Для информации о моменте затяжки см. КОМПОНЕНТ в
Общем описании. <См. EB-6, ПАНЕЛЬ ЗАДНЕЙ ДВЕРИ, КОМ-
ПОНЕНТ, Общее описание.>

C: РЕГУЛИРОВКА

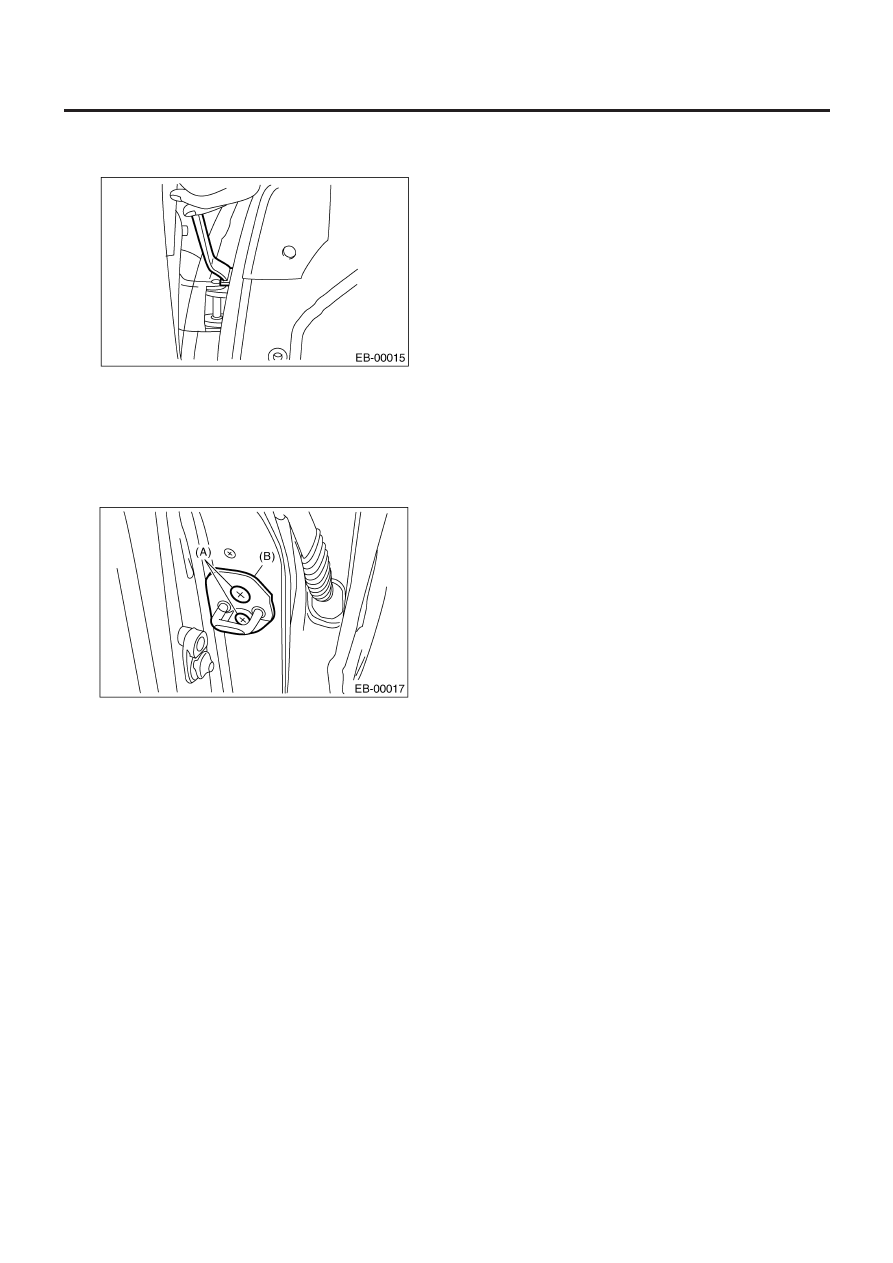

1) С помощью ST открутите кузовные болты верхней и нижней
петель, чтобы выровнять положение панели задней двери по
вертикали и по горизонтали.

ST

925610000

КЛЮЧ

ПАНЕЛЬ ЗАДНЕЙ ДВЕРИ

ЕВ-15

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

2) Ослабьте дверные болты верхней и нижней петель, чтобы
выровнять положение панели задней двери по вертикали и по
горизонтали на переднем конце.

3) Ослабьте винт (A) и постучите по бойку (B) пластмассовым
молотком, чтобы отрегулировать положение бойка под поло-
жение панели задней двери на ее заднем конце по вертикали
и горизонтали.

ОСТОРОЖНО:
Не используйте гайковерт. Заваренный участок на гаеч-
ной пластине бойка очень легко ломается.

ЗАДНЯЯ УПЛОТНИТЕЛЬНАЯ КРЫШКА

ЕВ-16

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

7. Задняя уплотнительная крышка

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите отделку задней двери. <См. EI-36, ДЕМОНТАЖ,
Отделка задней двери.>

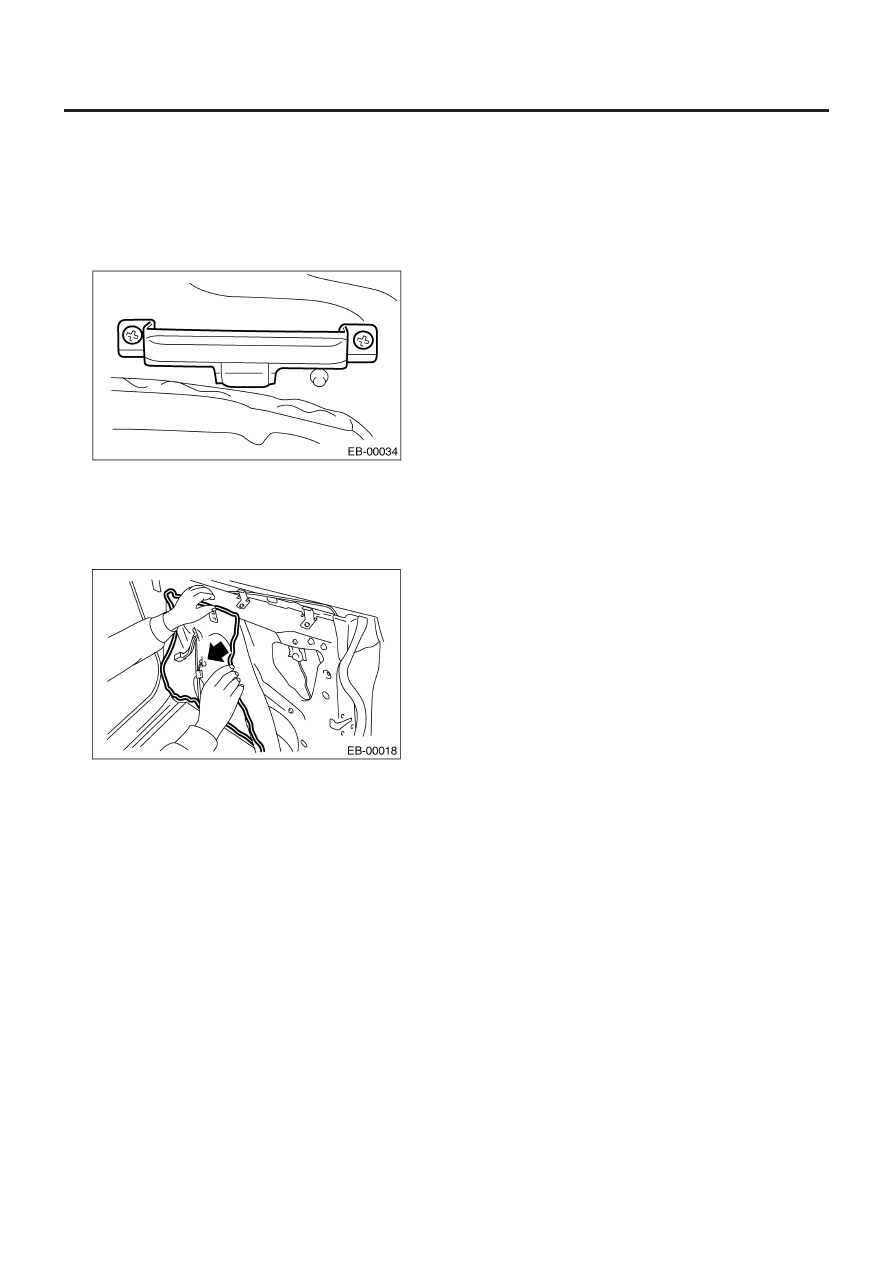

3) Снимите кронштейн отделки двери.

4) Снимите уплотнительную крышку.

ПРИМЕЧАНИЕ:
• Осторожно снимите бутиловую пленку. Чрезмерное усилие
приведет к поломке крышки.
• В случае поломки крышки замените ее на новую.

B: УСТАНОВКА

1) Установите в обратном порядке.
2) При замене уплотнительной крышки используйте бутило-
вую пленку.
3) Хорошо обожмите участок с наложенной пленкой, чтобы
поверхность не «гуляла».

Бутиловая пленка:

3M8626   или эквивалент

ПРИМЕЧАНИЕ:
• Нанесите равномерный слой бутиловой пленки.
• Приложите уплотнительную крышку, следя за тем, чтобы
она не сморщилась.
• Изломы на слое повлекут проникновение воды и загрязнение.

C: ОСМОТР

Замените уплотнительную крышку на новую в случае ее по-
вреждения.

ПАНЕЛЬ ЗАДНЕЙ ДВЕРЦЫ

ЕВ-17

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

8. Панель задней дверцы

A:  ДЕМОНТАЖ

1.  ПАНЕЛЬ ЗАДНЕЙ ДВЕРЦЫ

1) Отсоедините кабель заземления от аккумулятора.
2) Откройте заднюю дверцу.
3) Снимите отделку задней дверцы. См. EI-48, ДЕМОНТАЖ,
Отделка задней дверцы.
4) Снимите мотор заднего стеклоочистителя. <См. WW-17,
ДЕМОНТАЖ, Мотор заднего стеклоочистителя.>
5) Снимите устройство отделки задней дверцы. См. ЕВ-20,
ДЕМОНТАЖ, Устройство отделки задней дверцы
6) Снимите внешнюю ручку задней дверцы. <См. SL- 30, ДЕ-
МОНТАЖ, Внешняя ручка задней дверцы.>
7) Снимите устройство защелки задней дверцы. <См. SL-31,
ДЕМОНТАЖ, Устройство защелки задней дверцы.>
8) Отсоедините коннекторы заднего стеклоочистителя, зад-
ний размораживатель и другие осветительные устройства.
9) Отсоедините шланг омывателя.

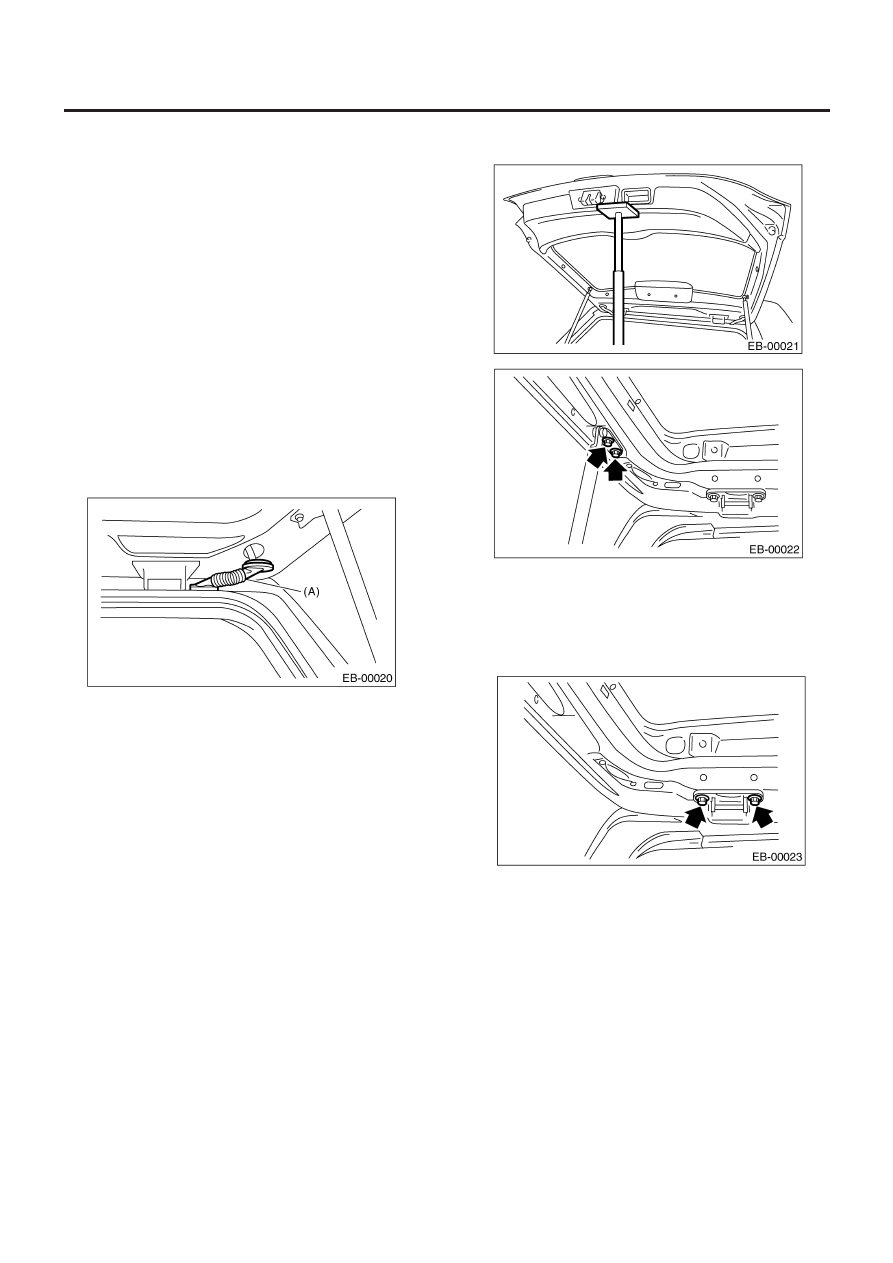

10) Снимите соединение резинового патрубка (A) и вытащи-
те проводку и шланг омывателя с задней дверцы.

11) Подоприте заднюю дверцу и открутите крепежные болты
стойки демпфера задней дверцы.

ПРИМЕЧАНИЕ:
При высвобождении задней дверцы она может ударить и по-
вредить кузов. Для предотвращения этого поместите тряпку
между кузовом и дверцей.

12) Открутите болты задней дверцы и снимите заднюю дверцу.
