ПЕРЕКЛЮЧАТЕЛЬ ТОРМОЗОВ И СТОП-СИГНАЛОВ

СС-10

СИСТЕМА КРУИЗ-КОНТРОЛЯ

6. Переключатель тормозов и стоп-сигналов

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Отсоедините коннектор от переключателя тормозов и
стоп-сигналов и снимите переключатель. <См. BR-54, ДЕ-
МОНТАЖ, Переключатель стоп-сигналов.>

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

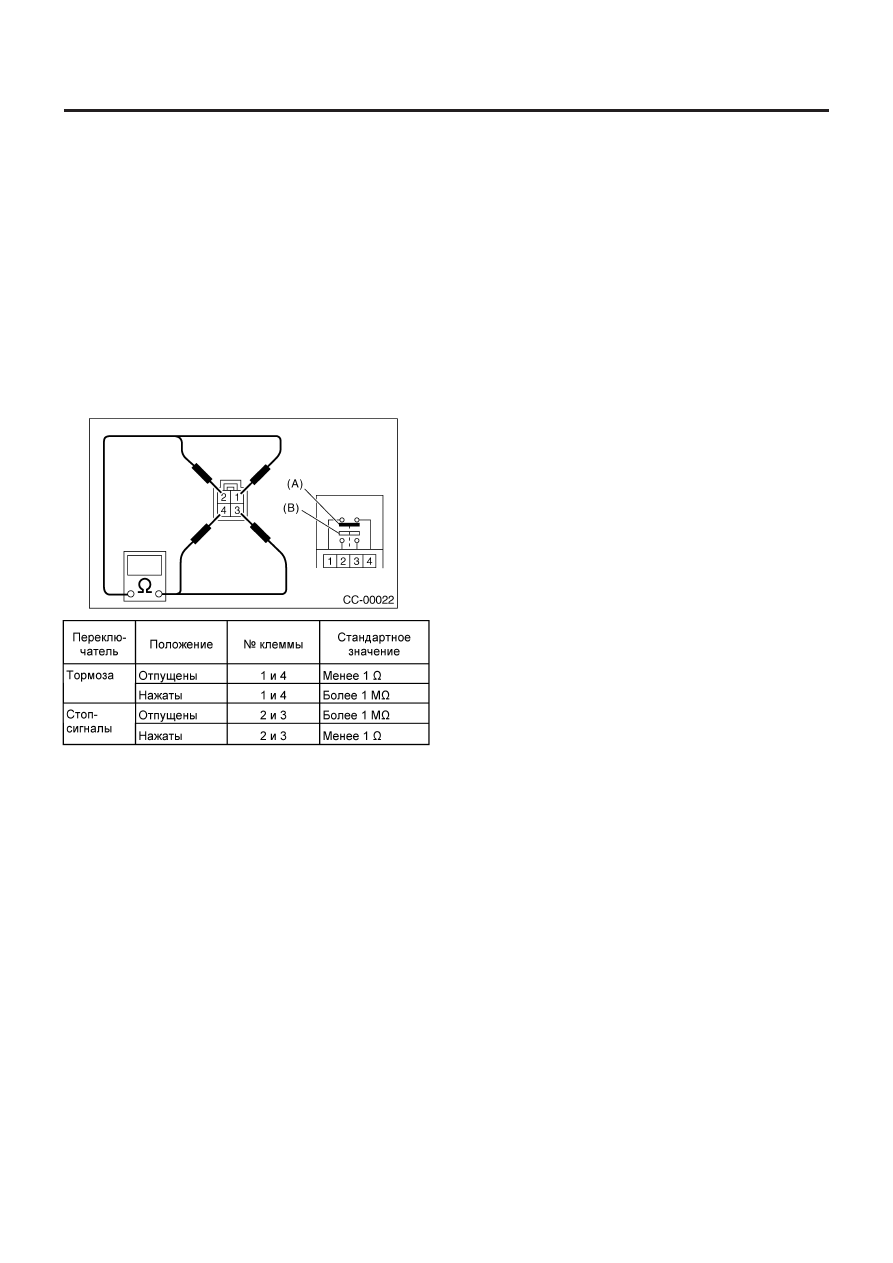

Измерьте сопротивление переключателя тормозов (A) и пе-
реключателя стоп-сигналов (B).

В случае несоответствия замените переключатель тормозов
и стоп-сигналов.

ПЕРЕКЛЮЧАТЕЛЬ СЦЕПЛЕНИЯ

СС-11

СИСТЕМА КРУИЗ-КОНТРОЛЯ

7. Переключатель сцепления

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Отсоедините коннектор от переключателя сцепления и
снимите переключатель. <См. CL-34, РАЗБОРКА, Педаль сце-
пления.>

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

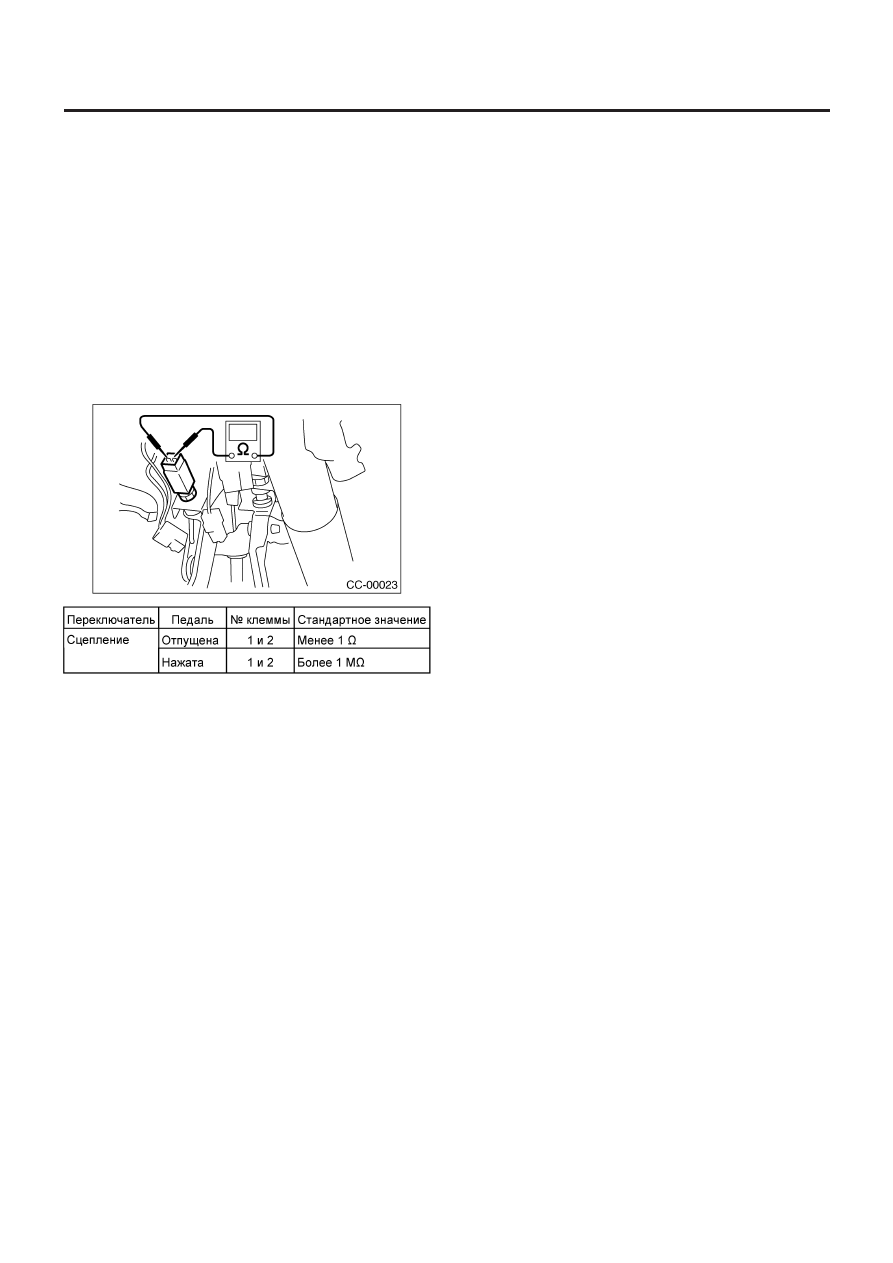

Измерьте сопротивление переключателя сцепления.

В случае несоответствия замените переключатель сцепления.

ИНГИБИТОРНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

СС-12

СИСТЕМА КРУИЗ-КОНТРОЛЯ

8. Ингибиторный переключатель

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Отсоедините коннектор от ингибиторного переключателя и
снимите переключатель. <См. 4AT-52, ДЕМОНТАЖ, Ингиби-
торный переключатель.>

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

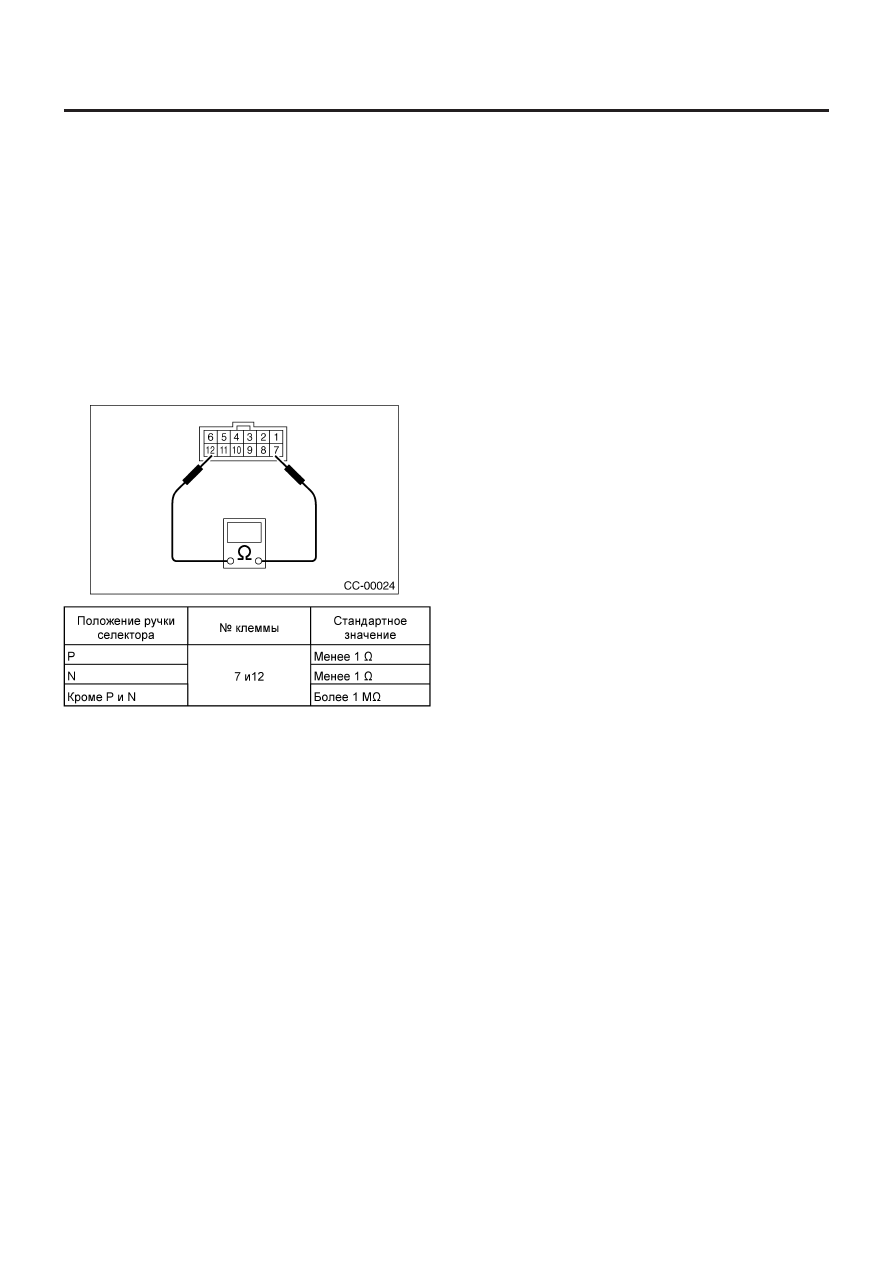

Измерьте сопротивление ингибиторного переключателя.

В случае несоответствия замените ингибиторный переклю-
чатель.

ПЕРЕКЛЮЧАТЕЛЬ НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ (МОДЕЛЬ МТ)

СС-13

СИСТЕМА КРУИЗ-КОНТРОЛЯ

9. Переключатель нейтрального

положения (Модель МТ)

А: ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Отсоедините коннектор от переключателя нейтрального
положения и снимите переключатель. <См. 5МТ-43, ПЕРЕК-
ЛЮЧАТЕЛЬ ОГНЕЙ ЗАДНЕГО ХОДА И НЕЙТРАЛЬНОГО ПОЛО-
ЖЕНИЯ, ДЕМОНТАЖ, Переключатели и проводка.>

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

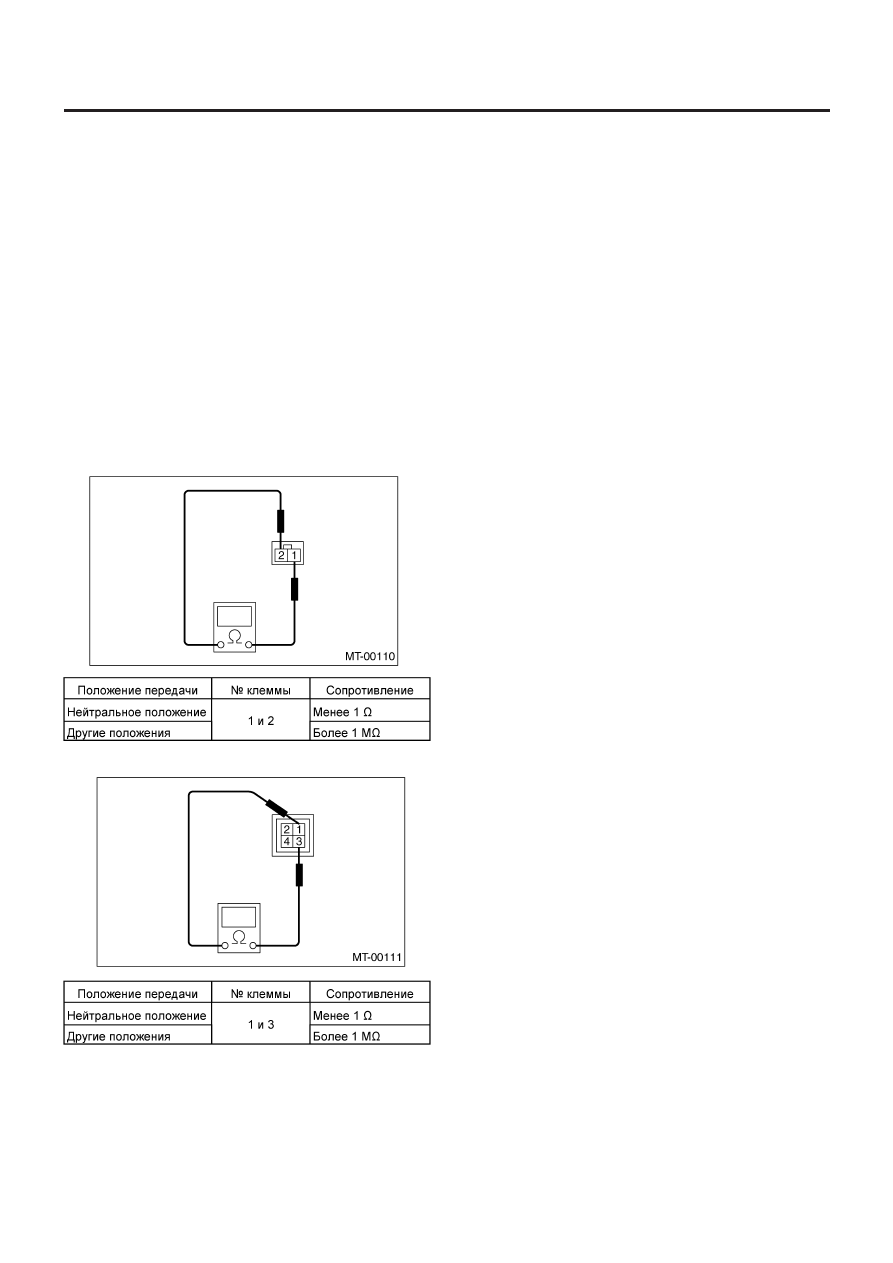

Измерьте сопротивление переключателя нейтрального поло-
жения.

• Модель не турбо

• Модель турбо

В случае несоответствия замените переключатель нейтраль-
ного положения.
