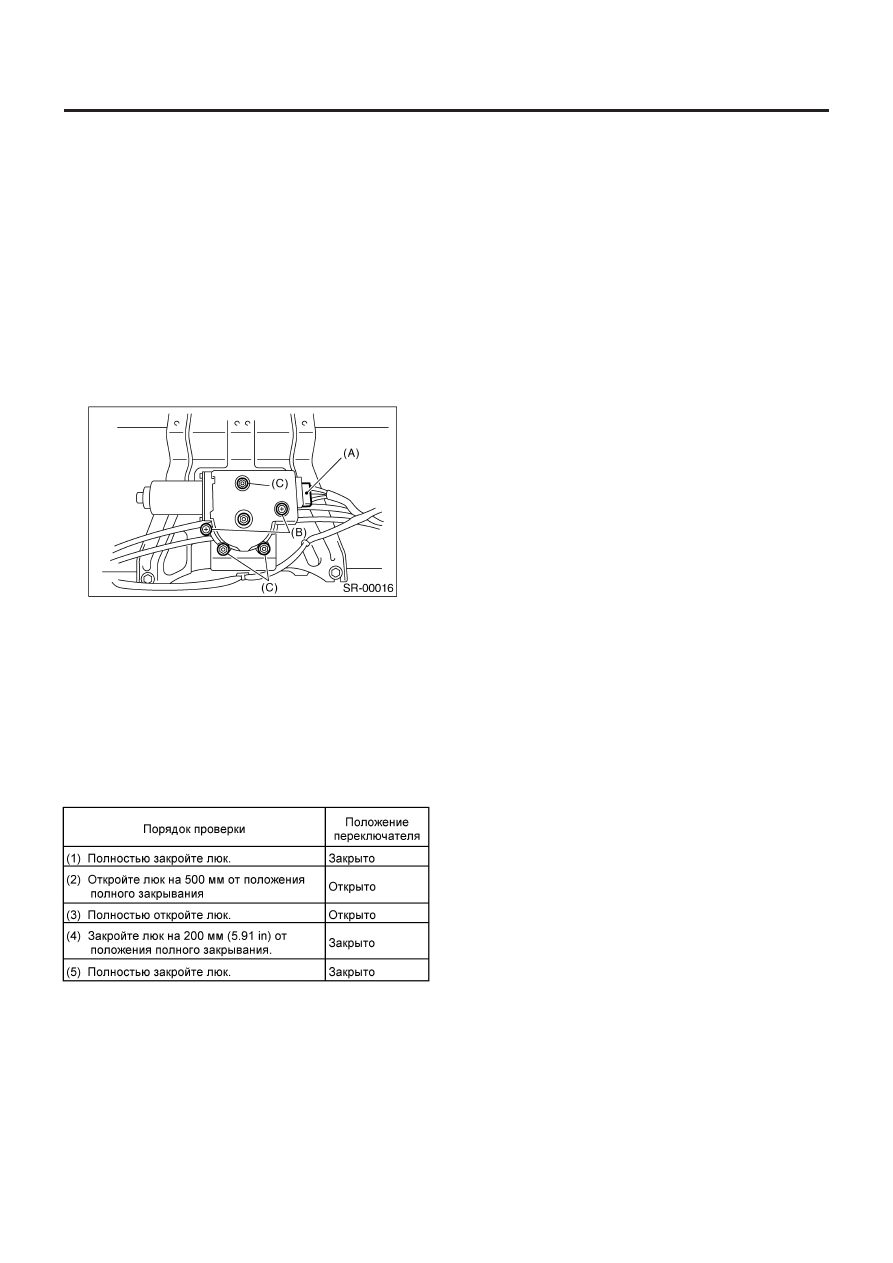

МОТОР ЛЮКА

SR-8

ВЕРХНИЙ ЛЮК/T-TOP/РЕГУЛИРУЕМЫЙ ВЕРХ (ЛЮК)

5. Мотор люка

A:  ДЕМОНТАЖ

ОСТОРОЖНО:
• При демонтаже мотора люка полностью закройте люк.
• При демонтаже зажима будьте предельно осторожны,
чтобы не повредить отделку крыши.

1) Полностью закройте люк.
2) Отсоедините кабель заземления от аккумулятора.
3) Снимите отделку крыши. <См. EI-47, ДЕМОНТАЖ, Отделка
крыши.>
4) Снимите крышку люка. <См. SR-5, ДЕМОНТАЖ, Крышка
люка.>
5) Отсоедините коннектор проводки (А) и снимите крепежный
винт мотора люка (В) и гайку (С).

B:  УСТАНОВКА

ОСТОРОЖНО:
При установке мотора люка следите за тем, чтобы не
двигать трос люка.

1) Установите мотор люка.
2) Подсоедините коннектор проводки мотора люка, а затем
подсоедините кабель заземления аккумулятора.
3) Проверьте работу люка с помощью процедуры, указанной
в таблице.

5) Установите отделку крыши. <См. EI-47, УСТАНОВКА, От-
делка крыши.>

С: РЕГУЛИРОВКА

1) Переустановка мотора люка.

(1) Полностью закройте крышку люка, затем нажимайте на

переключатель для закрывания в течение более 1 се-
кунды. (За это время люк с прерывисто пройдет 50 мм
при каждом нажатии. Также, переключатель следует
нажать несколько раз).

(2) Откройте крышку люка примерно на 400 мм.
(3) Полностью закройте крышку люка, а затем нажмите на

переключатель для закрывания на время 1 сек.
(При этой операции люк работает автоматически).

D: ОСМОТР

1. ФУНКЦИЯ АВТОМАТИЧЕСКОГО ВОЗВРАТА

1) Откройте крышку люка
2) При автоматическом закрывании люка нажмите на кнопку
для открывания и убедитесь в том, что функция автоматиче-
ского возврата работает надлежащим образом.
3) Убедитесь в том, что люк открывается на 150 мм при акти-
вации функции автоматического возврата.

ОСТОРОЖНО
Не проверяйте работу автоматического возврата, удер-
живая какую-либо часть.

ПРИМЕЧАНИЕ
Автоматическая функция отменяется в случае работы функ-
ции автоматического возврата в течение более пяти раз.
В случае отмены автоматической функции произведите пе-
реустановку. См. SR-8, РЕГУЛИРОВКА, Мотор люка.

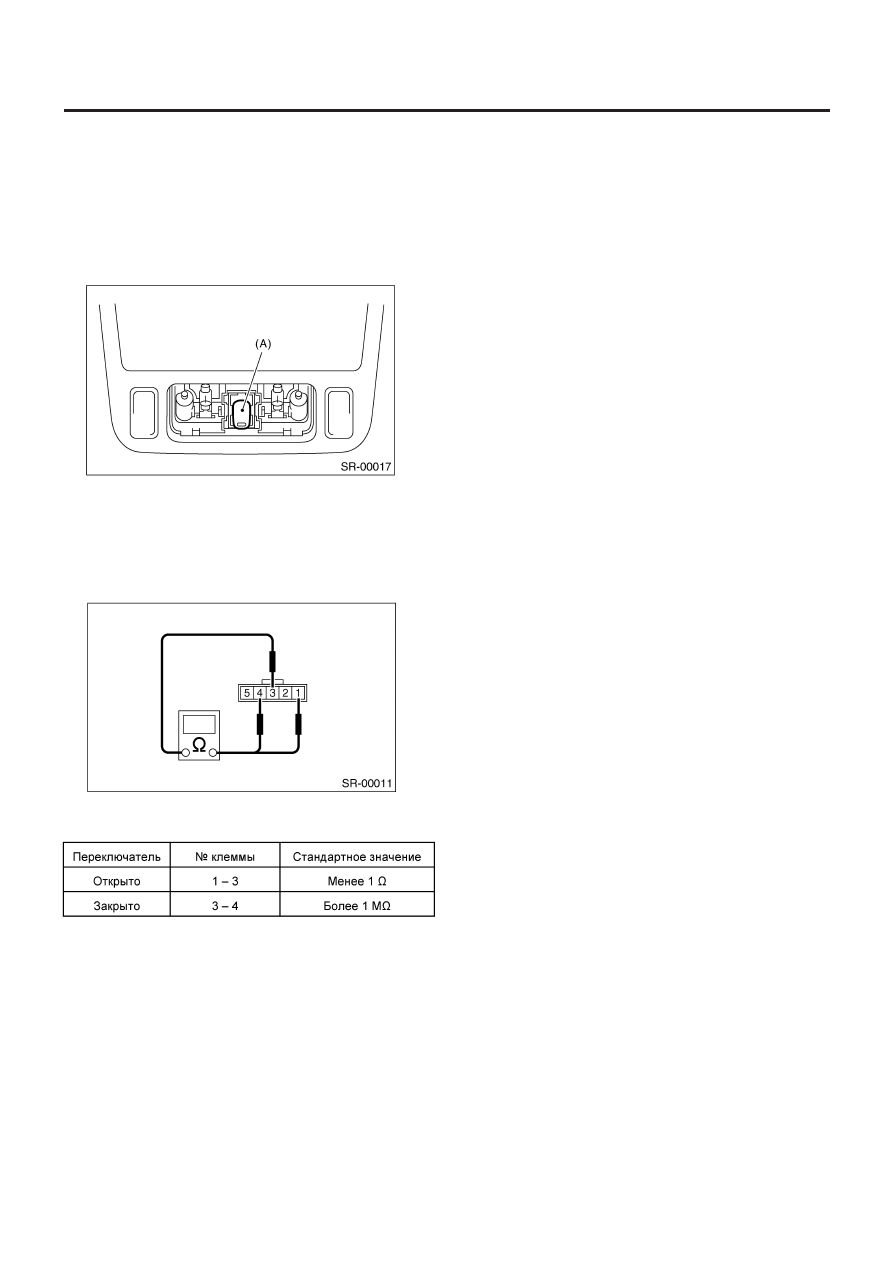

ПЕРЕКЛЮЧАТЕЛЬ ЛЮКА

SR-9

ВЕРХНИЙ ЛЮК/T-TOP/РЕГУЛИРУЕМЫЙ ВЕРХ (ЛЮК)

6. Переключатель люка

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите лампу точечной подсветки. См. LI-29, ДЕМОН-
ТАЖ, Лампа точечной подсветки.
3) Отсоедините коннекторы проводки и снимите переключа-
тель люка (А).

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

Проверьте электропроводность между клеммами во время
работы переключателем.

Переключатель  № клеммы  Стандартное значение
Открыто  1 – 3   Менее 1 _
Закрыто  3 – 4  Более 1 М_
