СИСТЕМА УПРАВЛЕНИЯ ЛЮКОМ

SR-4

ВЕРХНИЙ ЛЮК/T-TOP/РЕГУЛИРУЕМЫЙ ВЕРХ (ЛЮК)

2. Система управления люком

A: ДИАГРАММА ПРОВОДКИ

1. ЛЮК

<См. WI-263, ДИАГРАММА ПРОВОДКИ, Система люка .>

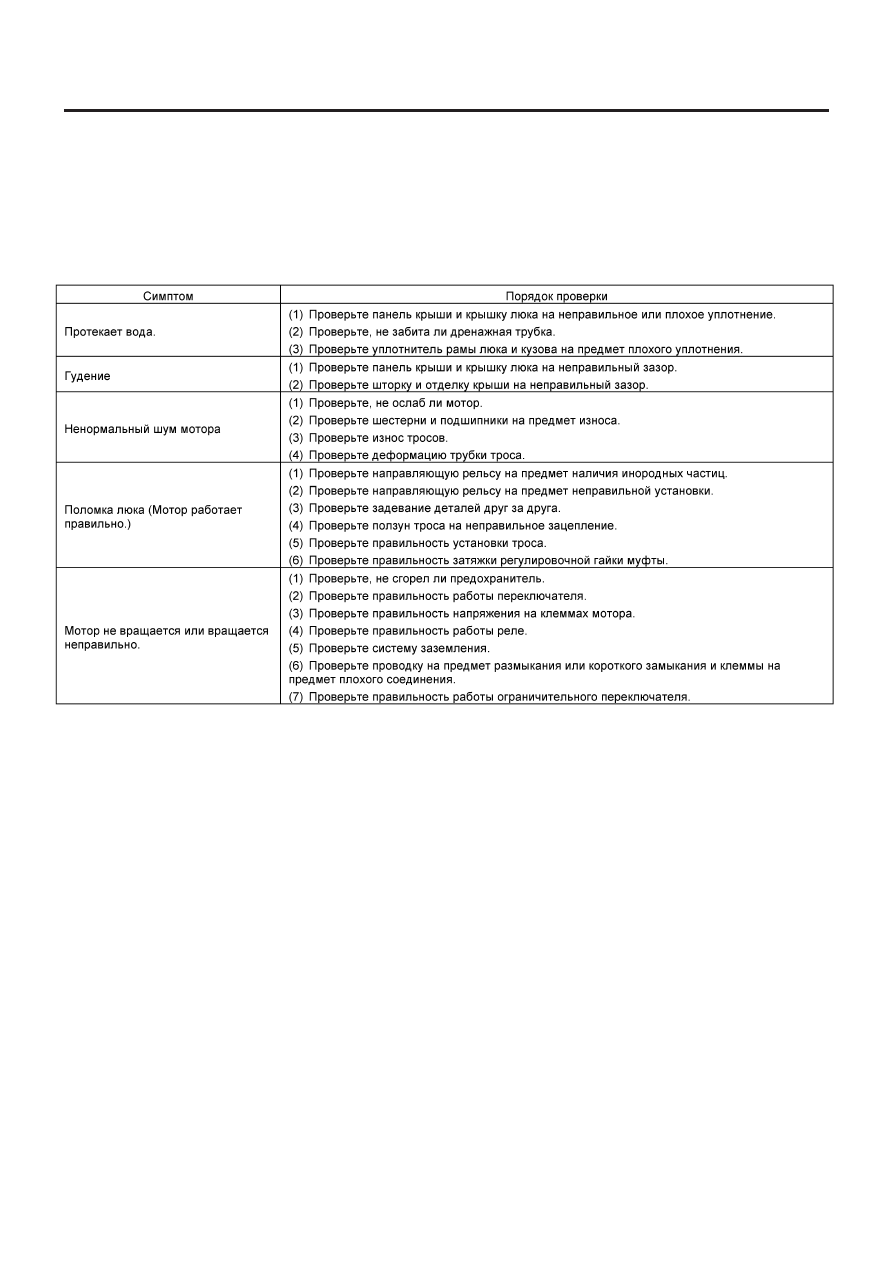

B:  ОСМОТР

КРЫШКА ЛЮКА

SR-5

ВЕРХНИЙ ЛЮК/T-TOP/РЕГУЛИРУЕМЫЙ ВЕРХ (ЛЮК)

3. Крышка люка

A:  ДЕМОНТАЖ

1) Полностью закройте крышку люка и откройте шторку.

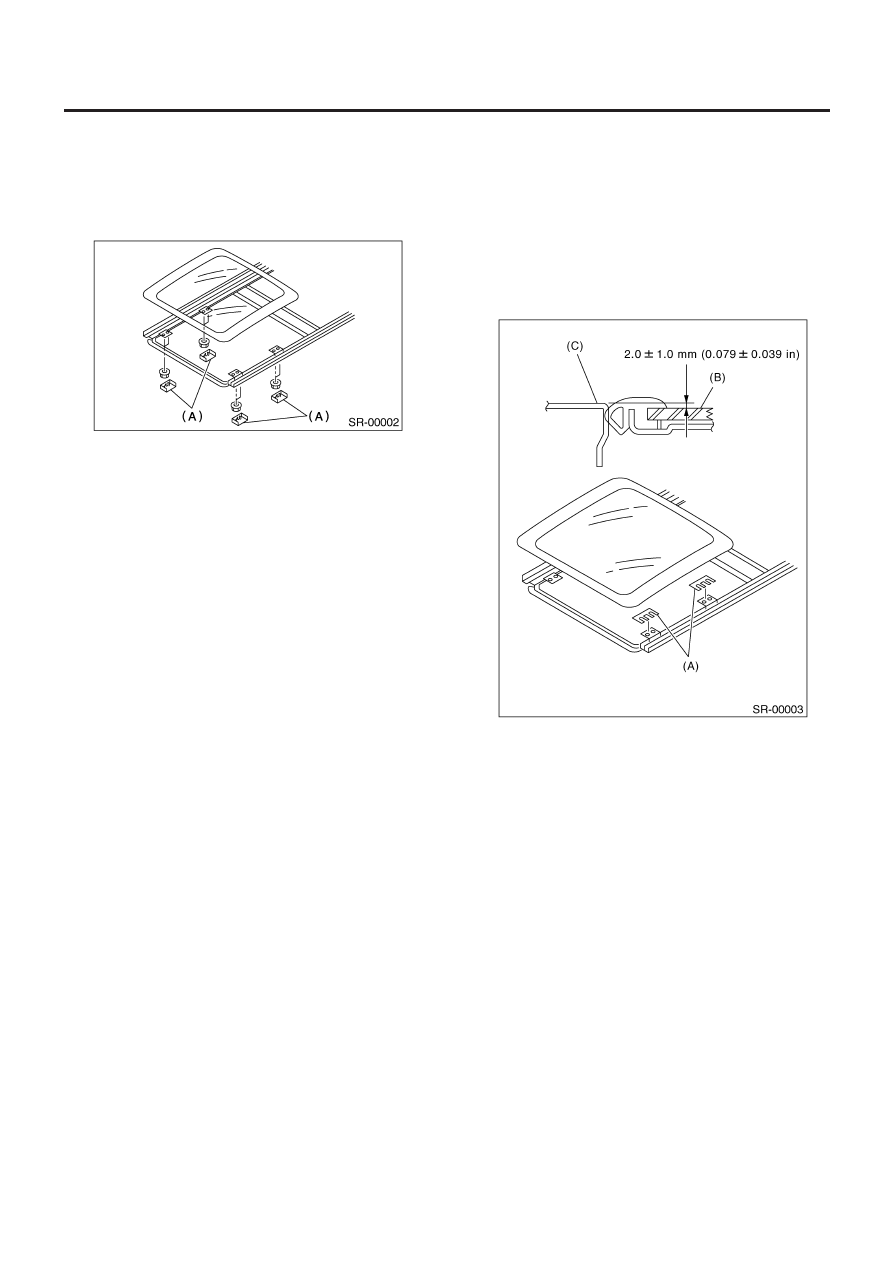

2) Отделите четыре крышки (A), а затем снимите восемь гаек.

3) Осторожно снимите крышку люка.

B:  УСТАНОВКА

Установите в обратном порядке.

C: РЕГУЛИРОВКА

1. РЕГУЛИРОВКА ВЫСОТЫ МЕЖДУ КРЫШКОЙ

ЛЮКА И ПАНЕЛЬЮ КРЫШИ

Ослабьте гайки крышки люка и отрегулируйте высоту посред-
ством добавления (максимум–четырех) или убирания (мини-
мально–нуля) регулировочных прокладок (стандарт–одна
прокладка) между крышкой люка и панелью крыши.

Разница в высоте между крышкой люка и панелью крыши:

2.0 ± 1.5 мм (0.079 ± 0.020 in)

(A) Прокладка
(B) Крышка люка
(C) Панель крыши

УСТРОЙСТВО ЛЮКА

SR-6

ВЕРХНИЙ ЛЮК/T-TOP/РЕГУЛИРУЕМЫЙ ВЕРХ (ЛЮК)

4. Устройство люка

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите отделку крыши. <См. EI-47, ДЕМОНТАЖ, Отделка
крыши.>
3) Снимите крышку люка. <См. SR-5, ДЕМОНТАЖ, Крыш-
ка люка.>

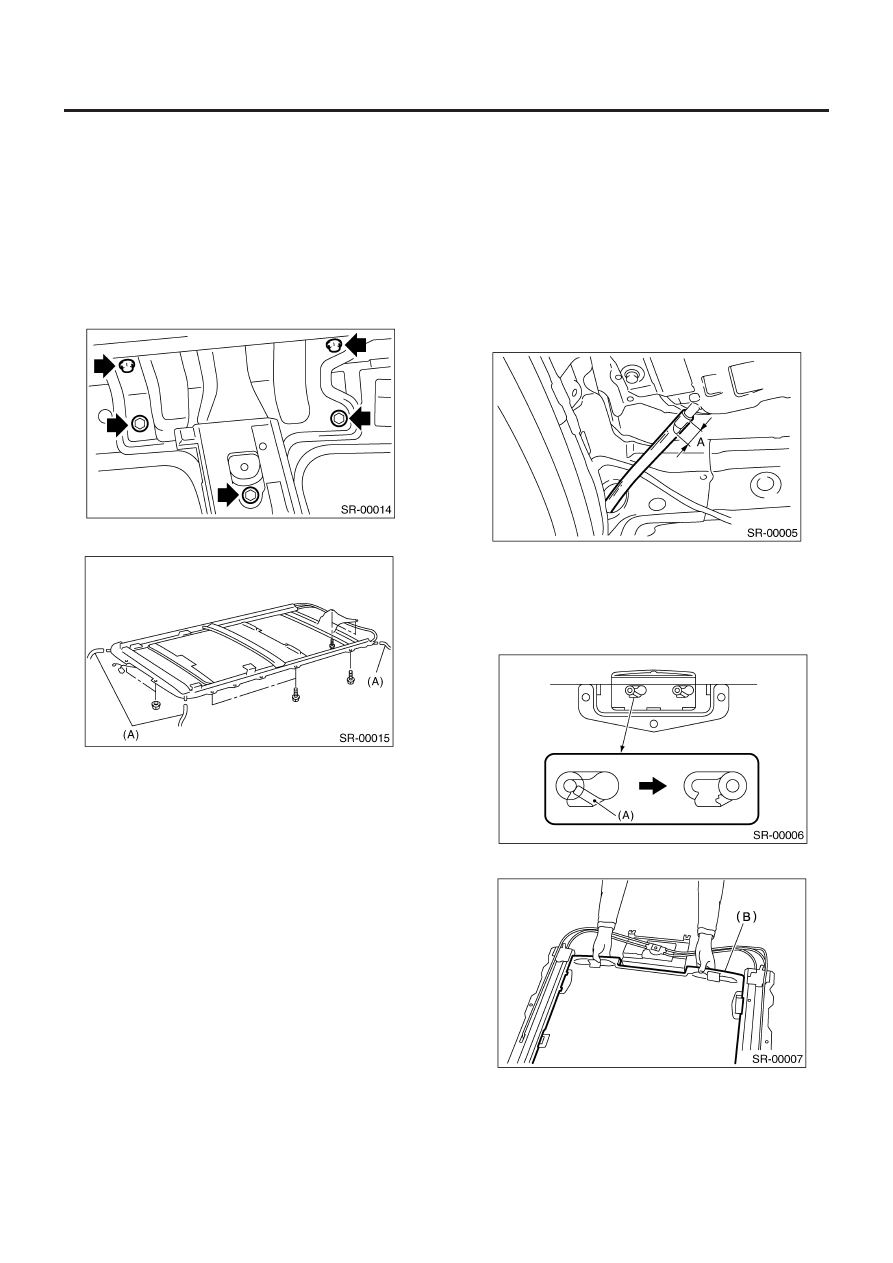

4) Отсоедините четыре дренажных трубки (А) от рамы люка.
5) Отсоедините коннектор проводки люка.
6) Открутите болты и снимите кронштейн рамы.

7) Открутите болты и гайки и отделите раму люка.

B:  УСТАНОВКА

Установите в обратном порядке.

ОСТОРОЖНО:
Следите за тем, чтобы не задеть проводку.

ПРИМЕЧАНИЕ:
• Не забудьте подсоедините коннектор проводки.
• При установке дренажной трубки надежно вставьте ее в
дренажную трубу.

Длина A:

15 мм (0.59 in) или больше

C:  РАЗБОРКА

1) Снимите раму люка.
2) Отрежьте лапку (А) передней шторки RH.
3) Снимите передний ползун RH.

4) Выньте шторку (В) из рамы люка.

D: СБОРКА

Соберите в обратном порядке.

УСТРОЙСТВО ЛЮКА

SR-7

ВЕРХНИЙ ЛЮК/T-TOP/РЕГУЛИРУЕМЫЙ ВЕРХ (ЛЮК)

E:   ОСМОТР

1. ПРОВЕРЬТЕ ПЕРЕМЕЩЕНИЕ ШТОРКИ

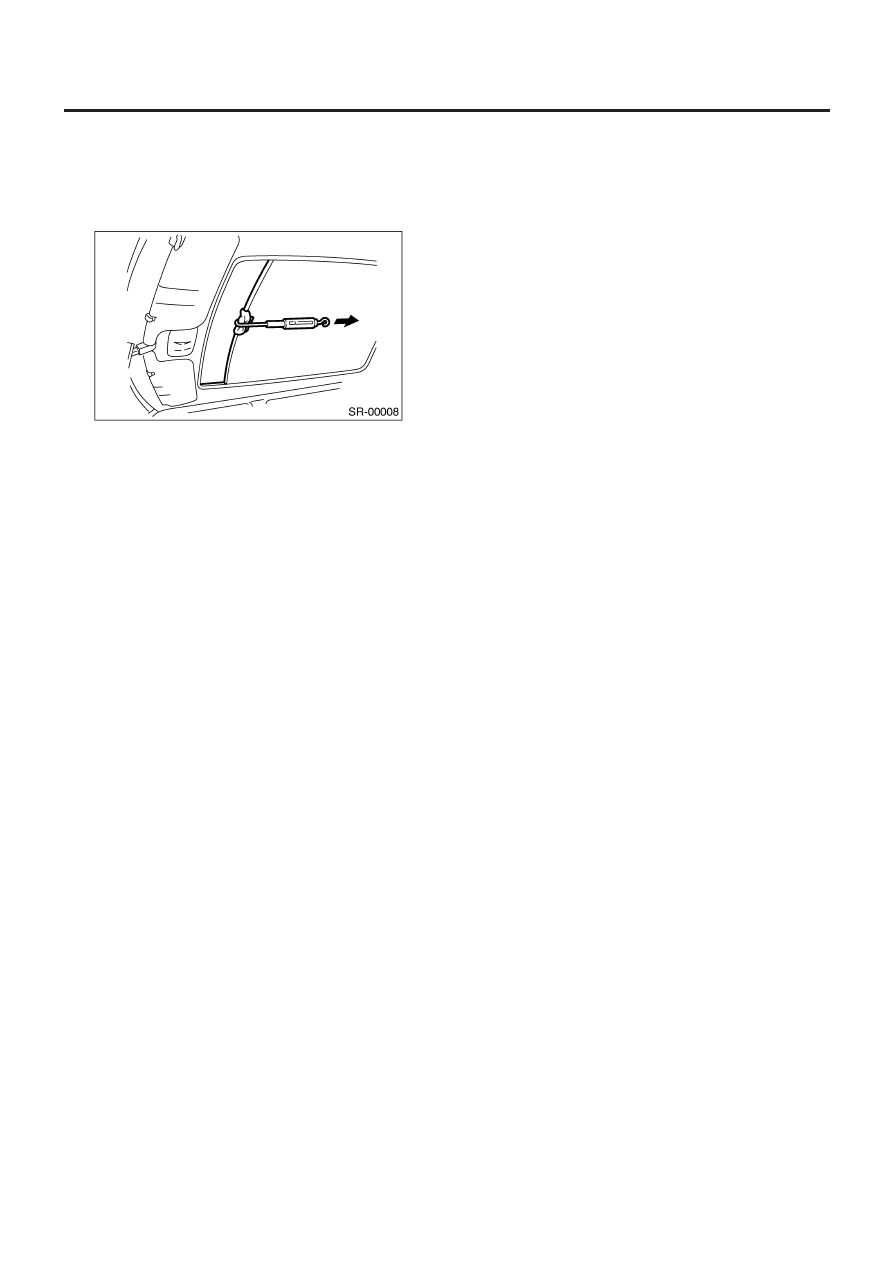

1) Прикрепите пружинные весы к краю шторки с помощью
тряпки.

2) Потяните пружинные весы, чтобы измерить нагрузку пере-
мещения шторки.

Нагрузка перемещения задней шторки:

25 Н (2.5 кгс, 5.51b) или менее

ПРИМЕЧАНИЕ:
Нагрузка перемещения будет больше в самом начале натяги-
вания пружинных весов, поэтому показания весов следует
снимать при плавном перемещении шторки.

3) Если нагрузка перемещения превышает спецификации,
проверьте правильность установки крышки люка, шторки и
устройства направляющей рельсы.
