Subaru Forester (2004 год). Руководство - часть 776

АНТЕННА ИММОБИЛАЙЗЕРА

SL-38

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

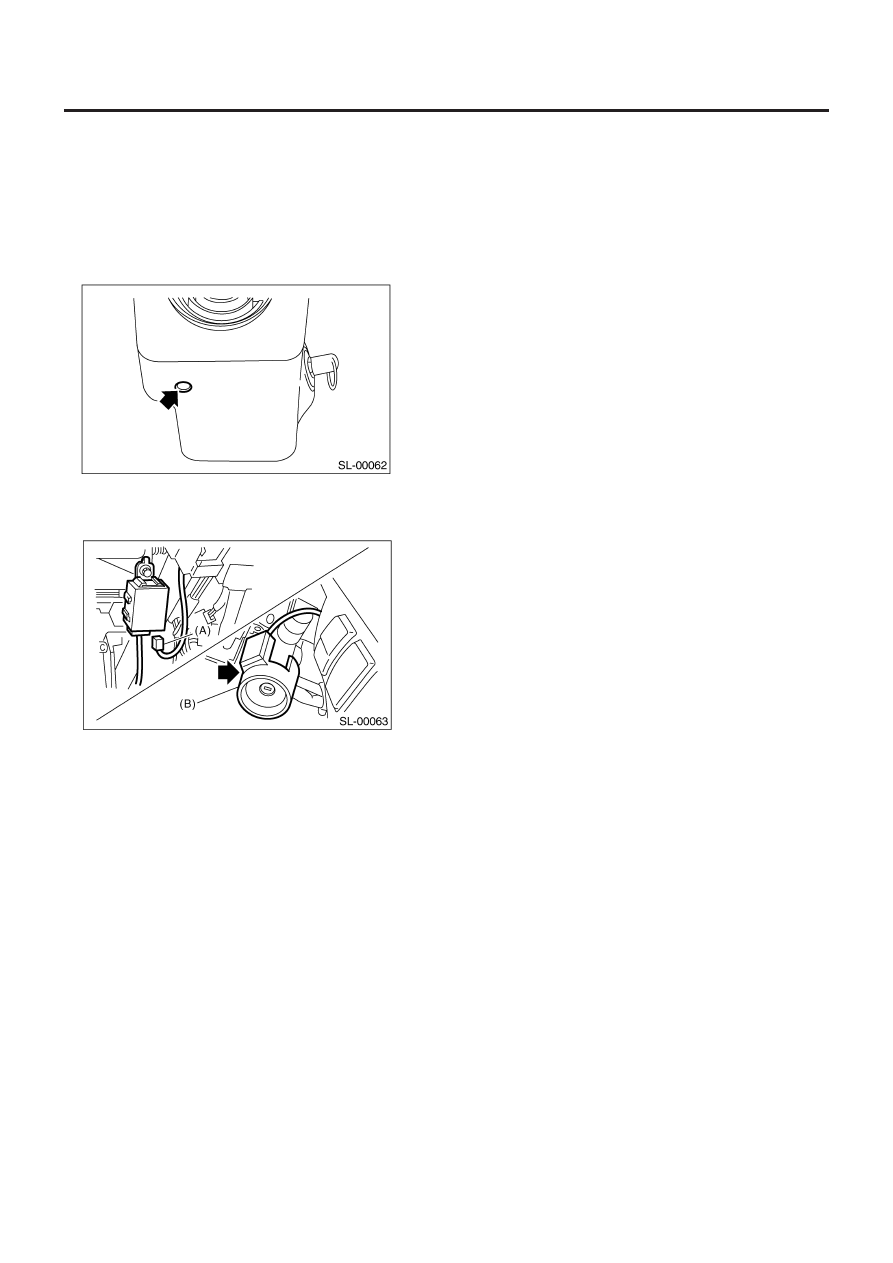

20. Антенна иммобилайзера

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите нижнюю крышку панели инструментов. <См. EI-
40, ДЕМОНТАЖ, Устройство панели инструментов.>
3) Открутите винты, отделите крышку верхней колонки и
крышку нижней колонки.

4) Отсоедините коннектор антенны иммобилайзера (A) от мо-
дуля управления иммобилайзером.
5) Открутите винт и отделите антенну иммобилайзера (B).

B:  УСТАНОВКА

Установите в обратном порядке.

МОДУЛЬ УПРАВЛЕНИЯ ДОСТУПОМ БЕЗ КЛЮЧА

SL-39

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

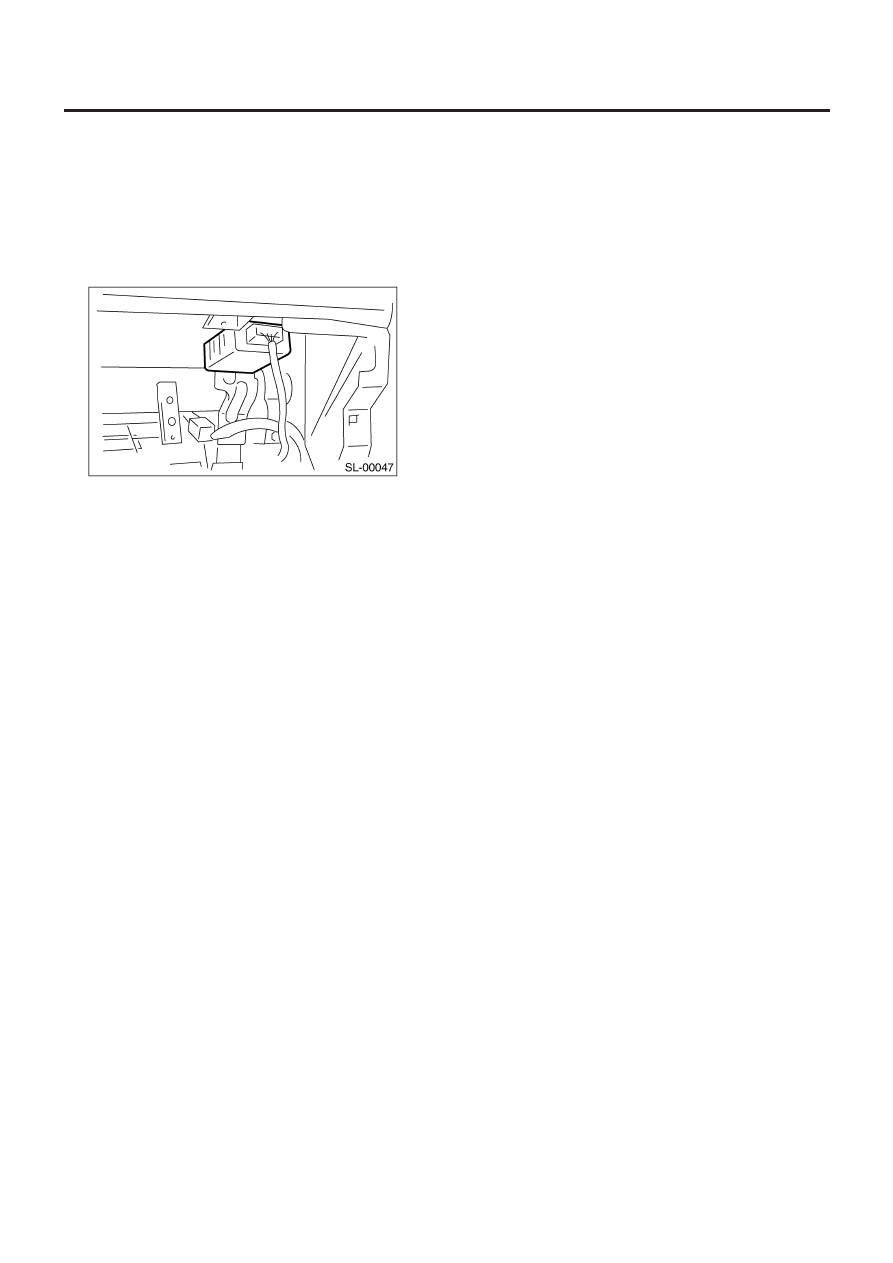

21. Модуль управления доступом без ключа

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите нижнюю крышку панели инструментов. <См. EI-
37, ДЕМОНТАЖ, Устройство панели инструментов.>
3) Открутите гайку и снимите модуль управления доступом
без ключа, отсоединив коннектор.

B:  УСТАНОВКА

Установите в обратном порядке.

МОДУЛЬ ДВОЙНОГО ЗАМКА

SL-40

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

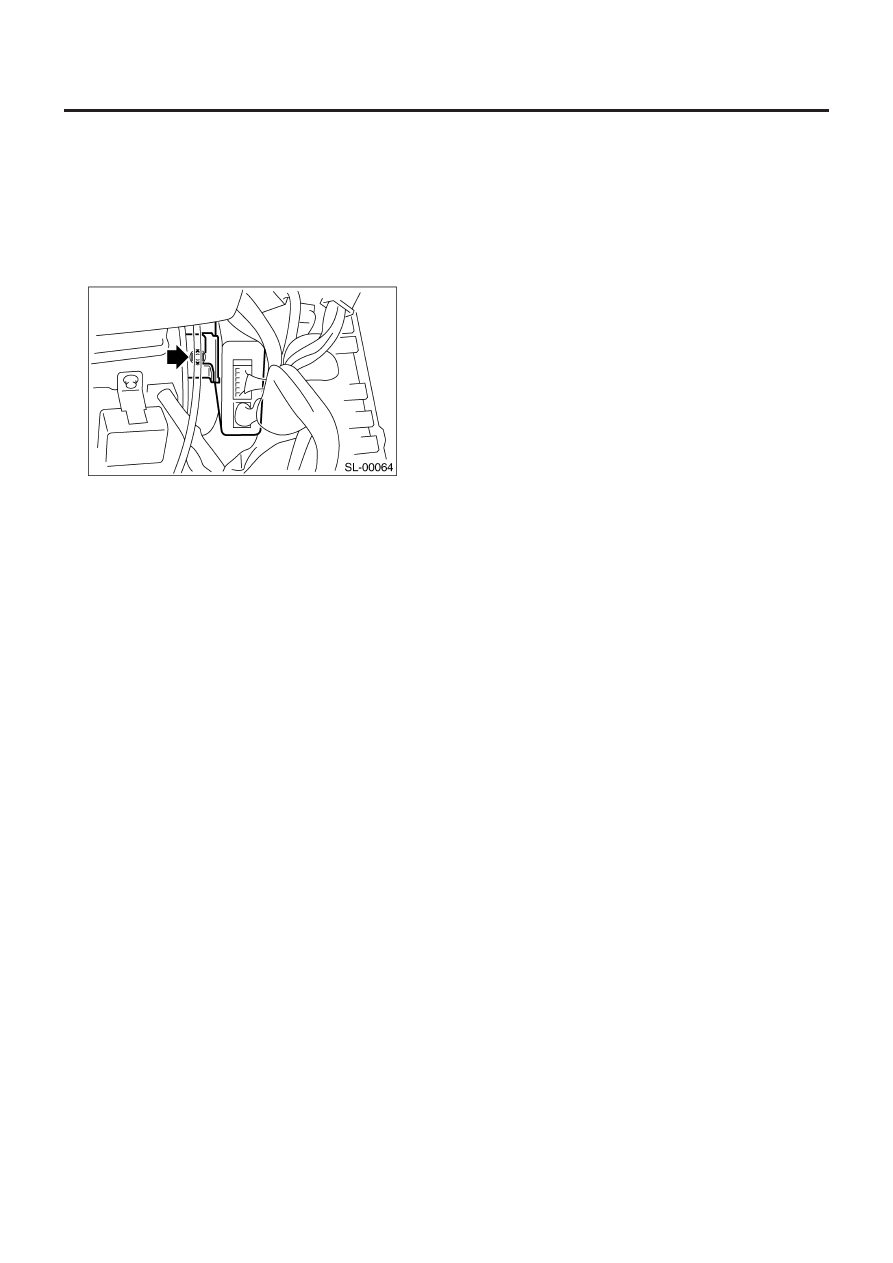

22. Модуль двойного замка

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите нижнюю крышку панели инструментов. <См. EI-
40, ДЕМОНТАЖ, Устройство панели инструментов.>
3) Открутите гайку и снимите модуль двойного замка, отсо-
единив коннектор.

B:  УСТАНОВКА

Установите в обратном порядке.

БЕСКЛЮЧЕВОЙ ПЕРЕДАТЧИК

SL-41

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

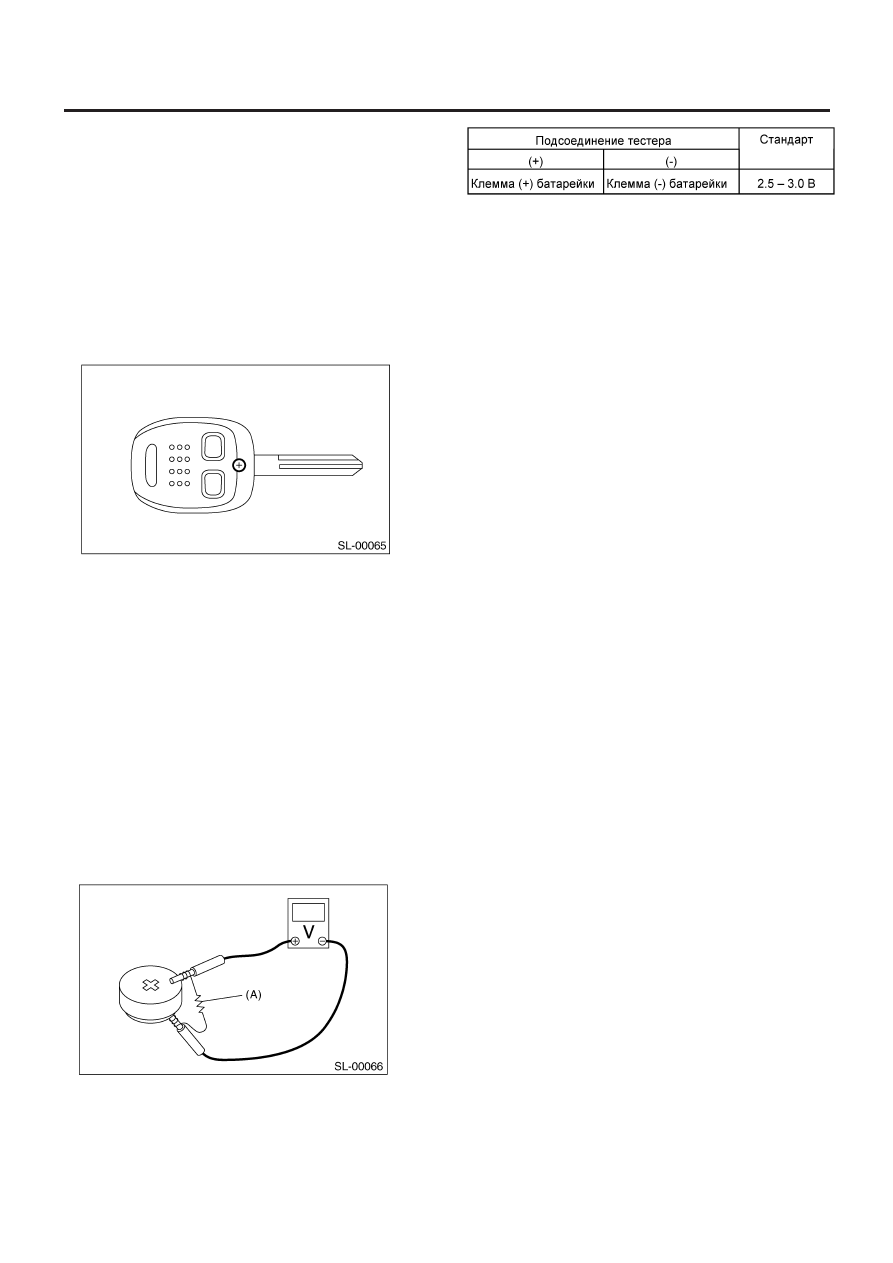

23. Бесключевой передатчик

A:  ДЕМОНТАЖ

1. БАТАРЕЙКА ПЕРЕДАТЧИКА

Выньте батарейку из передатчика.

ПРИМЕЧАНИЕ:
Для предотвращения нанесения повреждений печатной схе-
ме передатчика статическим электричеством, перед разбор-
кой передатчика дотроньтесь до какой-нибудь стальной час-
ти рукой, чтобы разрядить статическое электричество, при-
сутствующее на теле или одежде.

B:  УСТАНОВКА

1. БАТАРЕЙКА ПЕРЕДАТЧИКА

Установите в обратном порядке.

C: ОСМОТР

1. БАТАРЕЙКА ПЕРЕДАТЧИКА

Измерьте напряжение между плюсовой клеммой батарейки
(+) и минусовой клеммой батарейки (-).

ПРИМЕЧАНИЕ:
Во время замера происходит разрядка батарейки. Проводи-
те замер не дольше 5 секунд.
Во время замера напряжения батарейки напряжение падает
более, чем на 1.8 вольт через 3 секунды.

(А) Сопротивление 300 Ом

В случае несоответствия замените батарейку. (Используйте
CR1620 или эквивалент.)

D:  ЗАМЕНА

1. РЕГИСТРАЦИЯ ПЕРЕДАТЧИКА

ПРИМЕЧАНИЕ:
• Для отдельно взятого автомобиля возможно зарегистриро-
вать не более трех передатчиков.
• При замене передатчика (ключа), также необходима реги-
страция в системе иммобилайзера.

1) Снимите крышку бокового порога со стороны водителя и
подсоедините регистрационные коннекторы в нижней части
передней стойки.
2) Откройте дверной замок.
3) Для регистрации, два раза нажмите на любую кнопку пере-
датчика, нажимая на переключатель дверного замка водите-
ля в положении открывания.
4) Дверной замок автоматически закроется и откроется. Это
означает завершение регистрации передатчика для первого
передатчика.
5) Если требуется провести регистрацию второго и третьего
передатчика, повторите процедуры в шагах 3) и 4).
6) После завершения всех регистрационных операций отсо-
едините регистрационные коннекторы. После подтвержде-
ния правильности работы только что зарегистрированного
передатчика (-ков) по запиранию и отпиранию дверей, уста-
новите крышку бокового порога со стороны водителя.
