ВНЕШНЯЯ РУЧКА ЗАДНЕЙ (5-Й) ДВЕРИ

SL-30

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

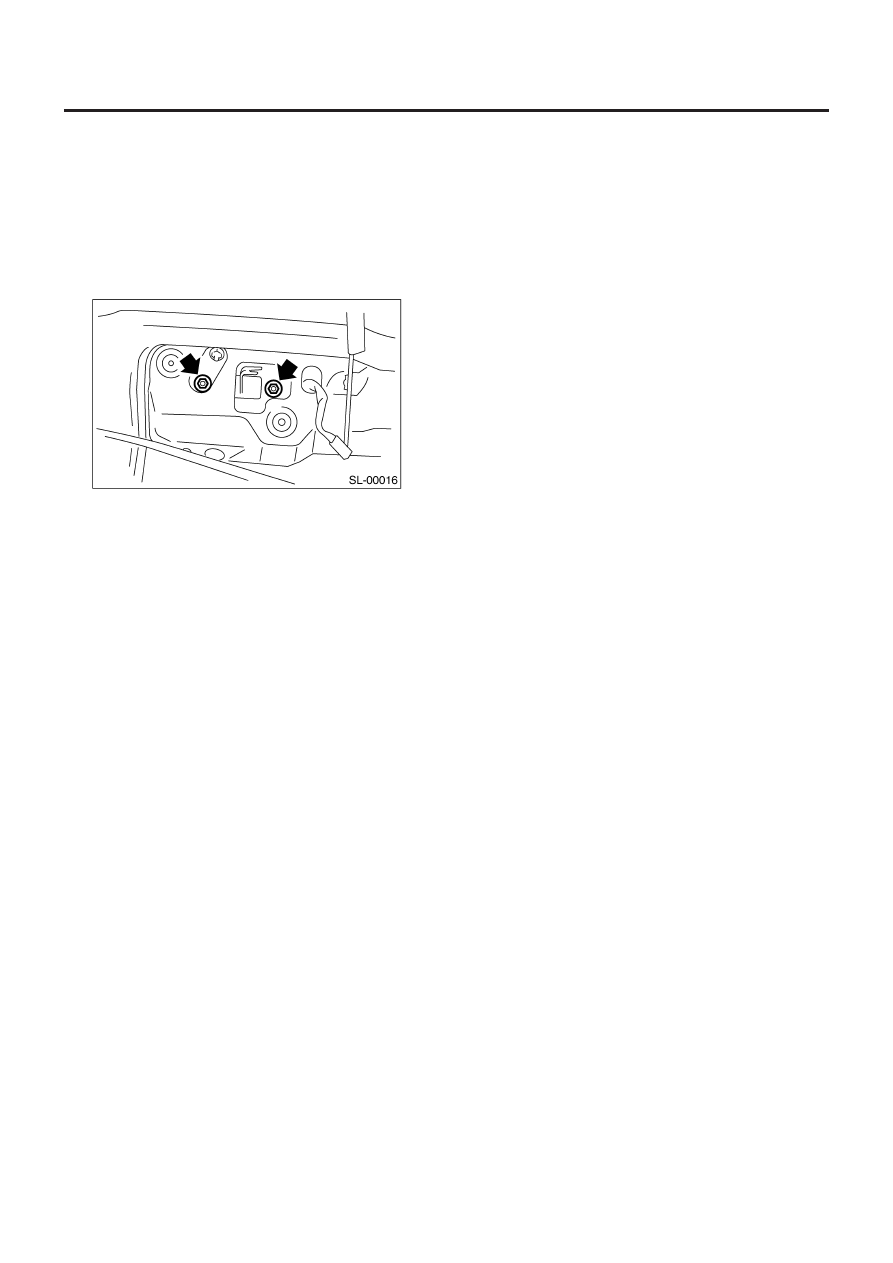

12. Внешняя ручка задней (5-й) двери

A:  ДЕМОНТАЖ

1) Снимите отделку задней двери. <См. EI-48, ДЕМОНТАЖ,
Отделка задней двери.>
2) Снимите устройство мотора заднего стеклоочистителя.
См. WW-17, ДЕМОНТАЖ, Мотор заднего стеклоочистителя.
3) Снимите заднюю отделку.
4) Снимите трос и открутите две гайки.

5) Снимите внешнюю ручку задней двери.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Убедитесь в том, что внешняя ручка работает правильно пос-
ле установки.

C: ОСМОТР

1) Убедитесь в том, что трос не деформирован.
2) Убедитесь в беспрепятственной работе рычага и троса.

УСТРОЙСТВО ЗАЩЕЛКИ ЗАДНЕЙ ДВЕРИ

SL-31

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

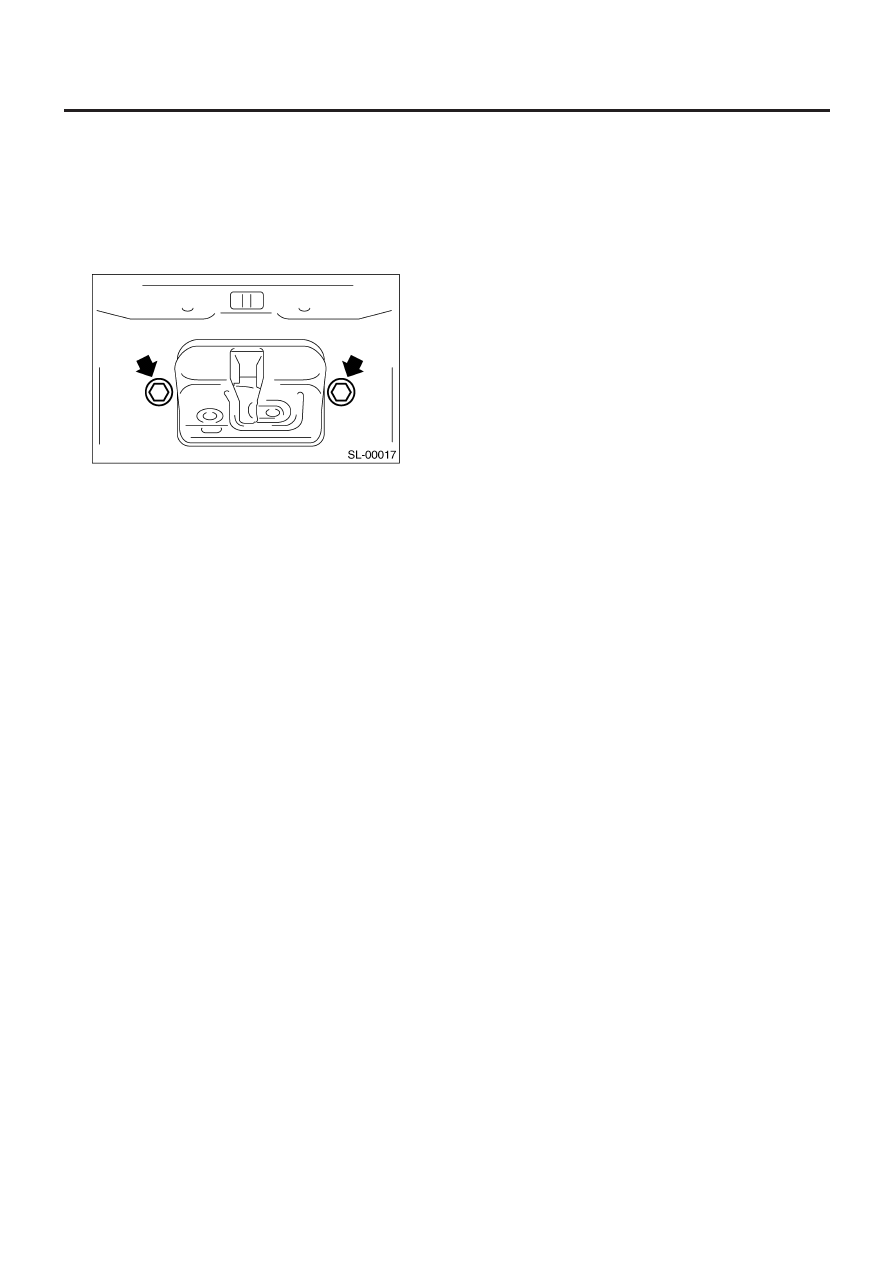

13. Устройство защелки задней двери

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите отделку задней двери. <См. EI-48, ДЕМОНТАЖ,
Отделка задней двери.>
3) Снимите три болта.

4) Снимите устройство защелки задней двери, а затем отсо-
едините коннекторы.
5) Снимите трос внешней ручки задней двери, а затем сними-
те устройство защелки задней двери.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Убедитесь в том, что замок работает правильно после уста-
новки.

C: ОСМОТР

1) Убедитесь в том, что трос не деформирован.
2) Убедитесь в беспрепятственной работе рычага и троса.

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ ЗАМКА ЗАЩЕЛКИ ЗАДНЕЙ ДВЕРЦЫ

SL-32

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

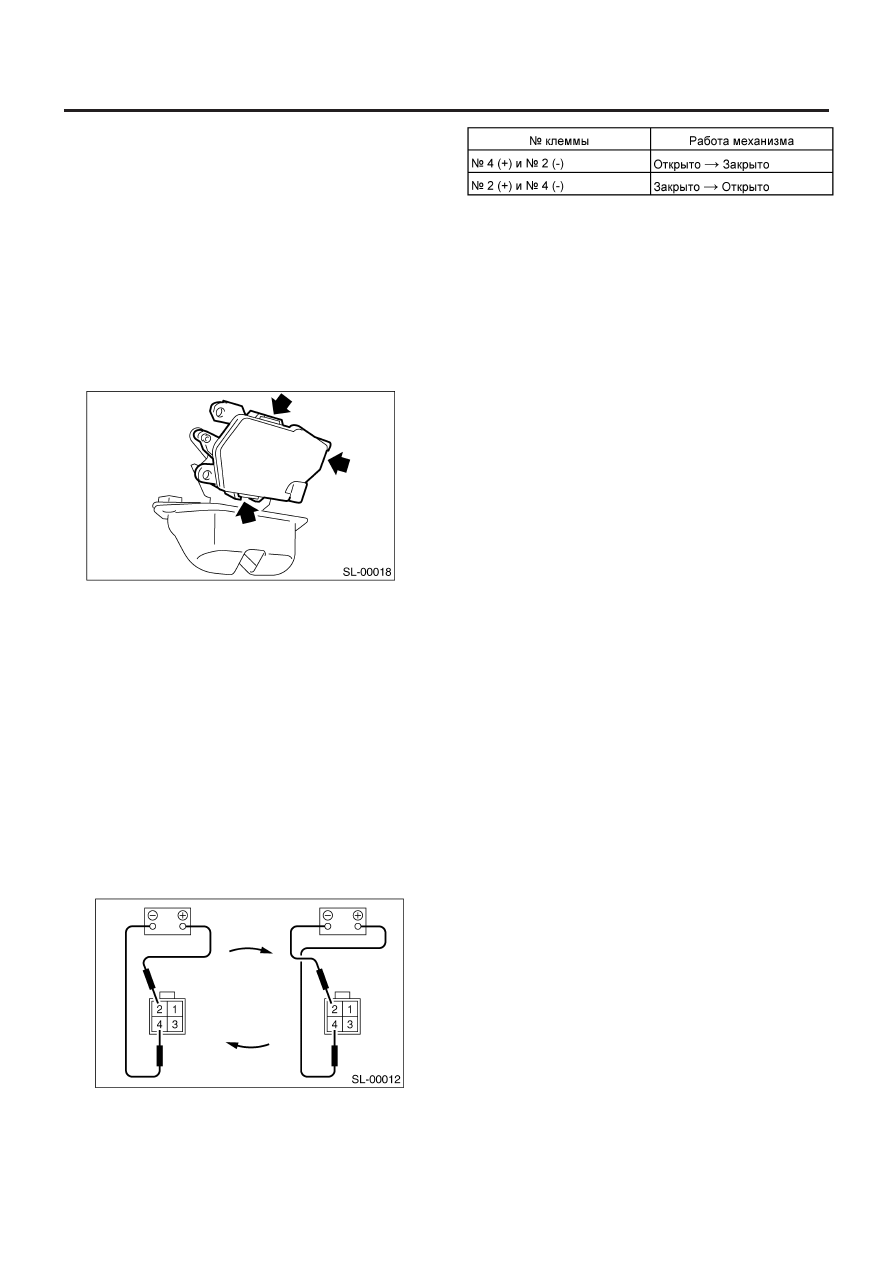

14. Исполнительный механизм замка

защелки задней дверцы

A:  ДЕМОНТАЖ

1) Снимите устройство защелки задней двери. <См. SL-31,
ДЕМОНТАЖ, Устройство защелки задней двери.>
2) Снимите три лапы, а затем снимите исполнительный меха-
низм замка защелки задней двери с устройства защелки зад-
ней двери.

ОСТОРОЖНО
Не применяйте чрезмерных усилий при демонтаже ис-
полнительного механизма замка защелки задней две-
ри. Это может привести к деформации прилегающих
участков лапок.

B:  УСТАНОВКА

Установите в обратном порядке.

ОСТОРОЖНО
Не забудьте выровнять паз рычага устройства защелки
задней двери ч рычагом исполнительного механизма.

ПРИМЕЧАНИЕ:
Убедитесь в том, что замок работает правильно после уста-
новки.

C: ОСМОТР

1) Отсоедините коннектор проводки исполнительного меха-
низма замка двери.
2) Подсоедините аккумулятор к клеммам исполнительного
механизма замка двери.

В случае несоответствия замените исполнительный меха-
низм замка защелки задней дверцы.

УСТРОЙСТВО ЗАМКА ПЕРЕДНЕГО КАПОТА

SL-33

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

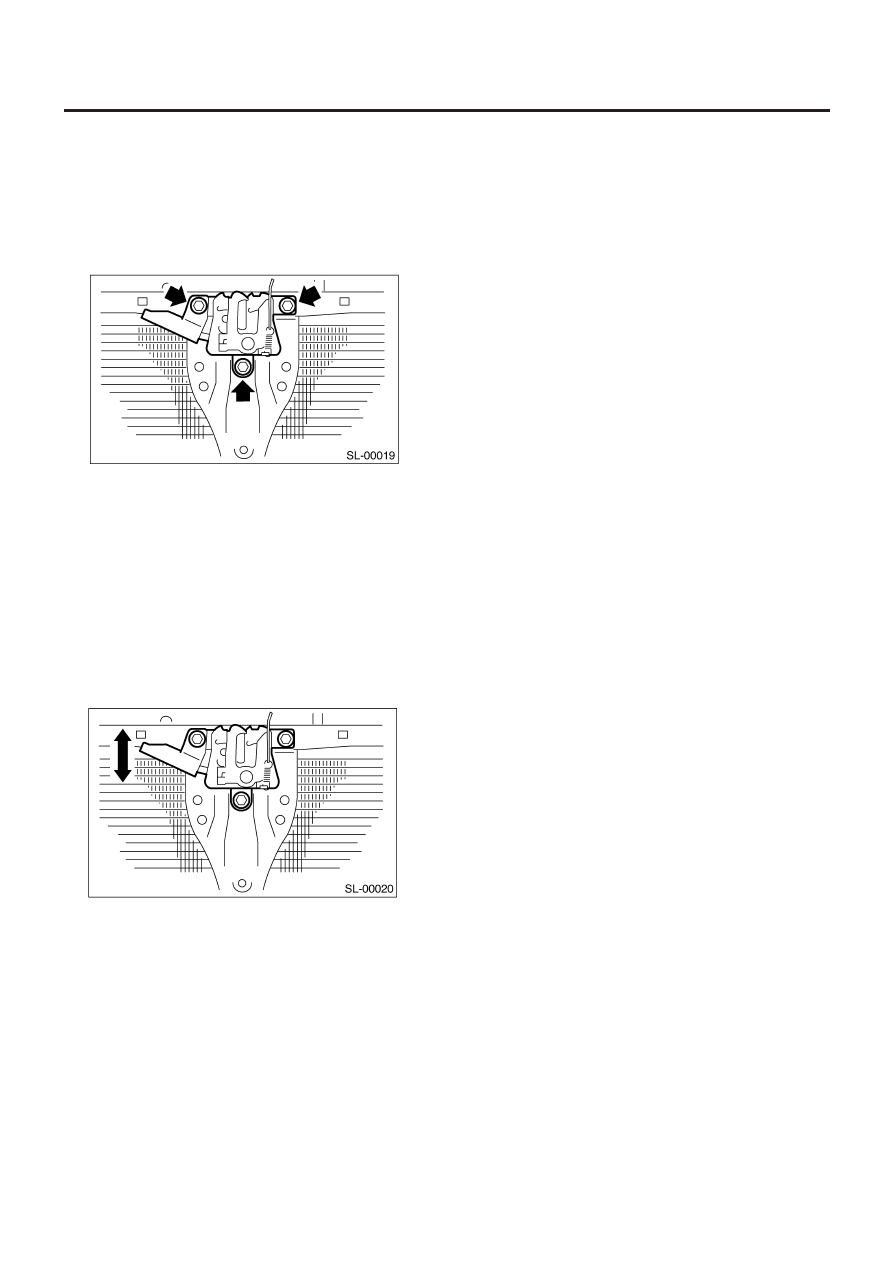

15. Устройство замка переднего капота

A:  ДЕМОНТАЖ

1) Откройте капот.
2) Снимите переднюю решетку
3) Открутите болт. Снимите устройство замка капота.
4) Снимите высвобождающий трос с устройства замка.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
• Нанесите смазку на трущиеся детали.
• Убедитесь в том, что высвобождающий трос работает пра-
вильно после установки.

C: РЕГУЛИРОВКА

Ослабьте болт. Отрегулируйте устройство замка, перемещая
его вверх и вниз.

D:  ОСМОТР

1) Проверьте боек на предмет погнутости или ненормального
износа.
2) Проверьте рычаг безопасности на предмет неправильно-
го хода.
3) Проверьте другие рычаги и пружину на образование ржав-
чины и наличие неплавного движения.
