Subaru Forester (2004 год). Руководство - часть 772

ПЕРЕДНЯЯ ВНУТРЕННЯЯ РУЧКА

SL-22

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

4. Передняя внутренняя ручка

A:  ДЕМОНТАЖ

1) Снимите отделку двери. <См. EI-35, ДЕМОНТАЖ, Отделка
передней двери.>
2) Снимите уплотнительную крышку. <См. EB-13, ДЕМОН-
ТАЖ, Передняя уплотнительная крышка.>

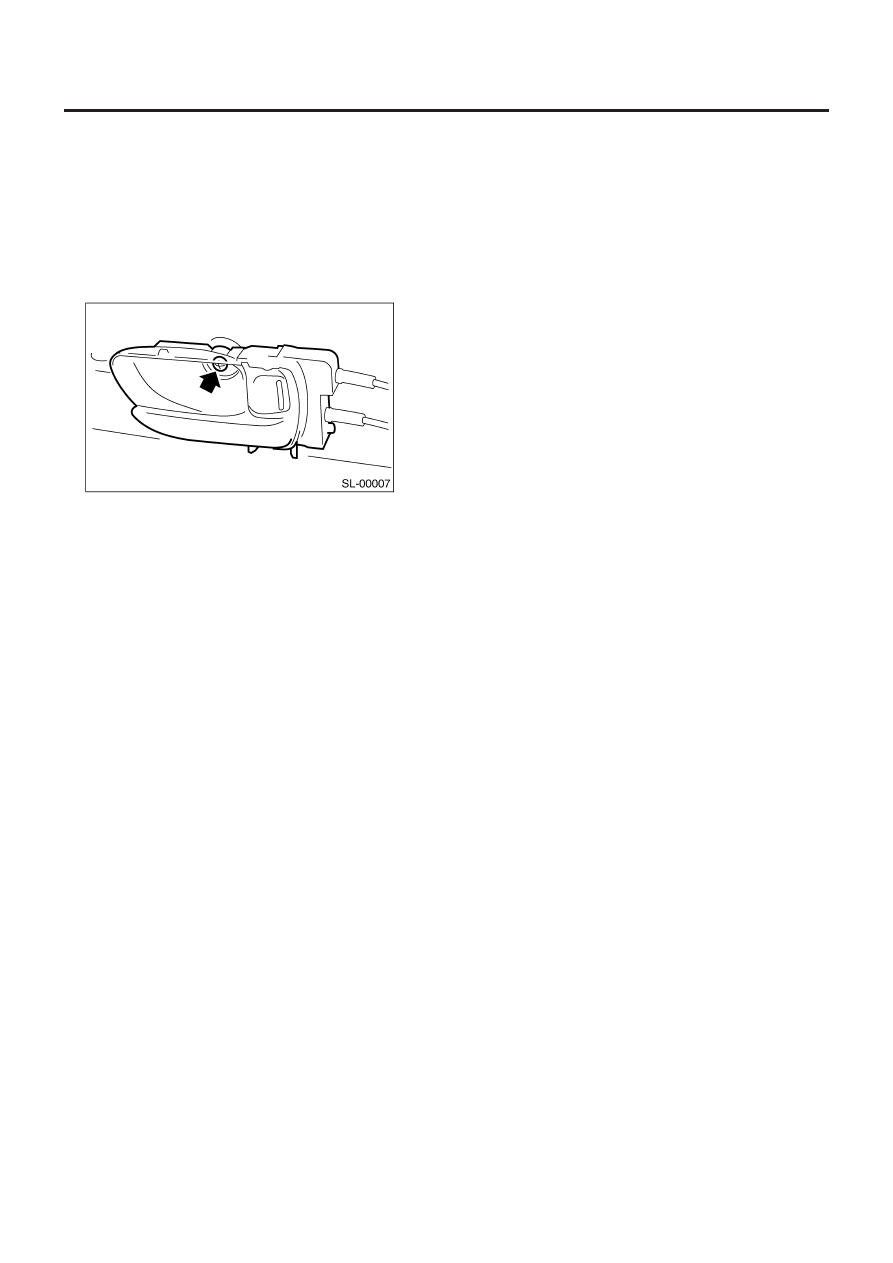

3) Снимите винт и два тяговых соединения.
4) Снимите переднюю внутреннюю ручку.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Убедитесь в том, что внутренняя ручка работает правильно
после установки.

C: ОСМОТР

1) Убедитесь в том, что тяга не деформирована.
2) Убедитесь в беспрепятственной работе рычага и тяги.

ПРИМЕЧАНИЕ
Если ручка представляет собой закрытый тип, убедитесь в
том, что на соединительной части троса находится достаточ-
ное количество смазки. Если смазки недостаточно, нанесите
ее до подсоединения троса.

ПЕРЕДНЯЯ ВНЕШНЯЯ РУЧКА

SL-23

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

5. Передняя внешняя ручка

A:  ДЕМОНТАЖ

1) Снимите отделку двери. <См. EI-35, ДЕМОНТАЖ, Отделка
передней двери.>

ОСТОРОЖНО:
Не применяйте чрезмерных усилий при демонтаже ручки
с дверной панели, так как это может деформировать ее.

2) Снимите уплотнительную крышку. <См. EB-13, ДЕМОН-
ТАЖ, Передняя уплотнительная крышка.>
3) Снимите переднюю внутреннюю ручку. См. SL-22, ДЕМОН-
ТАЖ, Передняя внутренняя ручка.
4) Снимите трос с держателя троса, чтобы трос двигался сво-
бодно.

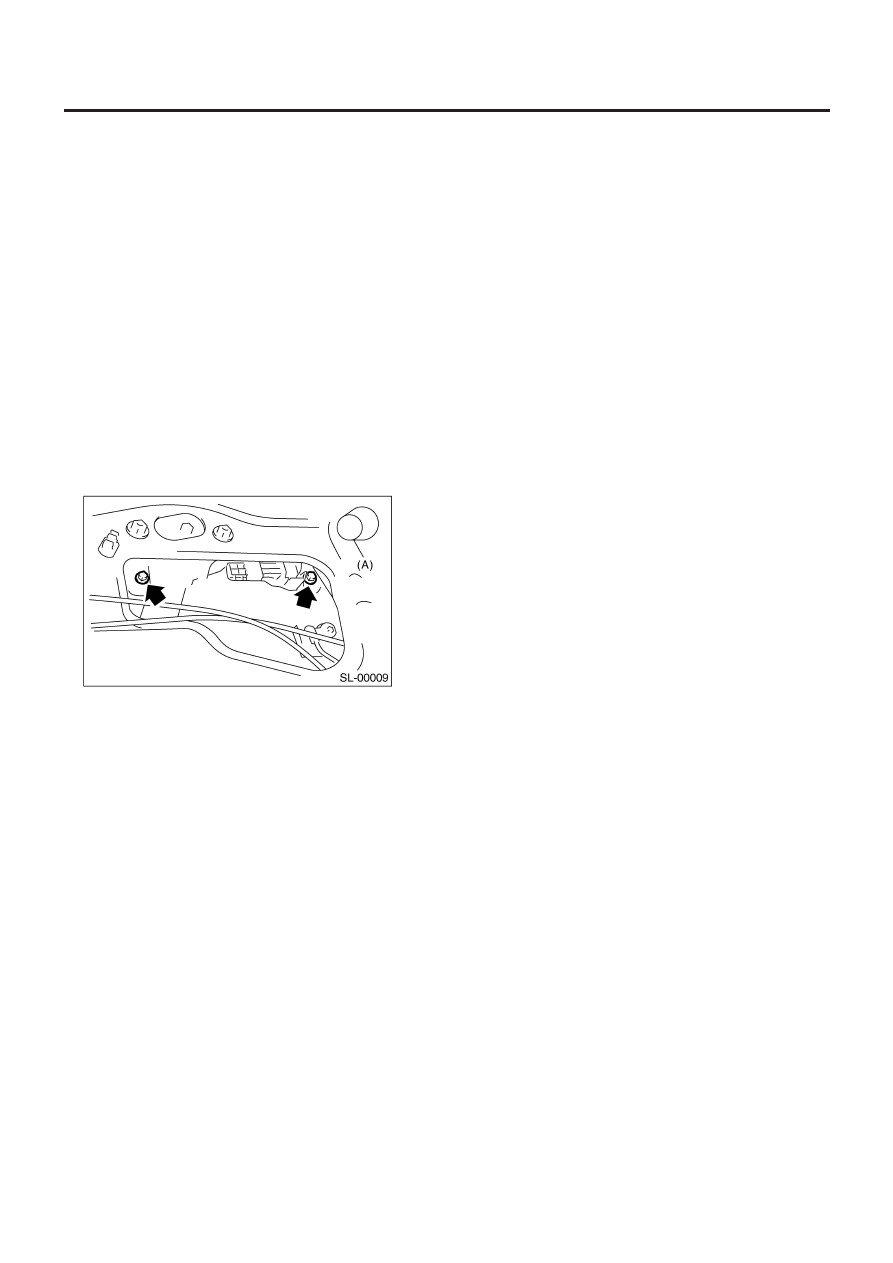

5) Открутите два болта и фиксатор тяги, а затем снимите пе-
реднюю внешнюю ручку.

ПРИМЕЧАНИЕ
Задний болт можно снять из сервисного отверстия (А) внут-
ренней панели, отрегулировав положение стекла.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Убедитесь в том, что внешняя ручка работает правильно пос-
ле установки.

C: ОСМОТР

1) Убедитесь в том, что трос не деформирован.
2) Убедитесь в беспрепятственной работе рычага и тяги.

УСТРОЙСТВО ЗАЩЕЛКИ ПЕРЕДНЕЙ ДВЕРИ

SL-24

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

6. Устройство защелки передней двери

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите отделку двери. <См. EI-35, ДЕМОНТАЖ, Отделка
передней двери.>
3) Снимите уплотнительную крышку. <См. EB-13, ДЕМОН-
ТАЖ, Передняя уплотнительная крышка.>
4) Снимите переднюю внутреннюю ручку. <См. SL-22, ДЕ-
МОНТАЖ, Передняя внутренняя ручка.>

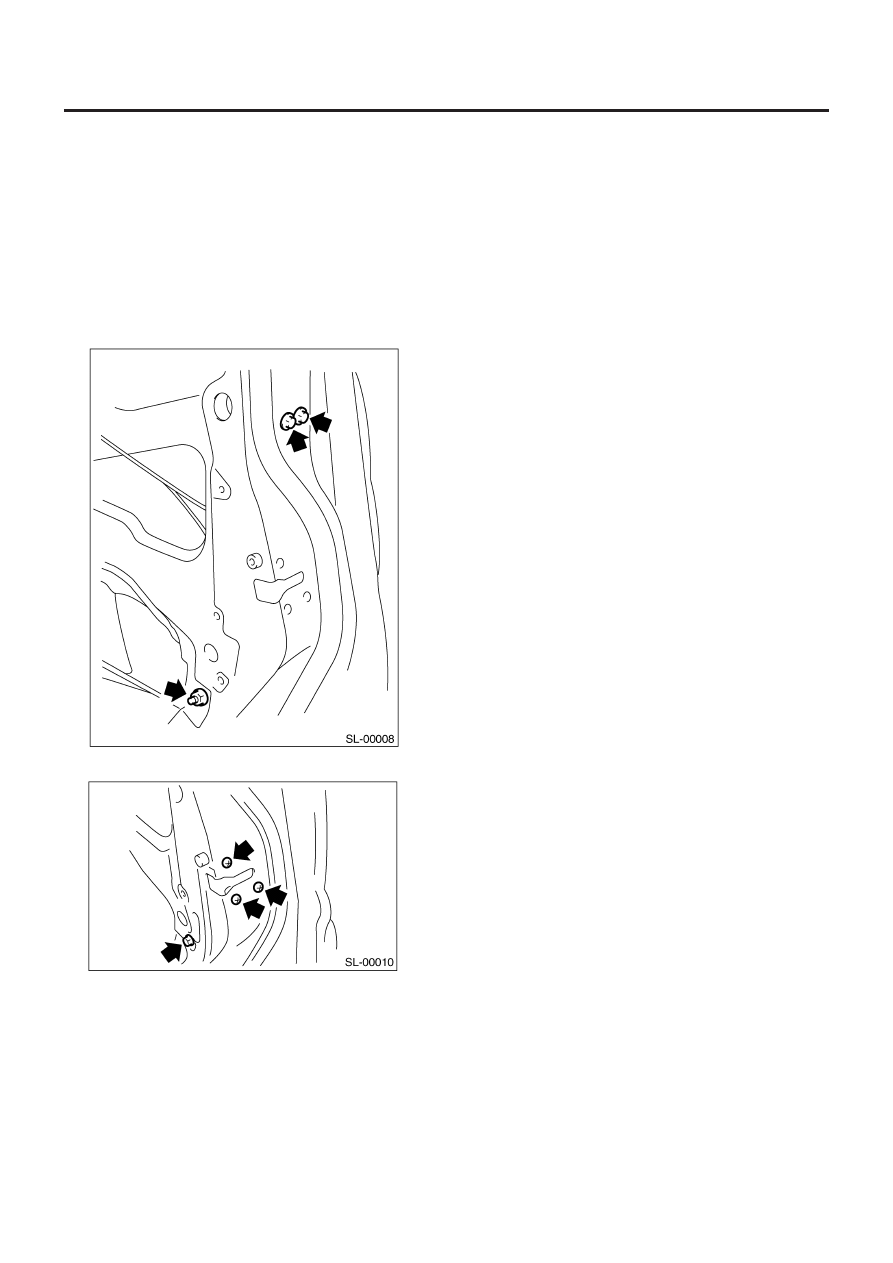

5) Снимите два болта и гайку, а затем снимите направляю-
щую рельсу.

6) Снимите три винта и болт.

7) Снимите устройство защелки передней двери, а затем от-
соедините коннектор.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Убедитесь в том, что замок работает правильно после уста-
новки.

C: ОСМОТР

1) Убедитесь в том, что трос не деформирован.
2) Убедитесь в беспрепятственной работе рычага, тяги и троса.

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ ЗАМКА ПЕРЕДНЕЙ ДВЕРИ

SL-25

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

7. Исполнительный механизм замка

передней двери

A:  ДЕМОНТАЖ

1) Снимите устройство защелки передней двери. <См.SL-24,
ДЕМОНТАЖ, Устройство защелки передней двери.>

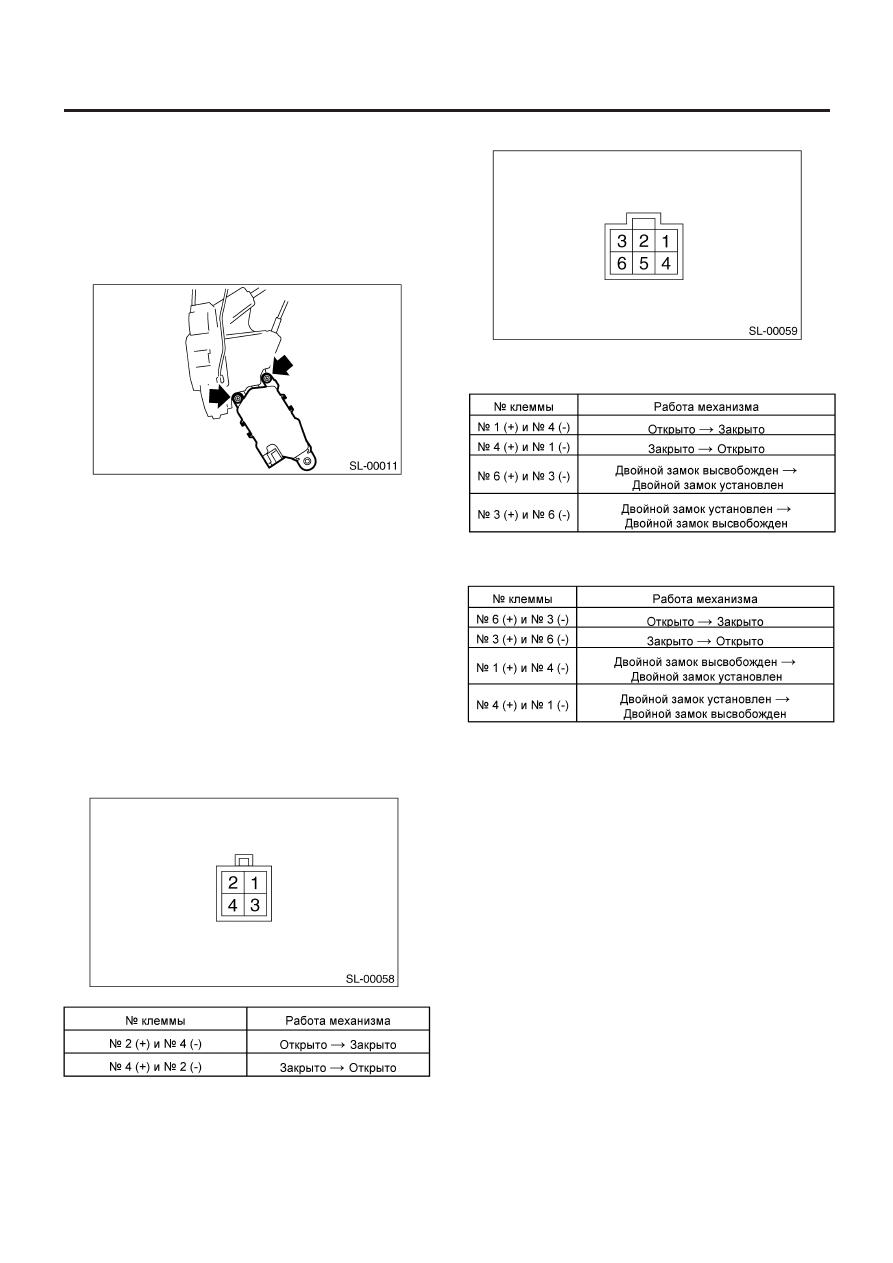

2) Открутите два винта и снимите исполнительный механизм
замка передней двери.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Убедитесь в том, что замок работает правильно после уста-
новки.

C: ОСМОТР

1) Отсоедините коннектор проводки исполнительного меха-
низма замка двери.
2) Подсоедините аккумулятор к клеммам исполнительного
механизма замка двери.
В случае несоответствия замените исполнительный меха-
низм замка передней двери.

1. Без двойного замка

2. С двойным замком

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ ПРАВОЙ ДВЕРИ:

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ ЛЕВОЙ ДВЕРИ:
