ВЕРХНИЙ ЛЮК/T-TOP/
РЕГУЛИРУЕМЫЙ ВЕРХ (ЛЮК)

Стр.

SR

ОБЩЕЕ ОПИСАНИЕ

SR-2

ВЕРХНИЙ ЛЮК/T-TOP/РЕГУЛИРУЕМЫЙ ВЕРХ (ЛЮК)

1. Общее описание

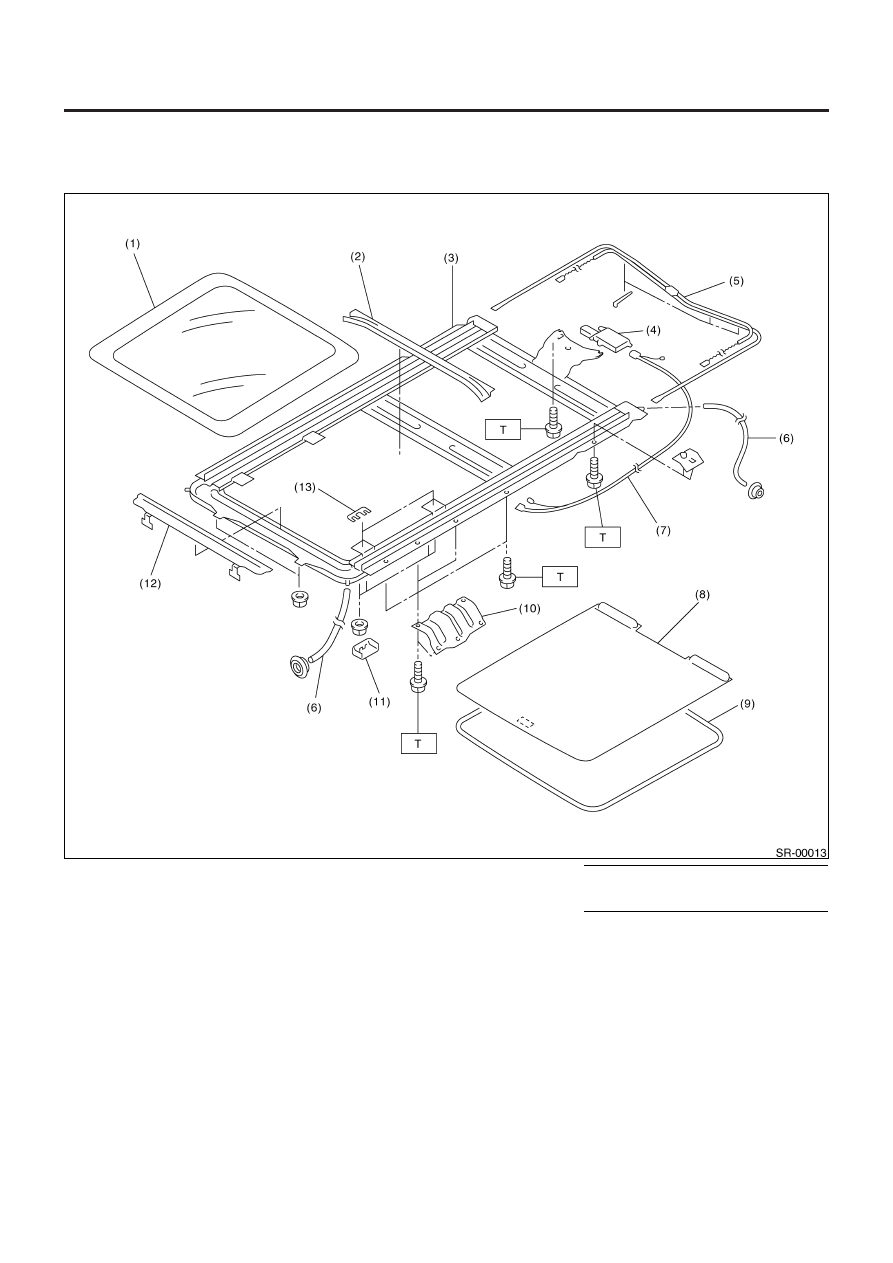

A: КОМПОНЕНТ

(1) Крышка люка
(2) Задний слив
(3) Рама
(4) Мотор
(5) Устройство привода
(6) Сливная трубка
(7) Проводка

(8) Шторка
(9) Отделка
(10) Кронштейн рамы
(11) Крышка
(12) Отражатель
(13) Прокладка

Момент затяжки: Н•м (кгс-м, ft-lb)

T:

7.4 (0.75, 5.4)

ОБЩЕЕ ОПИСАНИЕ

SR-3

ВЕРХНИЙ ЛЮК/T-TOP/РЕГУЛИРУЕМЫЙ ВЕРХ (ЛЮК)

B: ОСТОРОЖНО

• Перед разборкой или повторной сборкой следует всегда
отсоединять кабель заземления аккумулятора. При замене
радиоприемника, модуля управления и других компонентов,
снабженных функцией памяти, следует переписать содержи-
мое памяти, прежде чем отсоединять кабель заземления ак-
кумулятора. В противном случае содержание памяти будет
стерто.
• Собирайте в обратном порядке, если нет иных указаний.
• Регулируйте компоненты в соответствии с прилагаемыми
спецификациями.
• Во время сборки надежно подсоединяйте коннекторы и
шланги.
• После сборки убедитесь, что функциональные компоненты
работают нормально.

C:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ
