Subaru Forester (2004 год). Руководство - часть 780

ОБЩЕЕ ОПИСАНИЕ

El-2

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

1. Общее описание

A: КОМПОНЕНТ

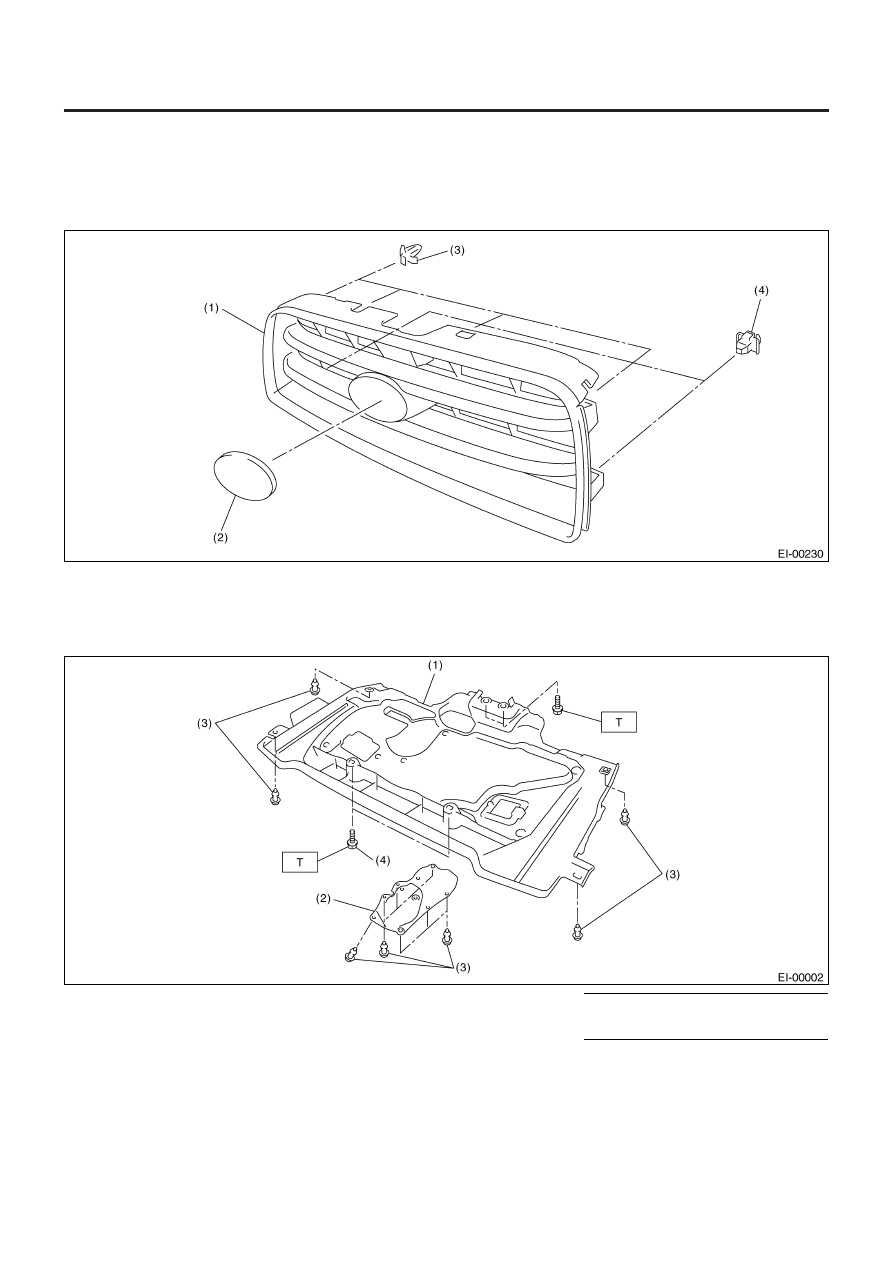

1.  ПЕРЕДНЯЯ РЕШЕТКА

2. ПОДДОН

(1) Передняя решетка
(2) Эмблема передней решетки

(3) Зажим

(4) Крючок

(1) Поддон
(2) Крышка сервисного отверстия

(3) Зажим
(4) Болт

Момент затяжки: Н•м (кгс-м, ft-lb)

T:

18 (1.84, 13.3)

ОБЩЕЕ ОПИСАНИЕ

El-3

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

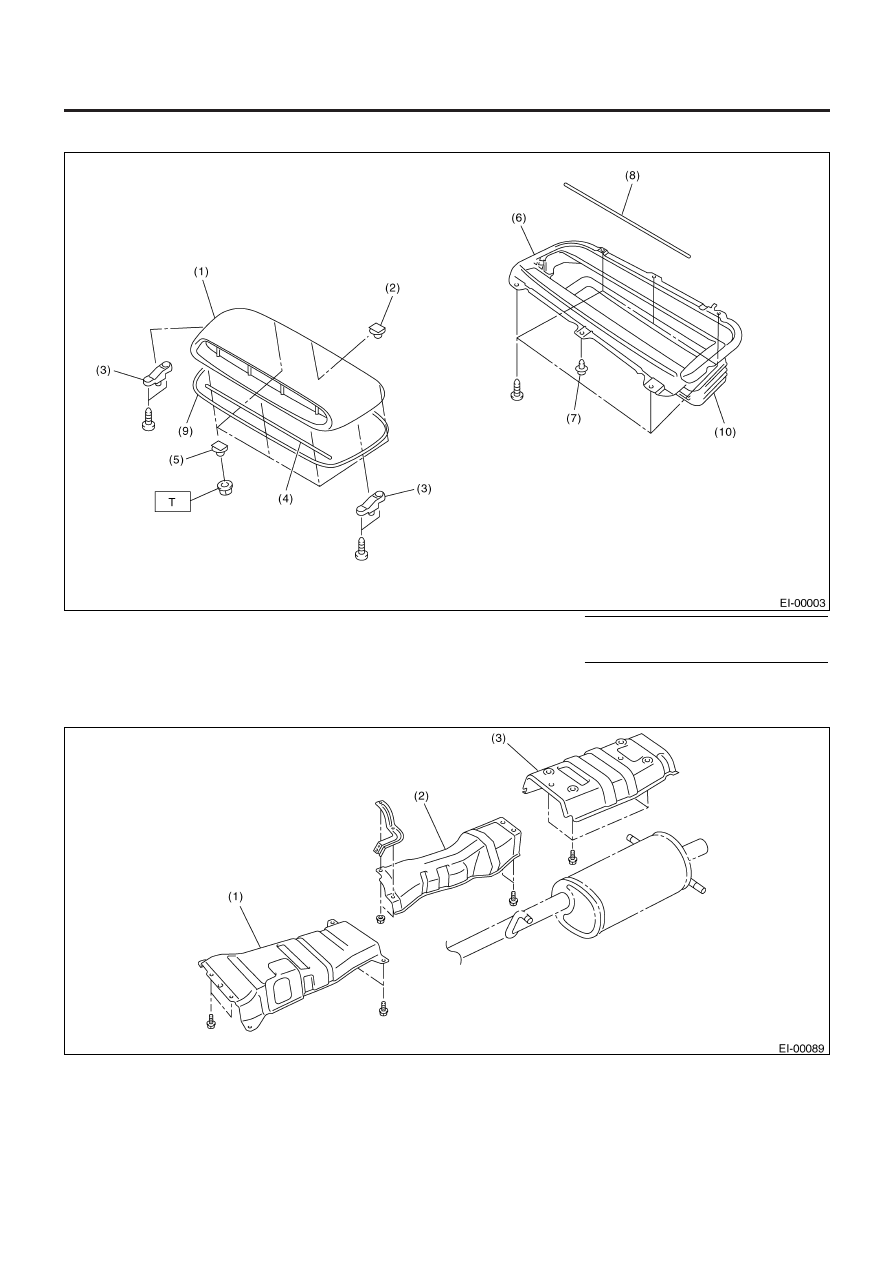

3. РЕШЕТКА КАПОТА

4. КРЫШКА ТЕПЛОВОЙ ЗАЩИТЫ

(1) Решетка капота
(2) Черный фиксатор
(3) Черный фиксатор
(4) Уплотнитель В
(5) Болт

(6) Патрубок решетки
(7) Фиксатор
(8) Уплотнитель С
(9) Уплотнитель А
(10) Мембрана патрубка

Момент затяжки: Н•м (кгс-м, ft-lb)

T:

4.4 (0.45, 3.25)

(1) Передняя крышка тепловой защиты

(2) Центральная крышка тепловой защиты

(3) Задняя крышка тепловой защиты

ОБЩЕЕ ОПИСАНИЕ

El-4

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

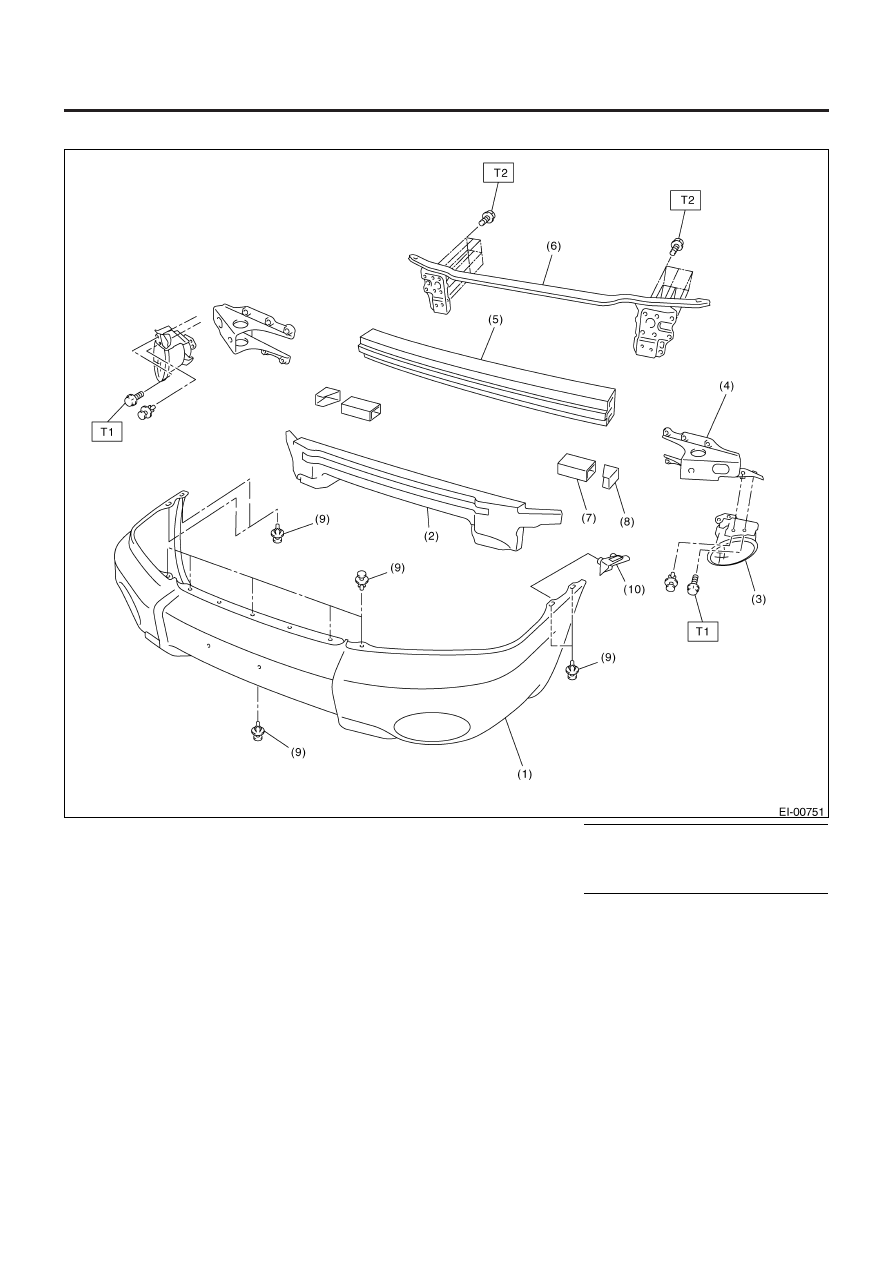

5.  ПЕРЕДНИЙ БАМПЕР

(1) Лицевая часть бампера
(2) Форма Е/А
(3) Противотуманные огни
(4) Боковой кронштейн
(5) Главный брус

(6) Верхний брус
(7) Нижний брус
(8) Усилитель нижнего бруса
(9) Фиксатор
(10) Передний боковой ползун

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    32 (3.3, 24)
T2:    69 (7.0, 51)

ОБЩЕЕ ОПИСАНИЕ

El-5

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

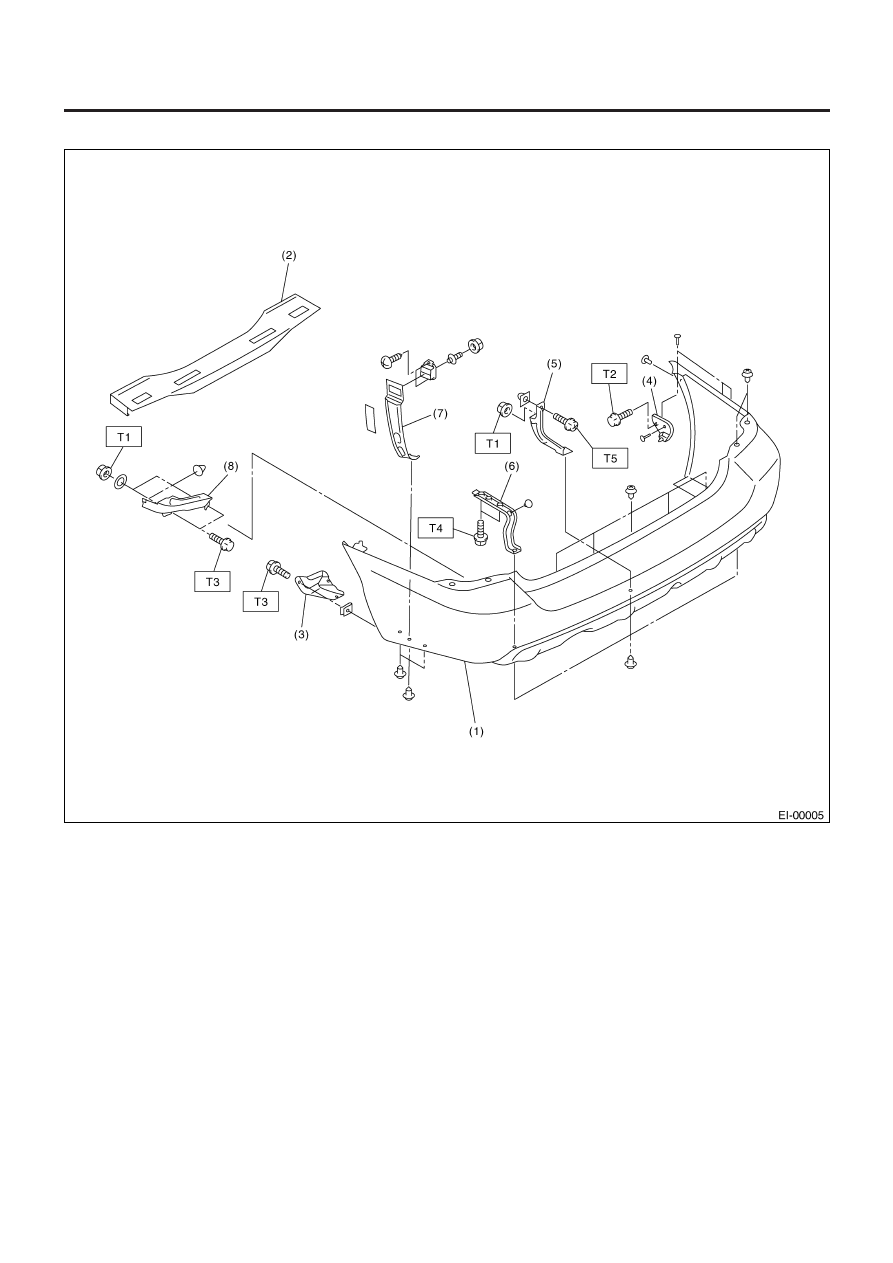

6.  ЗАДНИЙ БАМПЕР

(1) Лицевая часть бампера
(2) Верхний брус заднего бампера
(3) Крышка задней арки
(4) Передний кронштейн заднего бампера
(5) Центральный кронштейн

(6) Стойка COMPL
(7) Устройство бокового кронштейна

заднего бампера

(8) Сторона верхней балки заднего бампера

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    32 (3.3, 24)
Т2:    7.4 (0.75, 5.46)
Т3:    4.4 (0.45, 3.26)
T4:    93 (9.5, 68.7)
T5:    1.8 (0.18, 1.3)
