ПЕРЕДНЕЕ СИДЕНИЕ

SE-12

СИДЕНИЯ

Е: ОСМОТР

Убедитесь в отсутствии рваных участков и потрепаности на
устройстве крышки спинки.

ПРИМЕЧАНИЕ
При обнаружении таковых на устройстве крышки спинки со
стороны двери замените устройство крышки спинки на но-
вое, так как существует возможность неверного срабатыва-
ния боковой подушки безопасности.

ЗАДНЕЕ СИДЕНИЕ

SE-13

СИДЕНИЯ

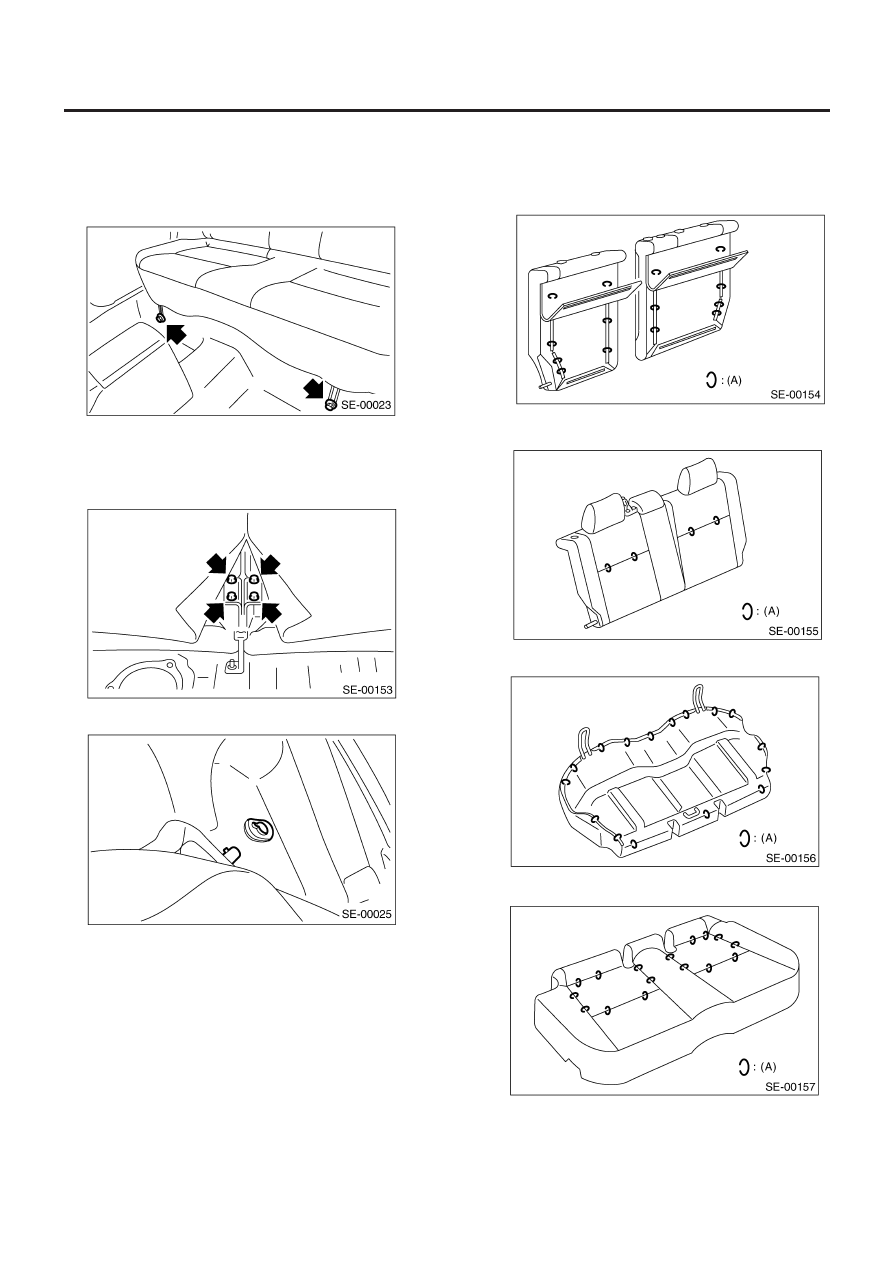

3. Заднее сидение

A:  ДЕМОНТАЖ

1) Снимите болты и отделите подушку заднего сидения.

2) Снимите подголовник.
3) Снимите напольный коврик багажного отсека. <См. EI-50,
ДЕМОНТАЖ, Напольный коврик багажного отсека.>
4) Согните спинку заднего сидения.
5) Переверните коврик и снимите болты.

6) Снимите спинку заднего сидения.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

См. "КОМПОНЕНТ" в "Общем описании". <См. SE-4,
ЗАДНЕЕ СИДЕНИЕ, КОМПОНЕНТ, Общее описание.>

C:  РАЗБОРКА

1) Снимите заднее сидение. <См. SE-13, ДЕМОНТАЖ, Заднее
сидение.>
2) Снимите изогнутые кольца (A) вокруг спинки сидения.

3) Снимите изогнутые кольца (A) на передней части подушки
и снимите кожух.

4) Снимите изогнутые кольца (A) вокруг подушки сидения.

5) Снимите изогнутые кольца (A) и снимите кожух.

ЗАДНЕЕ СИДЕНИЕ

SE-14

СИДЕНИЯ

D: СБОРКА

Соберите в обратном порядке.

ПРИМЕЧАНИЕ:
• Не загрязняйте и не повреждайте кожух.
• При установке изогнутых колец следите за тем, чтобы сиде-
нье не сморщилось.
