ОБЩЕЕ ОПИСАНИЕ

SE-4

СИДЕНИЯ

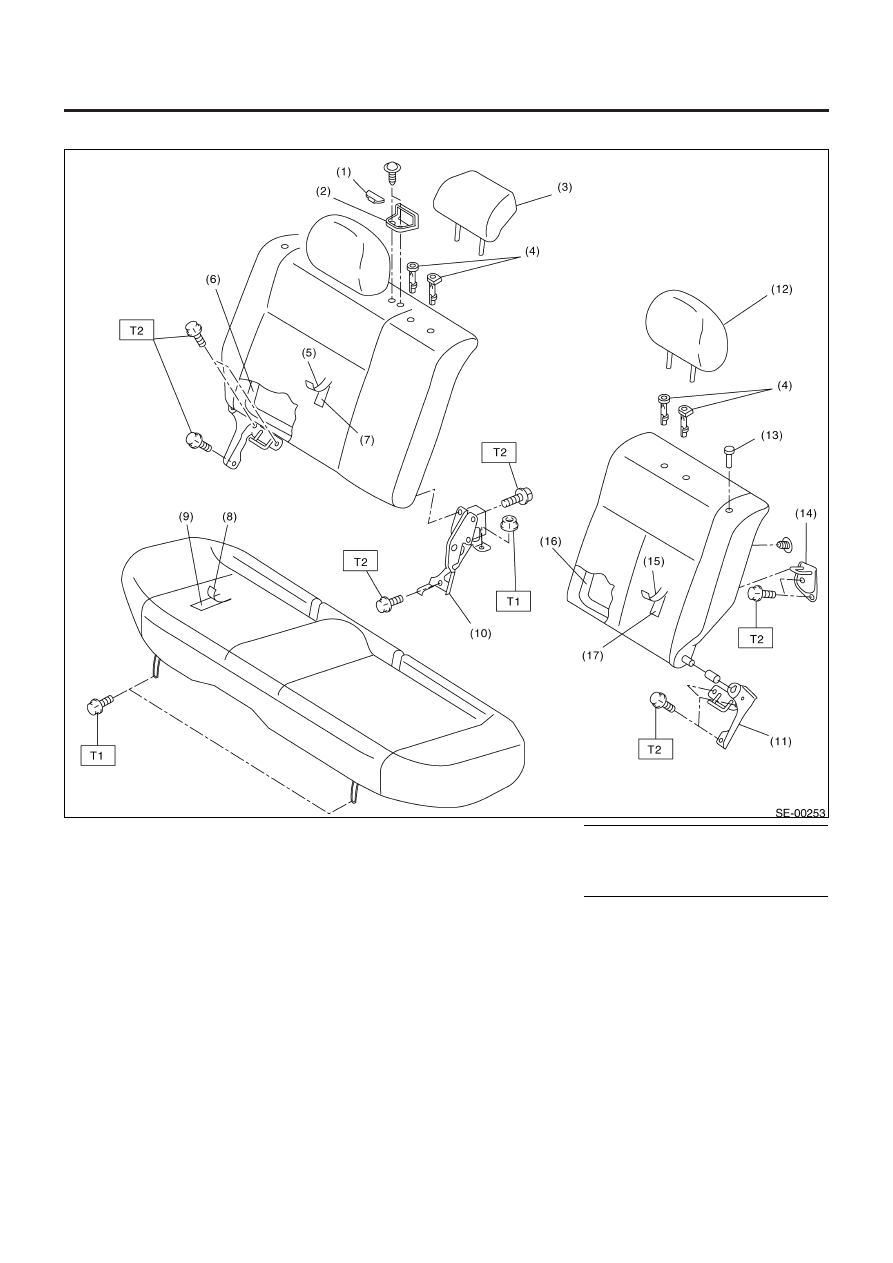

2.   ЗАДНЕЕ СИДЕНИЕ

(1) Крышка направляющей перепонки
(2) Направляющая перепонки
(3) Центральная подушка
(4) Свободная втулка подголовника
(5) Крышка спинки RH
(6) Рама спинки RH
(7) Накладка спинки
(8) Крышка подушки сидения
(9) Накладка подушки сидения

(10) Петля CTR
(11) Петля LH
(12) Подголовник
(13) Собачка задней спинки
(14) Боек
(15) Крышка спинки LH
(16) Рама спинки LH
(17) Накладка спинки LH

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:     24.5 (2.5, 18.1)
T2:    33 (3.3, 24.6)

ОБЩЕЕ ОПИСАНИЕ

SE-5

СИДЕНИЯ

B: ОСТОРОЖНО

При демонтаже переднего сидения с автомобиля, оборудованного боковой подушкой безопасности, следуйте предостережени-
ям, данным в разделе подушек безопасности.

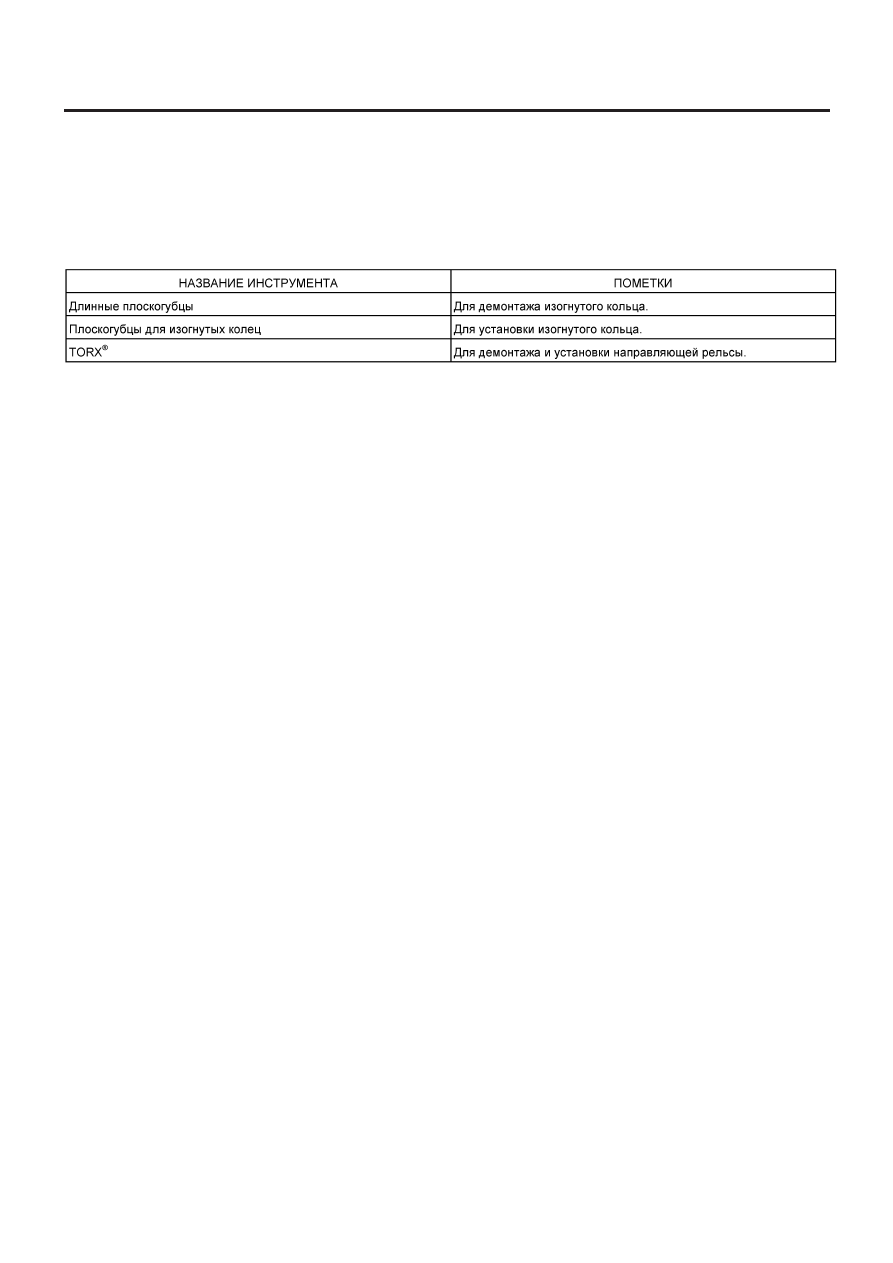

C:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ПЕРЕДНЕЕ СИДЕНИЕ

SE-6

СИДЕНИЯ

2. Переднее сидение

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

ОСТОРОЖНО:
Система подушек безопасности оснащена  источником
резервного питания. Если начать обслуживать систему
подушек безопасности в течение 20 секунд после отсо-
единения кабеля заземления, подушка может сработать.

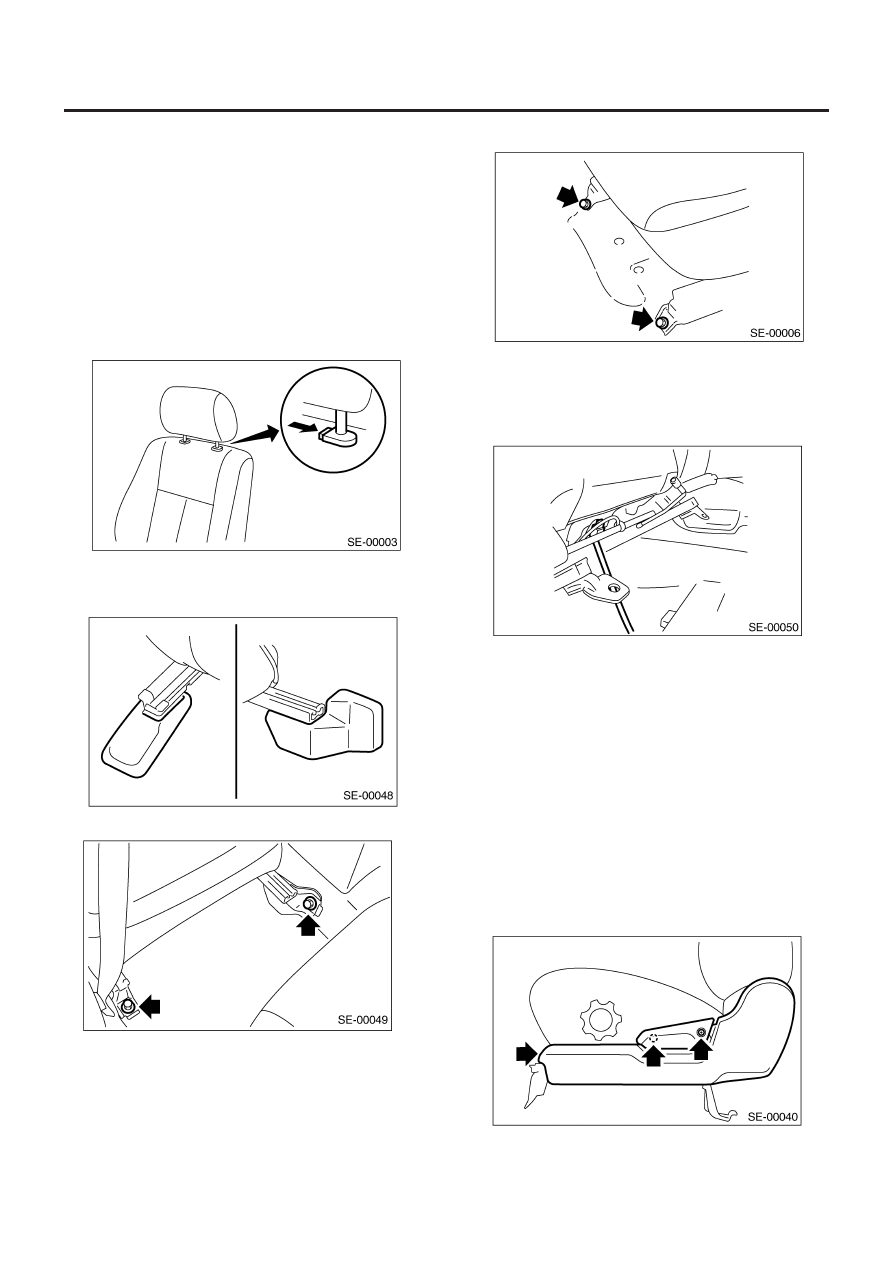

2) Нажав на кнопку фиксатора подголовника, снимите подго-
ловник.

3) Наклоните спинку вперед.
4) Передвиньте сидение вперед до конца.
5) Снимите крышку болта на заднем кольце рельсы.

6) Снимите два болта с задней стороны рельсы сидения.

7) Передвиньте сидение назад до конца.

8) Снимите два болта с передней стороны рельсы сидения.

9) Отсоедините коннектор боковой подушки безопасности
под сидением.
• Коннектор боковой подушки безопасности
• Коннектор предупреждающего светового сигнала ремня
безопасности (сидение водителя)
• Коннектор подогрева сидения (модель с подогревом сидений)

10) Снимите переднее сидение с автомобиля.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки

См. КОМПОНЕНТ в Общем Описании. <См. SE-2, ПЕ-
РЕДНЕЕ СИДЕНИЕ, КОМПОНЕНТ, Общее описание.>

C:  РАЗБОРКА

1. СИДЕНИЕ ВОДИТЕЛЯ

1) Снимите сидение с автомобиля. <См. SE-6, ДЕМОНТАЖ,
Переднее сидение.>

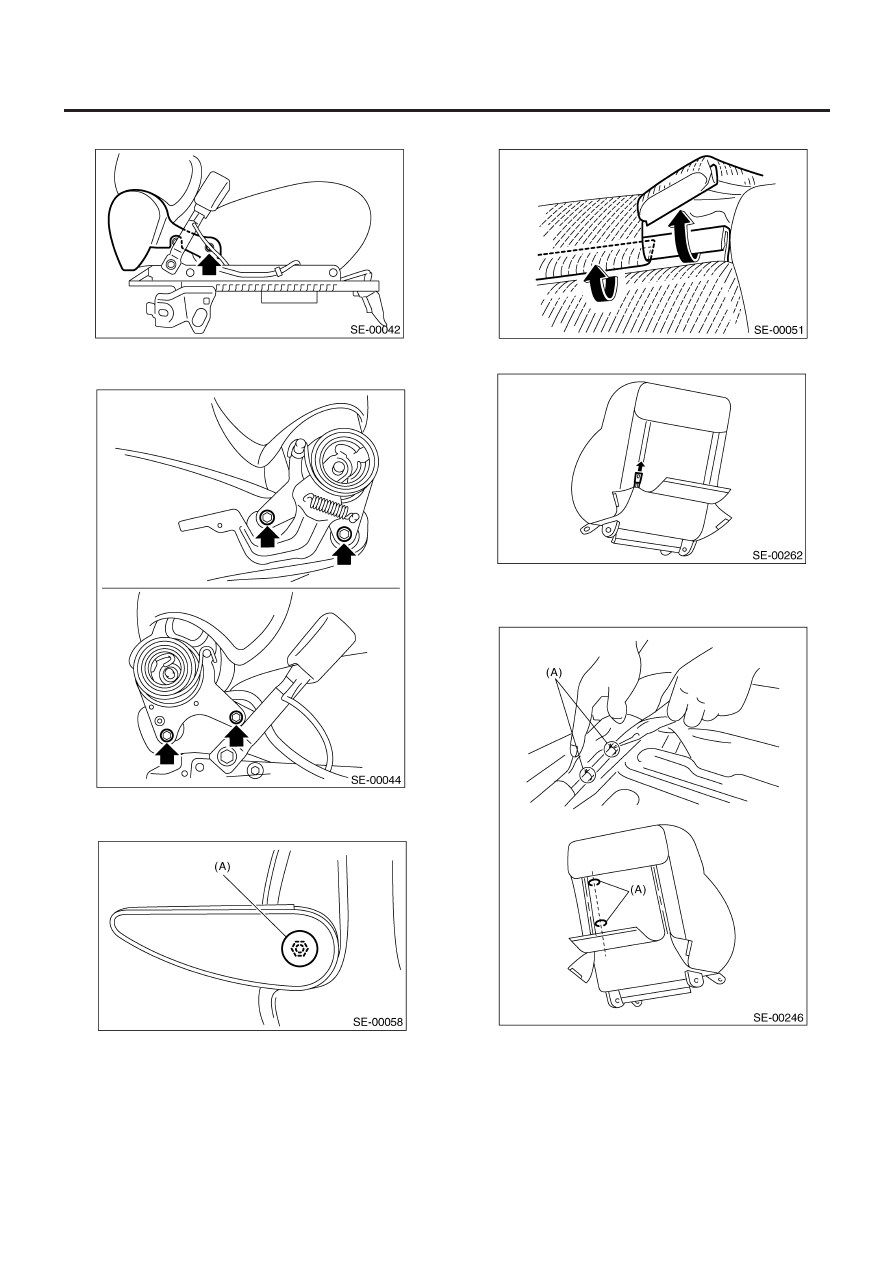

2) Снимите рычаг для откидывания и крышку петли откидывания.

ПЕРЕДНЕЕ СИДЕНИЕ

SE-7

СИДЕНИЯ

3) Открутите винт и снимите крышку петли.

4) Снимите два крепежных болта петли откидывания с каждой
стороны.

5) Снимите крышку (А), затем открутите гайки и снимите под-
локотник и направляющую пластину подлокотника.

6) Снимите крючок в нижней части спинки сидения.

7) Откройте «молнию» на задней части спинки.

8) Снимите кольца (А) сбоку внутренней части спинки с рамы
спинки (Для сидений, оборудованных боковой подушкой без-
опасности)
