ТАХОМЕТР

IDI-14

ИНСТРУМЕНТАРИЙ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

5. Тахометр

A:  ДЕМОНТАЖ

Разберите комбинационный прибор и снимите устройство
спидометра и тахометра. <См. IDI-11, РАЗБОРКА, Устройство
комбинационного прибора.>

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

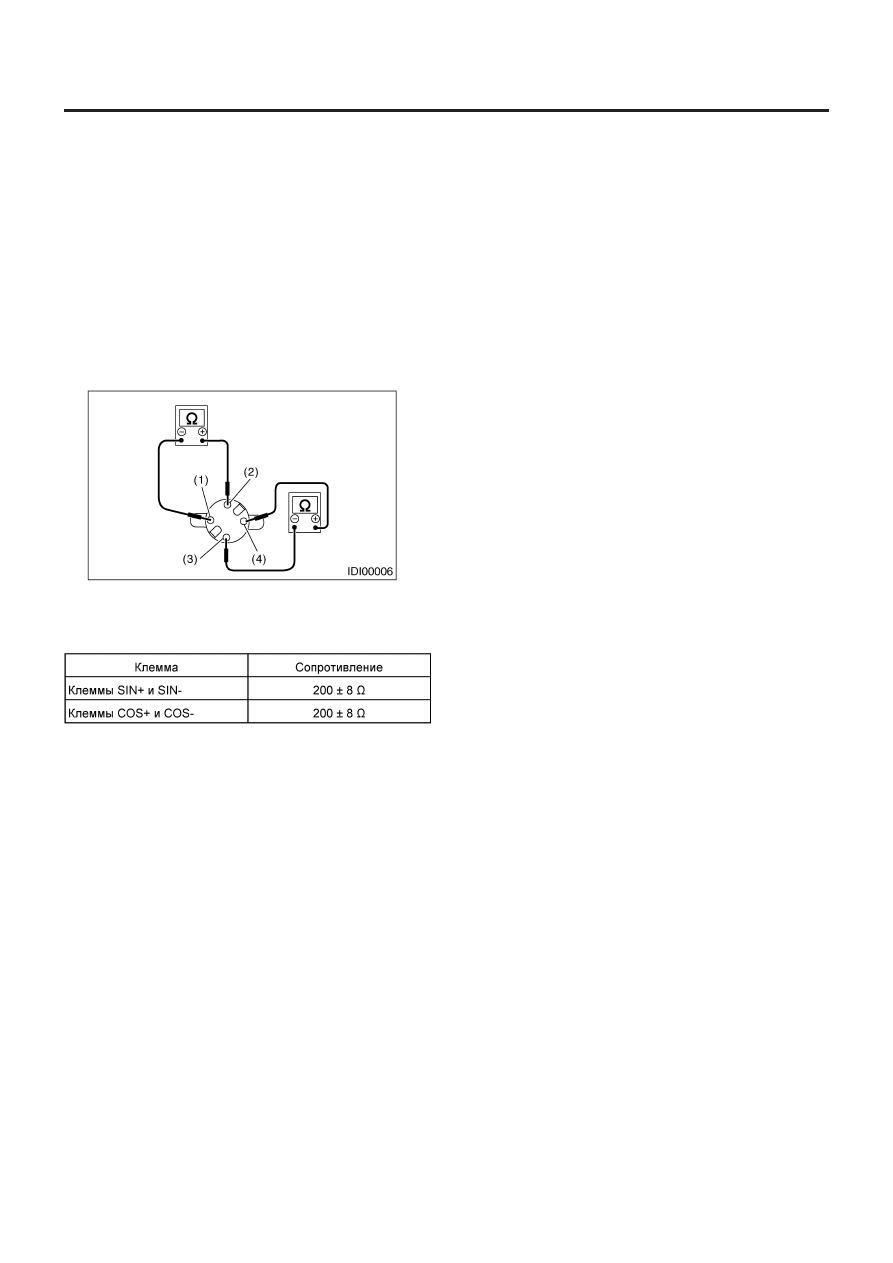

Измерьте сопротивление тахометра.

(1) COS-
(2) COS+
(3) SIN-
(4) SIN+

В случае несоответствия, замените тахометр.
В случае соответствия, замените печатную схему комбинаци-
онного прибора.

ИНДИКАТОР ТОПЛИВА

IDI-15

ИНСТРУМЕНТАРИЙ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

6. Индикатор топлива

A:  ДЕМОНТАЖ

Разберите комбинационный прибор и снимите устройство
индикатора температуры воды и индикатора топлива. <См.
IDI-11, РАЗБОРКА, Устройство комбинационного прибора.>

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

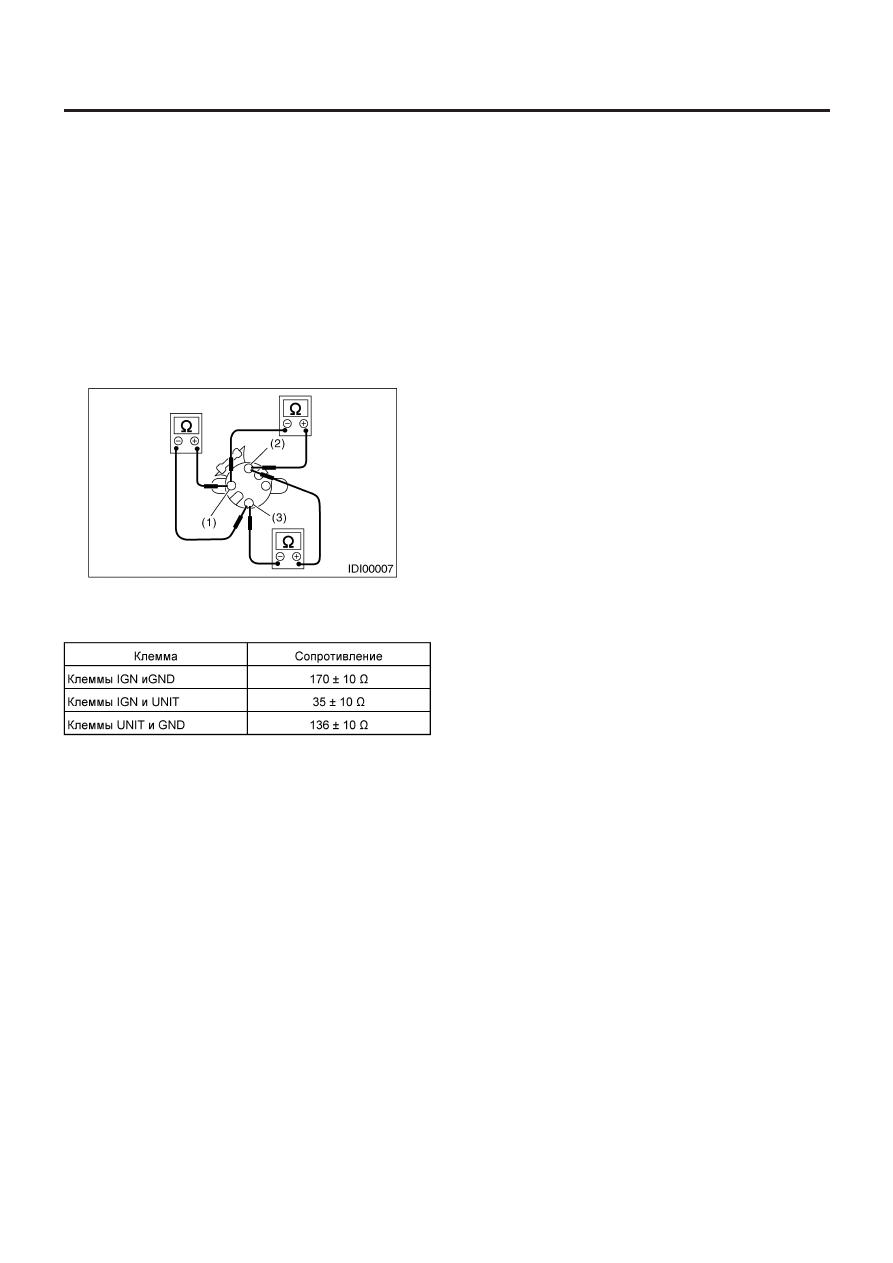

Измерьте сопротивление индикатора топлива.

(1) UNIT
(2) IGN
(3) GND

В случае несоответствия замените устройство индикатора
температуры воды и индикатора топлива.
В случае соответствия замените печатную схему комбинаци-
онного прибора.

ИНДИКАТОР ТЕМПЕРАТУРЫ ВОДЫ

IDI-16

ИНСТРУМЕНТАРИЙ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

7. Индикатор температуры воды

A:  ДЕМОНТАЖ

Разберите комбинационный прибор и снимите тахометр и
устройство индикатора температуры воды и индикатора топ-
лива. <См. IDI-11, РАЗБОРКА, Устройство комбинационного
прибора.>

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

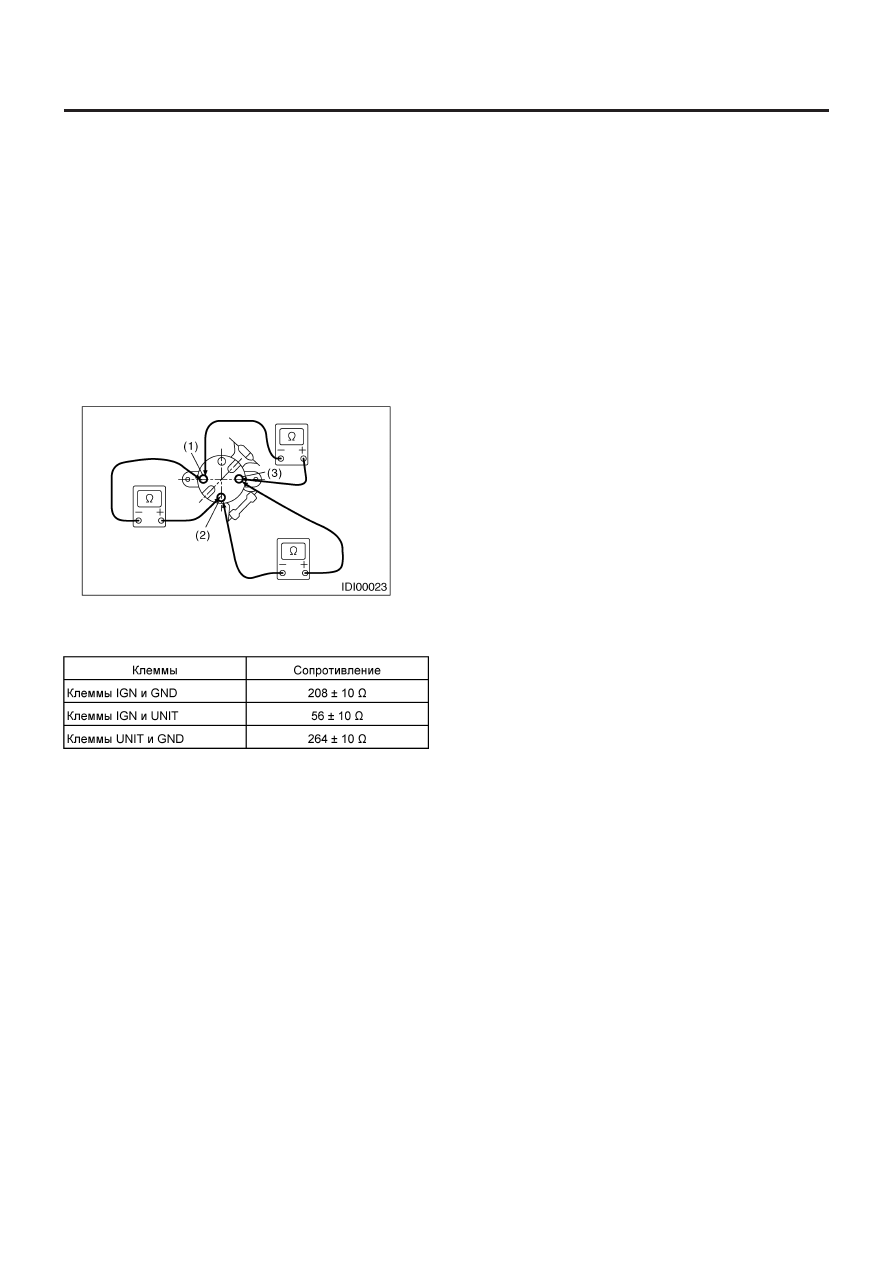

Измерьте сопротивление индикатора температуры воды.

(1) GND
(2) IGN
(3) UNIT

В случае несоответствия, замените устройство индикатора
температуры воды и индикатора топлива.
В случае соответствия, замените печатную схему комбинаци-
онного прибора.

ДАТЧИК ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕЙ СРЕДЫ

IDI-17

ИНСТРУМЕНТАРИЙ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

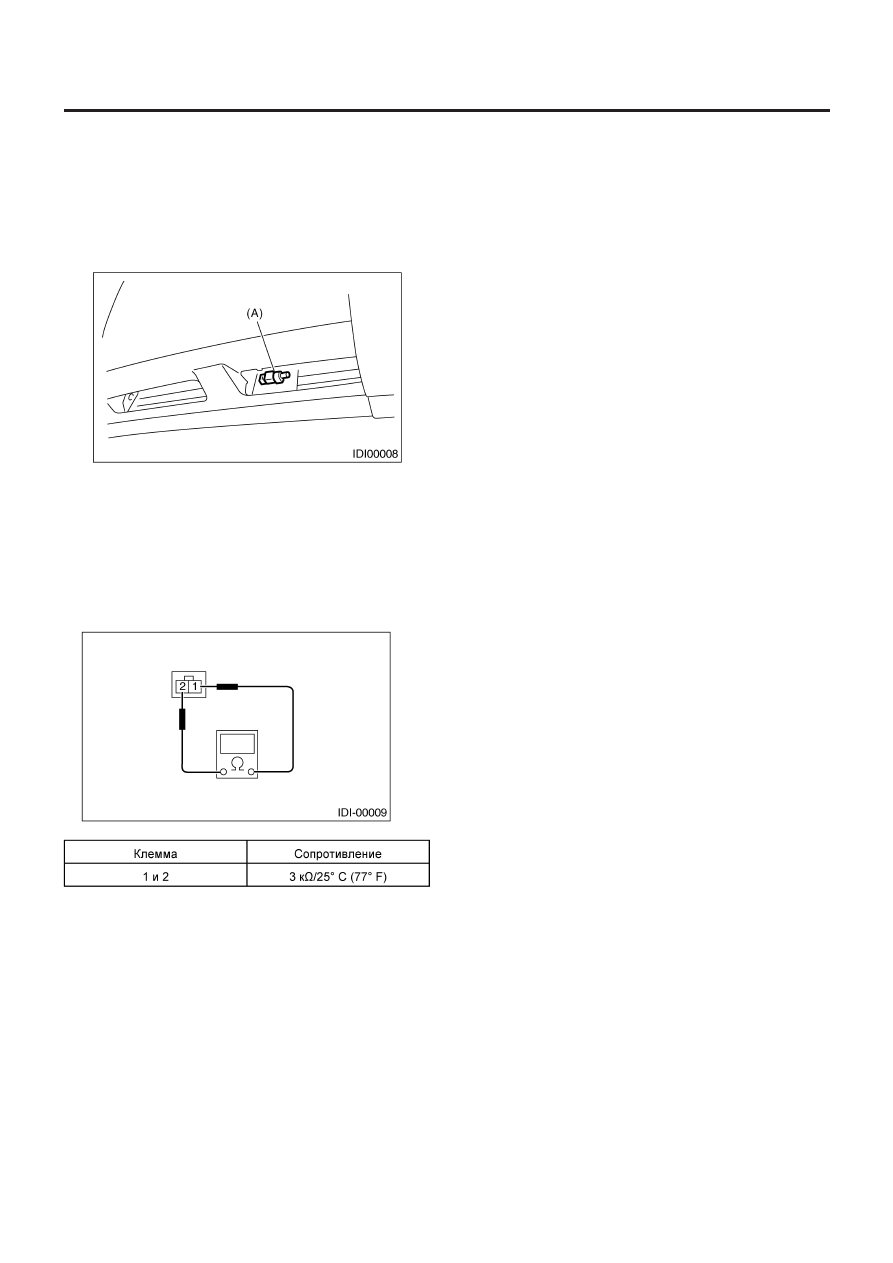

8. Датчик температуры окружающей среды

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Отсоедините коннектор датчика температуры окружающей
среды.
3) Снимите датчик (A) с нижней панели радиатора.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

Измерьте сопротивление датчика температуры окружающей
среды.
