Subaru Forester (2004 год). Руководство - часть 761





УСТРОЙСТВО КОМБИНАЦИОННОГО ПРИБОРА

IDI-10

ИНСТРУМЕНТАРИЙ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

3. Устройство комбинационного прибора

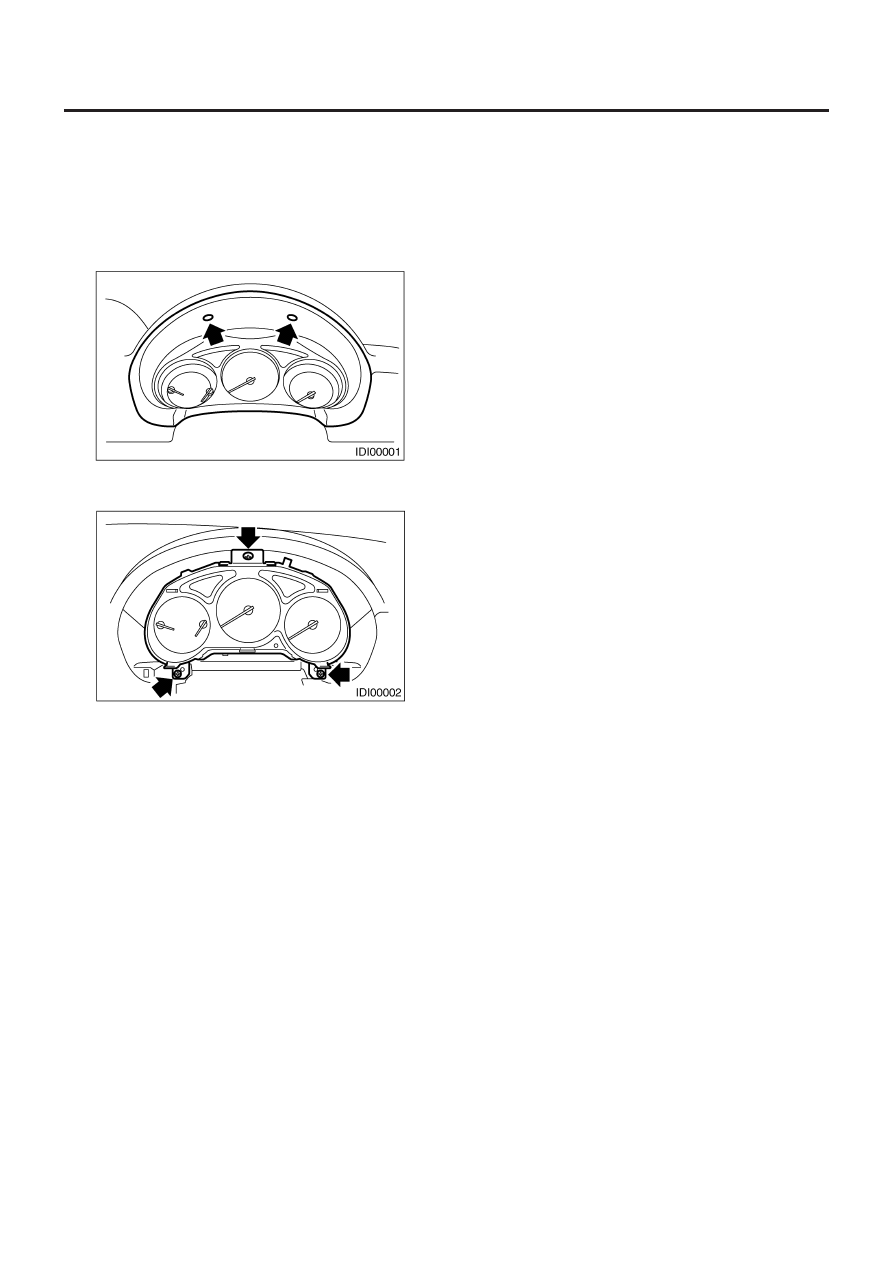

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Установите регулируемую рулевую колонку в самое ниж-
нее положение.
3) Снимите винты и отделите козырек устройства.

4) Снимите винты комбинационного прибора и потяните его
на себя.

5) Отсоедините коннектор в верхней части комбинационного
прибора и снимите прибор.

ОСТОРОЖНО:
• Следите за тем, чтобы не повредить прибор и панель
инструментов.
• Особенно внимательно следите за тем, чтобы не по-
вредить стекло прибора.

B:  УСТАНОВКА

Установите в обратном порядке.

ОСТОРОЖНО:
• Убедитесь в надежности подсоединения электриче-
ского коннектора.
• Убедитесь в нормальной работе каждого счетчика/ин-
дикатора/указателя.

УСТРОЙСТВО КОМБИНАЦИОННОГО ПРИБОРА

IDI-11

ИНСТРУМЕНТАРИЙ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

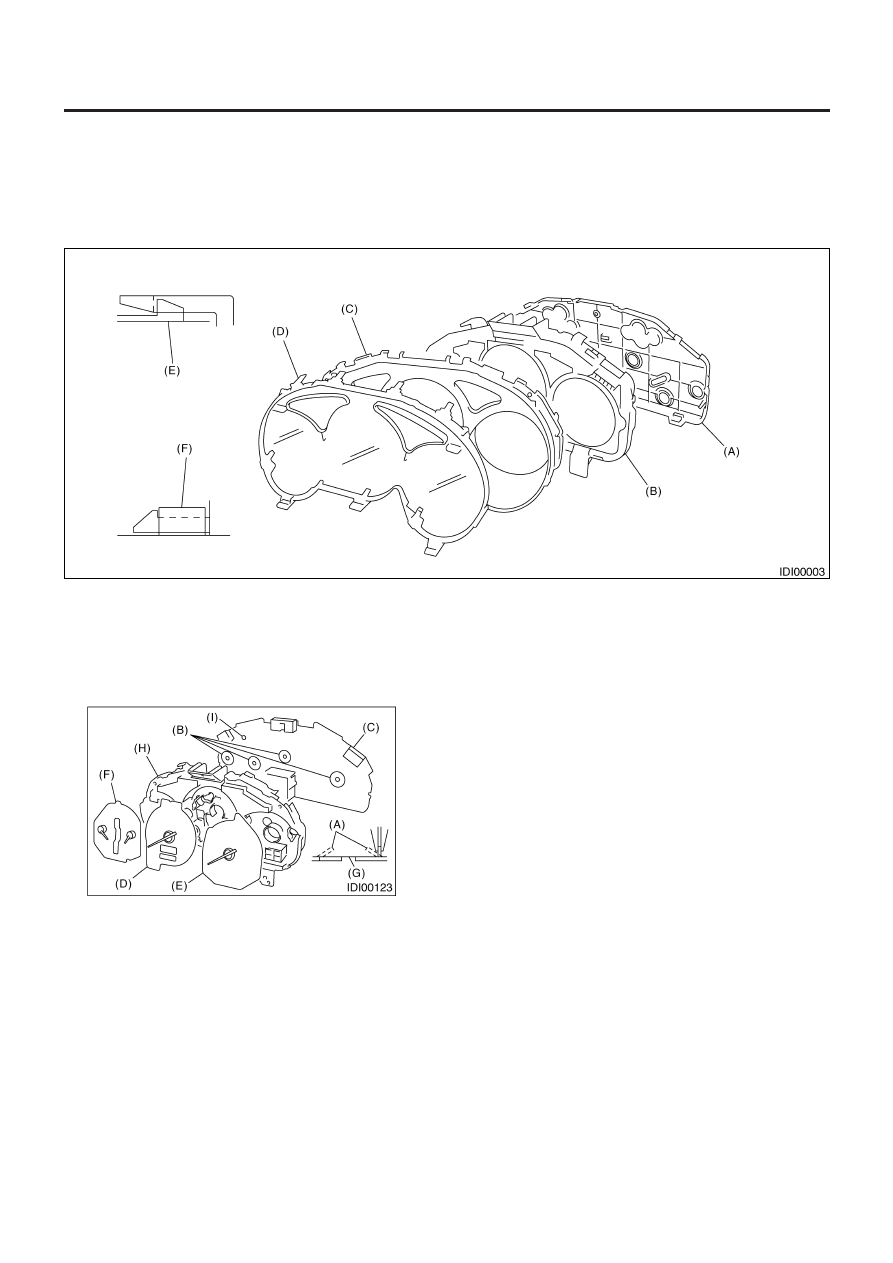

3) Поднимите лапу (A) на участке (B) печатной схемы (C) ком-
бинационного прибора с помощью комбинированных плос-
когубцев. Вытолкните устройство спидометра (D), тахометра
(Е), а также устройство  индикатора топлива и индикатора
температуры воды (F) с помощью отверстия (G).
4) Поднимите лапу в центре печатной схемы комбинационно-
го прибора(C) и снимите печатную схему с корпуса (Н).

5) Снимите световой индикатор селектора АТ (I) с печатной
схемы (С).

C:  РАЗБОРКА

ОСТОРОЖНО:
Пользуйтесь перчатками во избежание повреждения стеклянных поверхностей и оставления на них отпечатков пальцев.

1) Раскрепите лапу (Е) и снимите корпус (B) с задней крышки (A).
2) Раскрепите лапу (F) и снимите стекло (D) и отражатель с внутреннего корпуса.

УСТРОЙСТВО КОМБИНАЦИОННОГО ПРИБОРА

IDI-12

ИНСТРУМЕНТАРИЙ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

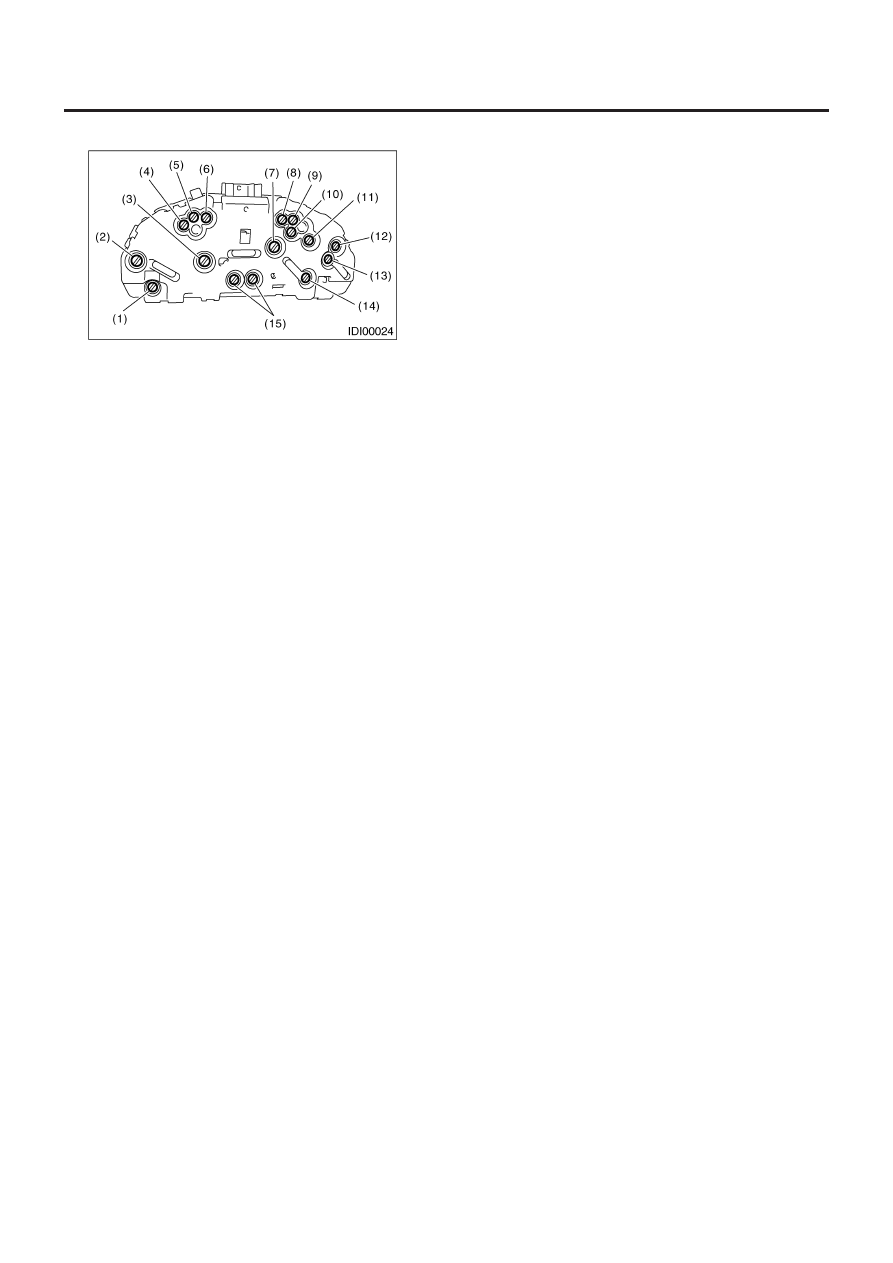

1.  ЗАМЕНА ЛАМПОЧЕК

(1) Предупреждение зарядки
(2) Тахометр
(3) Спидометр и тахометр
(4) Световой индикатор задних противотуманных огней
(5) Световой индикатор дальнего света фар
(6) Световой индикатор сигнала поворота (правый)
(7) Спидометр
(8) Световой индикатор сигнала поворота (левый)
(9) Световой сигнал крузинга или предупреждающий

световой сигнал температуры масла заднего
дифференциала

(10) Предупреждающий световой сигнал тормоза
(11) Предупреждающий световой сигнал тормоза ABS
(12) Световой индикатор режима power АТ
(13) Индикатор топлива
(14) Индикатор температуры

(15)  ЖКД (индикатор температуры за бортом, Одометр и из-

меритель коротких дистанций)

D: СБОРКА

Соберите в обратном порядке.

СПИДОМЕТР

IDI-13

ИНСТРУМЕНТАРИЙ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

4. Спидометр

A:  ДЕМОНТАЖ

Разберите комбинационный прибор и снимите устройство
спидометра и тахометра. <См. IDI-11, РАЗБОРКА, Устройство
комбинационного прибора.>

B:  УСТАНОВКА

Установите в обратном порядке.

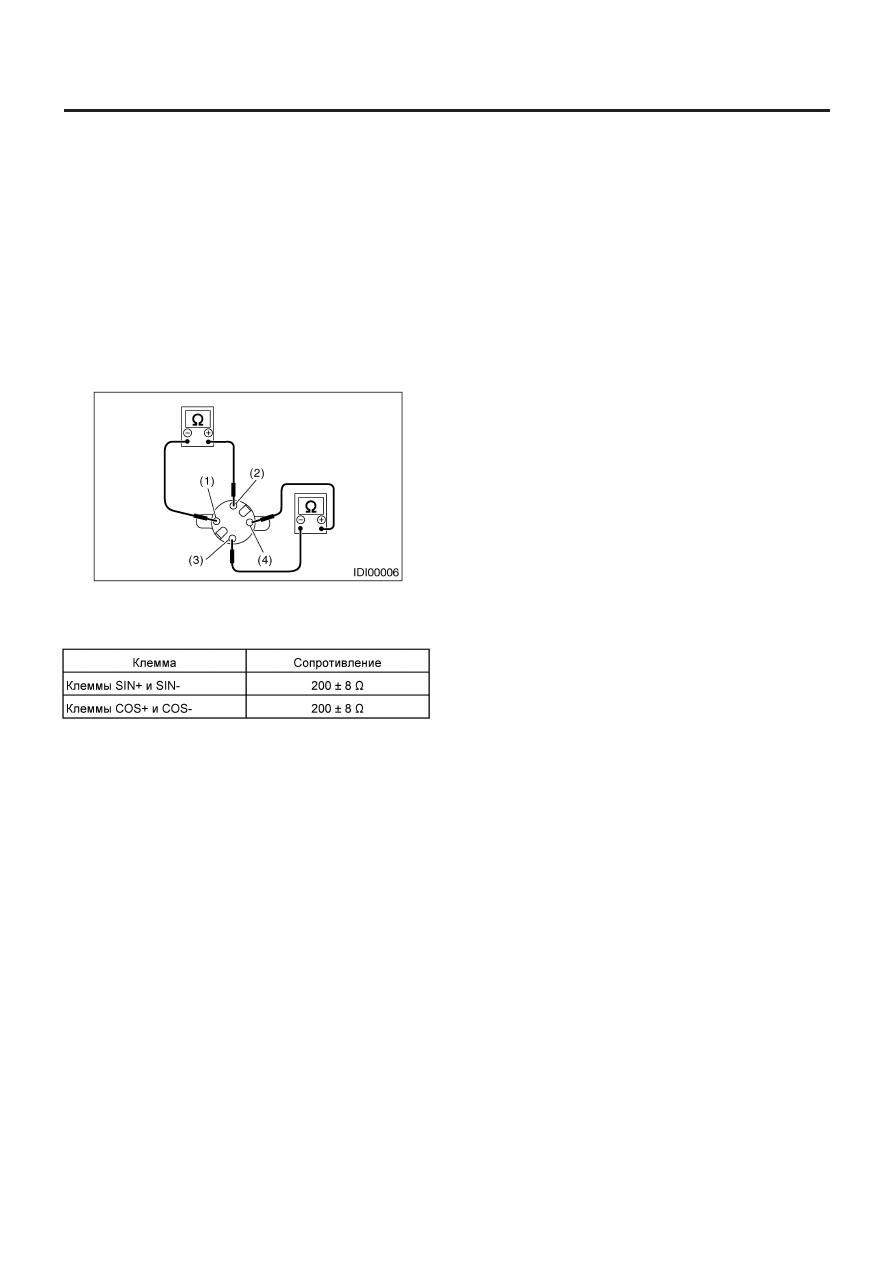

C: ОСМОТР

Измерьте сопротивление спидометра.

(1) COS-
(2) COS+
(3) SIN-
(4) SIN+

В случае несоответствия, замените спидометр.
В случае соответствия, замените печатную схему комбинаци-
онного прибора.
