Subaru Forester (2004 год). Руководство

1. Общее описание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2. Переднее сидение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

3. Заднее сидение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

СИДЕНИЯ

Стр.

ОБЩЕЕ ОПИСАНИЕ

SE-3

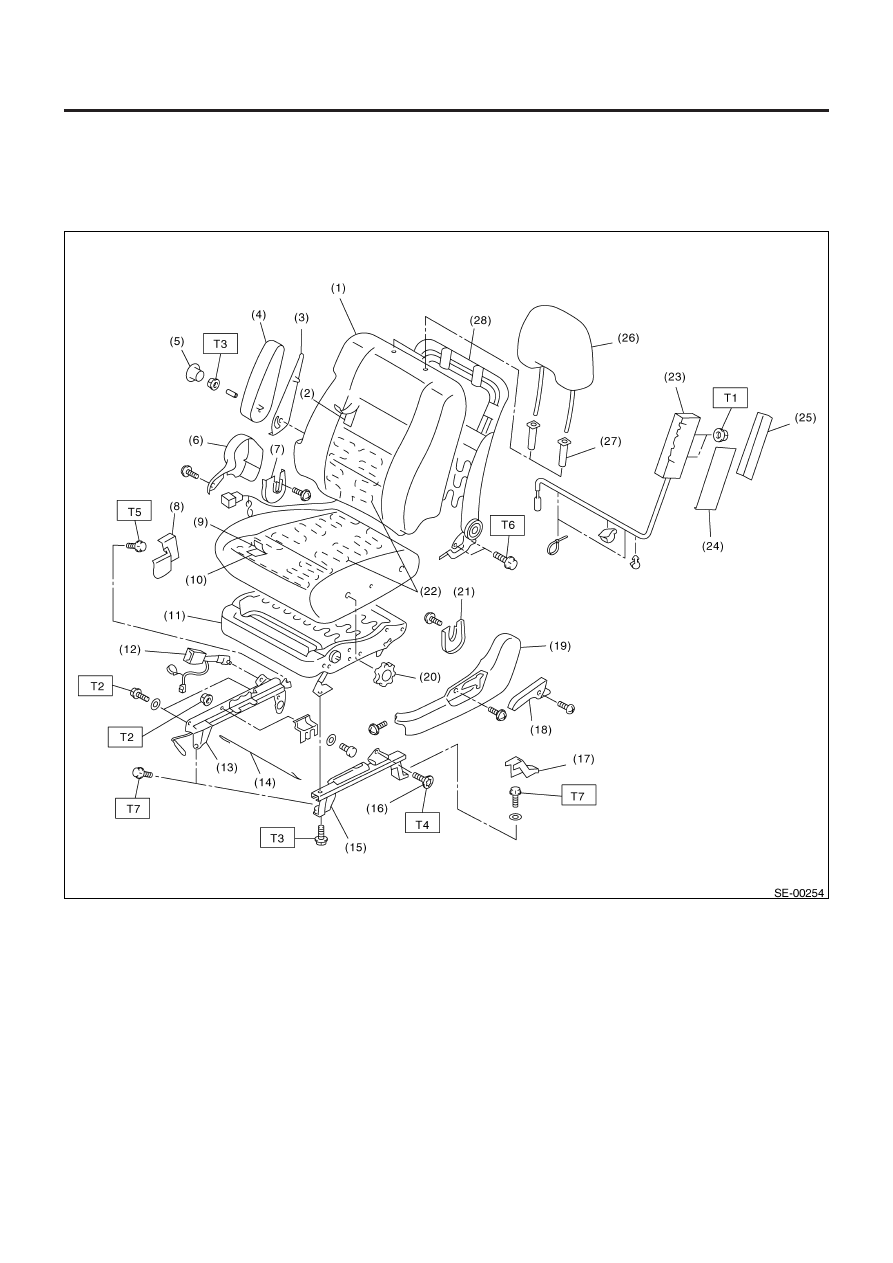

СИДЕНИЯ

(1) Крышка спинки
(2) Подушка спинки
(3) Боковая крышка спинки
(4) Подлокотник
(5) Накладка крышки петли
(6) Внешняя крышка петли сидения LH
(7) Внутренняя крышка петли сидения LH
(8) Крышка болта LH
(9) Крышка подушки сидения
(10) Накладки подушки сидения
(11) Рама подушки сидения
(12) Внутренний ремень
(13) Внутренняя направляющая рельса

(14) Соединительный провод
(15) Внешняя направляющая рельса
(16) Болт TORX®
(17) Крышка болта RH
(18) Рычаг для откидывания
(19) Внешняя крышка петли сидения RH
(20) Диск подъема сидения
(21) Внутренняя крышка петли сидения RH
(22) Блок подогрева сидения
(23) Модуль боковой подушки безопасности
(24) Поддерживающая накладка (A)
(25) Поддерживающая накладка (B)
(26) Подголовник

(27) Запорная втулка подголовника
(28) Рама спинки

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

5.9 (0.60, 4.35)

T2:

10 (1.02, 7.38)

Т3: 17.7 (1.8, 13.0)
T4:

20 (2.0, 14.8)

T5:

30 (3.06, 22.1)

T6:

52 (5.30, 38.4)

T7:

53 (5.40, 39.1)
