ПЕРЕДНЕЕ СИДЕНИЕ

SE-8

СИДЕНИЯ

9) Снимите кольца (А), крепящие крышку спинки и накладку
спинки.

10) Снимите втулки спинки.

ПРИМЕЧАНИЕ
Для демонтажа надавите на втулки с внешней части сидения
внутрь.

11) Выньте раму спинки.
12) Снимите кольца (А) в нижней части задней стороны сидения.

13) Снимите кольца (А) спереди задней части сидения, а за-
тем снимите заднюю крышку сидения с задней части сидения.

14) Снимите соединительный провод (А), затем открутите
болты и гайки и снимите направляющую рельсу.

15) Снимите внутренний ремень.

16) Снимите крючок (А), затем снимите раму подушки сидения.

ПЕРЕДНЕЕ СИДЕНИЕ

SE-9

СИДЕНИЯ

17) Снимите кольца (А), а затем снимите крышку подушки си-
дения с накладки подушки сидения.

18) Откройте «молнию» внизу подголовника, а затем снимите
крышку подголовника с подголовника.

2. СИДЕНИЕ ПАССАЖИРА

1) Снимите сидение с автомобиля. <См. SE-6, ДЕМОНТАЖ,
Переднее сидение.>
2) Снимите крышку рычага для откидывания и крышку петли.

3) Открутите винт и снимите крышку петли.

4) Снимите два болта петли откидывания с каждой стороны.

5) Снимите крышку (А), затем открутите гайки и снимите под-
локотник и направляющую пластину подлокотника.

6) Снимите крючок в нижней части спинки сидения.

ПЕРЕДНЕЕ СИДЕНИЕ

SE-10

СИДЕНИЯ

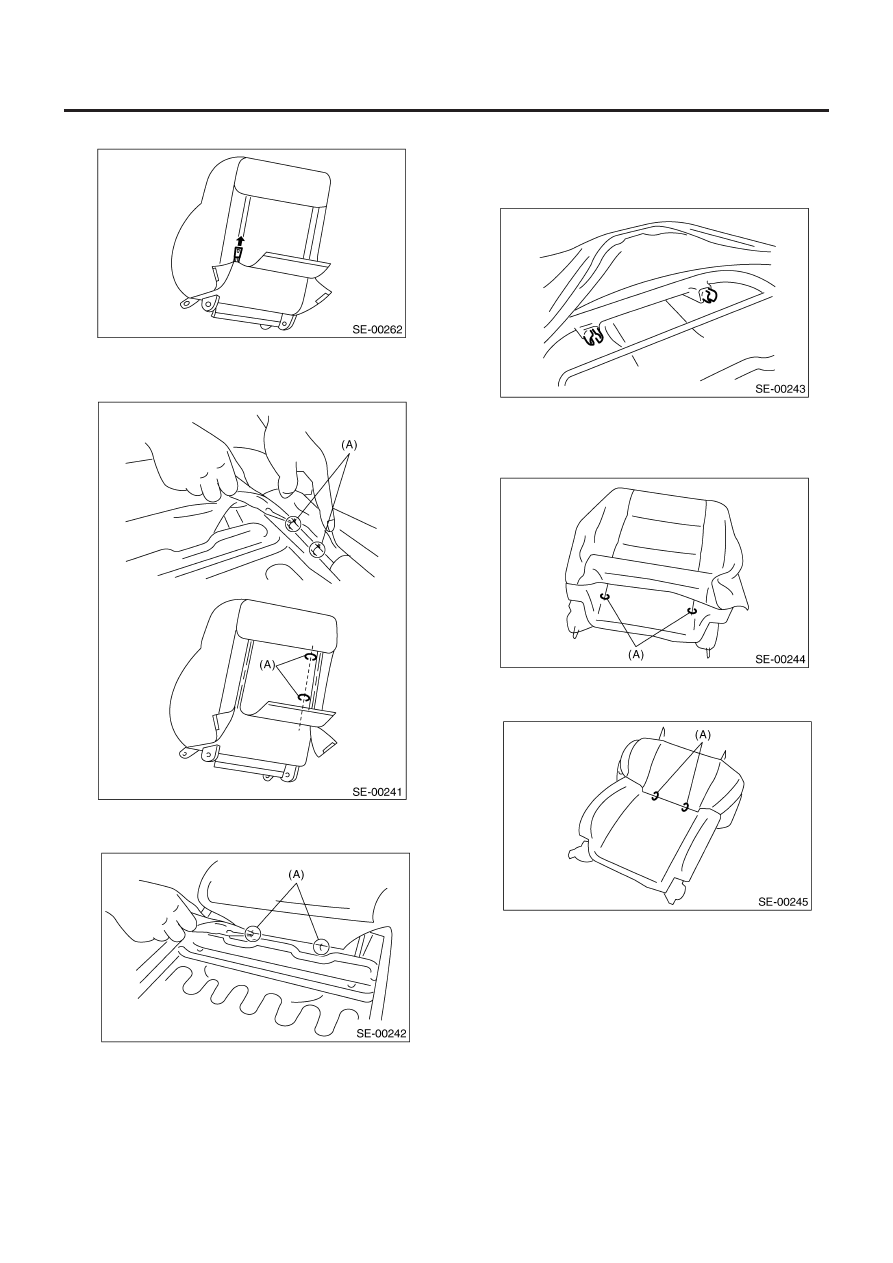

7) Откройте «молнию» на задней части спинки.

8) Снимите кольца (А) сбоку внутренней части спинки с рамы
спинки (Для сидений, оборудованных боковой подушкой без-
опасности)

9) Снимите кольца (А), крепящие крышку спинки и накладку
спинки.

10) Снимите втулки спинки.

ПРИМЕЧАНИЕ
Для демонтажа надавите на втулки с внешней части сидения
внутрь.

11) Выньте раму спинки.
12) Снимите кольца (А) в нижней части задней стороны сиде-
ния. (Для сидений, оборудованных боковой подушкой безо-
пасности)

13) Снимите кольца (А) спереди задней части сидения, а затем
снимите заднюю крышку сидения с задней части сидения.

ПЕРЕДНЕЕ СИДЕНИЕ

SE-11

СИДЕНИЯ

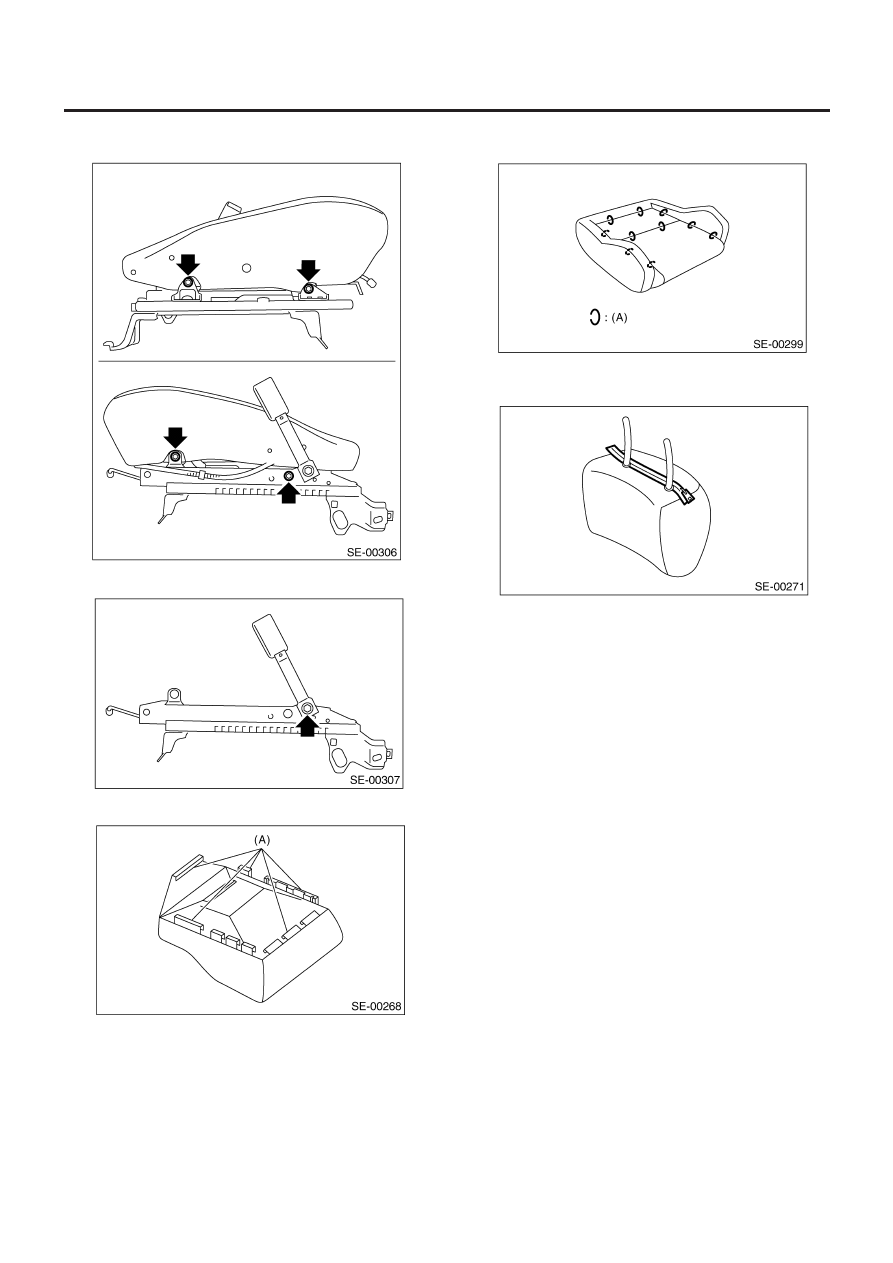

14) Открутите болты и гайки и снимите подушку сидения с на-
правляющей рельсы.

15) Снимите внутренний ремень.

16) Снимите крючки (А), затем снимите раму подушки сидения.

17) Снимите кольца (А), а затем снимите крышку подушки си-
дения с накладки подушки сидения.

18) Откройте «молнию» внизу подголовника, а затем снимите
крышку подголовника с подголовника.

D: СБОРКА

1. СИДЕНИЕ ВОДИТЕЛЯ

Соберите в обратном порядке.

2. СИДЕНИЕ ПАССАЖИРА

Соберите в обратном порядке.

ОСТОРОЖНО:
Следуйте следующим указаниям во избежание непра-
вильного срабатывания подушки безопасности.
• Следите за тем, чтобы не запачкать и не повредить ко-
жух спинки.
• Всегда используйте новые изогнутые кольца.
• Зажимайте изогнутые кольца с помощью предназна-
ченных для них плоскогубцев.
• Устанавливайте изогнутые кольца в их начальные по-
ложения и так, чтобы не перекрутить и не сморщить ко-
жух спинки.

Момент затяжки:

См. "КОМПОНЕНТ" в "Общем описании". <См. SE-
2, ПЕРЕДНЕЕ СИДЕНИЕ, КОМПОНЕНТ, Общее опи-
сание.>
