ОБЩЕЕ ОПИСАНИЕ

SL-2

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

1. Общее описание

A: КОМПОНЕНТ

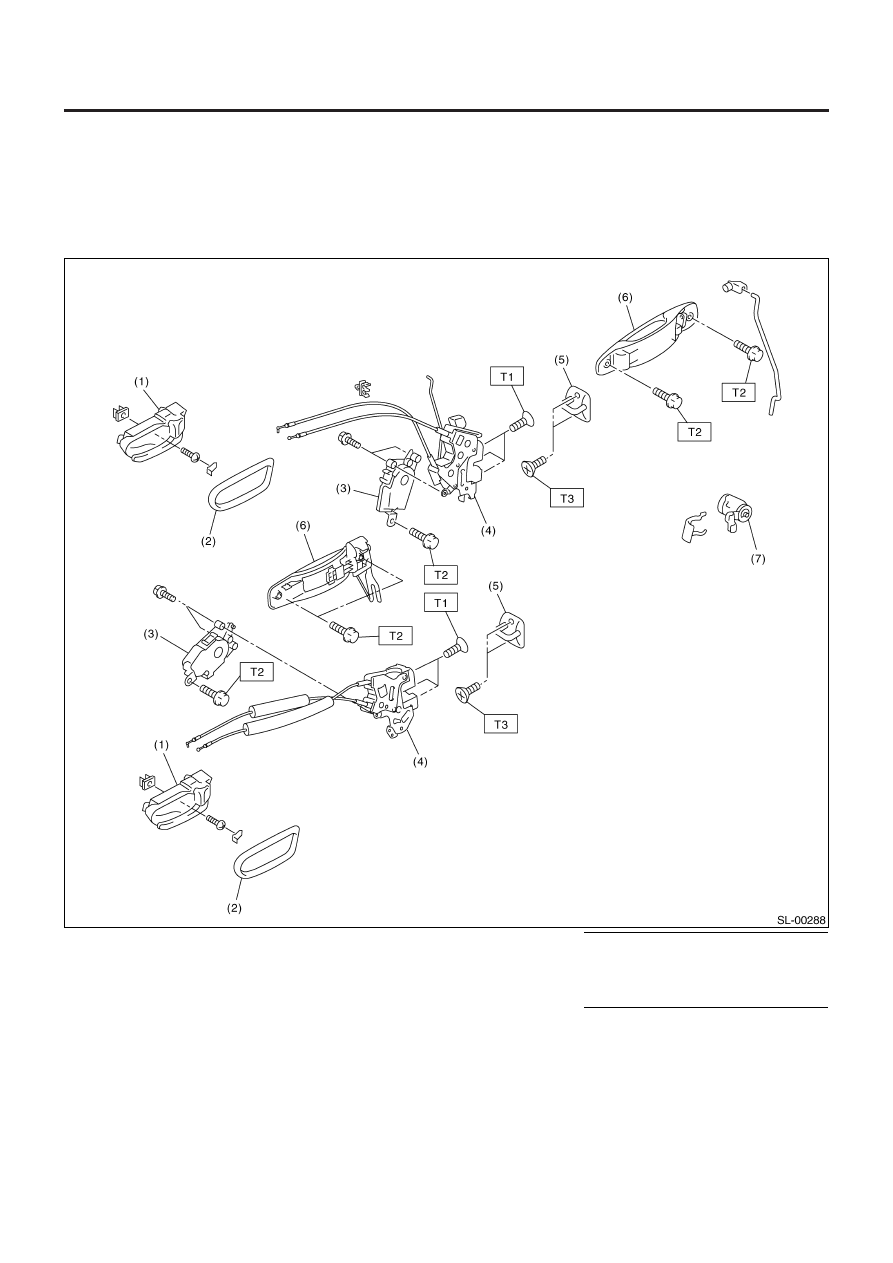

1.  УСТРОЙСТВО ДВЕРНОГО ЗАМКА

Без двойного замка.

(1) Устройство внутренней ручки
(2) Крышка внутренней ручки
(3) Исполнительный механизм автоматиче-

ского запирания двери

(4) Защелка двери
(5) Боек
(7) Внешняя ручка двери
(8) Цилиндр ключа

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:   6.4 (0.65, 4.7)
T2:   7.4 (0.75, 5.5)
T3:    17.6 (1.8, 13.0)

ОБЩЕЕ ОПИСАНИЕ

SL-3

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

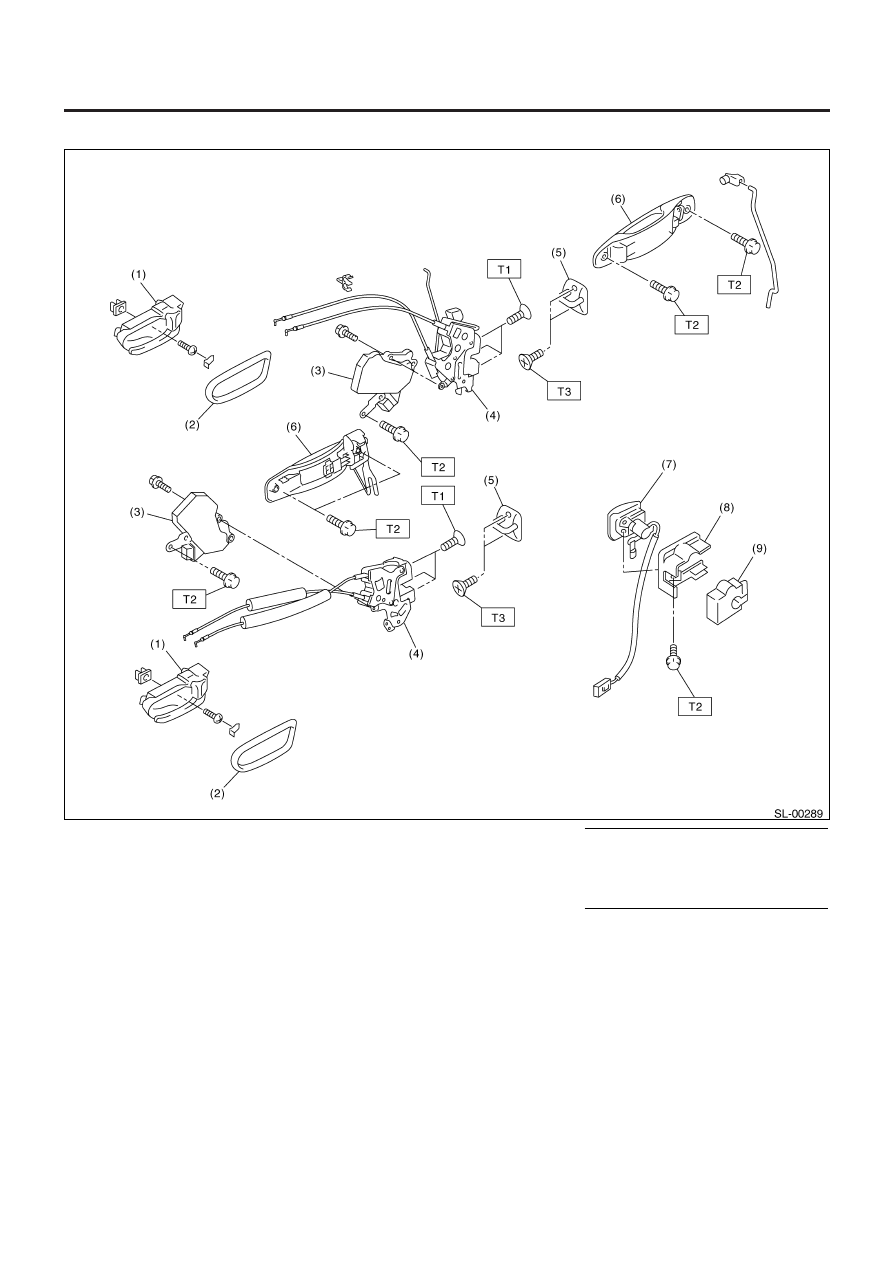

С двойным замком

(1) Устройство внутренней ручки
(2) Крышка внутренней ручки
(3) Исполнительный механизм

автоматического запирания двери

(4) Защелка двери

(5) Боек
(6) Внешняя ручка двери
(7) Цилиндр ключа (переключатель)
(8) Фиксатор цилиндра ключа
(9) Крышка фиксатора цилиндра ключа

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    6.4 (0.65, 4.7)
T2:    7.4 (0.75, 5.5)
T3:     17.6 (1.8,13.0)

ОБЩЕЕ ОПИСАНИЕ

SL-4

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

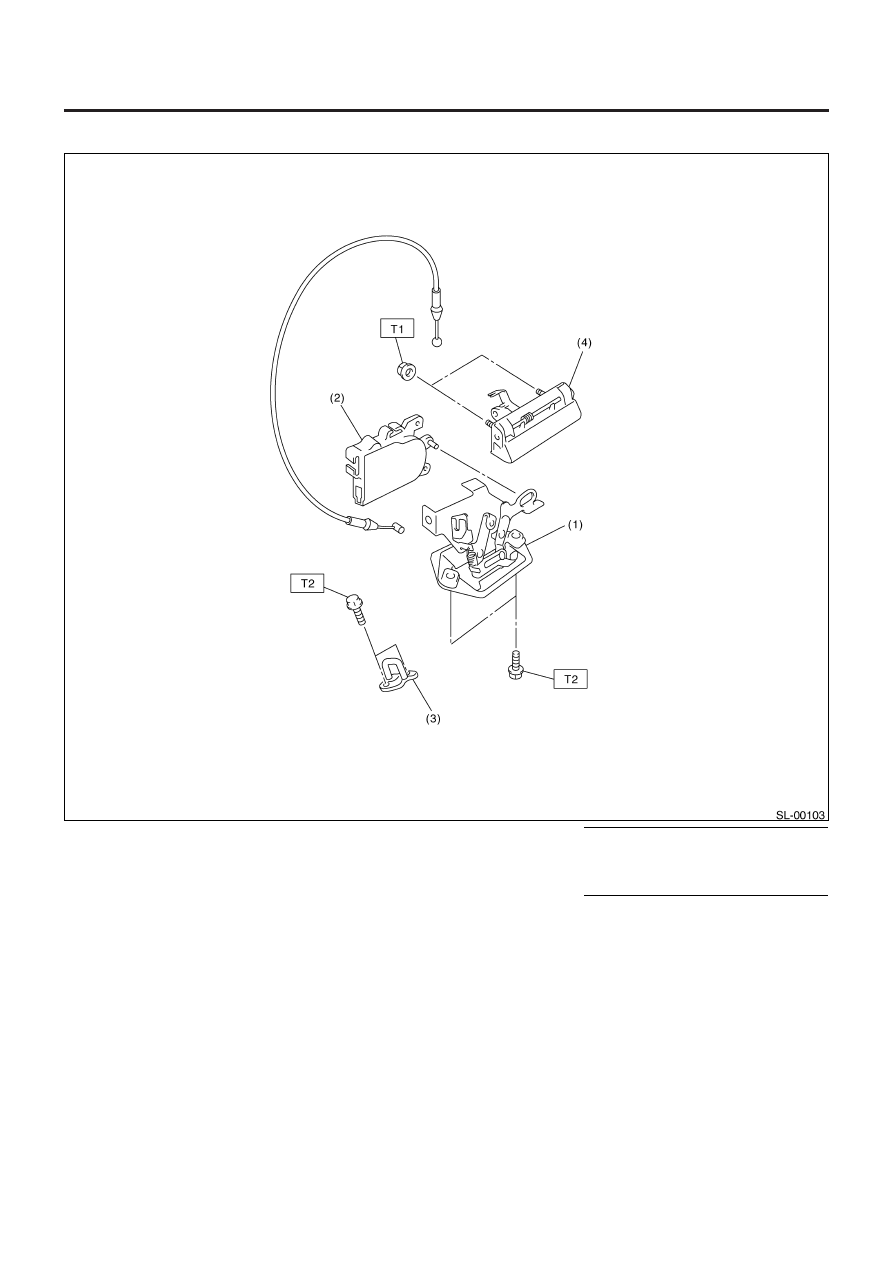

2. ЗАМОК ЗАДНЕЙ ДВЕРИ

(1) Устройство защелки задней двери
(2) Исполнительный механизм задней двери

(3) Боек
(4) Внешняя ручка задней двери

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    7.5 (0.75, 5.4)
T2:    25 (2.5, 18.4)

ОБЩЕЕ ОПИСАНИЕ

SL-5

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

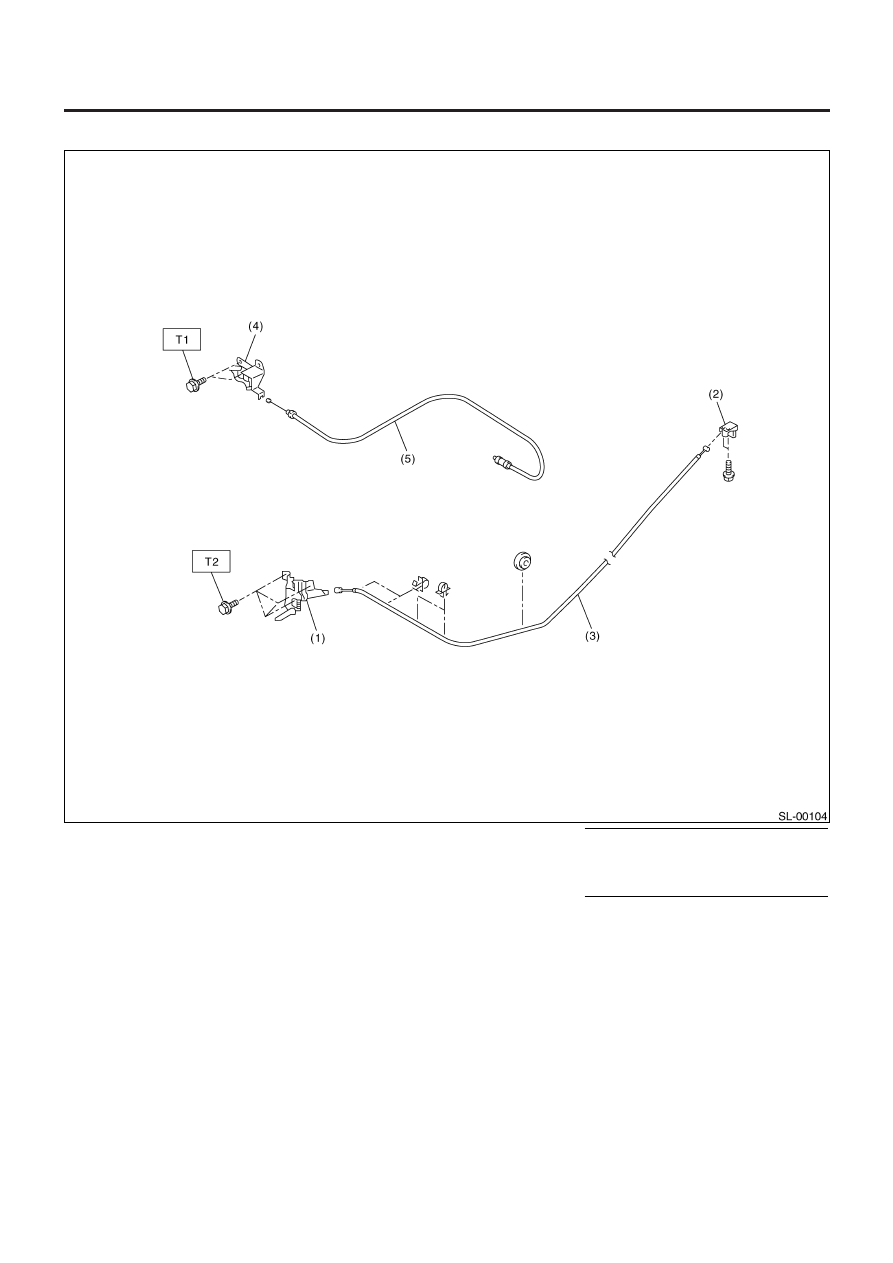

3. ЗАМОК КАПОТА И ДИСТАНЦИОННЫЕ ОТКРЫВАТЕЛИ

(1) Устройство замка капота
(2) Устройство рычага
(3) Трос капота

(4) Устройство вытяжной ручки
(5) Устройство троса топливного лючка

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    7.4 (0.75, 5.4)
T2:    33 (3.4, 24.6)
