Subaru Forester (2004 год). Руководство - часть 751

СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ

GW-20

СТЕКЛА/ОКНА/ЗЕРКАЛА

ПРИМЕЧАНИЕ:
Во время регулировки не нагибайте кронштейн скользящей
рамы к внутренней панели. Иначе не удастся добиться бес-
препятственной работы регулятора.

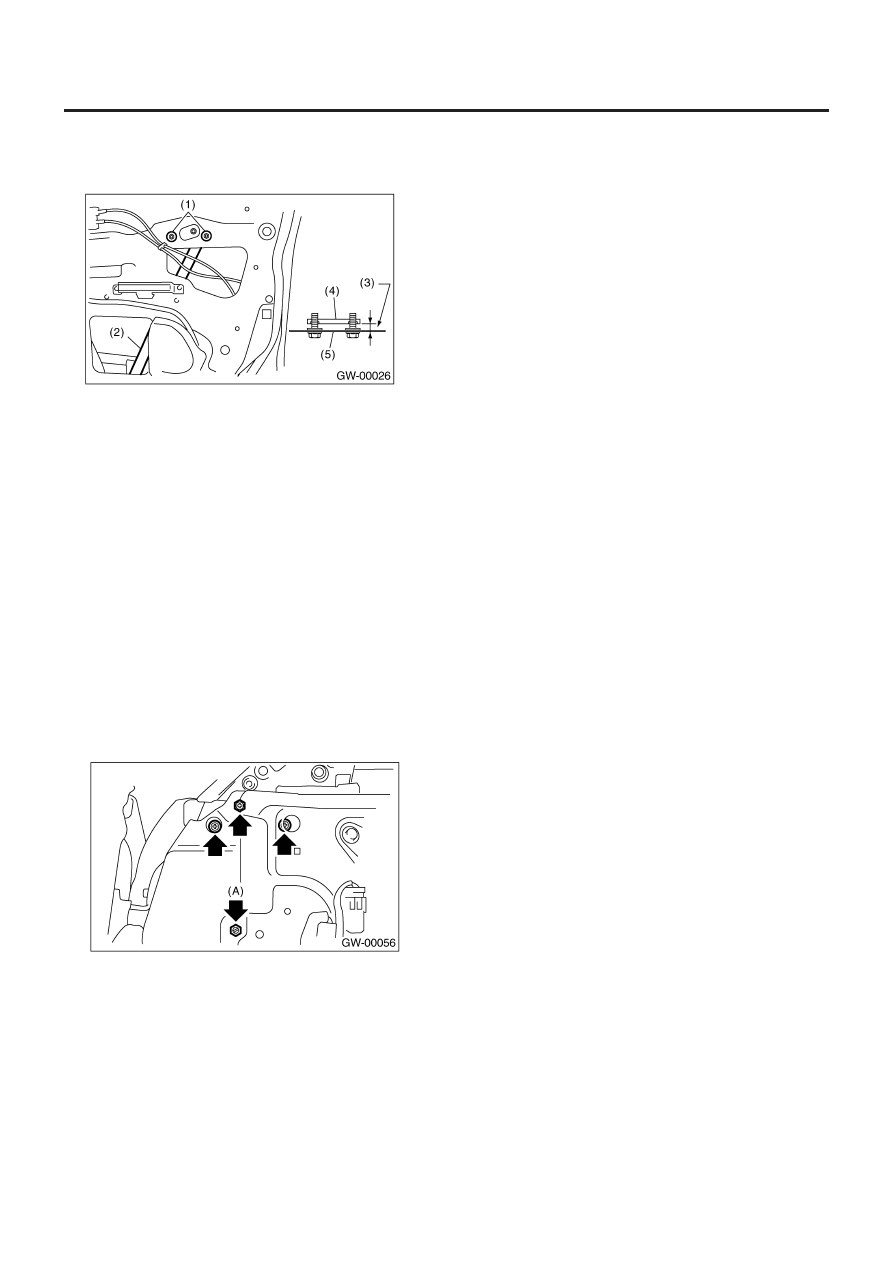

(1) Кронштейн скользящей рамы
(2) Задняя скользящая рама
(3) Отрегулируйте до параллельной линии
(4) Задняя скользящая рама
(5) Внутренняя панель

10) Произведите регулировку передней скользящей рамы та-
ким же способом, как и для задней скользящей рамы.

ПРИМЕЧАНИЕ:
Хотя передняя и задняя скользящие рамы должны, как прави-
ло, регулироваться одинаково, в некоторых случаях может
потребоваться их разная регулировка. Однако регулировка
одной скользящей рамы до максимального значения, а дру-
гой – до минимального не разрешается. Подобная регули-
ровка может привести к чрезмерной нагрузке на регулятор.

11) После регулировок затяните гайки.
12) После регулировки стекла закройте дверь. Если между
внешней кромкой наугольника и поверхностью стекла остал-
ся зазор, отрегулируйте его с помощью регулировочного
болта (A) в нижней фитинговой части наугольника во избежа-
ние нарастания шума от ветра.
13) Во время регулировки ослабьте остальные три фиксиру-
ющих болта.

14) После регулировки затяните болты и гайки.

УСТРОЙСТВО ПЕРЕДНЕГО РЕГУЛЯТОРА И МОТОРА

GW-21

СТЕКЛА/ОКНА/ЗЕРКАЛА

10. Устройство переднего регулятора

и мотора

A:  ДЕМОНТАЖ

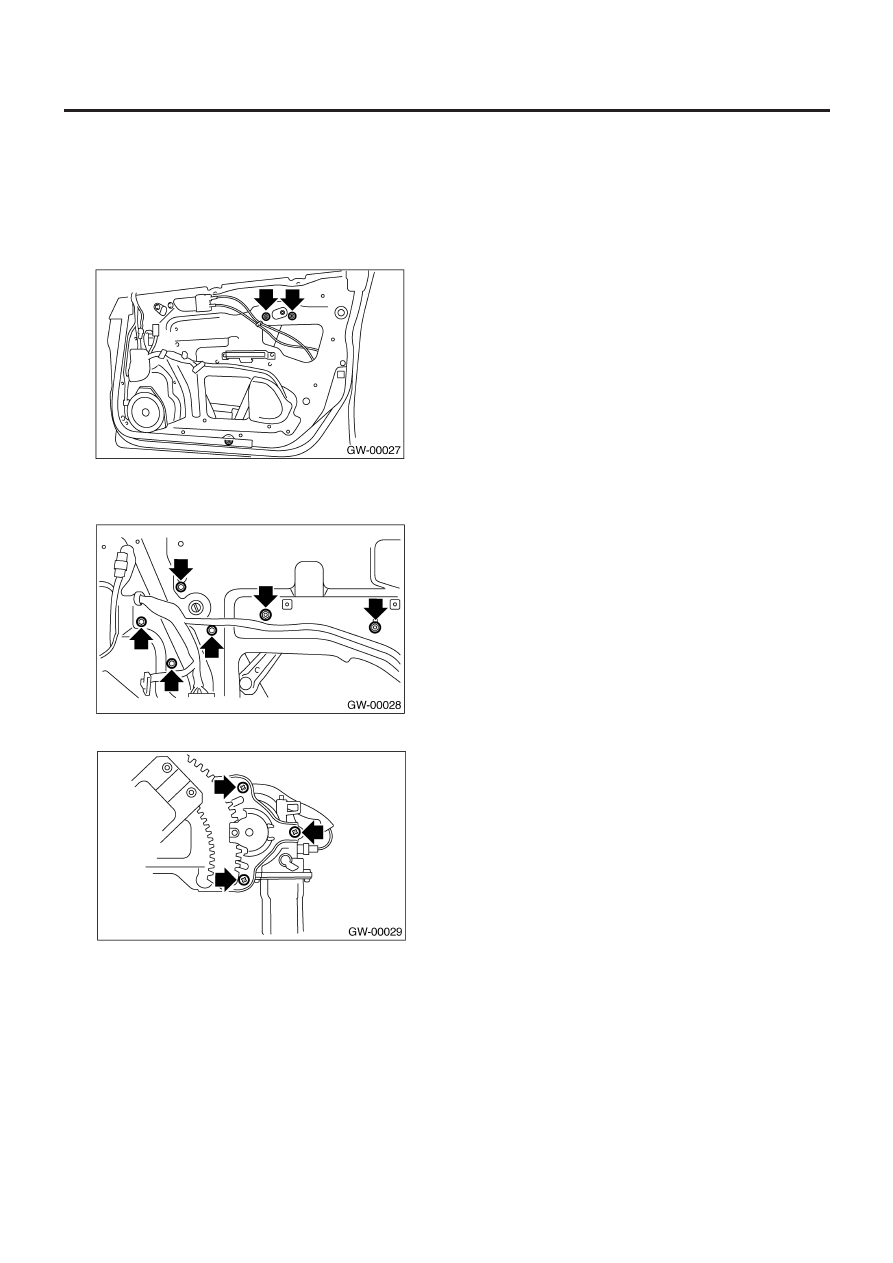

1) Снимите дверное стекло. <См. GW-17, ДЕМОНТАЖ, Стекло
передней двери.>
2) Отвинтите гайки и снимите  заднюю скользящую раму.

3) Отсоедините коннектор мотора.
4) Открутите четыре болта и две гайки и снимите устройство
регулятора.

5) Открутите винт и снимите устройство мотора.

B:  УСТАНОВКА

1) Установите в обратном порядке.
2) Отрегулируйте стекло передней двери. <См. GW-18, РЕГУ-
ЛИРОВКА, Стекло передней двери.>

Момент затяжки:

См. КОМПОНЕНТ в Общем описании. <См. GW-3,
СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ, КОМПОНЕНТ, Общее
описание.>

C: ОСМОТР

1) Убедитесь в том, что мотор электростеклоподъемника вра-
щается надлежащим образом, когда к клеммам коннектора
мотора подводится напряжение от аккумулятора.
2) Измените полярность подсоединений аккумулятора к
клеммам, чтобы проверить, вращается ли мотор в обратном
направлении.

СТЕКЛО ЗАДНЕЙ ДВЕРИ

GW-22

СТЕКЛА/ОКНА/ЗЕРКАЛА

11. Стекло задней двери

A:  ДЕМОНТАЖ

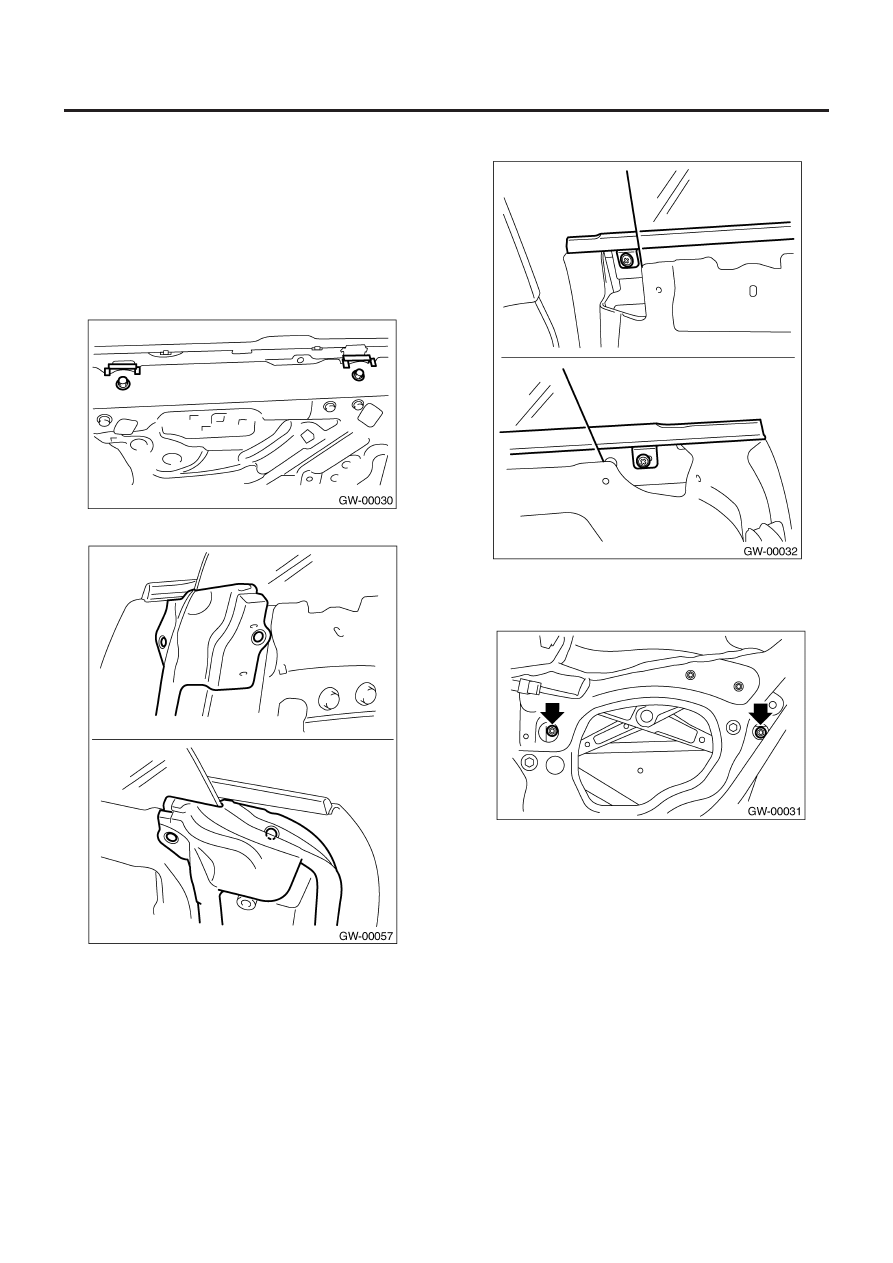

1) Снимите отделку задней двери. <См. EI-36, ДЕМОНТАЖ,
Отделка задней двери.>
2) Снимите передний динамик. См. ЕТ-6, ДЕМОНТАЖ, Перед-
ний динамик.
3) Снимите уплотнительную крышку. <См. EB-16, ДЕМОН-
ТАЖ, Задняя уплотнительная крышка.>
4) Снимите стабилизатор.

5) Снимите дверную противопогодную полоску.

6) Ослабьте два винта и снимите внешнюю противопогодную
полоску.

7) Поработайте переключателем электроподъемника, чтобы
стекло переместилось в положение, указанное на рисунке, а
затем снимите две гайки с.

8) Снимите дверное стекло.

ОСТОРОЖНО:
Не ударяйте стекла и оберегайте их от повреждений.

СТЕКЛО ЗАДНЕЙ ДВЕРИ

GW-23

СТЕКЛА/ОКНА/ЗЕРКАЛА

B:  УСТАНОВКА

1) Установите в обратном порядке.

ОСТОРОЖНО:
Убедитесь в том, что опора стекла надежно встала в
скользящую раму.

2) Отрегулируйте стекло задней двери. <См. GW-23, РЕГУЛИ-
РОВКА, Стекло задней двери.>

Момент затяжки:

См. КОМПОНЕНТ в Общем описании. <См. GW-4,
СТЕКЛО ЗАДНЕЙ ДВЕРИ, КОМПОНЕНТ, Общее опи-
сание.>

C: РЕГУЛИРОВКА

ПРИМЕЧАНИЕ:
Стекло задней двери, как правило, регулируется так же как и
переднее стекло, хотя у них разные размеры. Ниже предста-
влены специальные примечания для задних стекол.

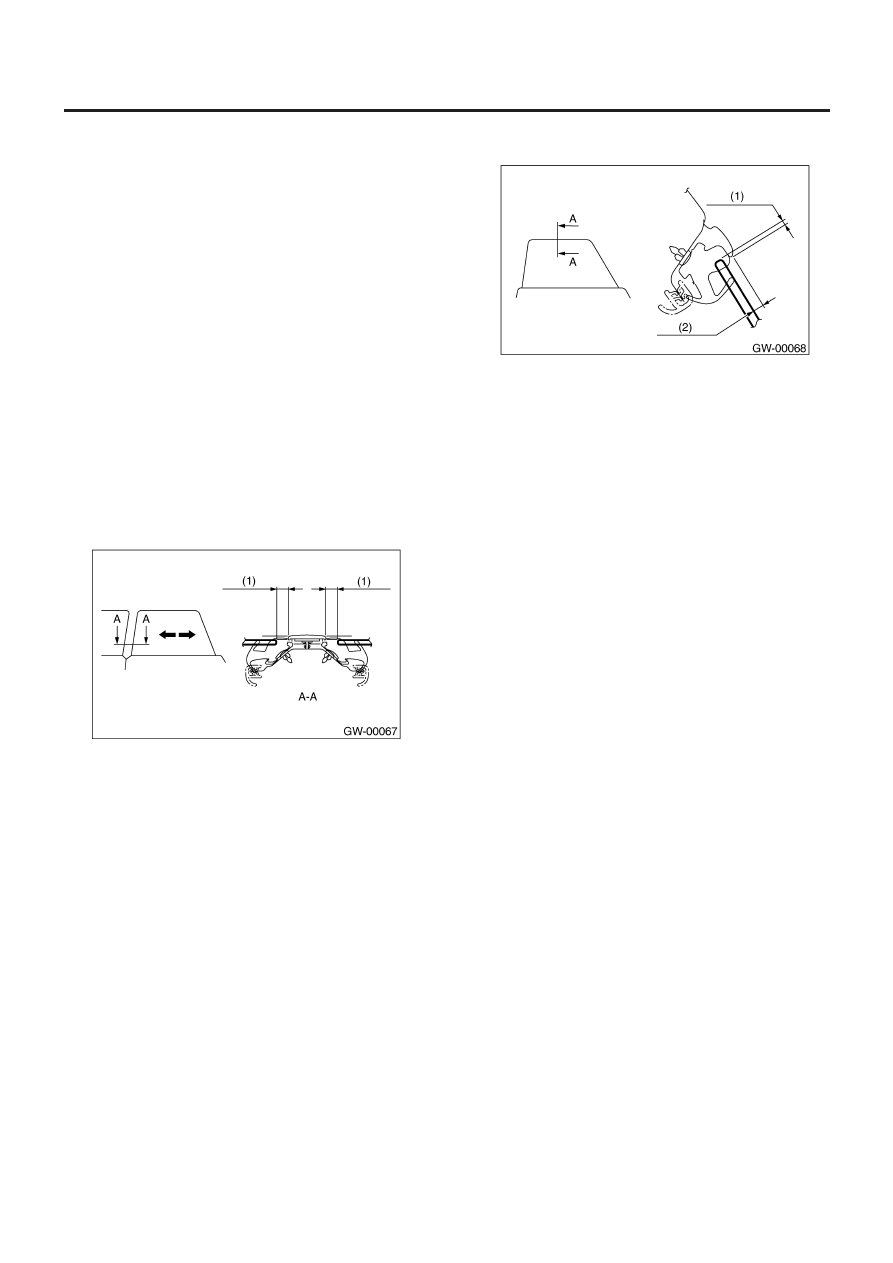

1) Отрегулируйте положение стекла, используя следующие
размеры в качестве руководства.
(Зазор между верхней стороной и нижней стороной должен
быть в пределах 1.5 мм).

(1) 12 ± 1 мм

ПРИМЕЧАНИЕ:
• Если размеры будут меньше указанных, то стекло может за-
стрять о противопогодную полоску во время операций подня-
тия/опускания. В худшем случае это может привести к тому,
что стекло не будет опускаться до конца.
• После регулировки подвигайте стекло вверх и вниз, чтобы
проверить, не задевает ли оно.

2) Отрегулируйте буртик стекла, используя следующие раз-
меры в качестве руководства.

(1) 3.5 ± 0.8 мм
(2) 9.5 ± 1 мм

ПРИМЕЧАНИЕ:
• Если степень контакта заднего стекла выше требуемого,
стекло может задевать о противопогодную полоску в углу
центральной стойки,  что приведет к раннему износу проти-
вопогодной полоски. Будьте внимательны при регулировке.
• После регулировки подвигайте стекло вверх и вниз, чтобы
проверить, не задевает ли оно.
