ПЕРЕКЛЮЧАТЕЛЬ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗЕРКАЛАМИ

GW-16

СТЕКЛА/ОКНА/ЗЕРКАЛА

C: ОСМОТР

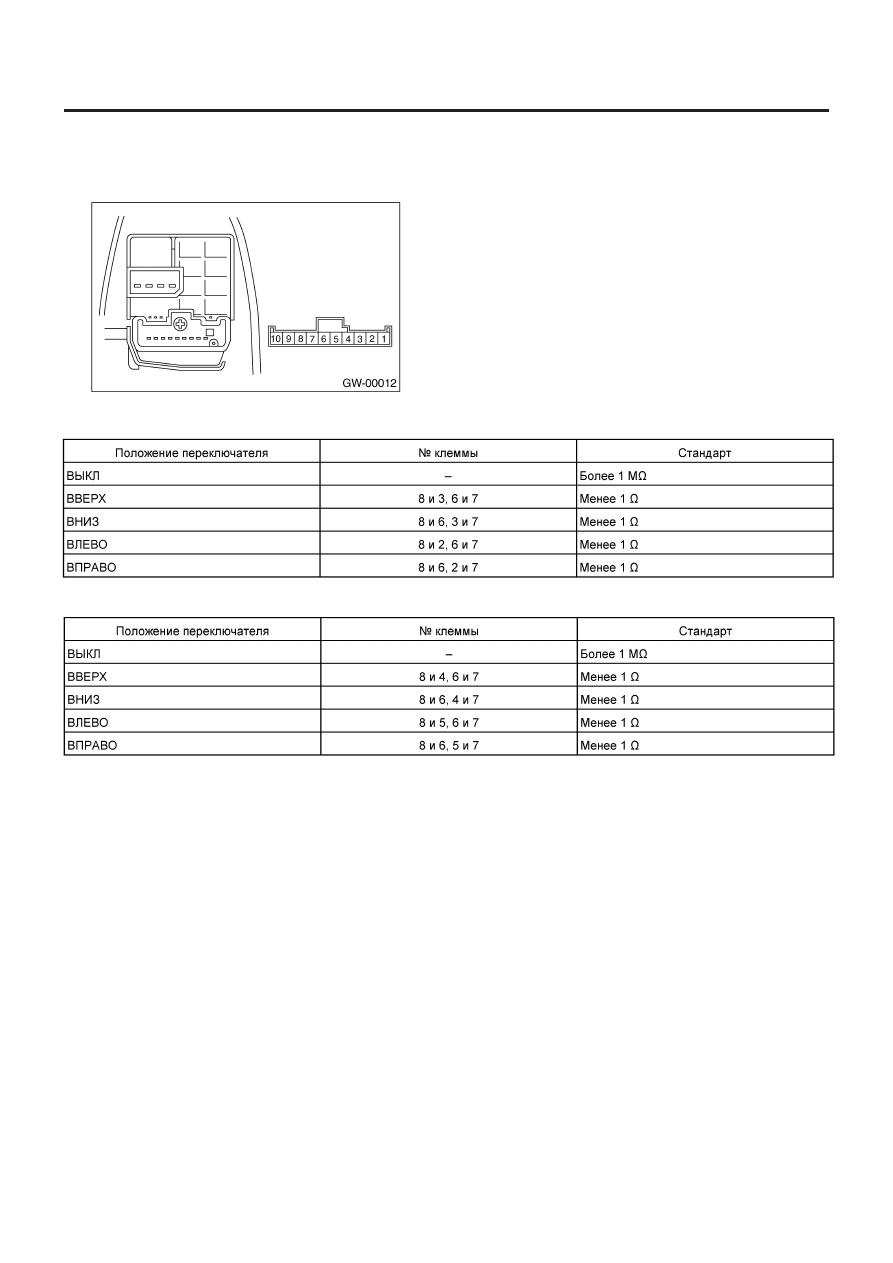

Переместите переключатель зеркал заднего вида в каждое
положение и проверьте непрерывность между клеммами.

Изменения в правом положении переключателя:

Изменения в левом положении переключателя:

В случае несоответствия, замените переключатель.

СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ

GW-17

СТЕКЛА/ОКНА/ЗЕРКАЛА

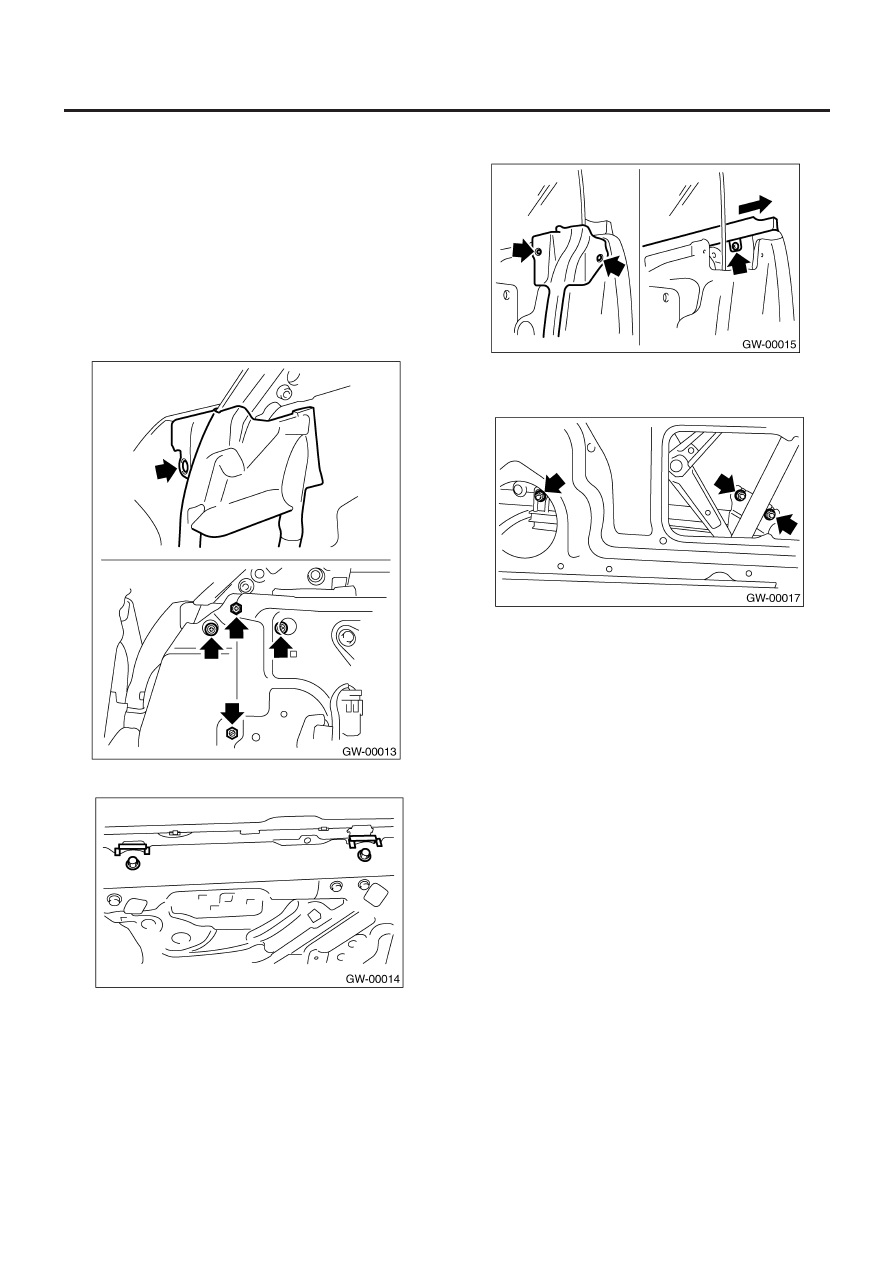

9. Стекло передней двери

A:  ДЕМОНТАЖ

1) Снимите отделку передней двери. <См. EI-35, ДЕМОНТАЖ,
Отделка передней двери.>
2) Снимите передний динамик. См. ЕТ-6, ДЕМОНТАЖ, Перед-
ний динамик.
3) Снимите уплотнительную крышку. <См. EB-13, ДЕМОН-
ТАЖ, Передняя уплотнительная крышка.>
4) Снимите устройство внешнего зеркала. <См. GW-12, ДЕ-
МОНТАЖ, Устройство внешнего зеркала.>
5) Снимите передний конец дверной противопогодной поло-
ски и наугольник.

6) Снимите стабилизаторы.

7) Снимите задний конец противопогодной полоски двери и
внешнюю противопогодную полоску.

8) Поработайте переключателем электроподъемника, чтобы
стекло переместилось в положение, указанное на рисунке, а
затем снимите три гайки с сервисных отверстий.

9) Выньте дверное стекло.

ПРИМЕЧАНИЕ:
• После демонтажа стекла не поворачивайте регулятор в на-
правлении закрывания. Это может привести к разъединению
привода.
• Не ударяйте стекла и оберегайте их от повреждений.

СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ

GW-18

СТЕКЛА/ОКНА/ЗЕРКАЛА

B:  УСТАНОВКА

1) Установите в обратном порядке.

ОСТОРОЖНО:
Убедитесь в том, что опора стекла надежно встала в
скользящую раму.

2) Отрегулируйте стекло передней двери. <См. GW-18, РЕГУ-
ЛИРОВКА, Стекло передней двери.>

Момент затяжки:

См. КОМПОНЕНТ в Общем описании. <См. GW-3,
СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ, КОМПОНЕНТ, Общее
описание <См. GW-2, ФИКСИРОВАННОЕ СТЕКЛО,
КОМПОНЕНТ, Общее описание.>

C: РЕГУЛИРОВКА

ПРИМЕЧАНИЕ:
Перед регулировкой убедитесь в том, что все регулировочные
болты стабилизатора, верхнего стопора и скользящей рамы
ослаблены, и что дверное стекло поднято до такого уровня,
чтобы оно контактировало с противопогодной полоской.

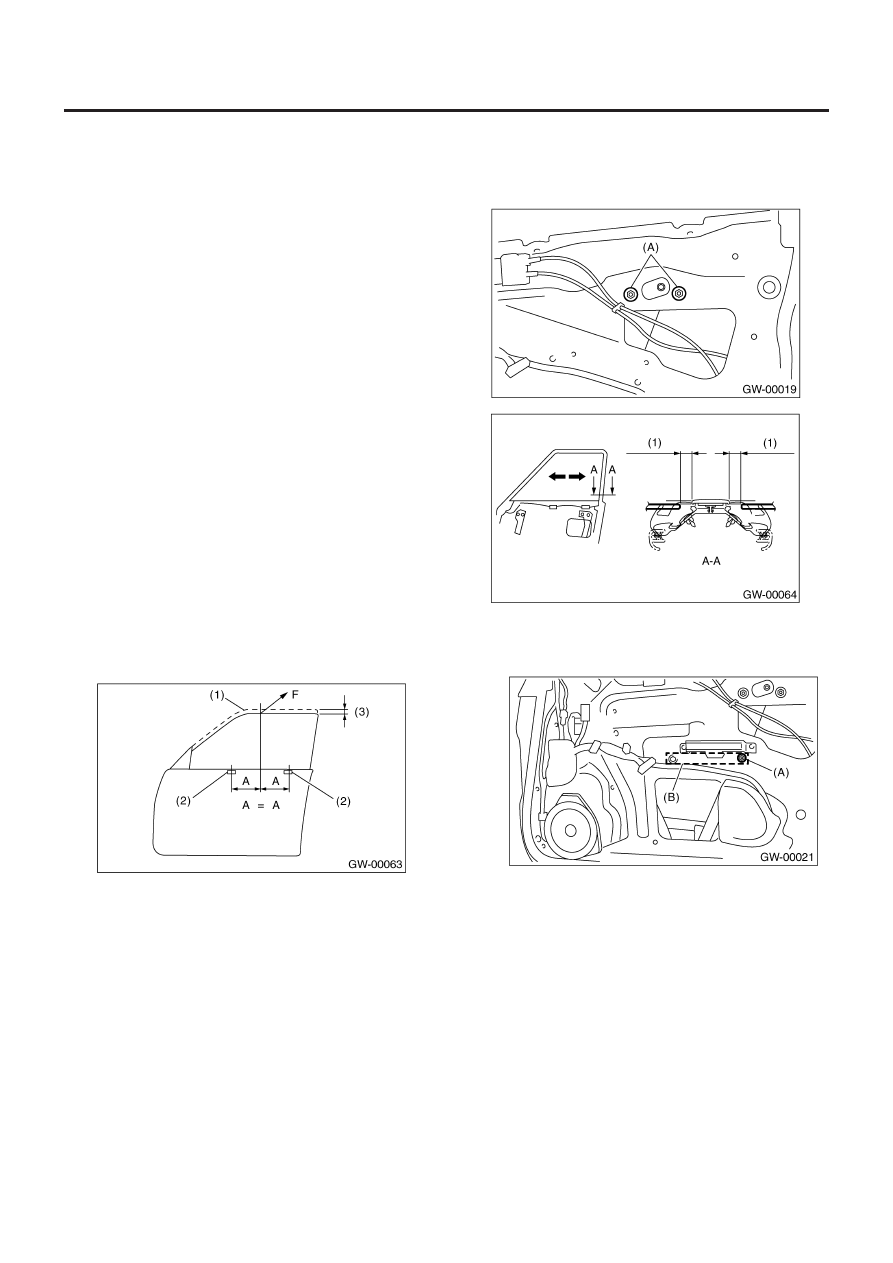

1) Временно затяните один регулировочный болт на одной
стороне задней скользящей рамы в центре щелевого отвер-
стия во внутренней панели.
2) Временно затяните канал-В регулятора в положении на-
верху щелевого отверстия.
3) Опустите дверное стекло на 10 -15 мм (0.39 to 0.59 in) от пол-
ностью закрытого положения. Применяя внешнее давление,
равное  45.0 ± 5.0 Н (4.5 ± 0.5 кгс, 9.911.1 Ib) (F) к верхнему
краю стекла над средней точкой двух внешних стабилизато-
ров, нажмите на внутренний стабилизатор с усилием 25 ± 5 Н
(2.5 ± 0.5 кгс, 5.5 ± 1.1 Ib) В стекло, а затем закрепите стекло.

(1) Полностью закрытое положение
(2) Стабилизатор
(3) 10–15 мм (0.39 –0.59 in)

4) Для регулировки зазора между передним стеклом и крыш-
кой центральной стойки, ослабьте гайки (A) и подвигайте
скользящую раму стекла вперед-назад, пока зазор не будет
доведен до указанного значения. (Зазор между верхней сторо-
ной и нижней стороной должен находиться в пределах 1.5 мм)

(1)    12 ± 1 мм (0.472 in)

5) Для регулировки верхнего и нижнего концов центральной
стойки, ослабьте регулировочную гайку (A) канала-B (B).

СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ

GW-19

СТЕКЛА/ОКНА/ЗЕРКАЛА

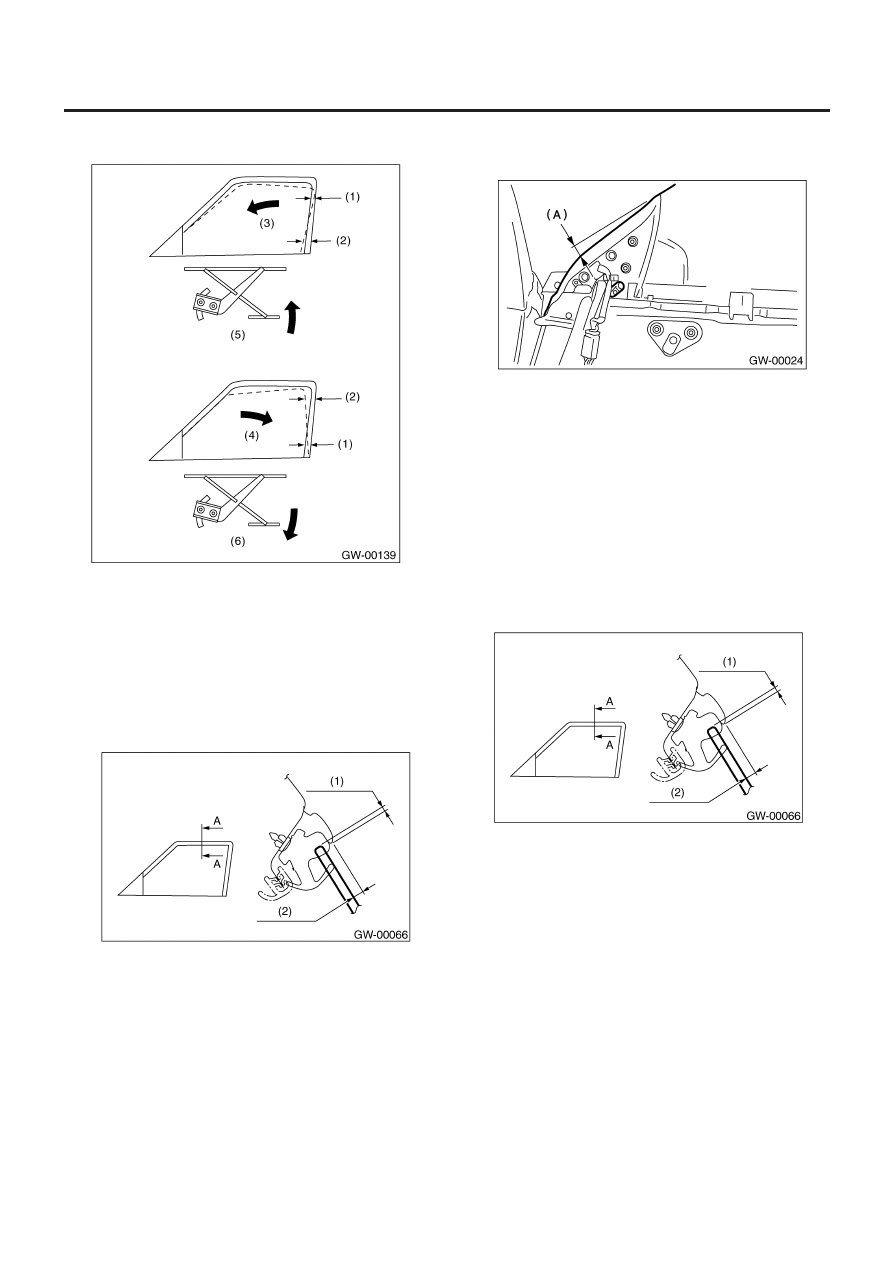

6) Отрегулируйте так, чтобы верхний и нижний концы цент-
ральной стойки были одинакового размера.

(1) Узко
(2) Широко
(3) Стекло слишком сильно наклонено назад
(4) Стекло слишком сильно наклонено вперед
(5) Поднимите канал-B
(6) Опустите канал-B

7) Для регулировки хода стекла закройте дверь, поднимите
стекло так, чтобы позиционное отношение между стеклом и
противопогодной полоской стало таким, как показано. Зак-
репите стекло так, чтобы верхний стопор слегка касался дер-
жателя стекла.

(1) 3.5 ± 0.8 мм
(2) 9.5 ± 1 мм

Для предотвращения шума от ветра, отрегулируйте стекло в
положении, при котором кончик наугольника будет немного
приподнят.

(A)   0–1.5 мм (0 – 0.059 in)

8) После регулировки стабилизатора, проведите регулировку
буртика стекла. Сначала визуально проверьте позиционное
отношение между фиксатором и молдингом и стеклом со
стороны крыши, а затем начните с регулировки  задней
скользящей рамы. Попеременно, шаг за шагом регулируйте
два регулировочных болта для достижения приведенных ни-
же размеров (сечение A).

ПРИМЕЧАНИЕ:
Если одновременно ослабить две гайки, скользящая рама бу-
дет ходить вперед-назад. Поэтому при регулировке одной
гайки другая должна быть закреплена.

9) Произведите ту же самую регулировку для двух регулиро-
вочных болтов задней скользящей рамы.

(1) 3.5 ± 0.8 мм
(2) 9.5 ± 1 мм
