Subaru Forester (2004 год). Руководство - часть 749

УСТРОЙСТВО ВНЕШНЕГО ЗЕРКАЛА

GW-12

СТЕКЛА/ОКНА/ЗЕРКАЛА

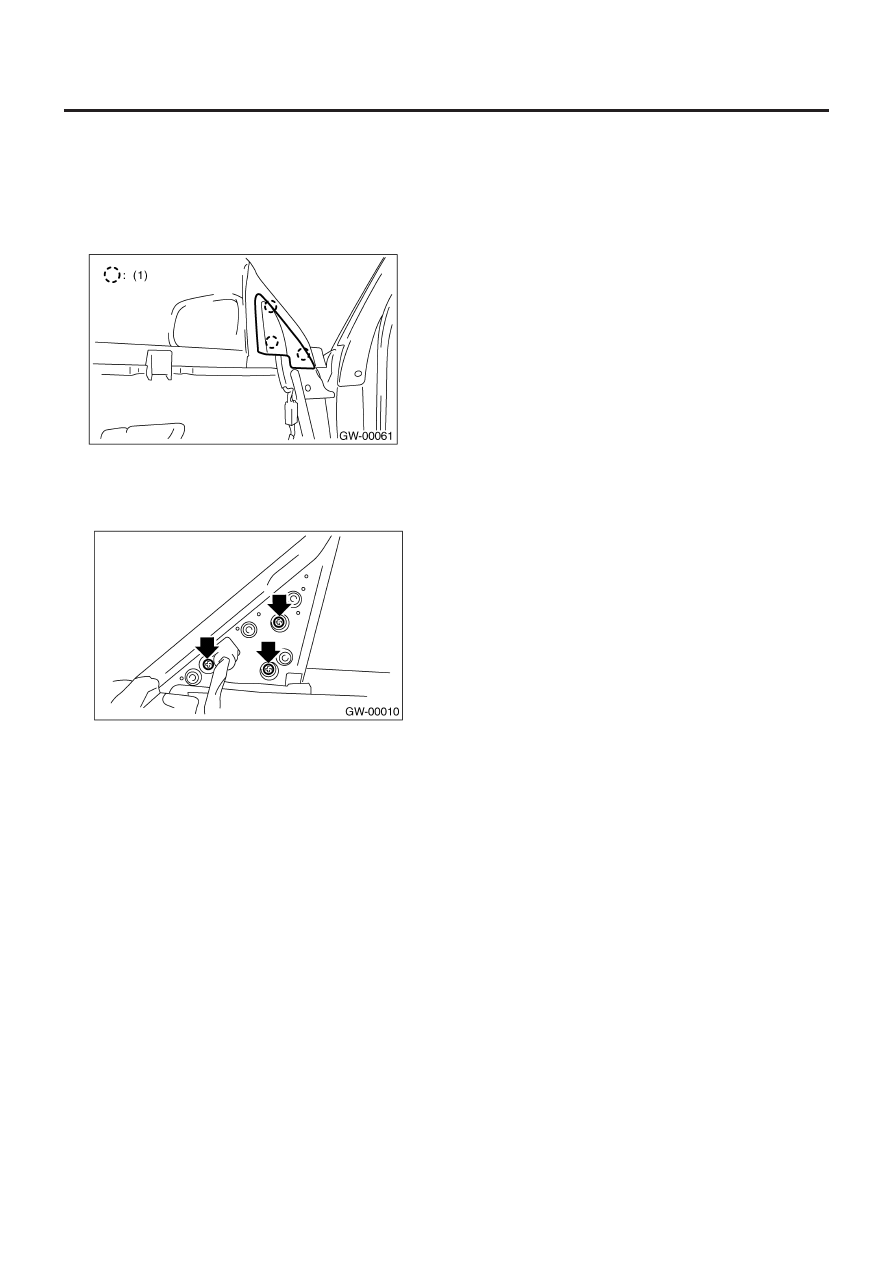

6. Устройство внешнего зеркала

A:  ДЕМОНТАЖ

1) Снимите отделку двери. <См. EI-35, ДЕМОНТАЖ, Отделка
передней двери.>
2) Снимите крышку наугольника зеркала.

(1) Крючок

3) Отсоедините коннектор зеркала.
4) Снимите прокладку, открутите винты и снимите устройство
зеркала.

B:  УСТАНОВКА

Установите в обратном порядке.

УСТРОЙСТВО ВНЕШНЕГО ЗЕРКАЛА

GW-13

СТЕКЛА/ОКНА/ЗЕРКАЛА

C: ОСМОТР

Убедитесь в том, что зеркало заднего вида двигается надлежащим образом, если к клеммам подвести напряжение аккумулятора.

Модель, не оборудованная обогревом зеркал:

В случае несоответствия, замените зеркало.

Модель, оборудованная обогревом зеркал:

В случае несоответствия, замените зеркало.

ВНЕШНЕЕ ЗЕРКАЛО

GW-14

СТЕКЛА/ОКНА/ЗЕРКАЛА

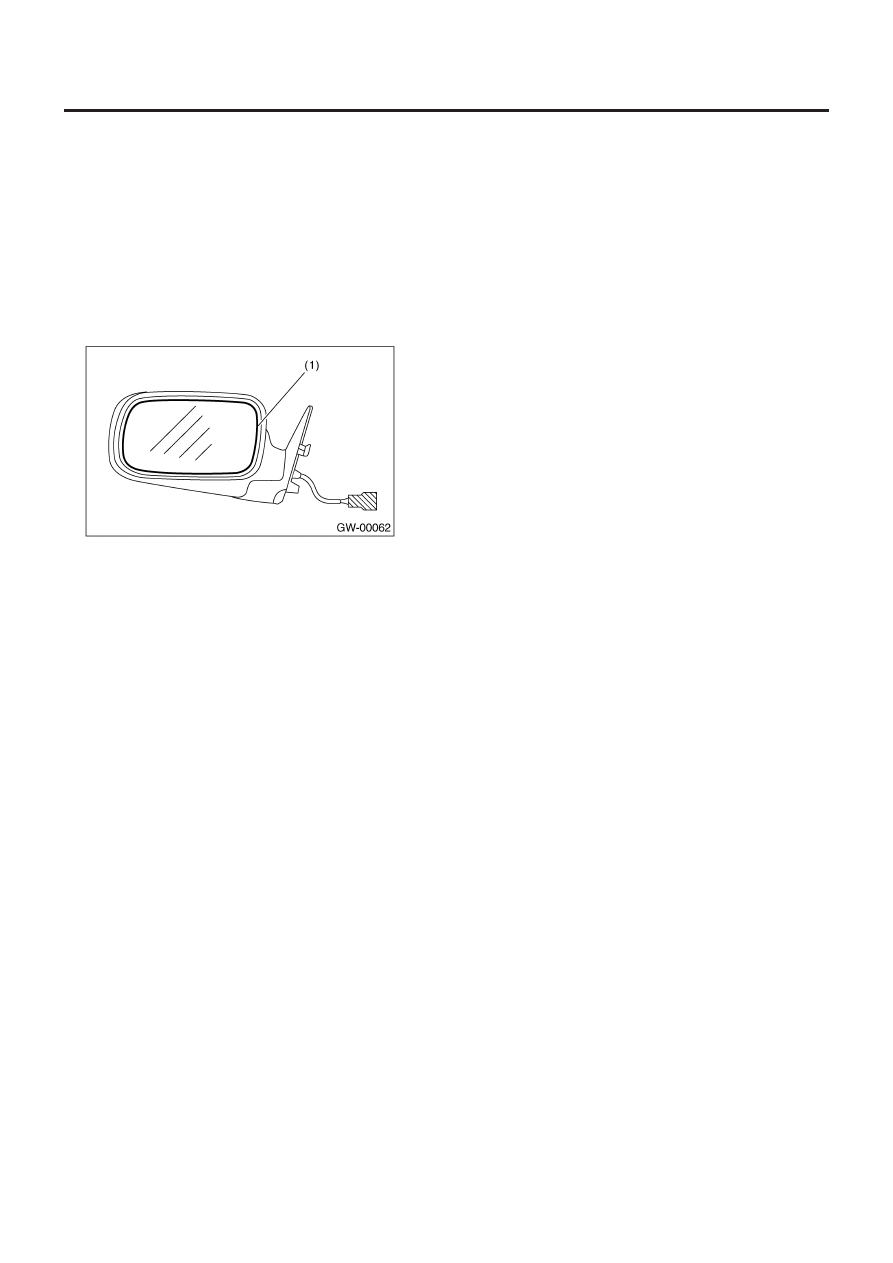

7. Внешнее зеркало

A:  ЗАМЕНА

1) Снимите устройство дверного зеркала. <См. GW-12, ДЕ-
МОНТАЖ, Устройство внешнего зеркала.>
2) Нагревайте место вокруг держателя зеркала (1) с помо-
щью фена для волос до тех пор, пока края держателя зеркала
не станут мягкими (около 2-3 минут при использовании
1,000-Ваттного фена.)
3) С помощью плоской отвертки без острых краев поднимите
зеркало из держателя зеркала. (Также отсоедините коннек-
тор обогревателя зеркала от задней части зеркала).

4) При установке зеркала нагревайте место вокруг держателя
зеркала с помощью фена для волос до тех пор, пока края дер-
жателя зеркала снова не станут мягкими (около 2-3 минут при
использовании 1,000-Ваттного фена.)
5) Снимите заднюю часть с новой двухсторонней пленки и
вдавите зеркало для его установки.

ПРИМЕЧАНИЕ:
Если держатель зеркала недостаточного прогрет, это может
привести к трещинам по краям держателя или на зеркале.

ПЕРЕКЛЮЧАТЕЛЬ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗЕРКАЛАМИ

GW-15

СТЕКЛА/ОКНА/ЗЕРКАЛА

8. Переключатель дистанционного

управления зеркалами

A:  ДЕМОНТАЖ

См. Переключатель управления стеклоподъемниками, так как
переключатель дистанционного управления зеркалами
встроен в переключатель управления электростеклоподъем-
никами. См. GW-7, ДЕМОНТАЖ, Переключатель управления
стеклоподъемниками.

B:  УСТАНОВКА

См. Переключатель управления стеклоподъемниками, так как
переключатель дистанционного управления зеркалами
встроен в переключатель управления электростеклоподъем-
никами. См. GW-7, УСТАНОВКА, Переключатель управления
стеклоподъемниками.
