ОБЩЕЕ ОПИСАНИЕ

GW-4

СТЕКЛА/ОКНА/ЗЕРКАЛА

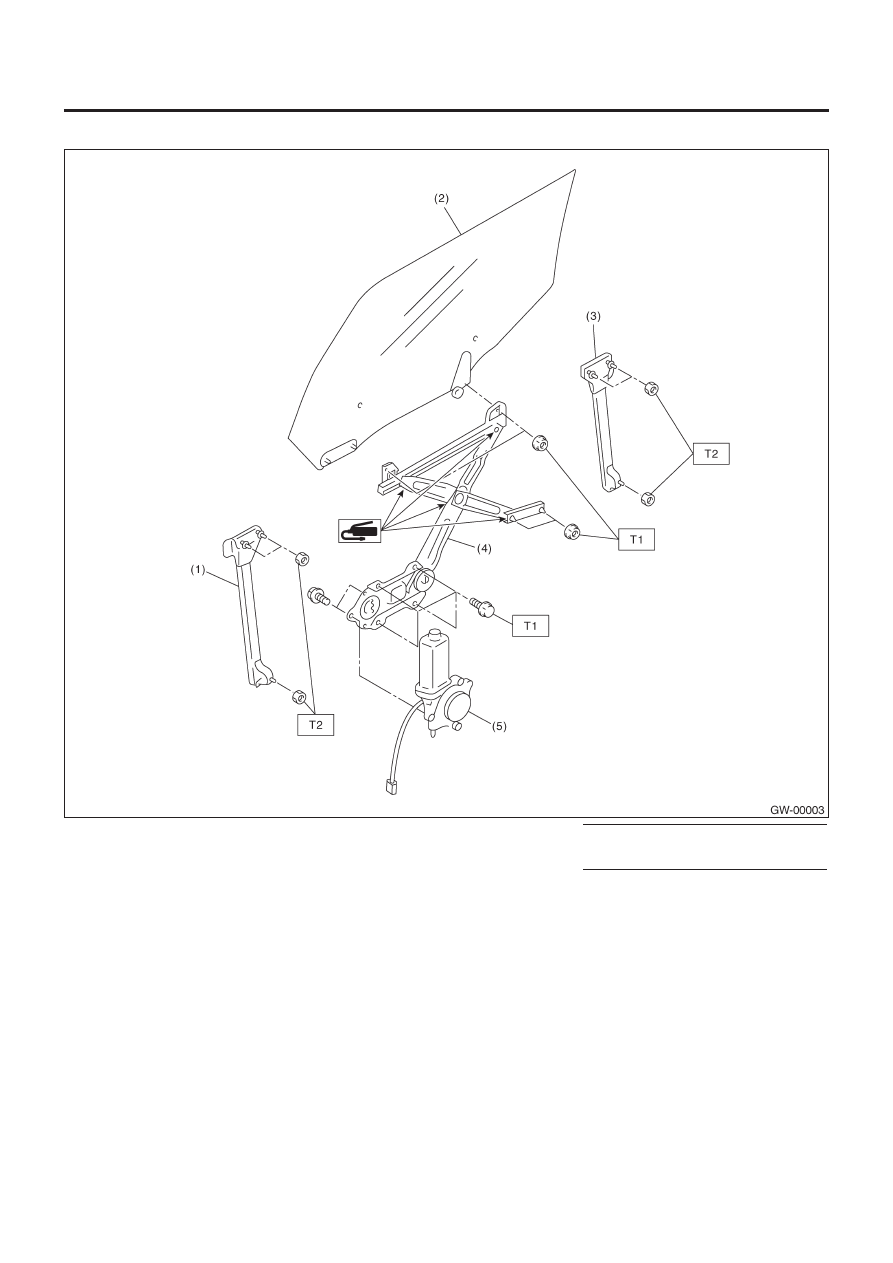

3.  СТЕКЛО ЗАДНЕЙ ДВЕРИ

(1) Скользящая рамка двери (передняя)
(2) Стекло
(3) Скользящая рамка двери (задняя)

(4) Устройство регулятора
(5) Устройство мотора

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    7.5 (0.75, 5.4)
T2:    14 (1.4, 10.3)

ОБЩЕЕ ОПИСАНИЕ

GW-5

СТЕКЛА/ОКНА/ЗЕРКАЛА

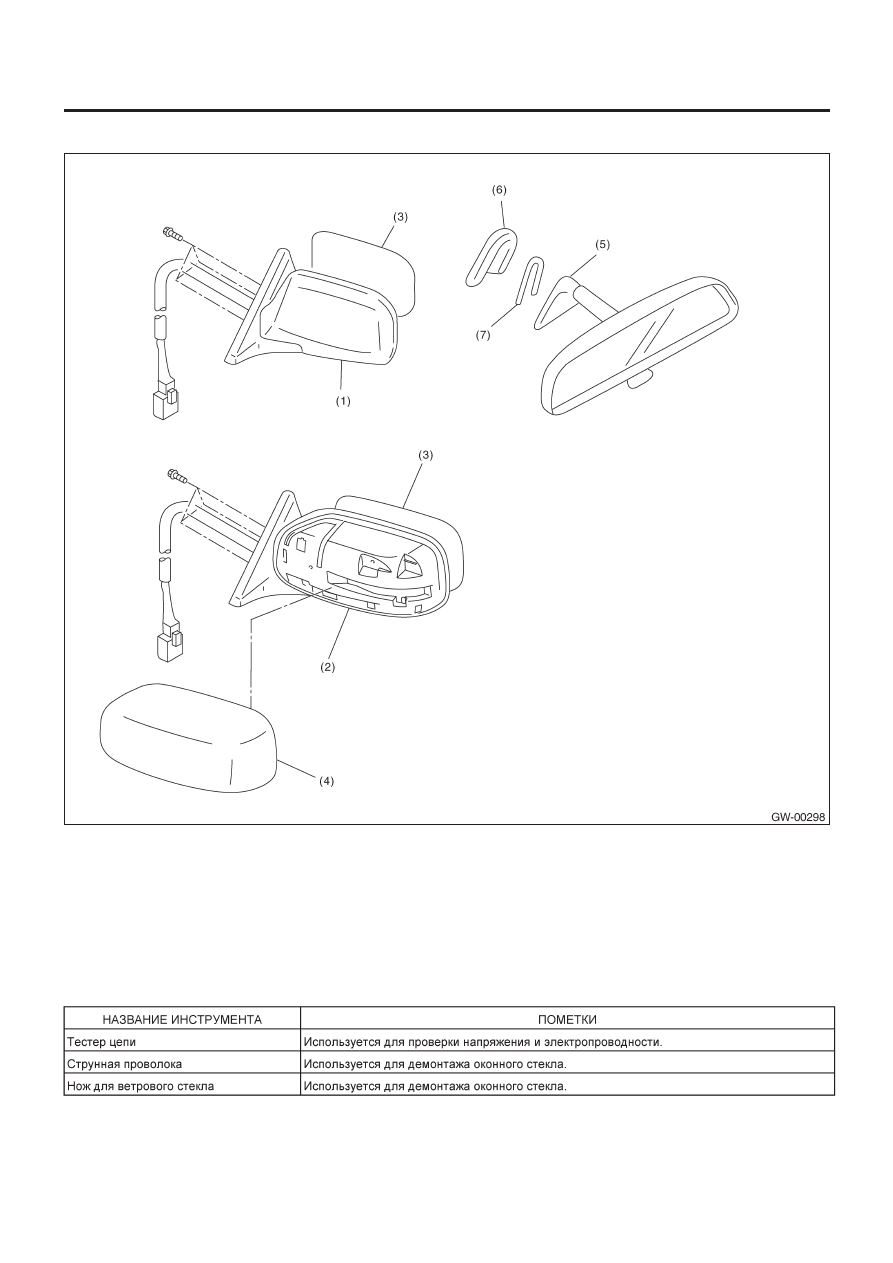

4. ЗЕРКАЛА

B: ОСТОРОЖНО

• В случае разъединения электрических коннекторов всегда проводите операционную проверку после их повторного соединения.
• Избегайте ударов по стеклам и нанесения им повреждений.

C:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

(1) Внешнее зеркало (большого размера)
(2) Внешнее зеркало (стандартное)
(3) Зеркало

(4) Защитная крышка
(5) Зеркало заднего вида

(6) Крепление
(7) Пружина

СИСТЕМА ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКОВ

GW-6

СТЕКЛА/ОКНА/ЗЕРКАЛА

2. Система электростеклоподъемников

A: ДИАГРАММА ПРОВОДКИ

1. ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКИ

<См. WI-240, ДИАГРАММА ПРОВОДКИ, Система электростеклоподъемников.>

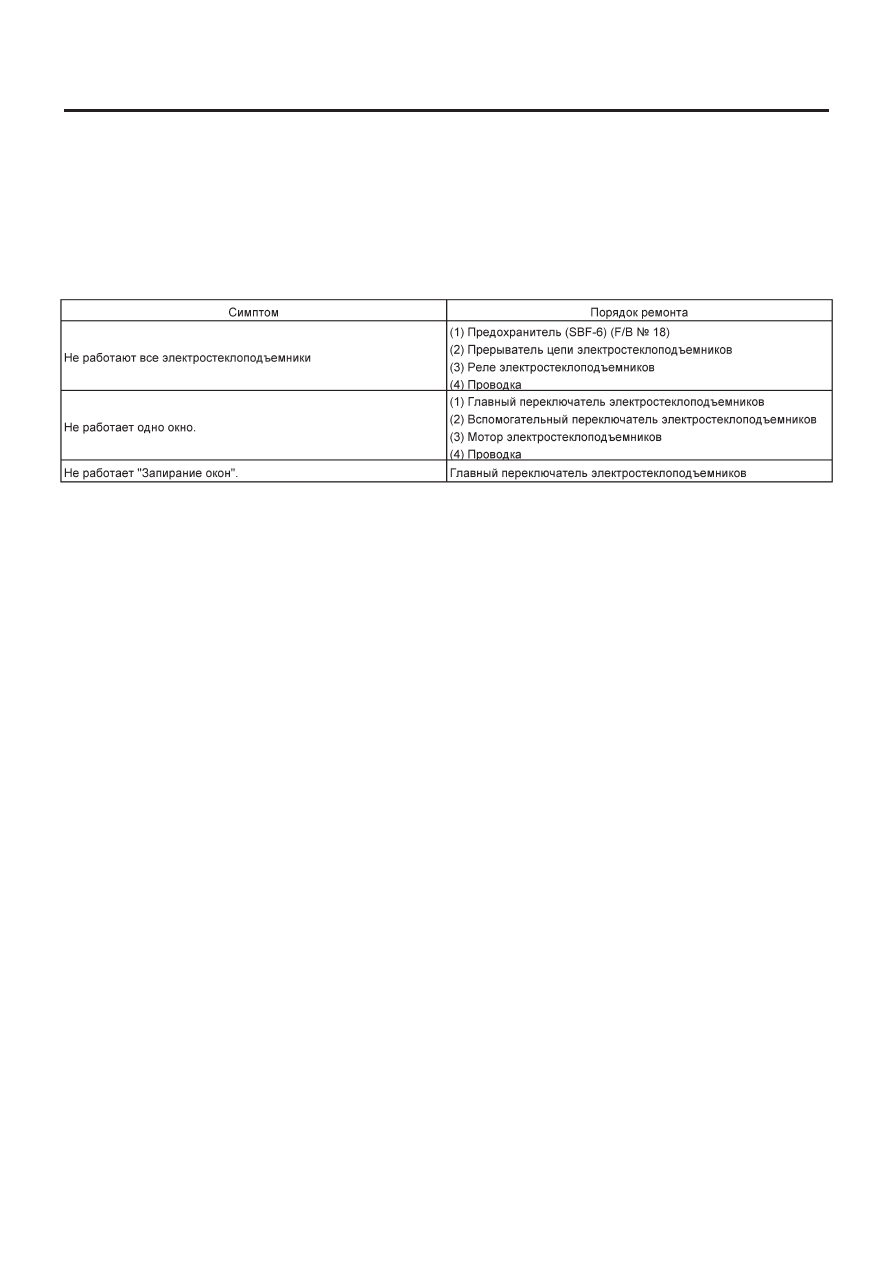

B:  ОСМОТР

ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКАМИ

GW-7

СТЕКЛА/ОКНА/ЗЕРКАЛА

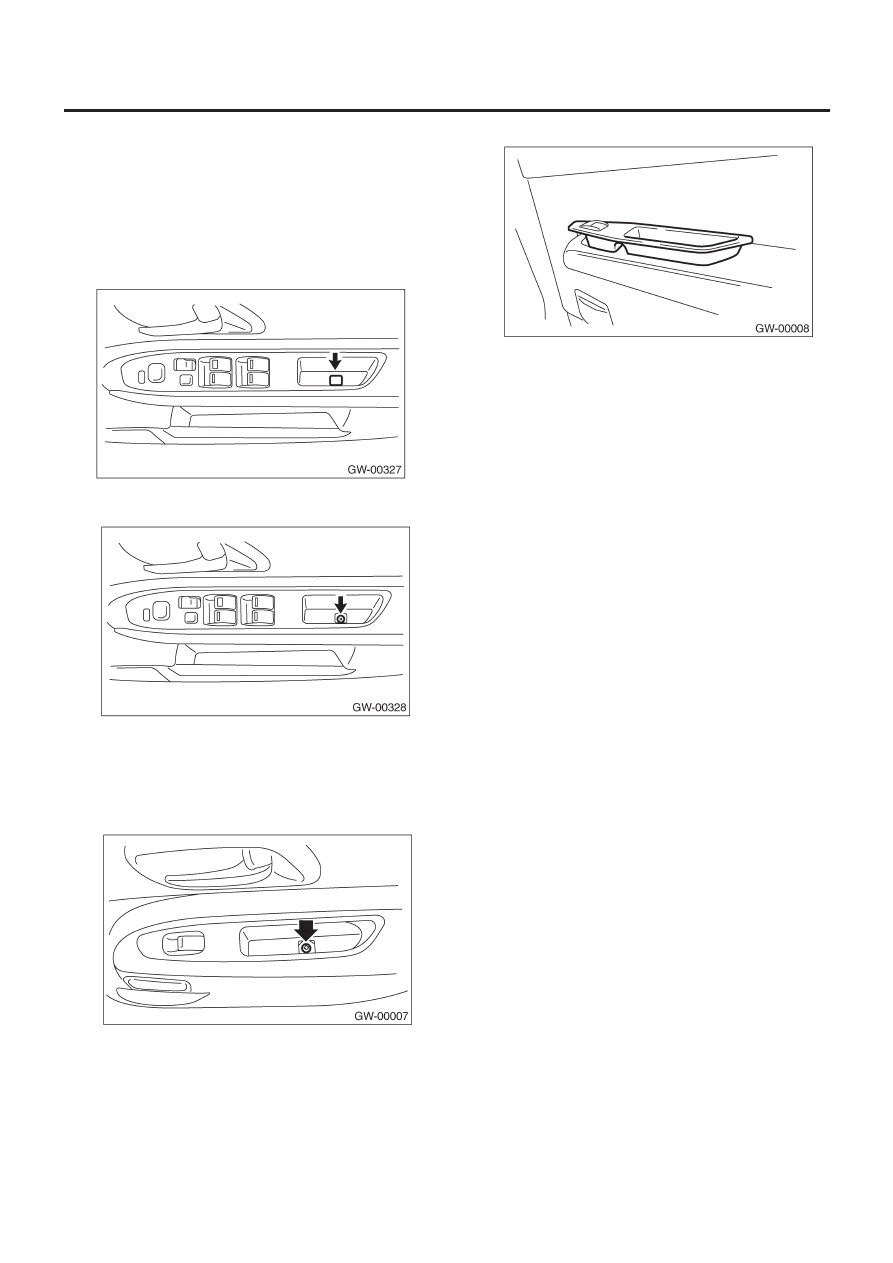

3. Переключатель управления

электростеклоподъемниками

A:  ДЕМОНТАЖ

1. ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

1) Отсоедините кабель заземления от аккумулятора.
2) С помощью плоской отвертки снимите крышку винта.

3) Снимите винт и снимите главный переключатель электро-
стеклоподъемников.

4) Отсоедините коннектор.

2. ВСПОМОГАТЕЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите винт, крепящий  панель переключателя.

3) Снимите панель переключателя.

4) Отсоедините коннектор.

B:  УСТАНОВКА

1. ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

Установите в обратном порядке.

2. ВСПОМОГАТЕЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

Установите в обратном порядке.
