УСТРОЙСТВО ЗАДНЕГО РЕГУЛЯТОРА И МОТОРА

GW-24

СТЕКЛА/ОКНА/ЗЕРКАЛА

12. Устройство заднего регулятора и мотора

A:  ДЕМОНТАЖ

1) Снимите стекло задней двери. <См. GW-22, ДЕМОНТАЖ,
Стекло задней двери.>
2) Снимите переднюю скользящую раму.
3) Отсоедините коннектор мотора.

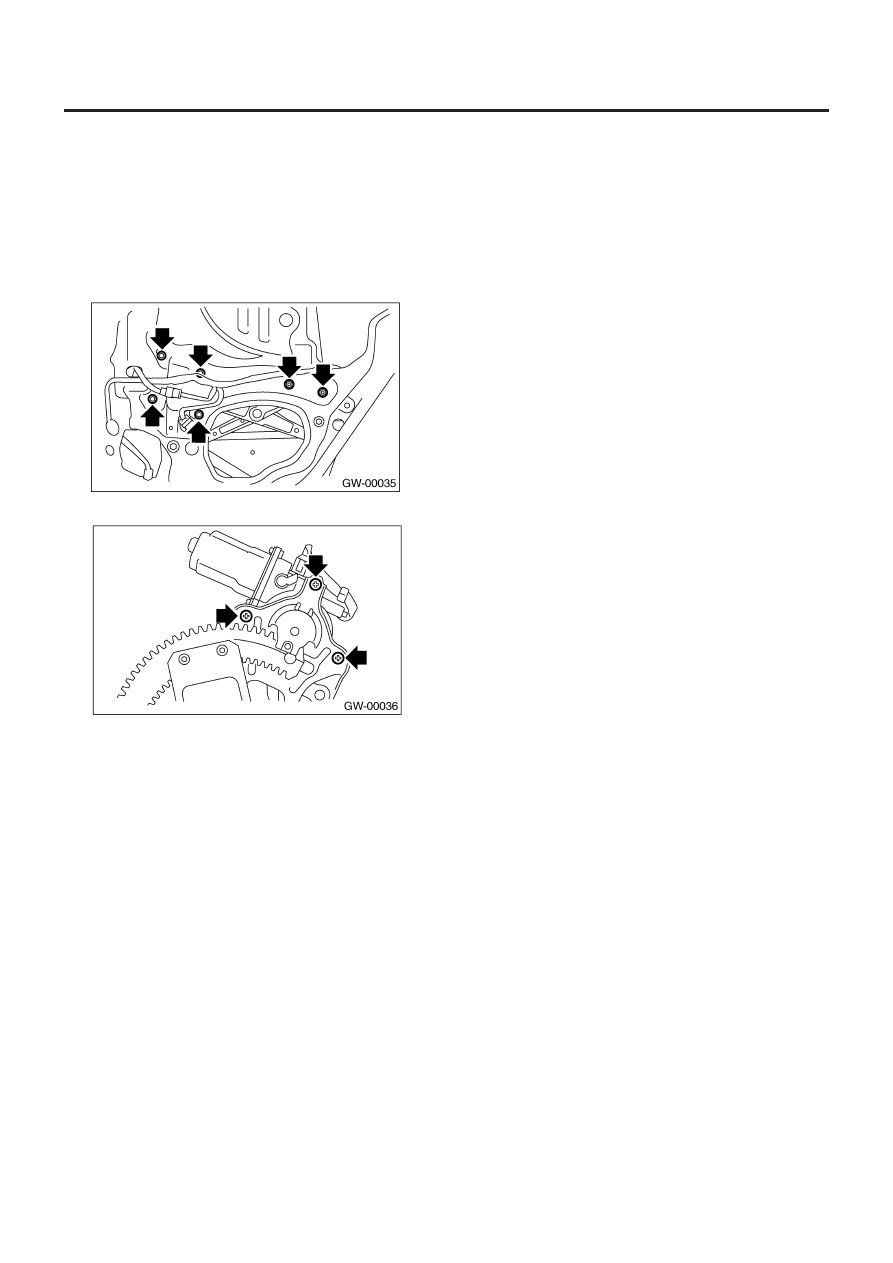

4) Открутите четыре болта и две гайки и снимите устройство
регулятора.

5) Открутите винты и снимите устройство мотора.

B:  УСТАНОВКА

1) Установите в обратном порядке.
2) Отрегулируйте стекло задней двери. <См. GW-23, РЕГУЛИ-
РОВКА, Стекло задней двери.>

Момент затяжки:

См. КОМПОНЕНТ в Общем описании. <См. GW-4,
СТЕКЛО ЗАДНЕЙ ДВЕРИ, КОМПОНЕНТ, Общее опи-
сание.>

C: ОСМОТР

1) Убедитесь в том, что мотор электростеклоподъемника вра-
щается надлежащим образом, когда к клеммам коннектора
мотора подводится напряжение от аккумулятора.
2) Измените полярность подсоединений аккумулятора к
клеммам, чтобы проверить, вращается ли мотор в обратном
направлении.

ВЕТРОВОЕ СТЕКЛО

GW-25

СТЕКЛА/ОКНА/ЗЕРКАЛА

13. Ветровое стекло

A:  ДЕМОНТАЖ

1. С ПОМОЩЬЮ НОЖА ДЛЯ ВЕТРОВОГО СТЕКЛА

1) Снимите панель капота. <См. EI-32, ДЕМОНТАЖ, Панель
капота.>
2) Снимите молдинг стекла.
3) Накройте пленкой корпусную сторону окружности ветрово-
го стекла для его защиты.
4) Нанесите достаточное количество мыльной воды на адге-
зивную прослойку.
5) Вставьте нож для ветрового стекла в адгезивную прослойку
6) Удерживая край ножа и край ветрового стекла под нужным
углом, двигайте нож параллельно краю ветрового стекла
вдоль его лицевой стороны, чтобы срезать адгезивную про-
слойку.

ПРИМЕЧАНИЕ:
• Не перекручивайте нож.
• Срезание адгезивной прослойки следует начинать с само-
го широкого разрыва между ветровым стеклом и кузовом.
• Так как направляющие фиксаторы закреплены на углах сте-
кла, используйте струнную проволоку для их срезания.

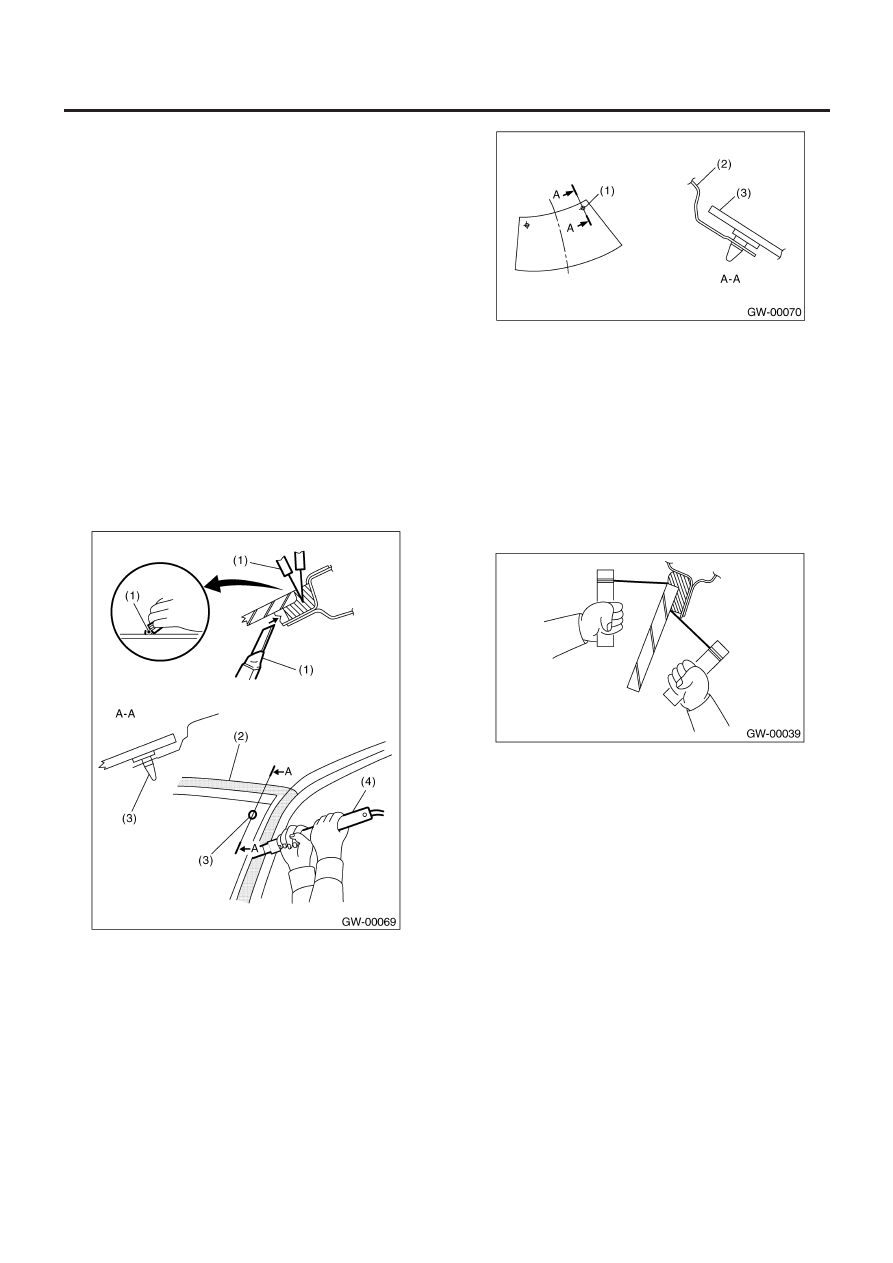

(1) Шпатель
(2) Защитная пленка
(3) Направляющий фиксатор
(4) Нож ветрового стекла

(1) Направляющий фиксатор
(2) Кузов
(3) Стекло

2. С ПОМОЩЬЮ СТРУННОЙ ПРОВОЛОКИ

1) Снимите панель капота. <См. EI-32, ДЕМОНТАЖ, Панель
капота.>
2) Снимите молдинг крыши и верхний передний молдинг.
3) Накройте пленкой корпусную сторону окружности ветрово-
го стекла для его защиты.
4) Сделайте отверстие в адгезивной прослойке с помощью
дрели или ножа.
5) Проденьте струнную проволоку через отверстие и прочно
закрепите оба конца струнной проволоки на кусочках дерева.

6) Попеременно тяните за концы проволоки, чтобы срезать
адгезивный слой.

ОСТОРОЖНО:
• Не тяните струнную проволоку с усилием в направле-
нии края ветрового стекла.
• Следите за тем, чтобы не повредить внутренние и
внешние детали.
• Когда демонтаж происходит на участке, прилегающем
к панели инструментов, положите на панель защитную
пластину.
Отнеситесь к демонтажу с особым вниманием.
• Не перекрещивайте струнные проволоки. Иначе они
могут порваться.

ВЕТРОВОЕ СТЕКЛО

GW-26

СТЕКЛА/ОКНА/ЗЕРКАЛА

B:  УСТАНОВКА

1) Прочистите внешнюю окружность ветрового стекла с по-
мощью алкоголя или белого бензина.
2) Снимите адгезивную прослойку с кузова с помощью ножа
так, чтобы получилась гладкая лицевая сторона толщиной
2 мм (0.08 in).

ОСТОРОЖНО:
Следите за тем, чтобы не повредить кузов и окрашенные
поверхности.

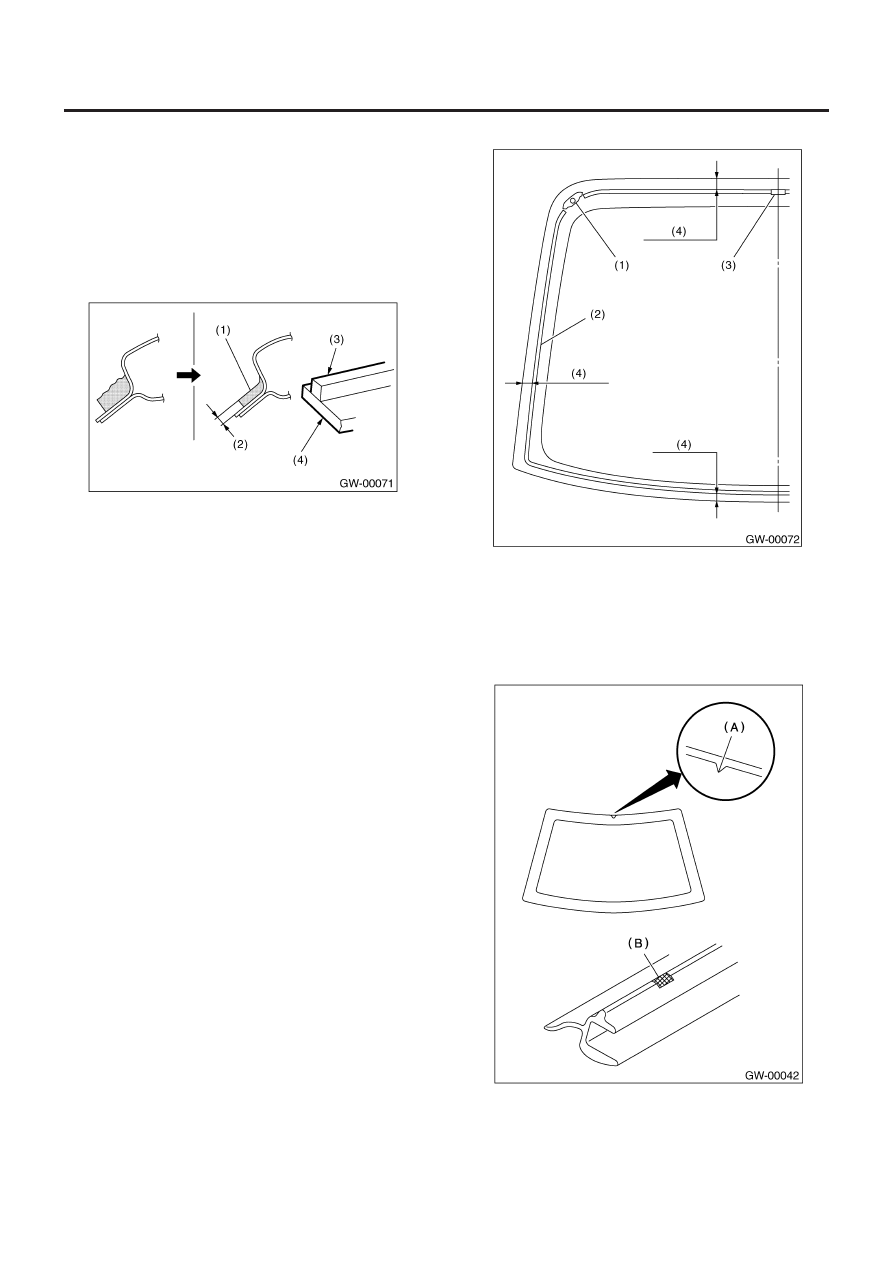

(1) Адгезив
(2) 2 мм (0.08 in)
(3) Запорная резинка
(4) Стекло

3) Прочистите кузов с помощью алкоголя или белого бензи-
на, чтобы тщательно снять стружки, пыль и грязь с лицевой
части кузова.

4) Положите запорную резинку на заднюю сторону стекла.

(1) Сопоставительный фиксатор
(2) Запорная резинка
(3) Фиксатор
(4) 13 мм

5) Снимите подкладку двусторонней адгезивной пленки, а за-
тем выровняйте метку молдинга (B) на насечку (A). Приложи-
те молдинг вокруг кромки стекла и равномерно нажмите для
хорошей посадки.

ВЕТРОВОЕ СТЕКЛО

GW-27

СТЕКЛА/ОКНА/ЗЕРКАЛА

6) Нанесите праймер на адгезивную прослойку стекла с по-
мощью тампона.

Праймер стекла:

Dow Automotive

U-401 или U-402

7) Нанесите праймер на адгезивную прослойку кузова.

Праймер для окрашенных поверхностей:

Dow Automotive

U-413

ПРИМЕЧАНИЕ:
• Нанесенный на окрашенную поверхность кузова или внут-
реннюю отделку праймер трудно стирается. Закройте окруж-
ности этих мест.
• Перед установкой стекла дайте праймеру подсохнуть около
10 минут.
• Не касайтесь поверхностей, покрытых праймером.

(1) Нанесение праймера
(2) Сторона стекла
(3) Сторона кузова

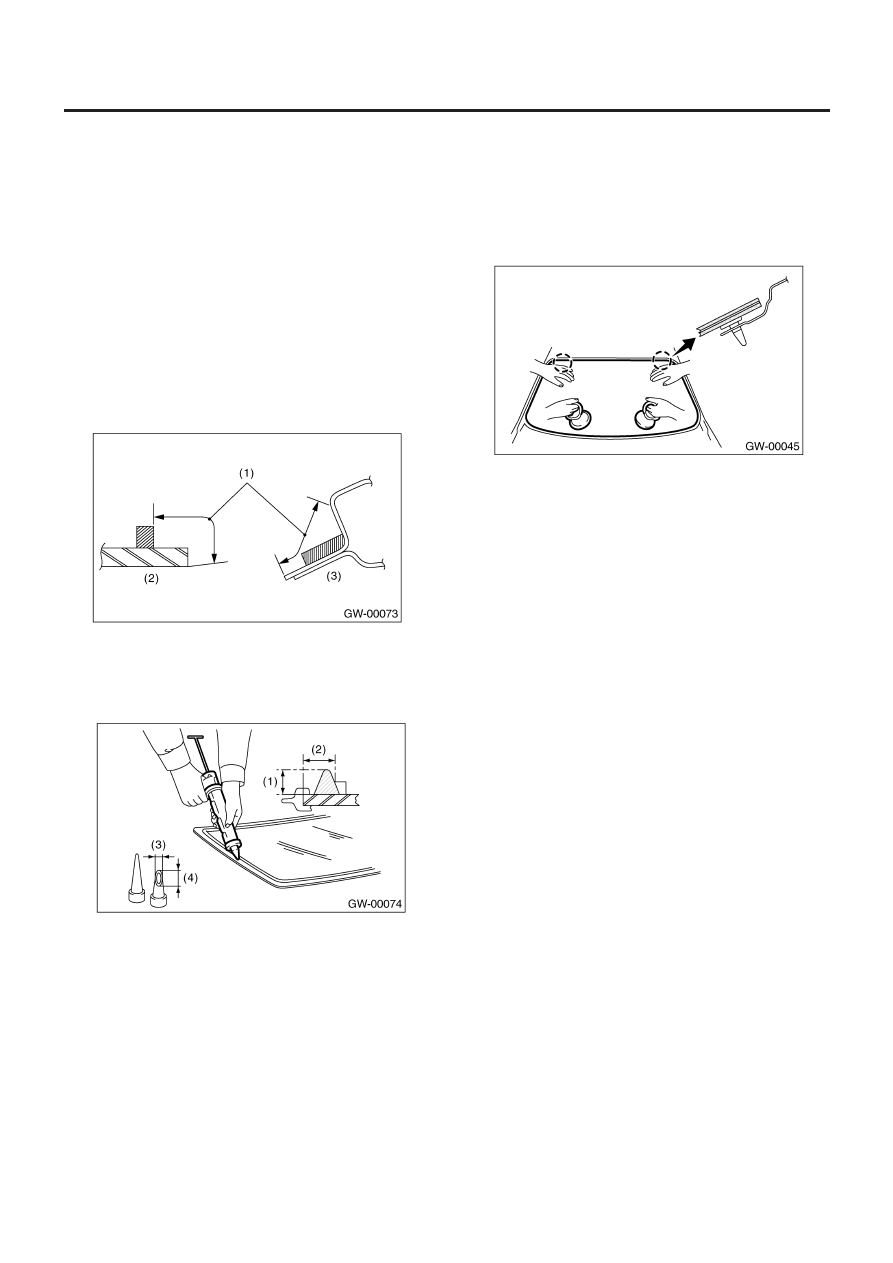

8) Отрежьте кончик форсунки картриджа, как показано, и ус-
тановите его в  устройство для нанесения смазки.

(1) 10-13 мм
(2) 13 мм
(3) 10 мм
(4) 15 мм

9) Нанесите адгезив на поверхность края стекла, как показано.

Адгезив:

Dow Automotive

ESSEX U-400 HV

10) Установите направляющие фиксаторы на кузов автомо-
биля при помощи резиновых присосок и поставьте ветровое
стекло.

11) Слегка надавите на ветровое стекло для его плотной
усадки.
12) Снимите/сравняйте выступивший адгезив с помощью
шпателя.
13) После завершения всех работ оставьте автомобиль на
24 часа.

ПРИМЕЧАНИЕ:
• При открывании/закрывании дверей после приклеивания
стекла всегда опускайте дверные стекла и производите эту
процедуру осторожно.
• Перемещайте автомобиль медленно.
• Для достижения минимального времени высыхания и вре-
мени, которое автомобилю требуется стоять перед дальней-
шей эксплуатацией, следуйте инструкциям производителя
адгезива.

14) После консервации адгезива полейте воду на внешнюю по-
верхность автомобиля, чтобы проверить наличие протекания.

ПРИМЕЧАНИЕ:
При возвращении автомобиля владельцу предупредите
его/ее о том, что автомобиль не следует подвергать серьез-
ным ударам/встряскам в течение не менее трех дней.

15) Установите панель капота. <См. EI-32, УСТАНОВКА, Па-
нель капота.>
