СИСТЕМА ПЕРЕДНЕЙ ДОПОЛНИТЕЛЬНОЙ РОЗЕТКИ ПИТАНИЯ

ЕТ-4

РАЗВЛЕЧЕНИЯ

3. Система передней

дополнительной розетки питания

A: ДИАГРАММА ПРОВОДКИ

1.  ПЕРЕДНЯЯ ДОПОЛНИТЕЛЬНАЯ РОЗЕТКА ПИТАНИЯ

<См. WI-190, ДИАГРАММА ПРОВОДКИ, Система передней
дополнительной розетки питания.>

АУДИО

ЕТ-5

РАЗВЛЕЧЕНИЯ

4. Аудио

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите переднюю крышку. См. EI-39, ДЕМОНТАЖ, Короб-
ка консоли.

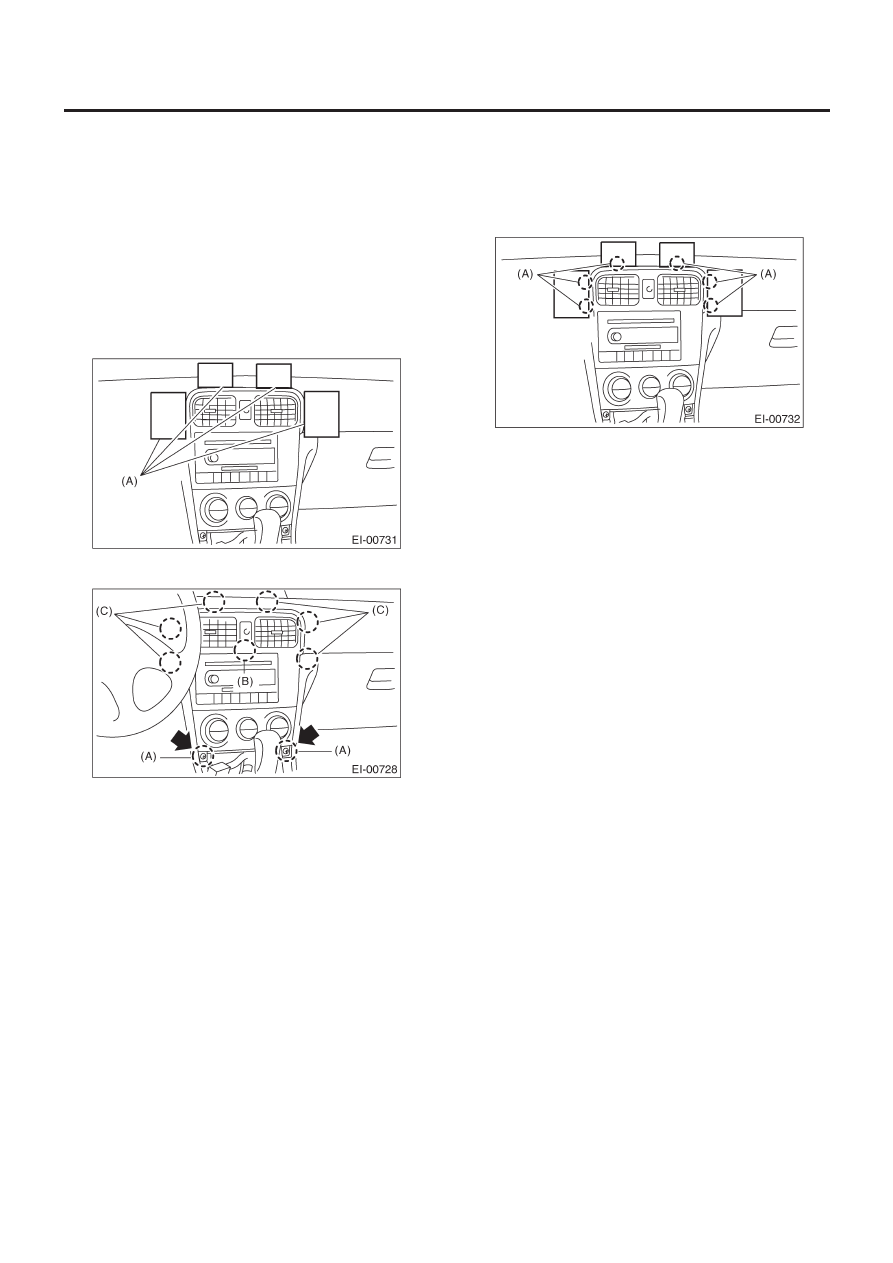

3) Наложите толстую защитную ленту (А) на накладку панели
инструментов, чтобы обезопасить ее поверхность.

ПРИМЕЧАНИЕ
Также нанесите защитную ленту на глубокую внутреннюю
часть между панелью центральной консоли и накладкой пане-
ли инструментов.

4) Открутите винты.

(А) Винт
(В) Зажим
(С) Лапа

5) Вставьте плоскую отвертку в положение (А) и высвободите
лапу, вытягивая нижнюю часть панели центральной консоли.

ОСТОРОЖНО
Не вставляйте плоскую отвертку ни в какое другое поло-
жение, кроме указанного на рисунке. Иначе панель ин-
струментов может быть повреждена.

(А) Положение вставления плоской отвертки.

6) Отсоедините коннектор.
7) Снимите крепежные винты и осторожно выньте радио из
центральной консоли.
8) Отсоедините коннекторы проводки и шнур питания антенны.

B:  УСТАНОВКА

Установите в обратном порядке.

ПЕРЕДНИЙ ДИНАМИК

ЕТ-6

РАЗВЛЕЧЕНИЯ

5. Передний динамик

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите отделку передней двери. <См. EI-35, ДЕМОНТАЖ,
Отделка передней двери.>

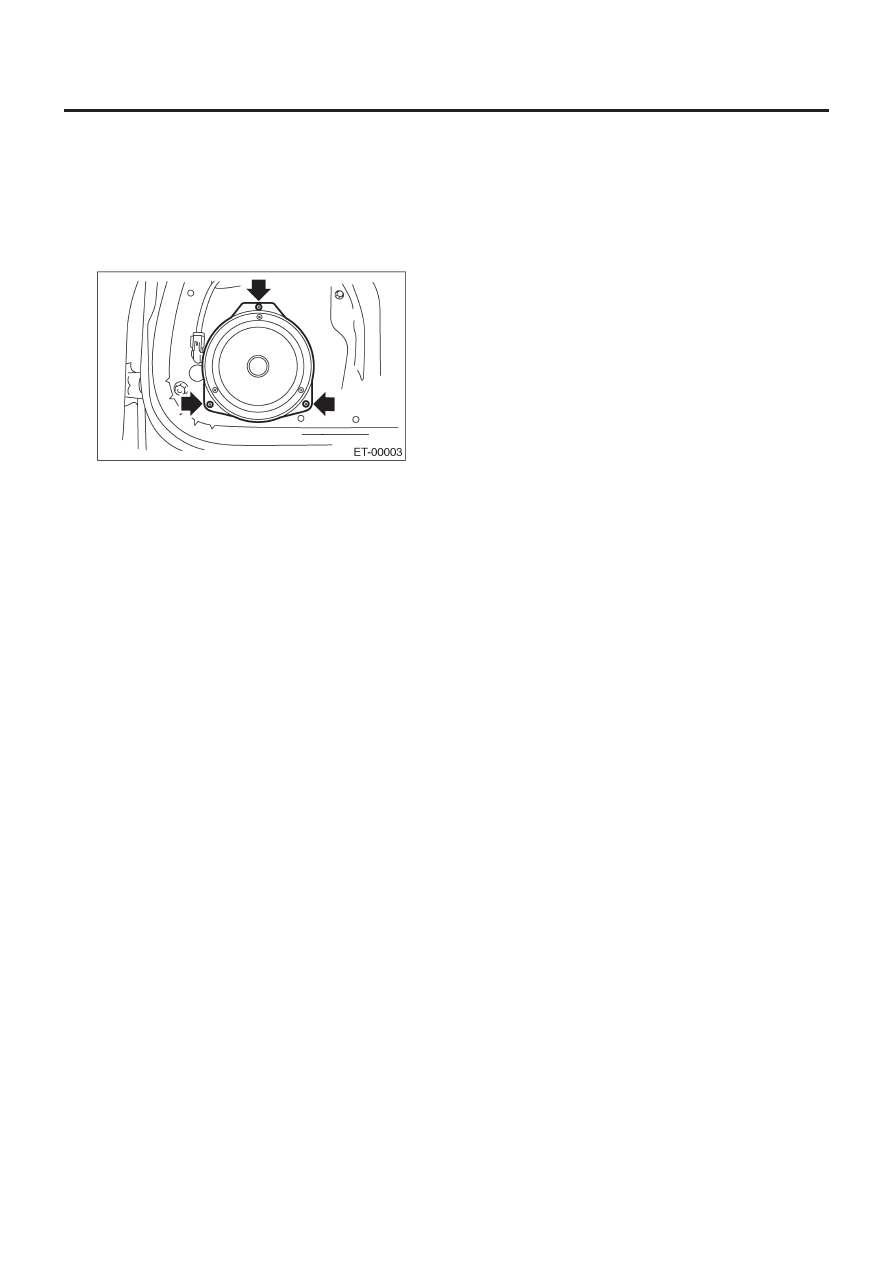

3) Снимите крепежные винты переднего динамика.

4) Отсоедините коннектор проводки и снимите передний ди-
намик.

B:  УСТАНОВКА

Установите в обратном порядке.

АНТЕННА

ЕТ-7

РАЗВЛЕЧЕНИЯ

6. Антенна

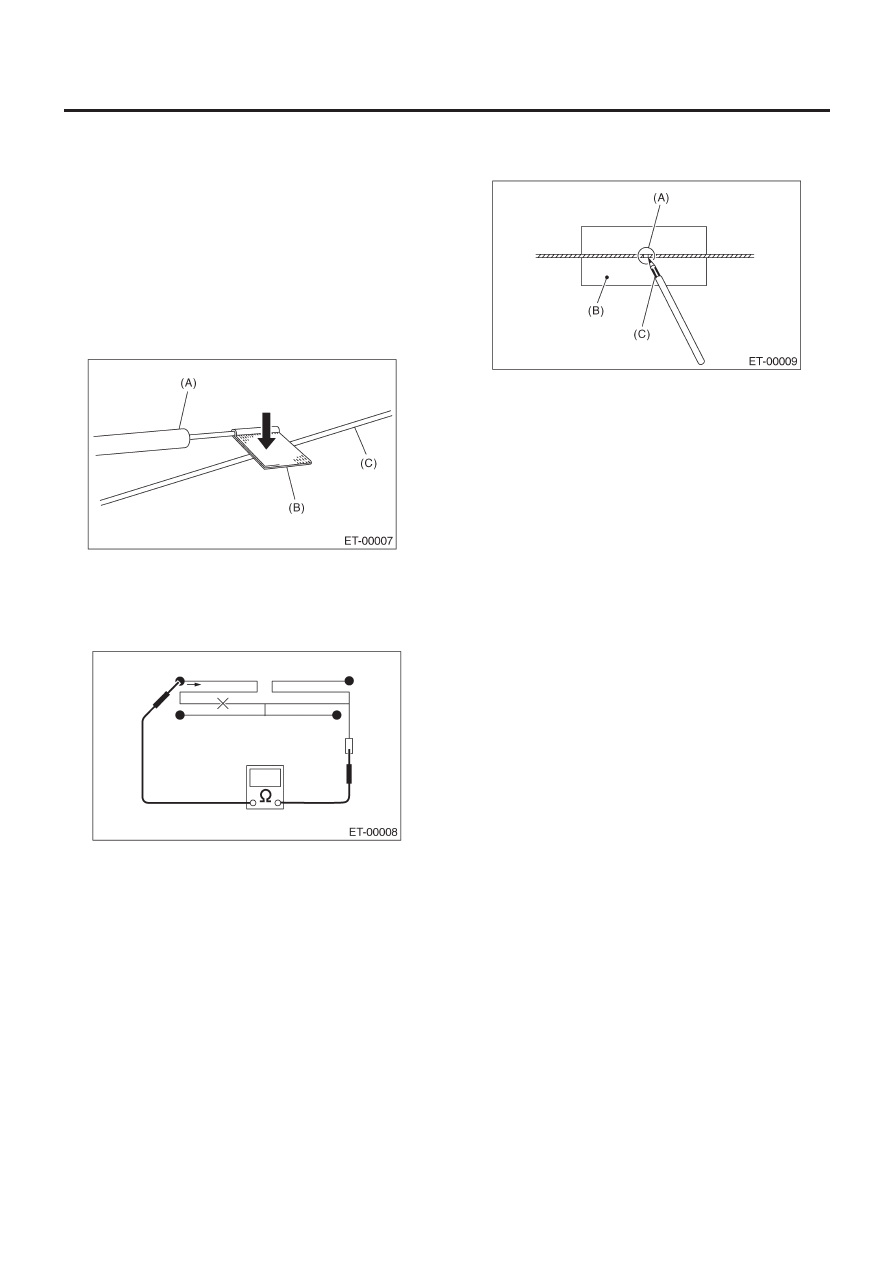

A:  ОСМОТР

Измерьте сопротивление между клеммой антенны и каждым
проводом антенны.
Если провод антенны в порядке, сопротивление будет мень-
ше 1 Ом. Если провод антенны сломан, сопротивление будет
больше 1 МОм.

ПРИМЕЧАНИЕ:
При проверке электропроводности оберните кусочек алюми-
ниевой фольги вокруг кончика щупа тестера, а затем пальцем
придавите алюминиевую фольгу к проводу.

(A) Щуп тестера
(B) Алюминиевая фольга
(C) Провод антенны

Для определения сломанного участка двигайте щуп вдоль
провода антенны.

B:  РЕМОНТ

1) Почистите провод антенны и прилегающие места тряпкой,
смоченной алкоголем.
2) Нанесите тонкую маскировочную пленку на стекло вдоль
сломанного провода.

3) Наложите токопроводящий серебряный композит
(DUPONT № 4817) на сломанную часть с помощью ручки для
рисования.

(A) Сломанный участок
(B) Тонкая маскировочная пленка
(C) Токопроводящий серебряный композит

4) Просушите часть с накладкой.
5) После завершения ремонта измерьте сопротивление в по-
чиненном проводе.
