Subaru Forester (2004 год). Руководство - часть 741

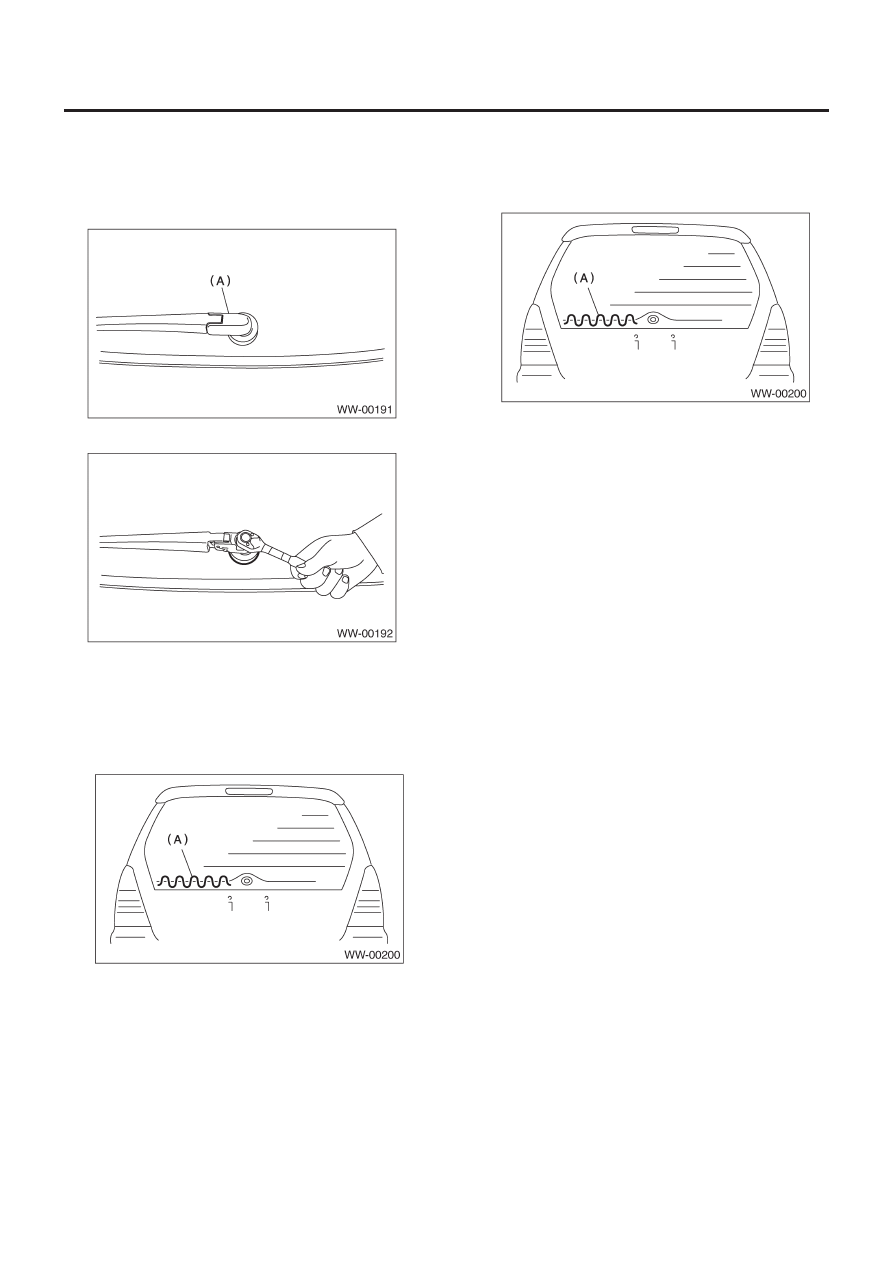

РЫЧАГ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ

WW-16

СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

9. Рычаг заднего стеклоочистителя

A:  ДЕМОНТАЖ

1) Снимите крышку рычага стеклоочистителя (A).

2) Ослабьте гайку и снимите рычаг стеклоочистителя.

B:  УСТАНОВКА

1) Установите в обратном порядке.
2) Включите задний стеклоочиститель один раз.
3) Выровняйте скребок с центром провода нагрева заднего
размораживателя стекла (A).

Момент затяжки:

См. КОМПОНЕНТ в Общем описании.
<См. WW-3, ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ, КОМ-
ПОНЕНТ, Общее описание.>

C: РЕГУЛИРОВКА

1) Включите задний стеклоочиститель один раз.
2) Выровняйте скребок с центром провода нагрева заднего
размораживателя стекла (A).

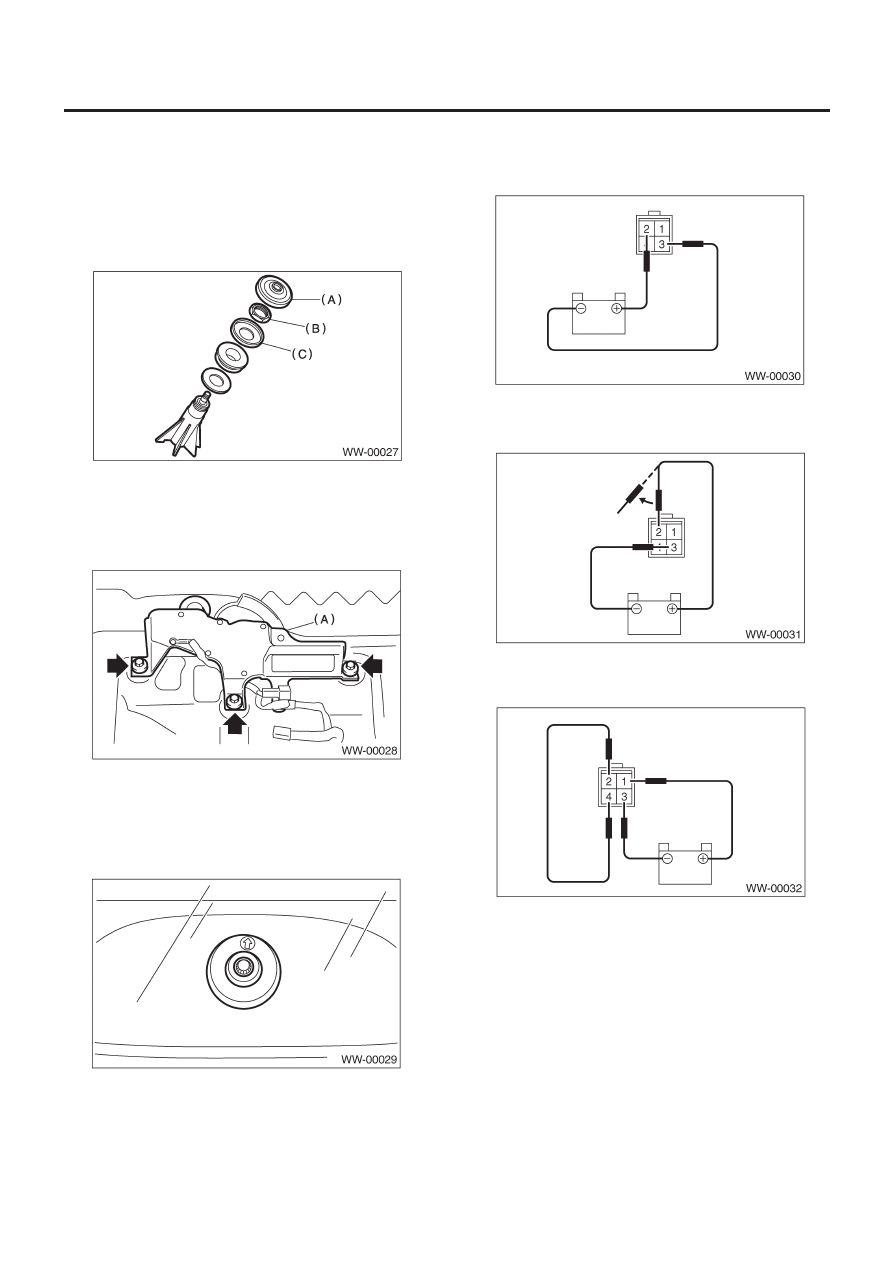

МОТОР ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ

WW-17

СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

10. Мотор заднего стеклоочистителя

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите рычаг заднего стеклоочистителя.
3) Снимите крышку (A), гайку (B) и расширитель (C) с вала
заднего стеклоочистителя.

4) Снимите нижнюю отделку задней двери. <См. EI-48, ДЕ-
МОНТАЖ, Отделка задней двери.>
5) Раскройте фиксатор проводки и отсоедините коннектор
мотора стеклоочистителя.
6) Ослабьте болты и снимите устройство мотора стеклоочи-
стителя (A).

B:  УСТАНОВКА

1) Установите в обратном порядке.
2) Установите подушку заднего стеклоочистителя стрелкой
вверх, как показано на рисунке.

Момент затяжки:

См. КОМПОНЕНТ в Общем описании.
<См. WW-3, ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ, КОМ-
ПОНЕНТ, Общее описание.>

C: ОСМОТР

1) Подсоедините аккумулятор к коннектору мотора стекло-
очистителя и убедитесь в том, что мотор работает.

2) Подсоедините аккумулятор к клемме коннектора, а затем
снимите соединение с клеммы при вращающемся моторе,
тем самым, остановив мотор.

3) Подсоедините аккумулятор и убедитесь в том, что мотор
останавливается в положении автоматической остановки по-
сле еще одного запуска мотора на низкой скорости.

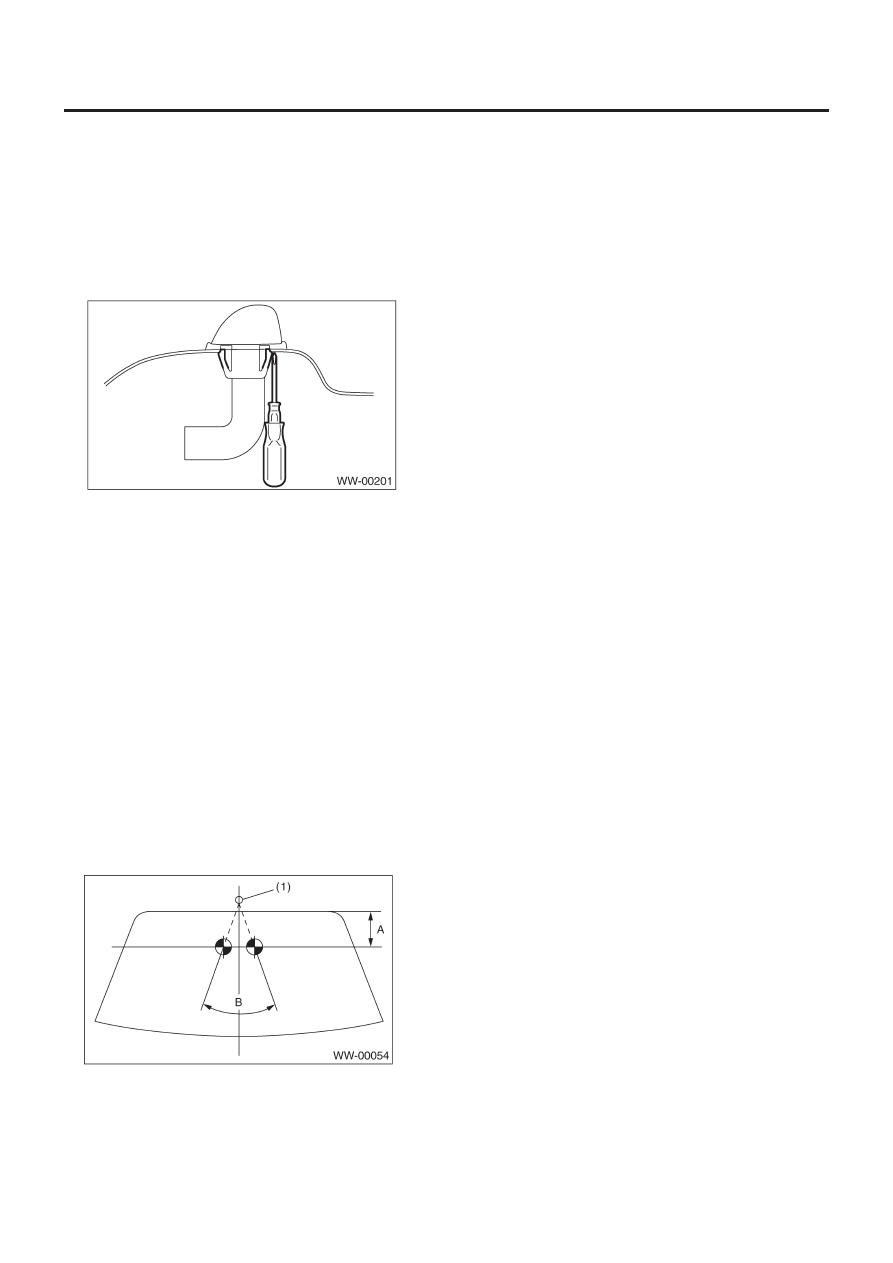

ЗАДНИЙ СТЕКЛООМЫВАТЕЛЬ

WW-18

СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

11. Задний стеклоомыватель

A:  ДЕМОНТАЖ

1) Снимите верхнюю отделку задней дверцы. <См. Еl-48, ДЕ-
МОНТАЖ, Отделка задней дверцы.>
2) Снимите шланг омывателя с форсунки омывателя.
3) Нажмите на крепежную часть форсунки омывателя тонкой
отверткой или другим инструментом, а затем снимите фор-
сунку омывателя.

B:  УСТАНОВКА

1) Установите в обратном порядке.
2) Отрегулируйте положение разбрызгивателя жидкости
омывателя.
<См. WW-18, РЕГУЛИРОВКА, Задний стеклоомыватель.>

C: ОСМОТР

• Убедитесь в том, что форсунка и шланг не забиты.
• Убедитесь в том, что шланг не согнут и не перекручен.

D: РЕГУЛИРОВКА

1) Поверните переключатель стеклоочистителей в положе-
ние OFF.
2) Когда автомобиль остановится, отрегулируйте положение
разбрызгивания омывателя, как показано на рисунке.

Положение разбрызгивания:

A: 39 мм (1.54 in)
B: 72°

(1) Форсунка

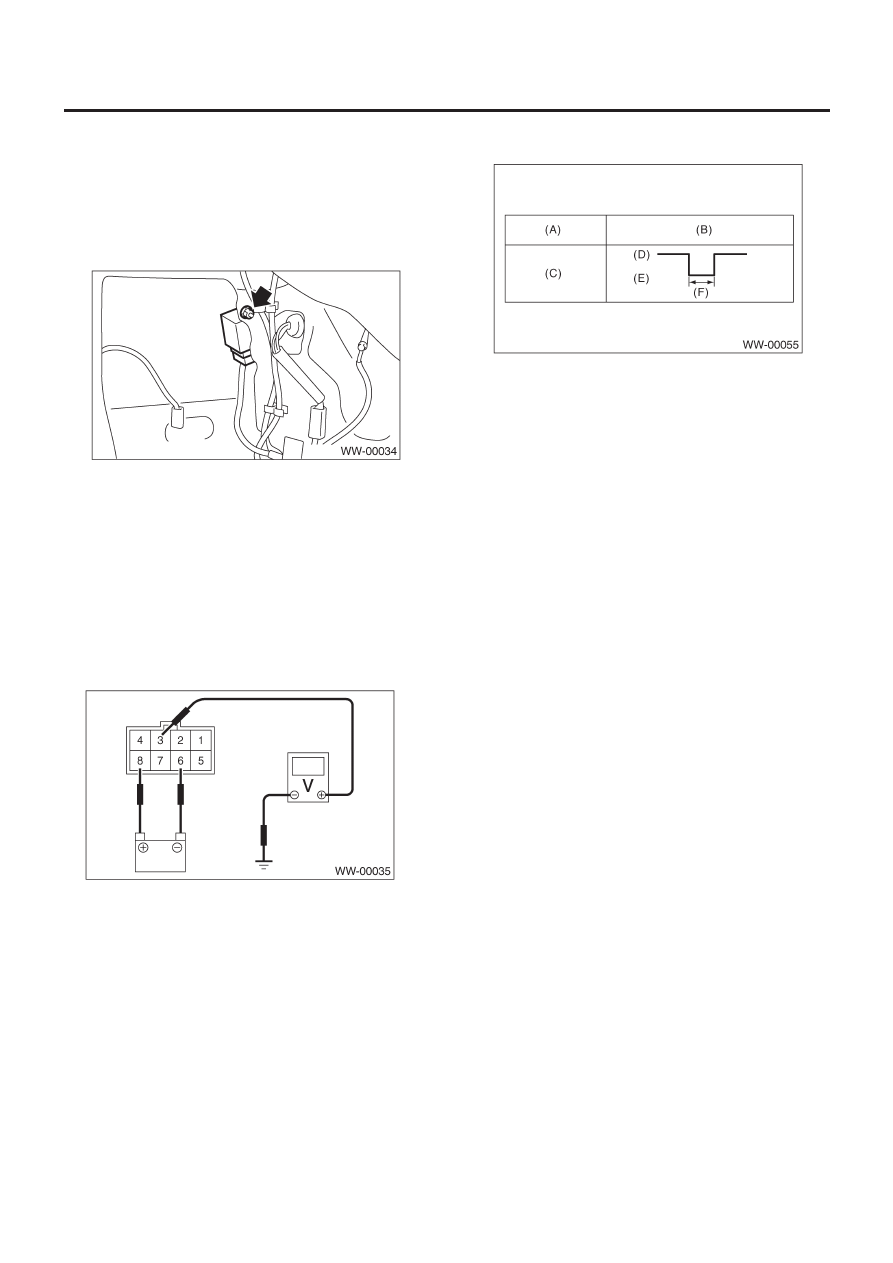

РЕЛЕ УПРАВЛЕНИЯ СТЕКЛООЧИСТИТЕЛЯМИ

WW-19

СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

12. Реле управления стеклоочистителями

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите нижнюю отделку правой четверти. <См. El-45, ДЕ-
МОНТАЖ, Отделка задней четверти.>
3) Ослабьте гайку и снимите узел управления.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

1) Отсоедините коннектор от реле управления стеклоочисти-
телями.
2) Подсоедините плюсовой провод (+) от аккумулятора к
клемме 8, а минусовой (-) провод–к клемме 6.
Подсоедините плюсовой провод (+) вольтметра к клемме 3, а
минусовой (-) провод – к заземлению.

3) Измерьте напряжение при работающем реле стеклоочи-
стителей.

(A) Положение переключателя
(B) Напряжение
(C) ВКЛ
(D) 12 В
(E) 0 В
(F) 9 ± 2 сек.

Если работа не соответствует указанной, замените переклю-
чатель.
