КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ (СТЕКЛООЧИСТИТЕЛЬ)

WW-8

СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

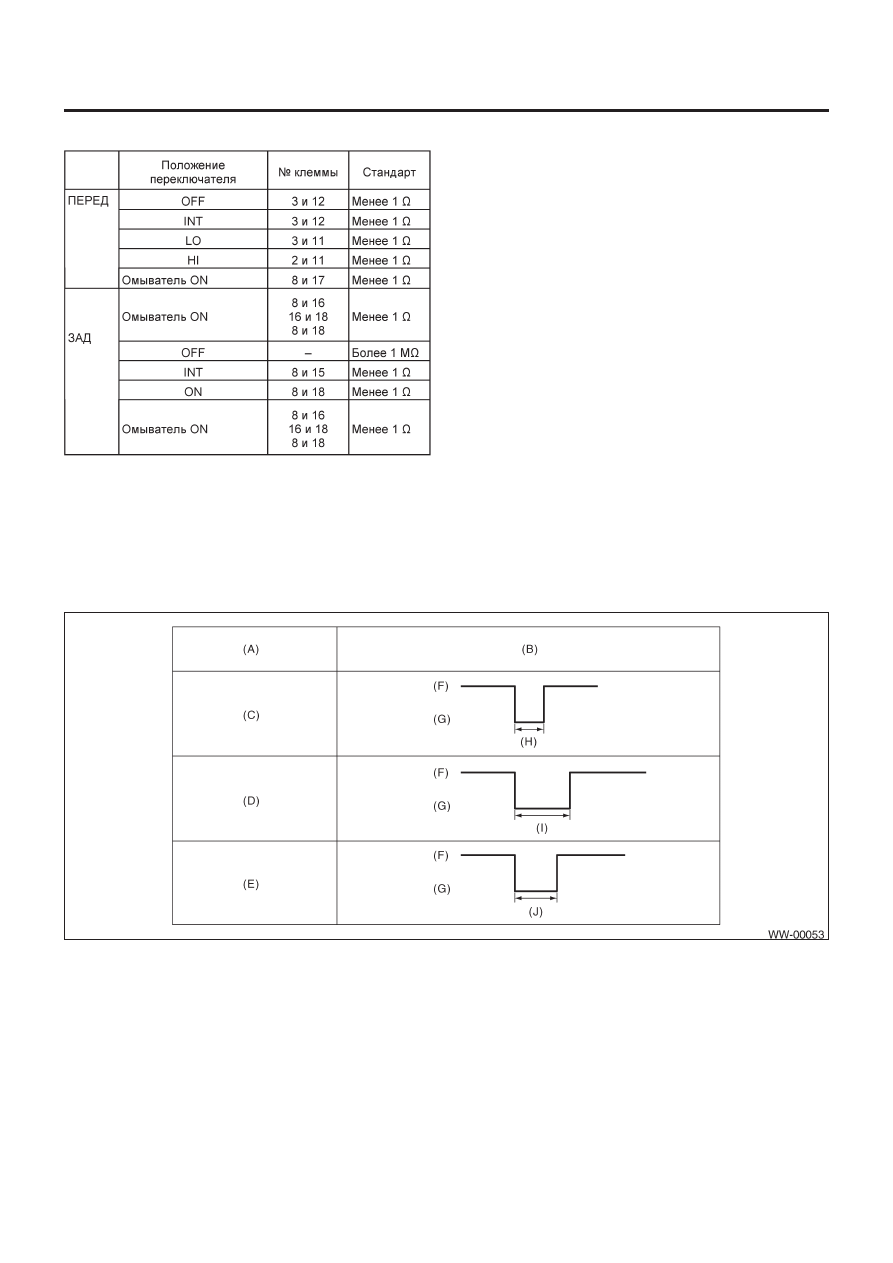

Модель RHD (Кроме Европы):

2) Если проводимость не соответствует указанной, замените переключатель.
• Проверка работы прерывателя
1) Поверните переключатель очистителя в положение INT.
2) Отрегулируйте переключатель управления прерывателем до положения MAX.
3) Подведите напряжение аккумулятора к клеммам переключателя 16 и 2.
4) Проверьте напряжение на клеммах комбинированного переключателя.

Клеммы

No. 7 – No. 2:

Если работа не соответствует указанной, замените переключатель.

(А) Положение переключателя
(В) Напряжение
(С) МИН.
(D) МАКС.

(E) Непеременный тип
(F) 12 В
(G) 0 В
(H) Прибл. 2 сек

(I)  16 ± 6 сек.
(J) 3 ± 1 сек.

СКРЕБОК СТЕКЛООЧИСТИТЕЛЯ

WW-9

СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

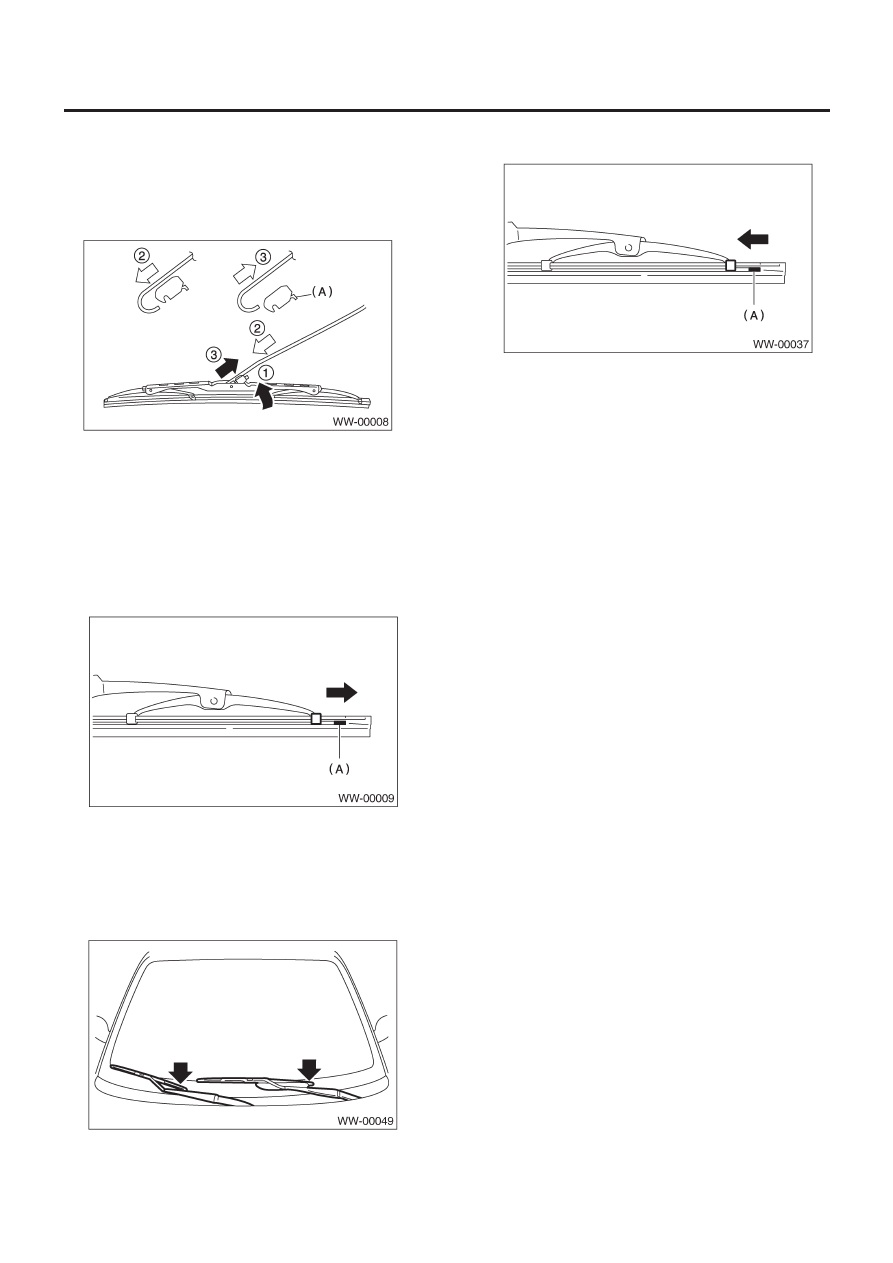

4. Скребок стеклоочистителя

A:  ДЕМОНТАЖ

Отжимая запорный фиксатор (A) вверх, выньте скребок из
рычага в направлении стрелки.

B:  УСТАНОВКА

1) Установите в обратном порядке.
2) Убедитесь в том, что фиксатор надежно зажат.

C:  РАЗБОРКА

Потяните за сторону (A) стопора резинки очистителя и сни-
мите резинку с устройства скребка.

D: СБОРКА

1. МЕТАЛЛИЧЕСКИЙ ТИП

1) Установите резинку очистителя на скребок так, чтобы сто-
пор оказался в указанном положении.

2) Убедитесь в том, что резинка очистителя надежно закреп-
лена на вытяжном стопоре (A).

СКРЕБОК СТЕКЛООЧИСТИТЕЛЯ

WW-10

СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

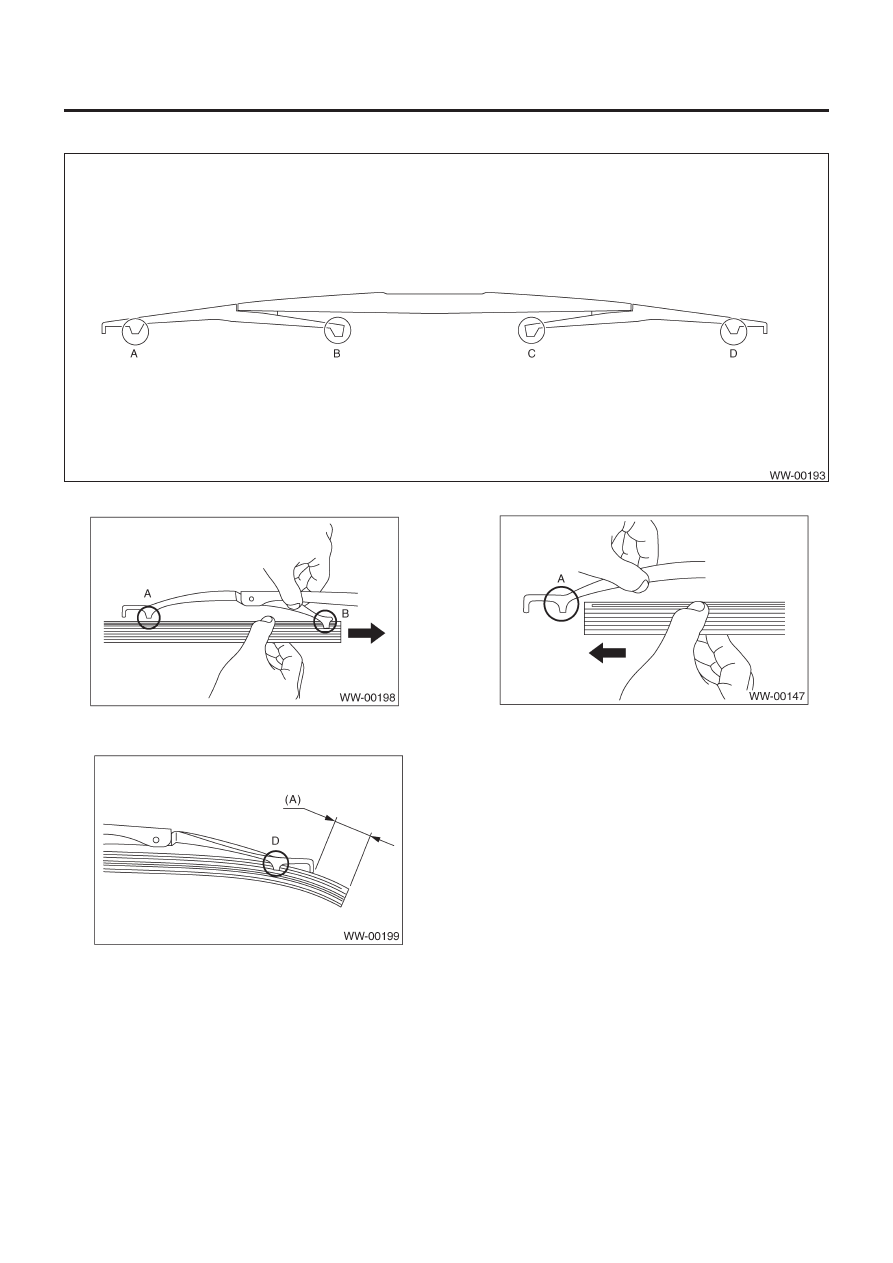

1) Вставьте резинку стеклоочистителя через лапу (B).

2) Вставляйте верх резинки очистителя до тех пор, пока он не
выступит на, приблизительно, 20 мм (0.79 in) от стопора (D).

(А) 20 мм

3) Вставьте резинку стеклоочистителя в лапу (A).

E:  ОСМОТР

1) Если стеклоочиститель работает плохо, проверьте сле-
дующее:
• Убедитесь в том, что подвижная часть устройства скребка
хорошо двигается.
• Убедитесь в том, что резинка стеклоочистителя не дефор-
мирована и не повреждена.
2) В случае повреждения замените детали на новые.

2.  РЕЗИНОВЫЙ ТИП

БАЧОК И МОТОР СТЕКЛООМЫВАТЕЛЯ

WW-11

СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

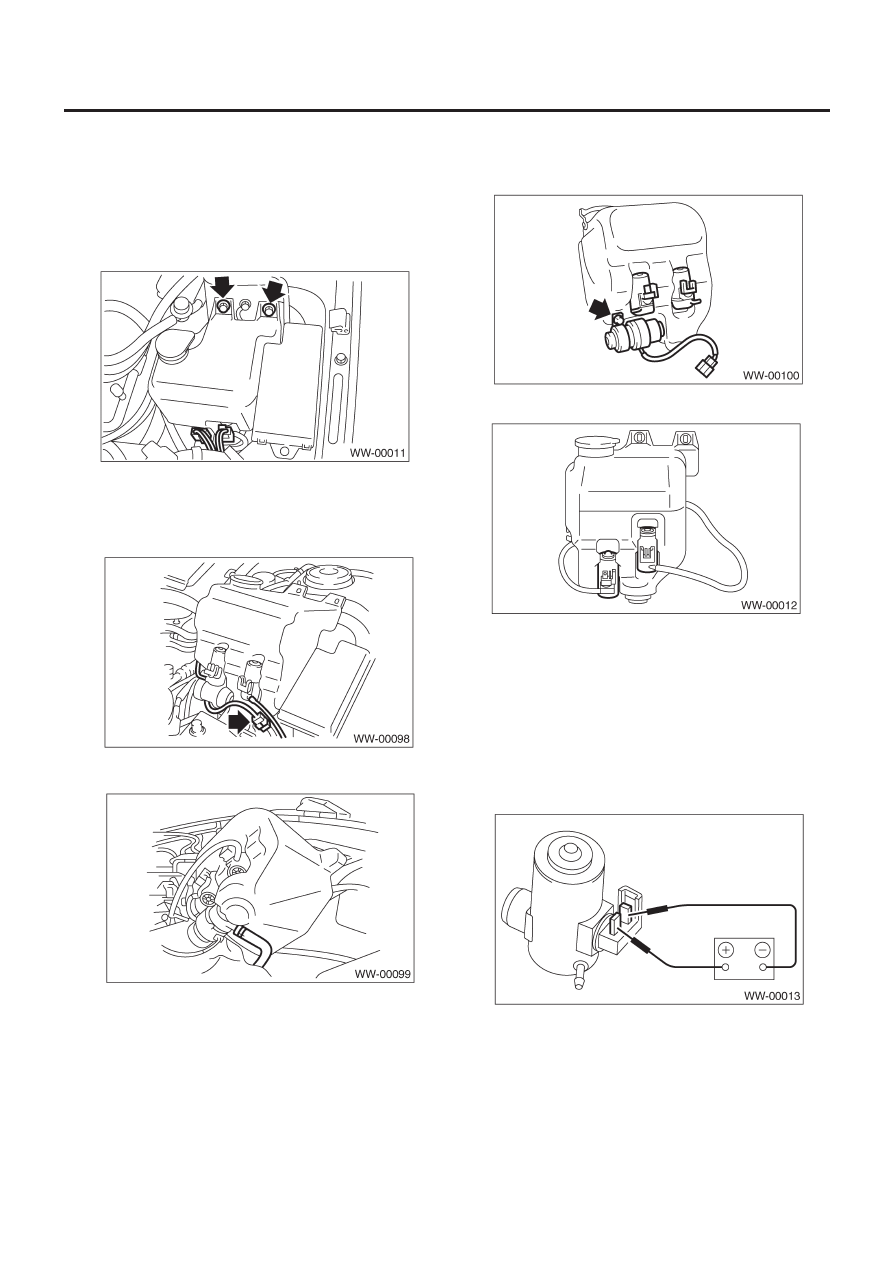

5. Бачок и мотор стеклоомывателя

A:  ДЕМОНТАЖ

1) Откройте капот.
2) Отсоедините кабель заземления от аккумулятора.
3) Снимите два болта, шланг и коннектор, а затем снимите
бачок.

4) Для модели с омывателем передних фар продолжайте ша-
гами 5) и 6).
5) Поднимите бачок омывателя, а затем отсоедините коннек-
тор от мотора омывателя передних фар. Отсоедините шлан-
ги омывателя.

6) Отсоедините шланг омывателя от мотора и отделите бачок
омывателя.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

6.0 Н•м (0.61 кгс-м, 4.4 ft-lb)

C:  РАЗБОРКА

1) Снимите болт и выньте мотор омывателя из бачка (модель
с омывателем передних фар).

2) Выньте мотор омывателя из бачка.

D: СБОРКА

1) Соберите в обратном порядке.
2) Убедитесь в отсутствии протечки воды из района установ-
ки мотора.

E:  ОСМОТР

Подведите напряжение аккумулятора к клемме коннектора
мотора омывателя и убедитесь в том, что мотор работает.
