ОБЩЕЕ ОПИСАНИЕ

WW-4

СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

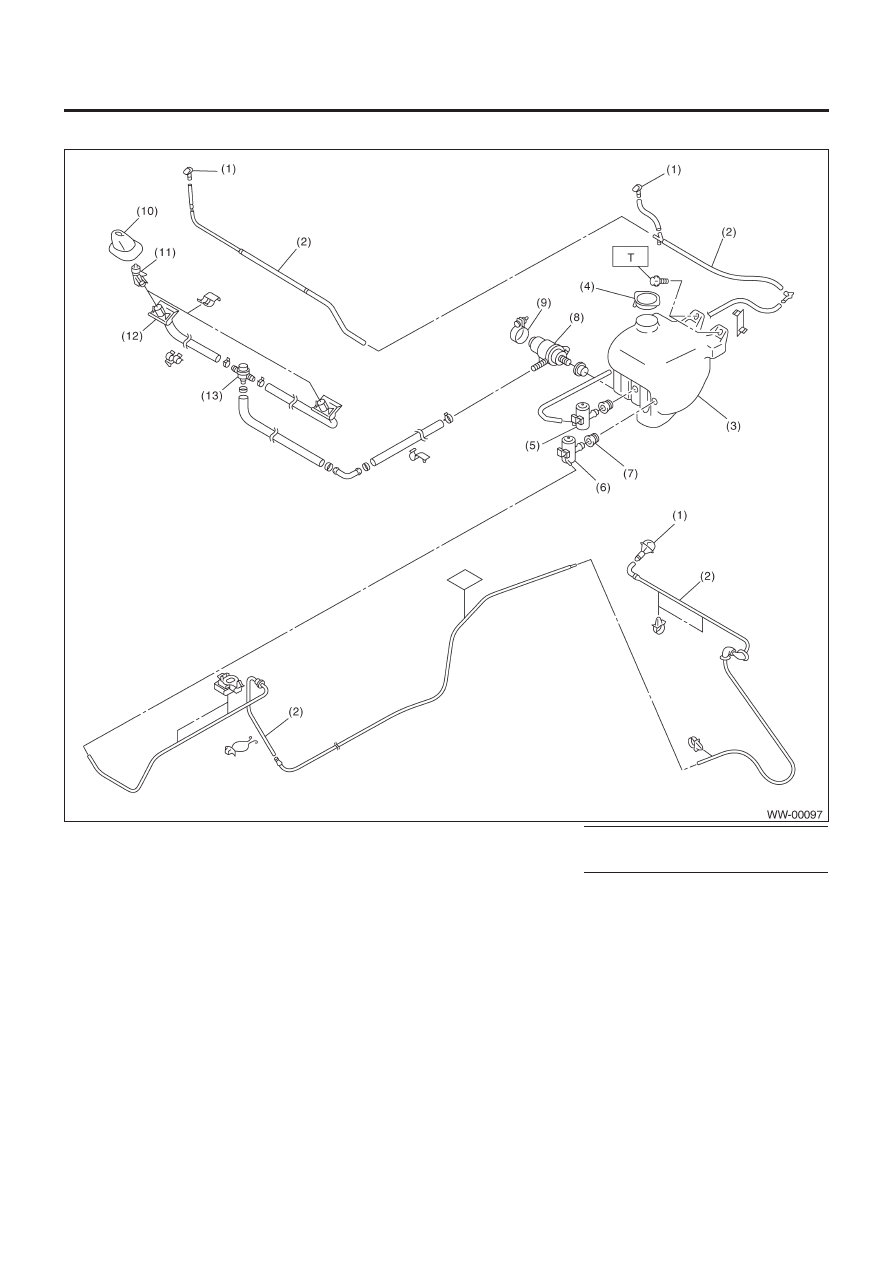

3. БАЧОК СТЕКЛООМЫВАТЕЛЯ

(1) Форсунка омывателя
(2) Шланг омывателя
(3) Бачок омывателя
(4) Крышка бачка омывателя
(5) Мотор переднего омывателя
(6) Мотор заднего омывателя
(7) Втулка

(8) Мотор омывателя передних фар
(9) Кронштейн мотора
(10) Кожух омывателя передних фар
(11) Верхняя форсунка омывателя

передних фар

(12) Нижняя форсунка омывателя

передних фар

Момент затяжки: Н•м (кгс-м, ft-lb)

T:

6.0 (0.61, 4.4)

ОБЩЕЕ ОПИСАНИЕ

WW-5

СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

C: ОСТОРОЖНО

• Надежно подсоединяйте коннекторы и шланги. После под-
соединения проверьте работу каждой функции.
• Помните, что проводка системы пневмоподушек безопас-
ности проходит рядом с электрическими деталями и пере-
ключателями.
• Проводка и коннекторы всей системы подушек безопасно-
сти окрашены в желтый цвет. Не используйте тестер цепи на
этих цепях.
• При установке шланга следует проявлять осторожность,
чтобы шланг не перегнулся, не сплющился и т.д.
• Даже при минимальном попадании масла или смазки  в ба-
чок и проходы омывателей на стекле быстро образуется мас-
ляная пленка, что приводит к вибрации и дребезжанию стек-
лоочистителей. Поэтому не допускайте этого.

СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

WW-6

СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

2. Система стеклоочистителей и стеклоомывателей

A: ДИАГРАММА ПРОВОДКИ

1. СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ (ПЕРЕД)

<См. WI-264, ДИАГРАММА ПРОВОДКИ, Система стеклоочистителей и стеклоомывателей (Перед).>

2. СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ (ЗАД)

<См. WI-265, ДИАГРАММА ПРОВОДКИ, Система стеклоочистителей и стеклоомывателей (Зад).>

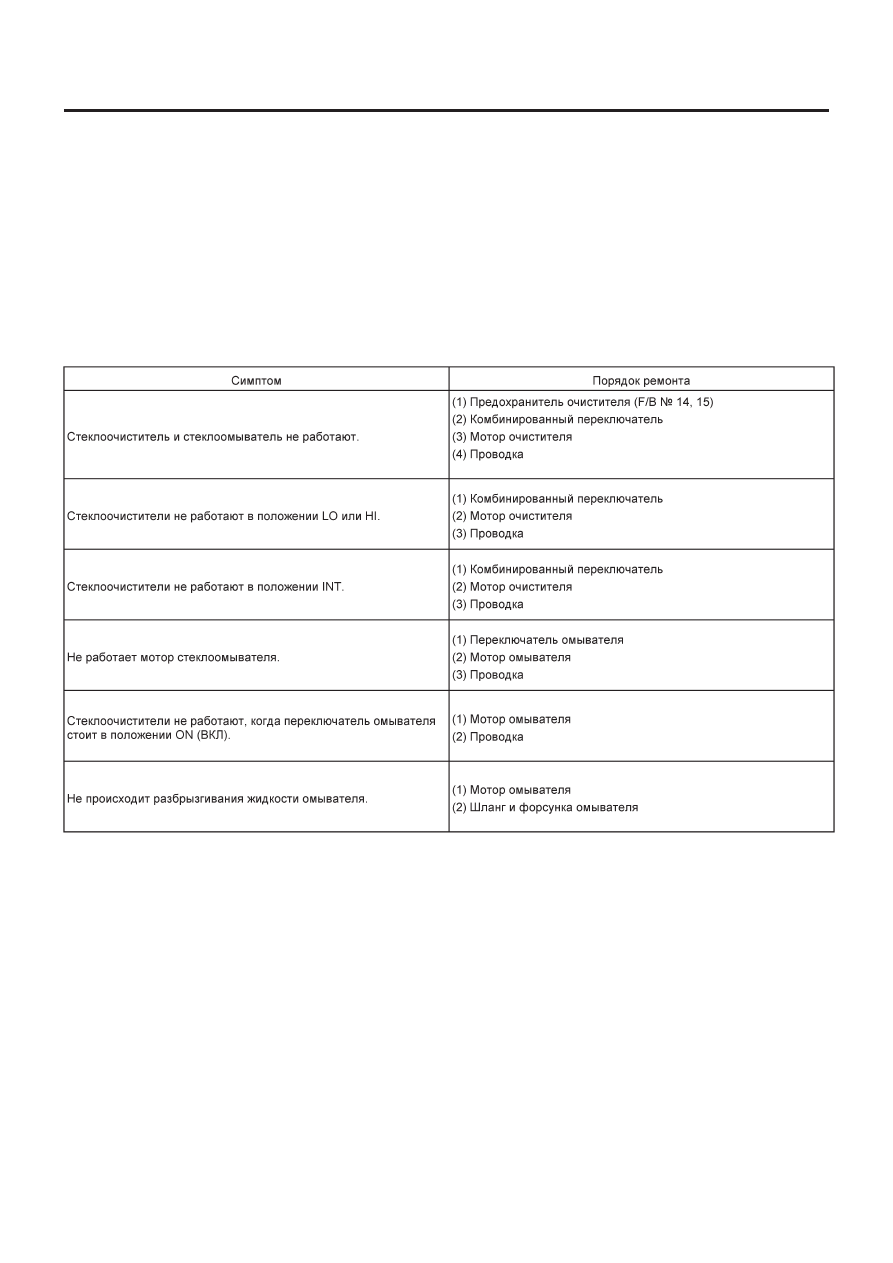

B:  ОСМОТР

КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ (СТЕКЛООЧИСТИТЕЛЬ)

WW-7

СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

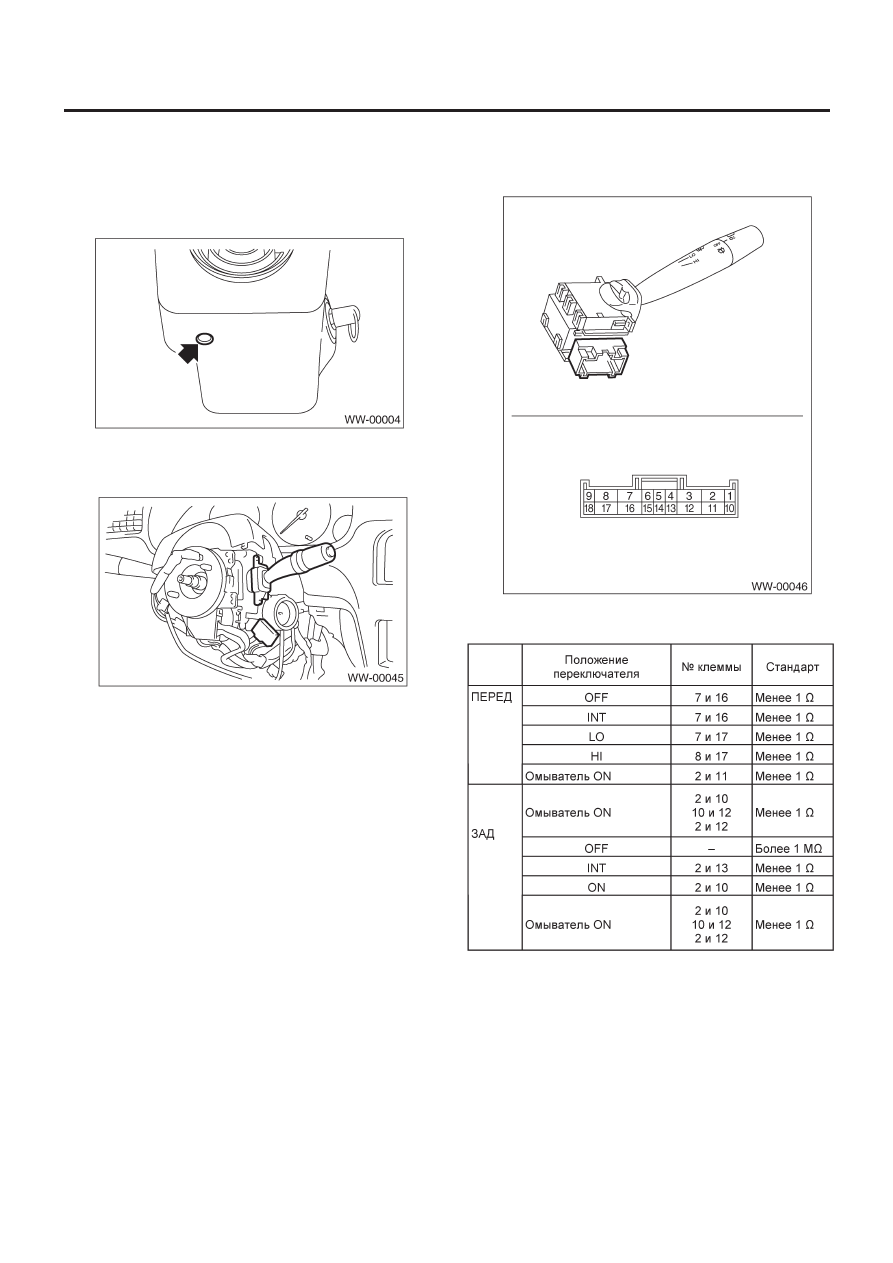

3. Комбинированный переключатель

(Стеклоочиститель)

A:  ДЕМОНТАЖ

1) Ослабьте винт и снимите крышку рулевой колонки.

2) Отсоедините коннекторы от комбинированных переключа-
телей.
3) Ослабьте винт и снимите комбинированный переключатель.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

1) Проверьте проводимость между клеммами каждого конне-
ктора.

Модель LHD и RHD (для Европы):
