БОКОВЫЕ СИГНАЛЬНЫЕ ОГНИ ПОВОРОТА

LI-28

СИСТЕМА ОСВЕЩЕНИЯ

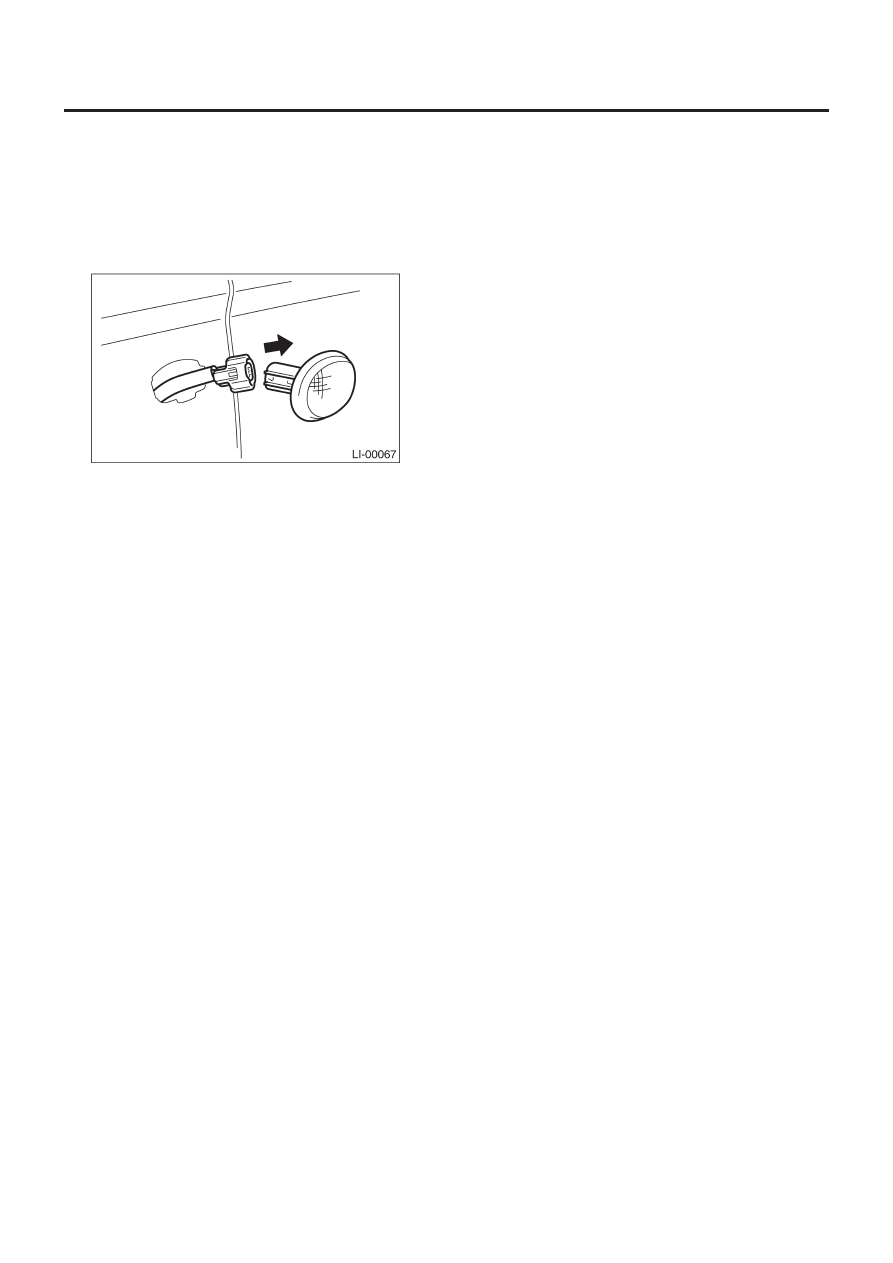

24. Боковые сигнальные огни поворота

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Выньте поворотник из кузова, нажимая на него в направле-
нии передней части автомобиля.
3) Отсоедините коннектор проводки и снимите поворотник.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

1) Проверьте, не сгорела ли лампа, с помощью тестера.
2) Если она сгорела, замените устройство бокового сигналь-
ного огня поворота на новое.

ЛУЧ ПОДСВЕТКИ ДЛЯ ЧТЕНИЯ КАРТЫ

LI-29

СИСТЕМА ОСВЕЩЕНИЯ

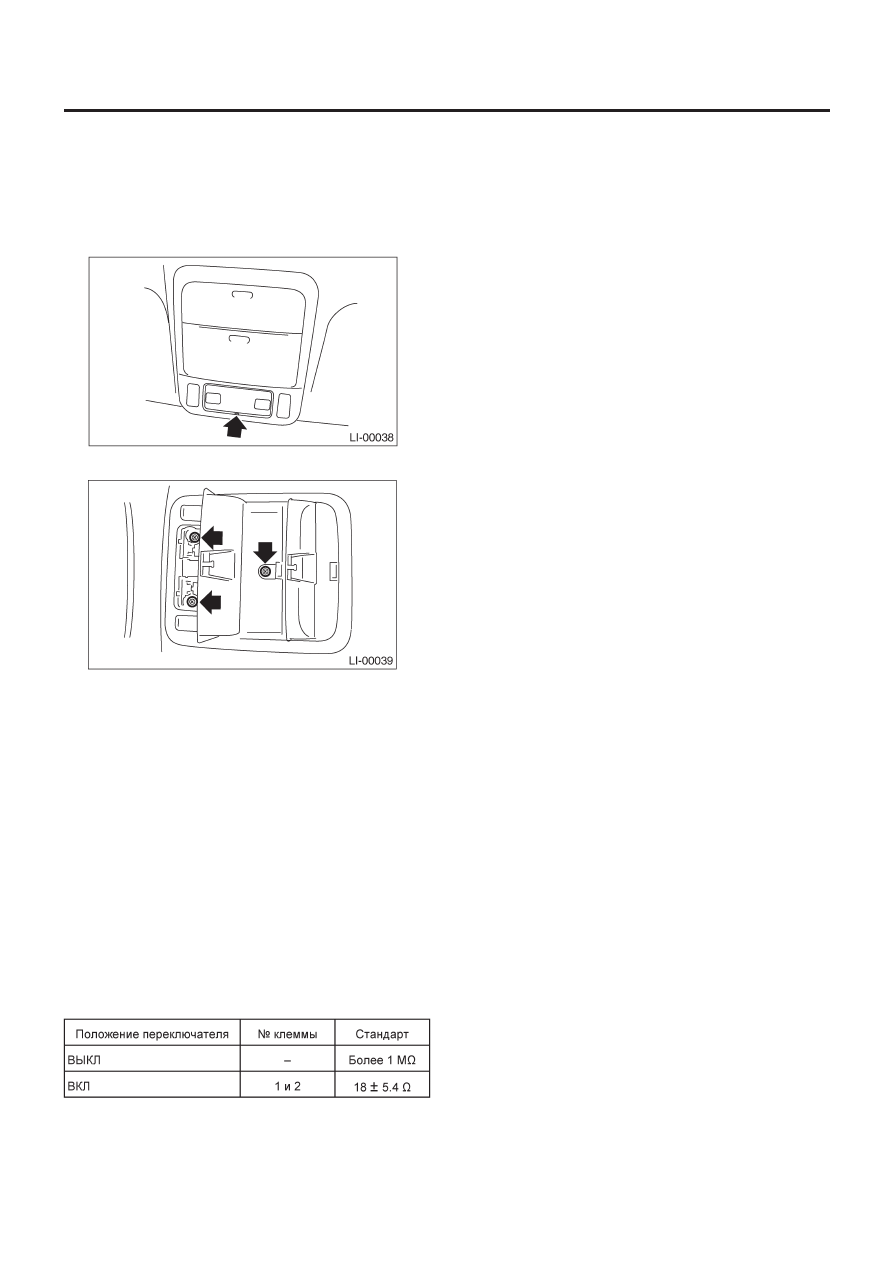

25. Луч подсветки для чтения карты

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Вставьте плоскую отвертку в прорезь линзы и демонтируй-
те линзу, отогнув ее.

3) Снимите крепежные винты лампы подсветки.

4) Отсоедините коннекторы проводки и снимите лампу под-
светки.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

1. ЛАМПОЧКА ЛУЧА ПОДСВЕТКИ

1) Визуально проверьте, не сгорела ли лампа.
2) Проверьте спецификацию лампы.  <См. LI-2, СПЕЦИФИКА-
ЦИИ, Общее описание.>
3) Если она не соответствует указанной спецификации, заме-
ните лампу на новую.

2. ПЕРЕКЛЮЧАТЕЛЬ ЛУЧА ПОДСВЕТКИ

Измерьте сопротивление устройства луча подсветки.

ВНУТРЕННЕЕ ОСВЕЩЕНИЕ КАБИНЫ

LI-30

СИСТЕМА ОСВЕЩЕНИЯ

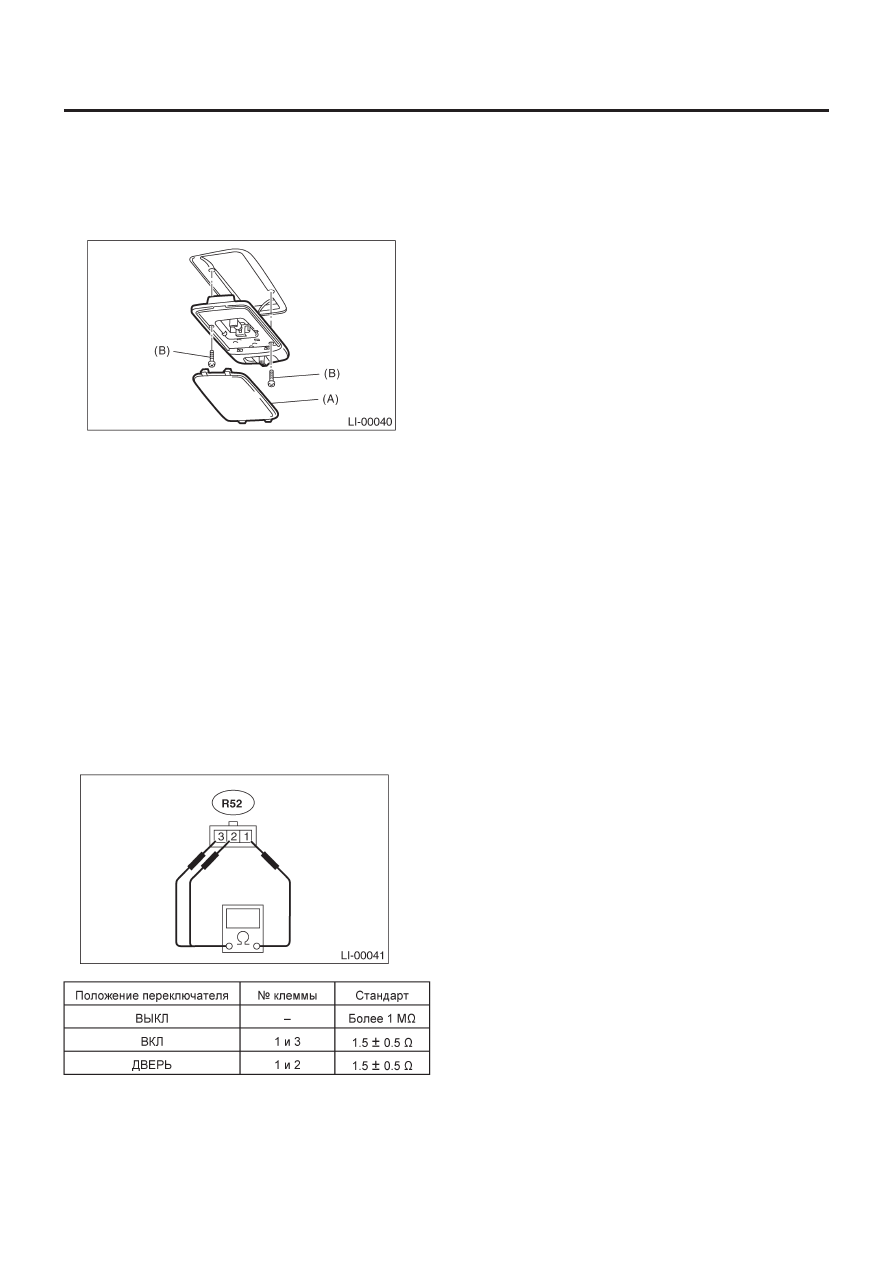

26. Внутреннее освещение кабины

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите линзу (A) и крепежные винты освещения кабины (B).

3) Отсоедините коннекторы проводки и снимите лампу.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

1. ЛАМПОЧКА ОСВЕЩЕНИЯ КАБИНЫ

1) Визуально проверьте, не сгорела ли лампа.
2) Проверьте спецификацию лампы.  <См. LI-2, СПЕЦИФИКА-
ЦИИ, Общее описание.>
3) Если она не соответствует указанной спецификации, заме-
ните лампу на новую.

2. ПЕРЕКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ КАБИНЫ

Измерьте сопротивление между клеммами устройства осве-
щения кабины.

ОСВЕЩЕНИЕ БАГАЖНОГО ОТДЕЛЕНИЯ

LI-31

СИСТЕМА ОСВЕЩЕНИЯ

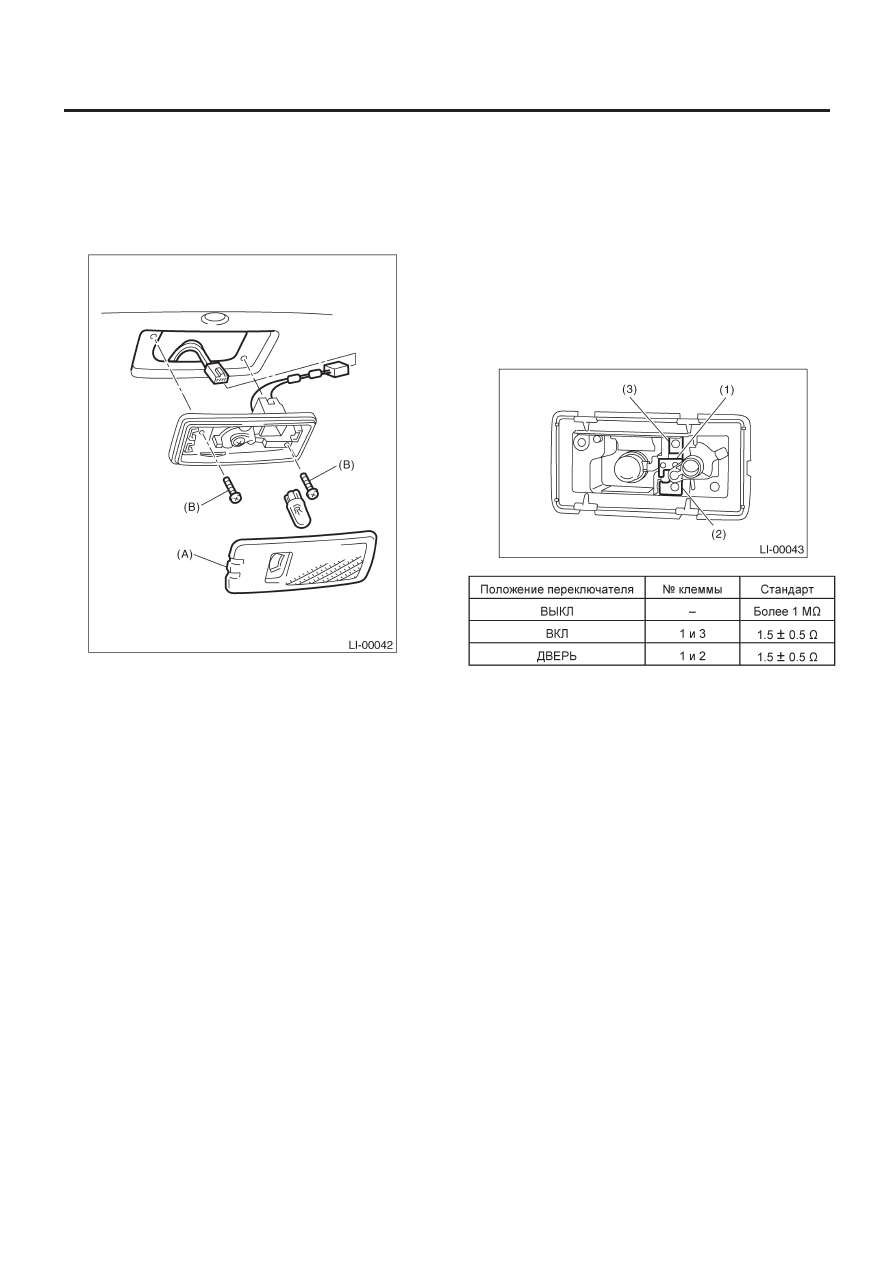

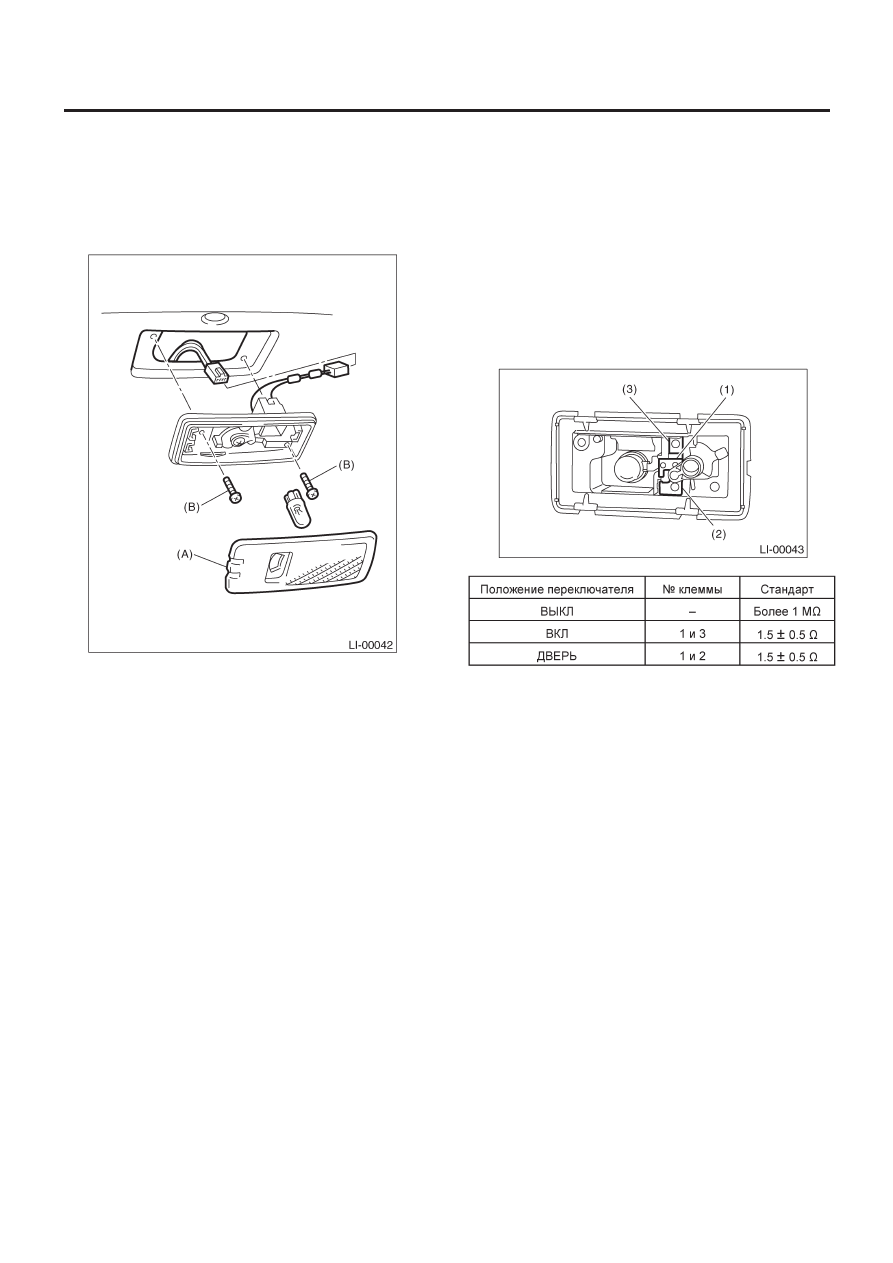

27. Освещение багажного отделения

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите линзу (A) и крепежные винты освещения багажно-
го отделения (B).

3) Отсоедините коннекторы проводки и снимите освещение
багажного отделения.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

1.  ЛАМПОЧКА ОСВЕЩЕНИЯ БАГАЖНОГО ОТДЕЛЕНИЯ

1) Визуально проверьте, не сгорела ли лампа.
2) Проверьте спецификацию лампы.  <См. LI-2, СПЕЦИФИКА-
ЦИИ, Общее описание.>
3) Если она не соответствует указанной спецификации, заме-
ните лампу на новую.

2. ПЕРЕКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ

БАГАЖНОГО ОТДЕЛЕНИЯ

Измерьте сопротивление между клеммами освещения ба-
гажного отделения.
