ЛАМПОЧКИ ЗАДНИХ СИГНАЛЬНЫХ ОГНЕЙ ПОВОРОТА

LI-24

СИСТЕМА ОСВЕЩЕНИЯ

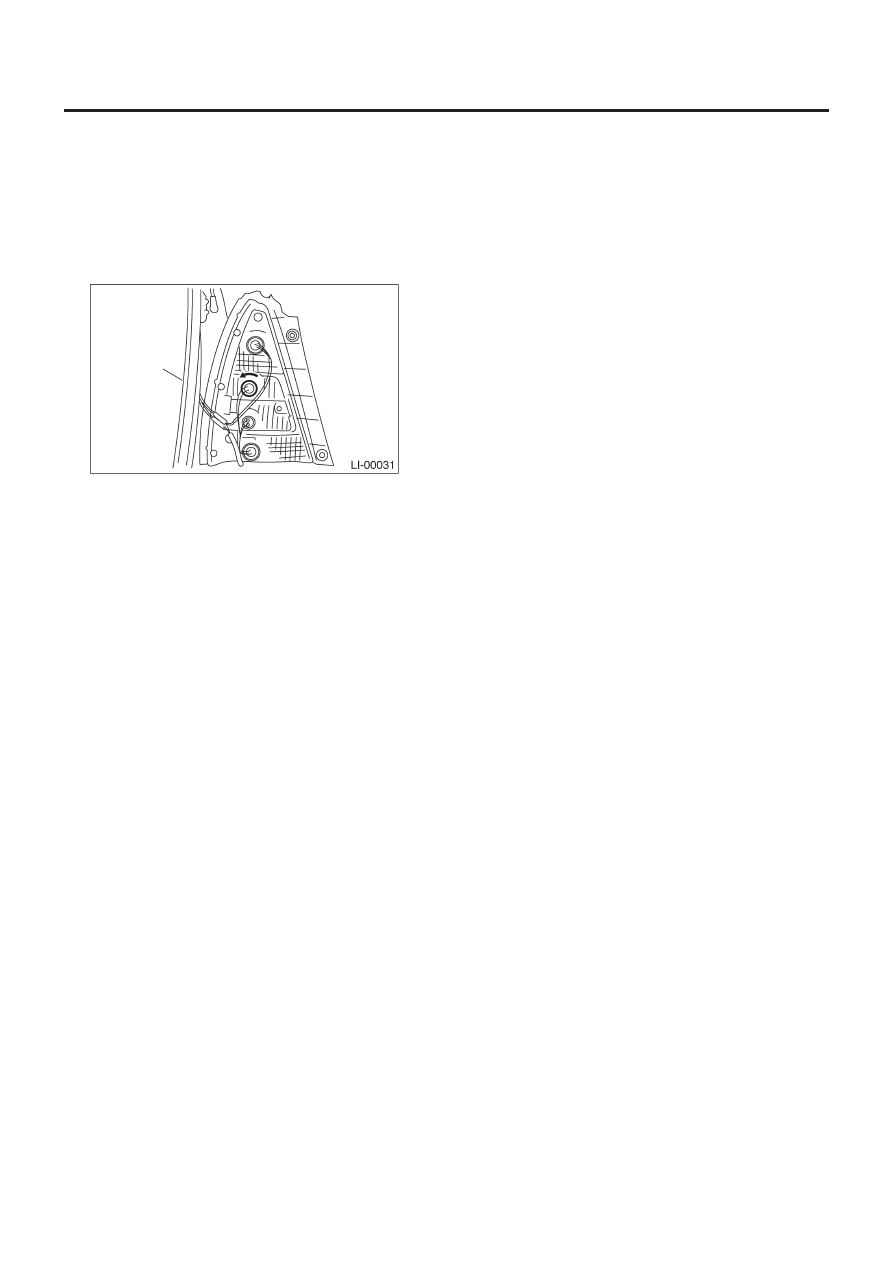

20. Лампочки задних

сигнальных огней поворота

A:  ДЕМОНТАЖ

1) Снимите устройство заднего комбинированного освещения.
<См. LI-21, WAGON, ДЕМОНТАЖ, Устройство заднего комби-
нированного освещения.>
2) Поверните гнездо и снимите лампу.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

1) Визуально проверьте, не сгорела ли лампа.
2) Проверьте спецификацию лампы.  <См. LI-2, СПЕЦИФИКА-
ЦИИ, Общее описание.>
3) Если она не соответствует указанной спецификации, заме-
ните лампу на новую.

ЛАМПОЧКИ ЗАДНИХ ПРОТИВОТУМАННЫХ ФАР

LI-25

СИСТЕМА ОСВЕЩЕНИЯ

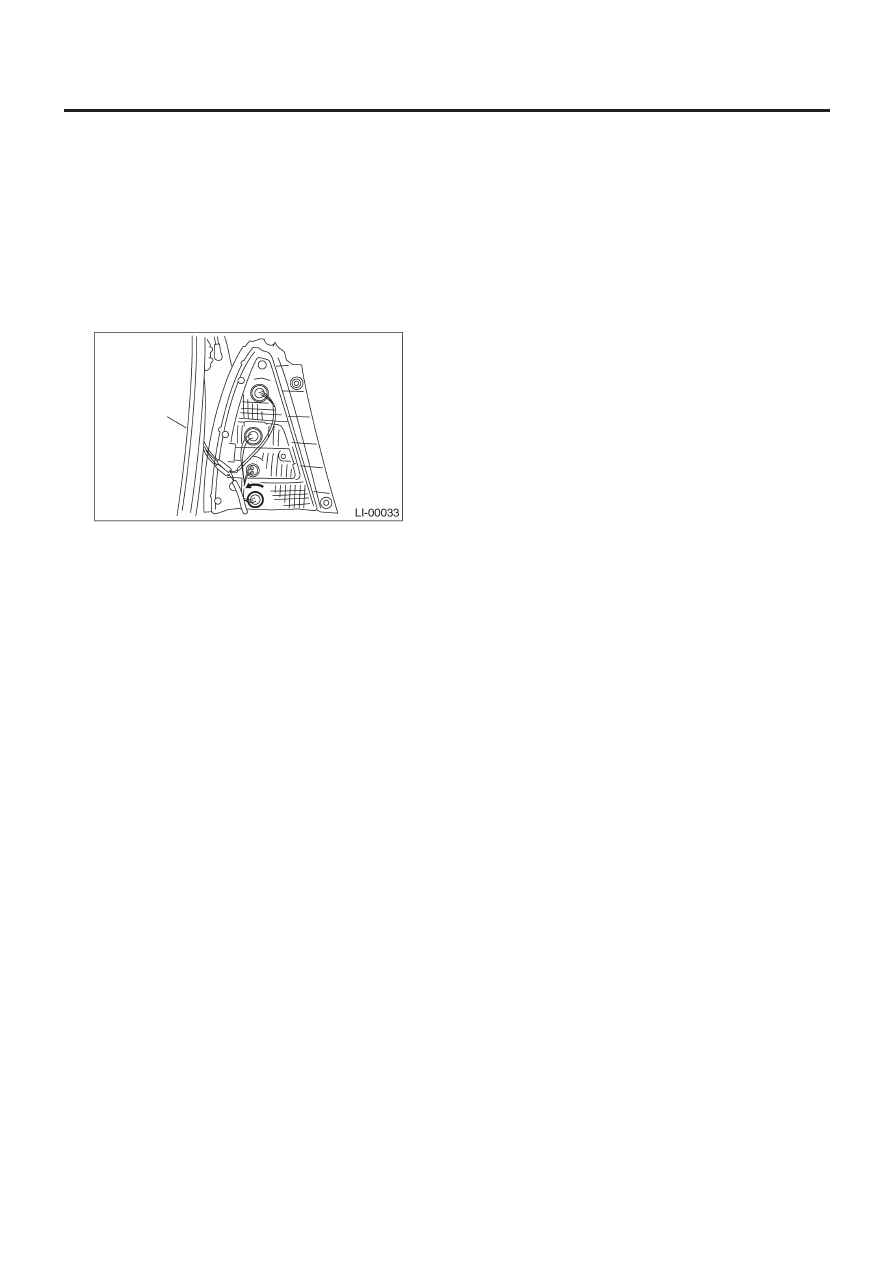

21. Лампочки задних противотуманных фар

A:  ДЕМОНТАЖ

ПРИМЕЧАНИЕ
Лампа задних противотуманных огней имеется на комбина-
ционном освещении только со стороны водителя.

1) Снимите устройство комбинированного освещения.
<См. LI-21, WAGON, ДЕМОНТАЖ, Устройство заднего комби-
нированного освещения.>
2) Поверните гнездо и снимите лампу.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

1) Визуально проверьте, не сгорела ли лампа.
2) Проверьте спецификацию лампы.  <См. LI-2, СПЕЦИФИКА-
ЦИИ, Общее описание.>
3) Если она не соответствует указанной спецификации, заме-
ните лампу на новую.

ПОДСВЕТКА НОМЕРНОГО ЗНАКА

LI-26

СИСТЕМА ОСВЕЩЕНИЯ

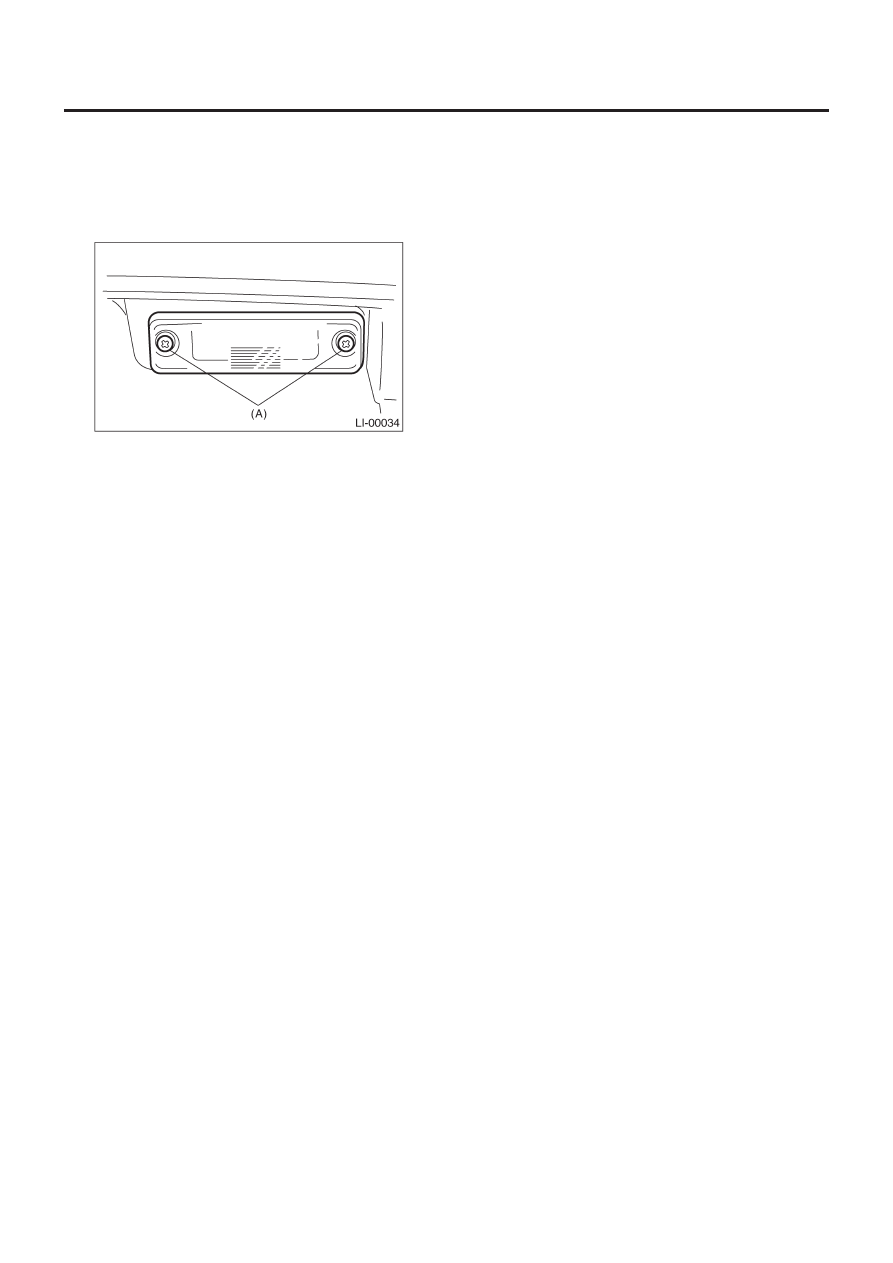

22. Подсветка номерного знака

A:  ДЕМОНТАЖ

1) Снимите крепежный винт (A) подсветки номерного знака, а
затем снимите линзу.

2) Снимите лампу.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

1) Визуально проверьте, не сгорела ли лампа.
2) Проверьте спецификацию лампы.  <См. LI-2, СПЕЦИФИКА-
ЦИИ, Общее описание.>
3) Если она не соответствует указанной спецификации, заме-
ните лампу на новую.

ВЕРХНИЙ СТОП-СИГНАЛ

LI-27

СИСТЕМА ОСВЕЩЕНИЯ

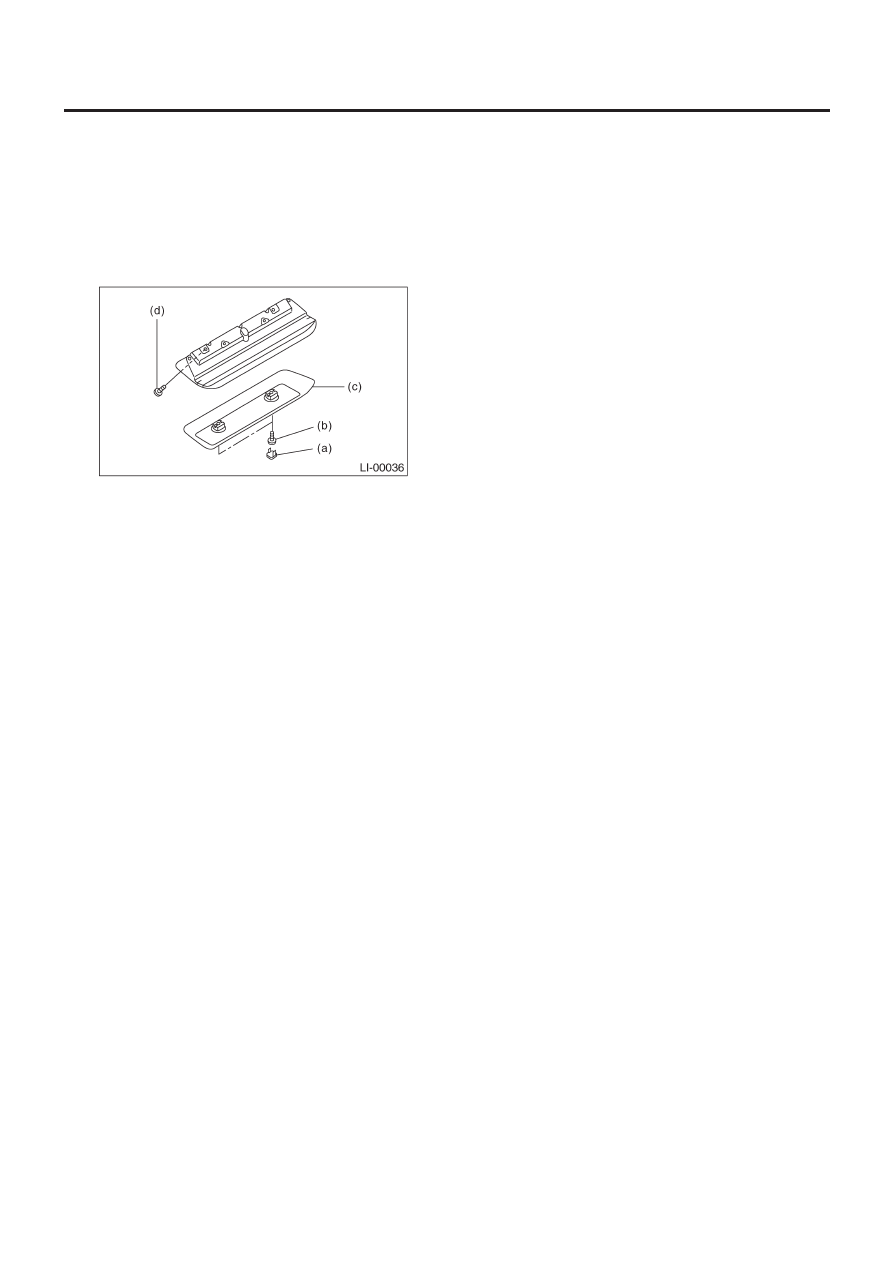

23. Верхний стоп-сигнал

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите крышку (a), отогнув ее край отверткой.
3) Снимите винты (b) и отделите крышку (c).
4) Снимите винты (d) и отделите устройство верхнего стоп-
сигнала, отсоединив коннектор.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

1) Визуально проверьте, не сгорела ли лампа.
2) Проверьте спецификацию лампы.  <См. LI-2, СПЕЦИФИКА-
ЦИИ, Общее описание.>
3) Если она не соответствует указанной спецификации, заме-
ните лампу на новую.
