Subaru Forester (2004 год). Руководство - часть 742

ОМЫВАТЕЛЬ ПЕРЕДНИХ ФАР

WW-20

СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

13. Омыватель передних фар

А: ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите переднюю решетку. См. EI-18, ДЕМОНТАЖ, Пе-
редняя решетка.
3) Снимите переднюю фару. См. LI-13, ДЕМОНТАЖ, Устройст-
во передних фар.

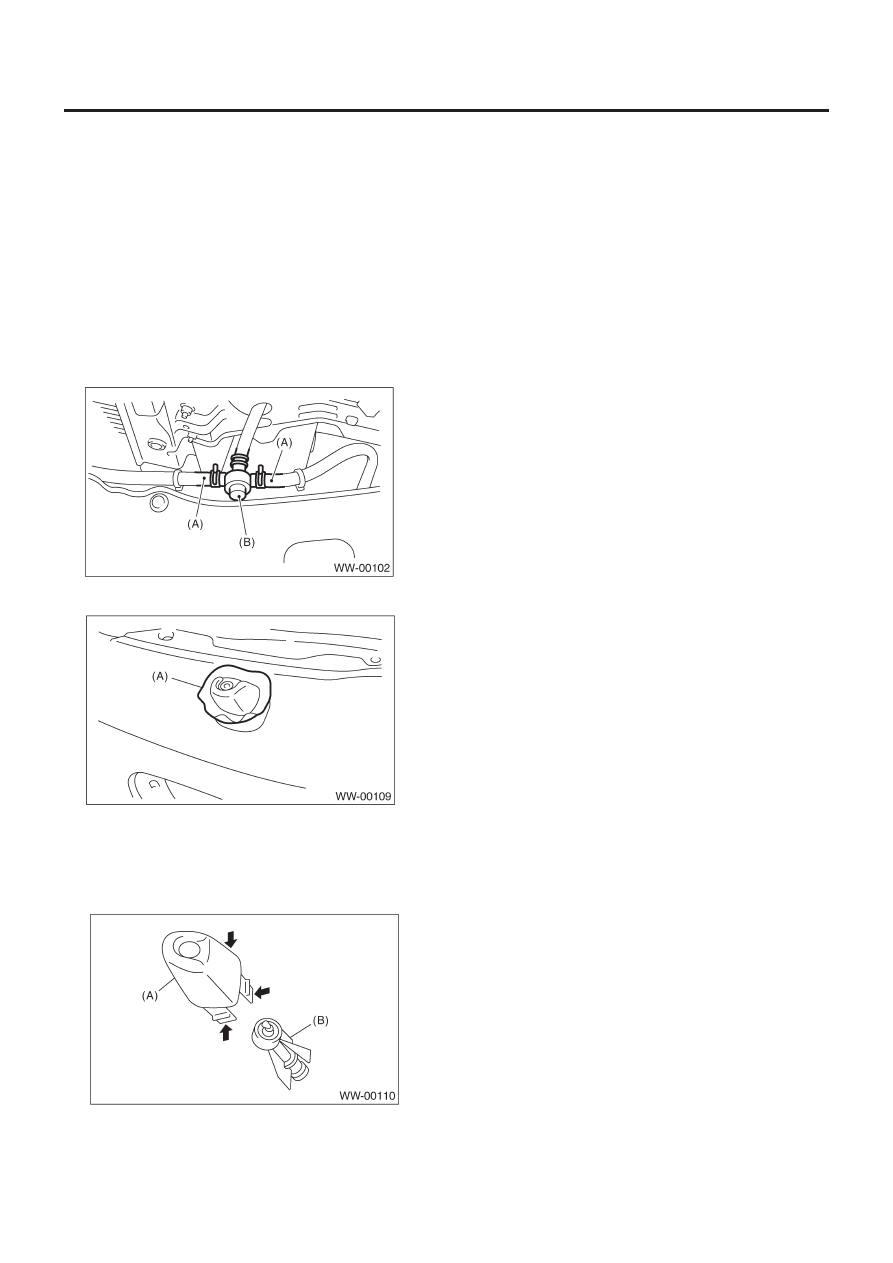

4) Выньте шланг омывателя передних фар.
5) Отсоедините шланг (А) от клапана (В).

ПРИМЕЧАНИЕ
Из клапана может политься жидкость омывателя. Поставьте
под клапан посуду, а затем отсоедините клапан от шланга, за-
жимая конец шланга.

6) Снимите крышку форсунки (А).

7) Нажмите на три ламы и снимите внешнюю форсунку (А).
Затем выньте внутреннюю форсунку (В).

ПРИМЕЧАНИЕ
Перед нажатием на лапы внешней форсунки накройте бам-
пер, чтобы не поцарапать его.

В: УСТАНОВКА

Установите в обратном порядке.

1. Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2. Аудиосистема  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

3. Система передней дополнительной розетки питания  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

4. Корпус радио . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

5. Передний динамик…  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

6. Антенна  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

7. Усилитель антенны  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

8. Передняя дополнительная розетка питания  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

РАЗВЛЕЧЕНИЯ

Стр.

ЕТ

ОБЩЕЕ ОПИСАНИЕ

ЕТ-2

РАЗВЛЕЧЕНИЯ

1. Общее описание

A: ОСТОРОЖНО

• Перед разборкой или сборкой деталей всегда отсоединяй-
те кабель заземления от аккумулятора. При замене радио,
модуля управления и других деталей, оснащенных функцией
памяти, записывайте содержимое памяти перед отсоедине-
нием кабеля заземления от аккумулятора. В противном слу-
чае память будет стерта.
• Собирайте в порядке, обратном разборке, если не указано
иначе.
• Регулируйте детали в соответствии с приложенными спе-
цификациями.
• Во время сборки надежно подсоединяйте коннекторы и
шланги.
• После сборки убедитесь в надлежащей работе функцио-
нальных частей.

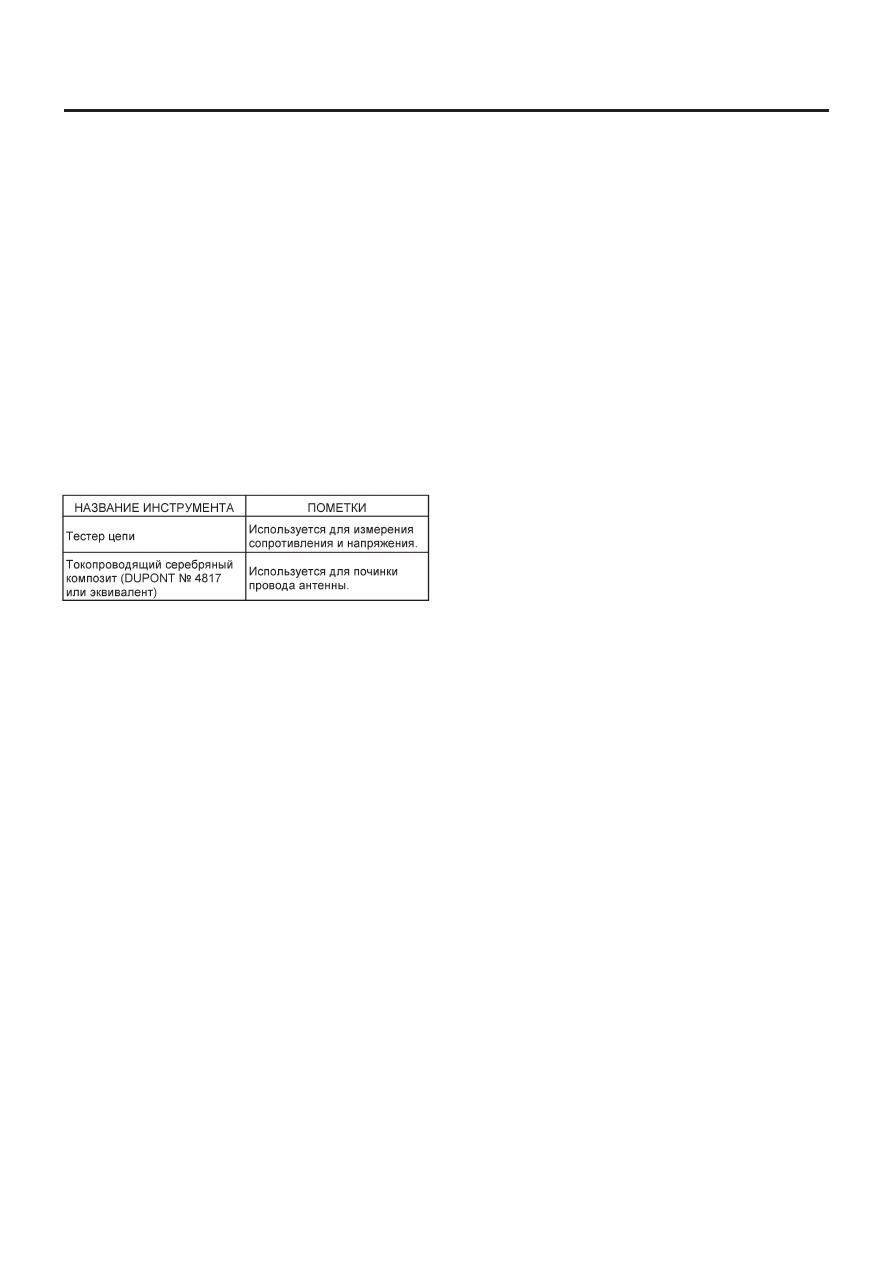

B:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

АУДИОСИСТЕМА

ЕТ-3

РАЗВЛЕЧЕНИЯ

2. Аудиосистема

A: ДИАГРАММА ПРОВОДКИ

1. АУДИО

<См. WI-101, ДИАГРАММА ПРОВОДКИ, Аудиосистема.>

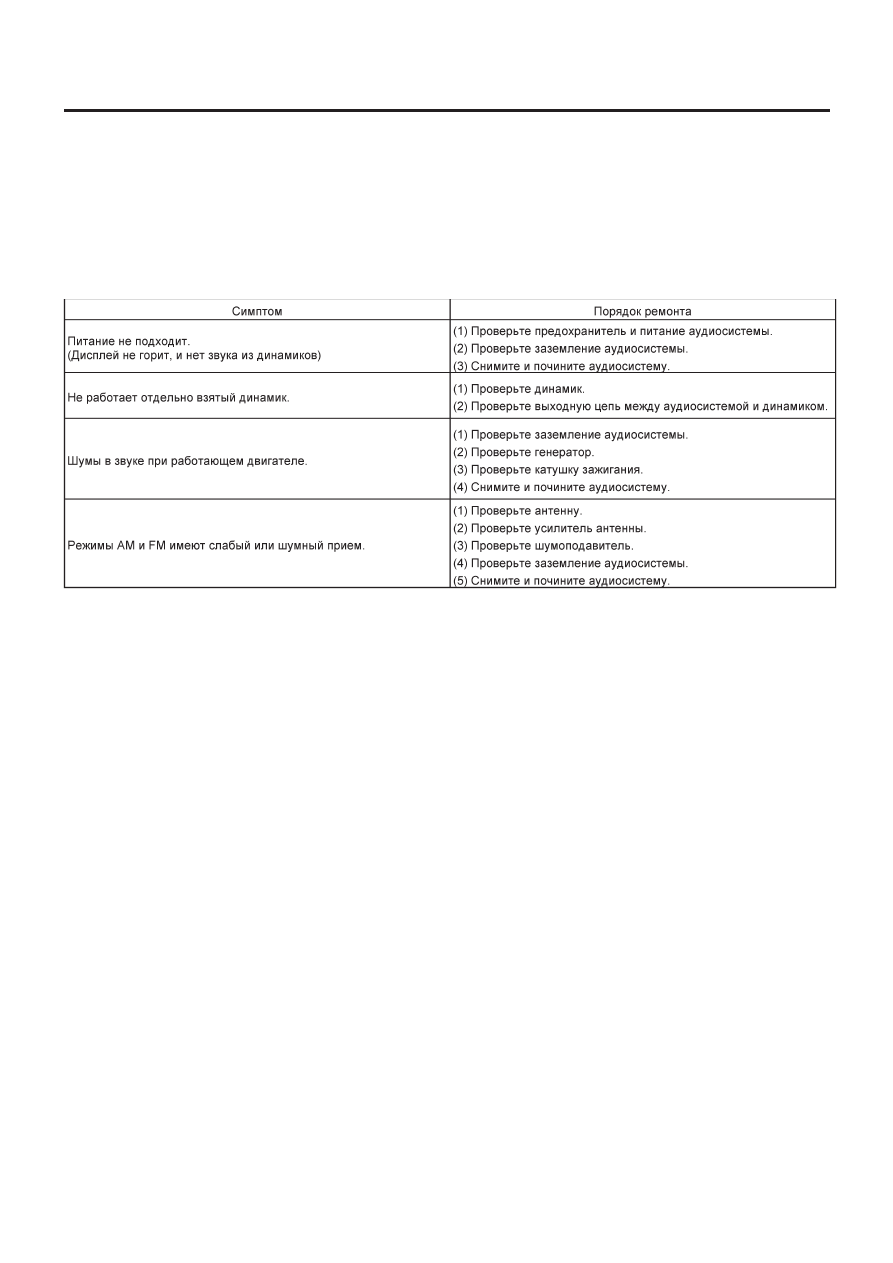

B:  ОСМОТР
