УСИЛИТЕЛЬ АНТЕННЫ

ЕТ-8

РАЗВЛЕЧЕНИЯ

7. Усилитель антенны

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите верхнюю отделку задней четверти. <См. EI-45,
ДЕМОНТАЖ, Отделка задней четверти.>
3) Отсоедините коннектор проводки и клемму.

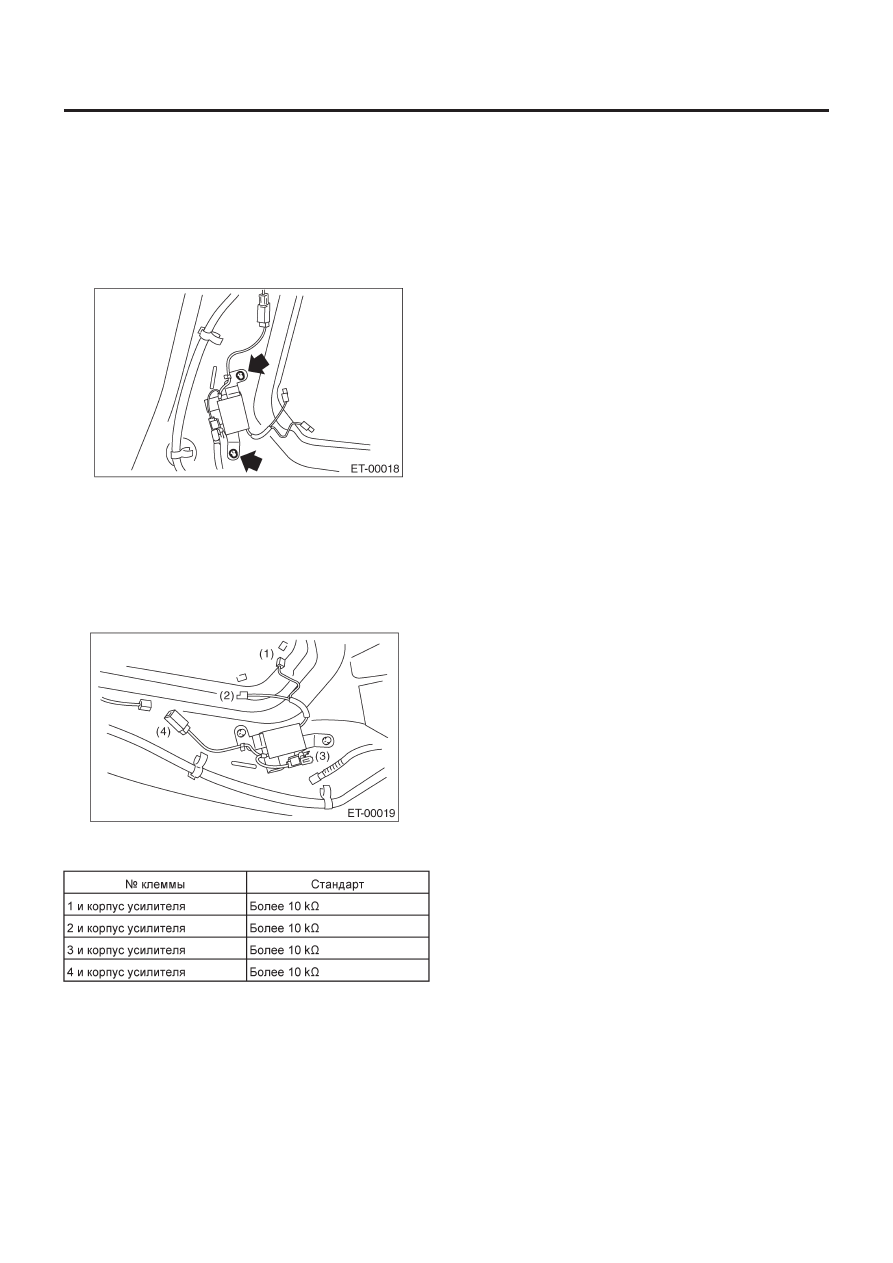

4) Снимите крепежные винты и отделите усилитель антенны.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

Измерьте сопротивление усилителя антенны.

1) Проверьте согнутую часть провода на предмет поврежде-
ния изоляции (замыкания).

2) Проверьте усилитель антенны.
Отсоедините каждый коннектор и измерьте значение элект-
ричества постоянного  тока в указанной выше точке с помо-
щью тестерной проверки.

Стандартное значение:

(+В = 13.5 В)

⇒ 50 ± 10 мА

ПЕРЕДНЯЯ ДОПОЛНИТЕЛЬНАЯ РОЗЕТКА ПИТАНИЯ

ЕТ-9

РАЗВЛЕЧЕНИЯ

8. Передняя дополнительная

розетка питания

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите переднюю крышку. <См. EI-39, ДЕМОНТАЖ, Ко-
робка консоли.>

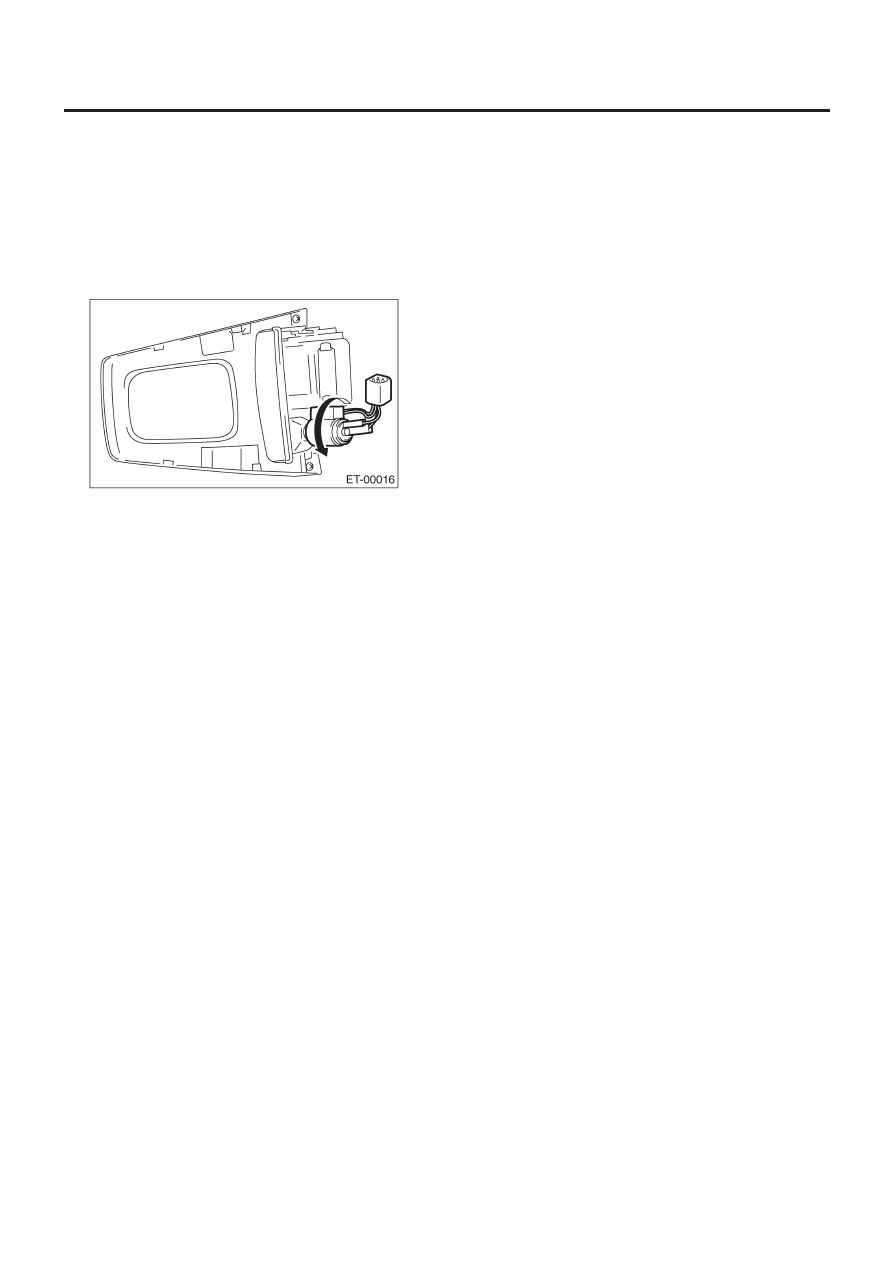

3) Отсоедините коннекторы проводки и снимите переднюю
дополнительную розетку питания.

B:  УСТАНОВКА

Установите в обратном порядке.
