ПОВОРОТНЫЙ СОЕДИНИТЕЛЬ

АВ-20

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

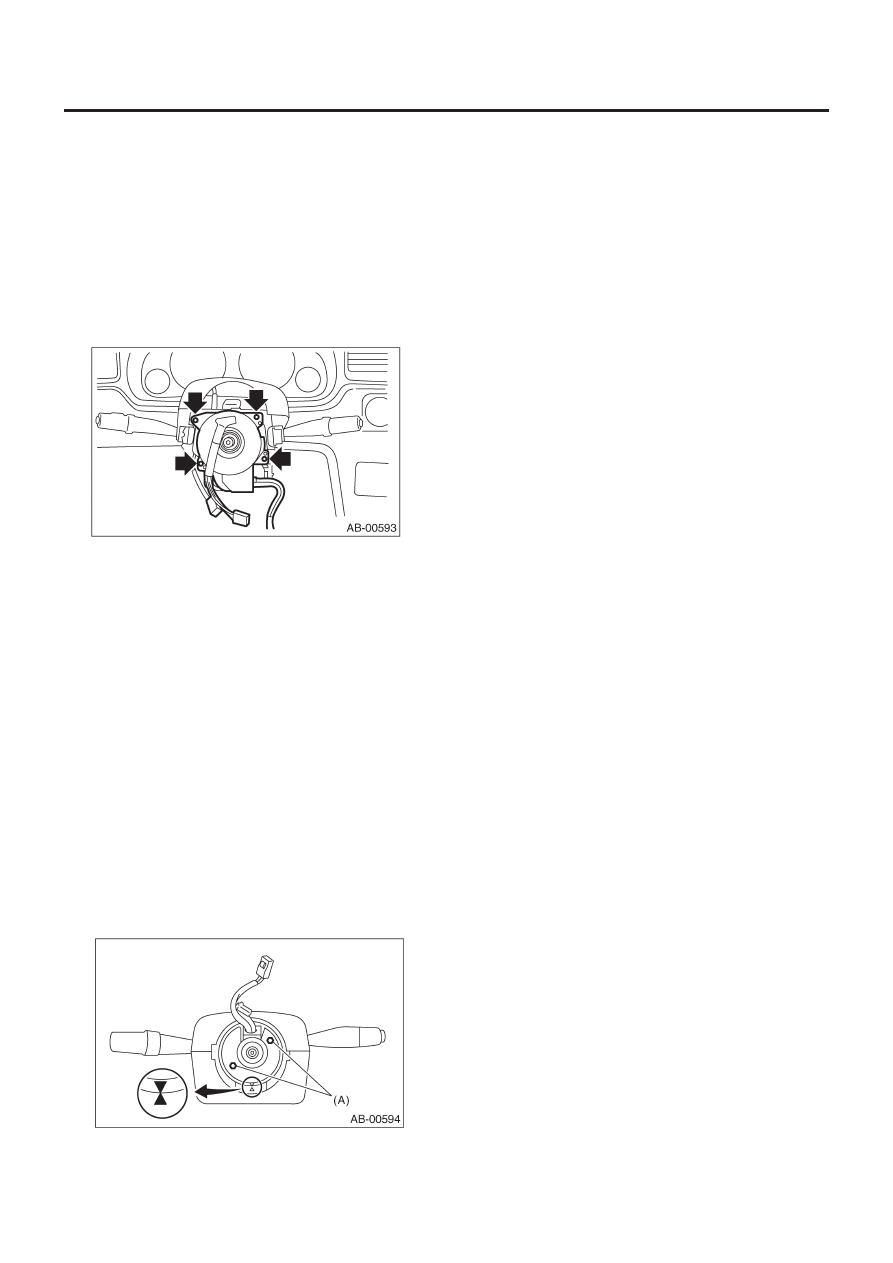

9. Поворотный соединитель

A: ДЕМОНТАЖ

1) Поверните зажигание в положение OFF.
2) Отсоедините кабель заземления от аккумулятора и подож-
дите не менее 20 секунд перед началом работы.
3) Снимите модуль подушки безопасности водителя. <См.
AB-14, Модуль подушки безопасности водителя.>
4) Снимите рулевое колесо. <См. PS-23, ДЕМОНТАЖ, Руле-
вое колесо.>
5) Снимите крышку рулевой колонки.
6) Снимите винты, затем снимите поворотный соединитель.

B: УСТАНОВКА

1) Установите в обратном порядке.
2) Перед установкой рулевого колеса убедитесь в том, что на-
правление поворотного соединителя отрегулировано с рулем.
<См. AB-20, РЕГУЛИРОВКА, Поворотный соединитель.>

C: ОСМОТР

Проверьте следующее и замените поврежденные детали на
новые.
• Комбинированный переключатель и поворотный соедини-
тель в случае трещин или повреждений.

D: РЕГУЛИРОВКА

1) Убедитесь в том, что передние колеса поставлены точно
прямо.
2) Поверните штифт (A) поворотного соединителя по часовой
стрелке, пока он не остановится.
3) Поверните штифт (A) поворотного соединителя против ча-
совой стрелки примерно на 2.65 оборота, пока не выровня-
ются метки "A".

ПЕРЕДНИЙ ВСПОМОГАТЕЛЬНЫЙ ДАТЧИК

АВ-21

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

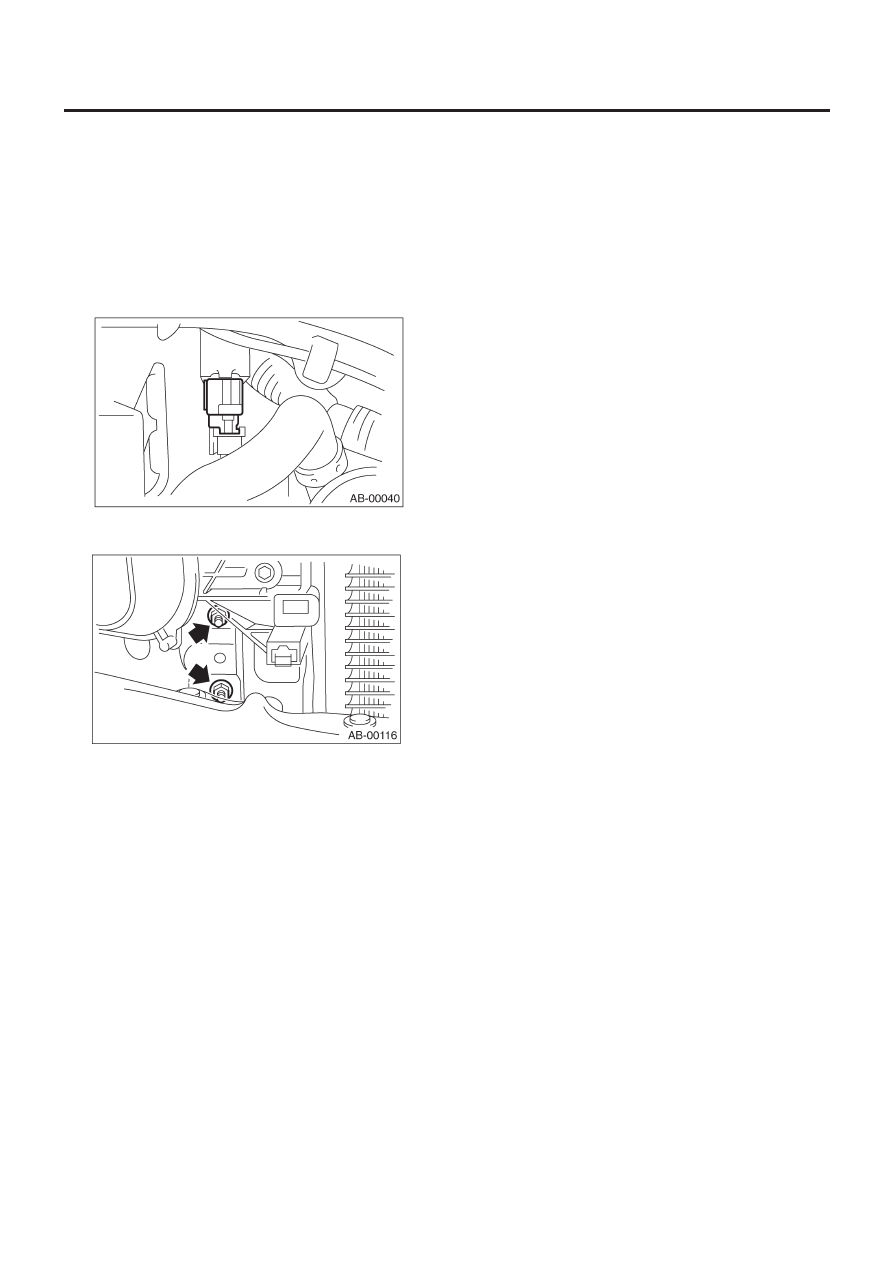

10. Передний вспомогательный датчик

A: ДЕМОНТАЖ

1) Поверните зажигание в положение OFF.
2) Отсоедините кабель заземления от аккумулятора и подож-
дите не менее 20 секунд перед началом работы.
3) Снимите переднюю решетку и сторону передней решетки.
<См. EI-18, ДЕМОНТАЖ, Передняя решетка.>
4) Отсоедините коннектор от переднего вспомогательного
датчика.

5) Открутите гайку и отделите передний вспомогательный
датчик.

B: УСТАНОВКА

ОСТОРОЖНО
При сборке используйте новые гайки.

Установите в обратном порядке.

Момент затяжки:

См. "КОМПОНЕНТ" в "Общее описание" <См.AB-2,
ПОДУШКА БЕЗОПАСНОСТИ SRS, КОМПОНЕНТ, Об-
щее описание.>

C: ОСМОТР

Проверьте следующее и замените поврежденные детали на
новые.
• Передний вспомогательный датчик, крепежный кронштейн
и коннектор в случае их повреждения.
• Подушку безопасности в случае ее раскрывания.

УТИЛИЗАЦИЯ МОДУЛЯ ПОДУШЕК БЕЗОПАСНОСТИ (РАСКРЫТИЕ В АВТОМОБИЛЕ)

АВ-22

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

11. Утилизация модуля подушек

безопасности (раскрытие в автомобиле)

A: ОПЕРАЦИЯ

ОСТОРОЖНО:
• Не выбрасывайте модуль нераскрывшейся подушки,
потому что он может причинить серьезные травмы об-
служивающему персоналу при случайном раскрытии.
• Как правило, модуль системы подушек должен рас-
крыться, когда он установлен в автомобиль. Не снимай-
те его без необходимости.
• Раскрывать модуль системы подушек следует на ров-
ном безопасном месте. В дождливую или ветреную по-
году нельзя раскрывать модуль на улице.
• При раскрытии модуля раздается звук, напоминаю-
щий взрыв, поэтому следует предупредить находящих-
ся поблизости людей и никого не допускать в радиусе 5
метров от места работы с модулем.
• При раскрытии модуля системы подушек выходит
дым, поэтому эту операцию надо выполнять в хорошо
проветриваемом месте, где нет аварийных противопо-
жарных устройств.
• При этой операции следует надевать защитные перчат-
ки, очки и ушные заглушки. После операции вымойте руки.
• После операции раскрытия модуль системы подушек
очень горячий. Оставьте его на 40 минут, а затем утили-
зируйте.
• Не допускайте попадания воды на раскрытый модуль
системы подушек.
• Заверните раскрытый модуль в герметичный винило-
вый мешок и выбросите.
• Если обстоятельства не позволяют раскрыть модуль
пневмоподушек, обратитесь к дилерам SUBARU.

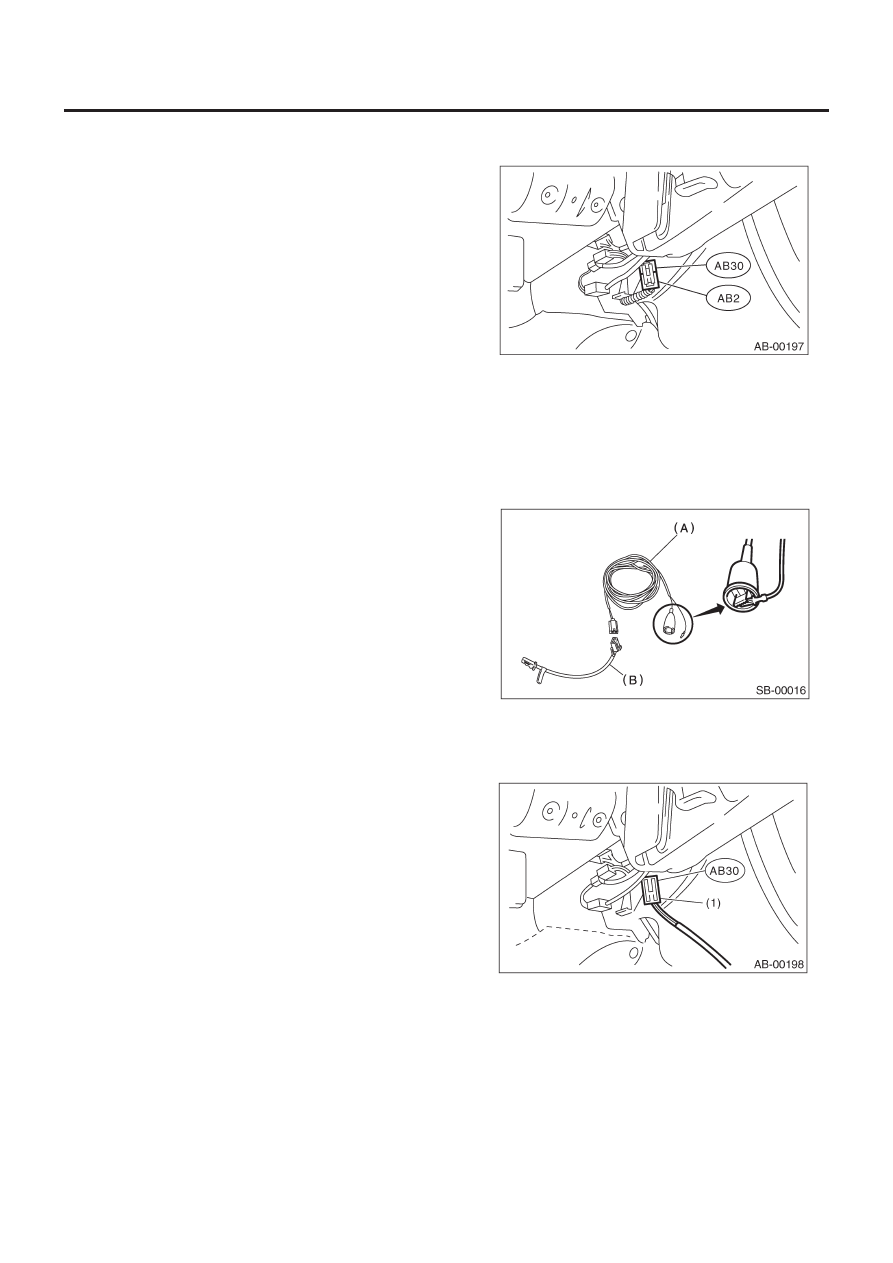

1. МОДУЛЬ ПОДУШКИ ВОДИТЕЛЯ

1) Поверните зажигание в положение OFF.
2) Отсоедините кабель заземления от аккумулятора и подож-
дите не менее 20 секунд перед началом работы.
3) Снимите нижнюю крышку. См. EI-40, ДЕМОНТАЖ, Устрой-
ство панели инструментов.

4) Отсоедините коннекторы подушки безопасности (AB30) и
(AB2) под рулевой колонкой.

5) Замкните клемму на аллигаторный зажим, прилагаемый в
комплекте как инструмент для разворачивания (А).
6) Подсоедините инструмент для раскрытия модуля и адап-
тер разворачивания А (В).

ОСТОРОЖНО:
Инструмент для раскрытия следует хранить с замкнуты-
ми клеммами вплоть до раскрывания модуля подушки
безопасности.

(А) Инструмент для раскрытия: (№ 98299PA030)
(В) Адаптер раскрытия A: (№ 98299FC030)

7) Подсоедините адаптер разворачивания A к коннектору по-
душки безопасности (AB30).

(1) Адаптер раскрытия A: (№ 98299FC030)

УТИЛИЗАЦИЯ МОДУЛЯ ПОДУШЕК БЕЗОПАСНОСТИ (РАСКРЫТИЕ В АВТОМОБИЛЕ)

АВ-23

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

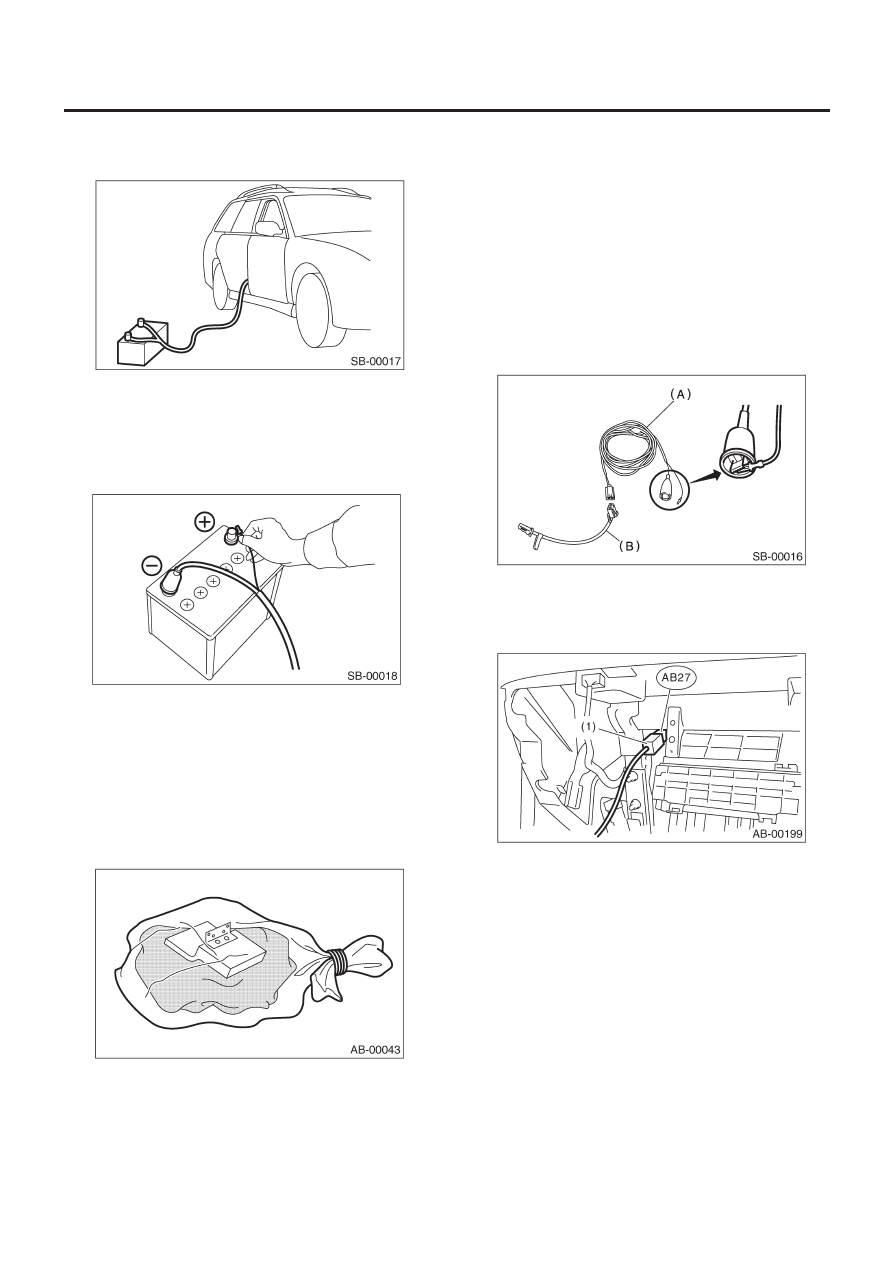

8) Разверните устройство для раскрытия модуля до предела
и убедитесь, что автомобиль пустой. Полностью закройте все
окна, верхний люк и заднюю дверь.

9) Отодвиньте аккумулятор минимум на 5 метров от автомо-
биля и обезопасьте прилегающую территорию. Подсоедини-
те аллигаторный зажим устройства для раскрытия модуля к
минусовой клемме аккумулятора (-).
10) Подсоедините другой кабель устройства для раскрытия
модуля к плюсовой клемме аккумулятора. Затем раскройте
модуль системы подушек.

ОСТОРОЖНО:
• После раскрытия модуль подушек безопасности очень
горячий, поэтому надо оставить его на 40 минут, а затем
утилизировать.
• Не допускайте попадания воды на раскрытый модуль.

11) Снимите модуль подушки безопасности. <См. AB-14, Мо-
дуль подушки водителя.>
12) Заверните раскрытый модуль в герметичный виниловый
мешок и выбросите.

2. МОДУЛЬ ПОДУШКИ ПАССАЖИРА

1) Поверните зажигание в положение OFF.
2) Отсоедините кабель заземления от аккумулятора и подож-
дите не менее 20 секунд перед началом работы.
3) Снимите отсек для перчаток.
4) Отсоедините коннекторы подушки (AB4) и (AB27).
5) Замкните клемму на аллигаторный зажим, прилагаемый в
комплекте как инструмент для разворачивания (А).
6) Подсоедините инструмент для раскрытия модуля и адап-
тер Е (В).

(A) Инструмент для раскрытия: (№ 98299PA030)
(B) Адаптер для раскрытия Е: (№ 98299SA030)

7) Подсоедините адаптер A к коннектору подушки безопасно-
сти (AB27).

(1) Адаптер для раскрытия Е: (№ 98299SA030)
