МЕСТА ПРОВЕРКИ ПОСЛЕ СТОЛКНОВЕНИЯ

АВ-12

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

3. Места проверки после столкновения

A:  ЗАМЕНА

После разворачивания системы подушек безопасности за-
мените следующие компоненты.

1. ЛОБОВОЕ СТОЛКНОВЕНИЕ

1) Модуль системы подушек безопасности водителя
2) Модуль системы подушек безопасности пассажира
3) Ремень безопасности водителя (натяжитель, натяжитель
поясного ремня)
4) Ремень безопасности пассажира (натяжитель)
5) Модуль управления системы подушек безопасности
6) Передний вспомогательный датчик
7) Поворотный соединитель

2. БОКОВОЕ СТОЛКНОВЕНИЕ

1) Модуль управления системы подушек безопасности
2) Боковой модуль системы подушек безопасности (рабочая
сторона)
3) Боковой модуль подушек (рабочая сторона)

3. ОСМОТР ДРУГИХ ДЕТАЛЕЙ

Проверьте следующие компоненты, замените неисправные
на новые.
1) Рулевое колесо и рулевой вал
Проверьте рулевое колесо и рулевой вал на предмет состоя-
ния крепления и отклонений в осевом и радиальном направ-
лениях. Проверьте рулевой вал на предмет отклонения в осе-
вом и радиальном направлениях при отпущенном рычаге ре-
гулировки колонки. (После столкновения может надуться
демпфирующая часть рулевого вала.)
2) Проверьте прямолинейный коннектор модуля подушки
безопасности водителя, натяжителя и т.д. на предмет повре-
ждений, а также проверьте каждый участок проводки на пред-
мет защемления и повреждения коннекторов. В случае обна-
ружения повреждений замените проводку как один узел.

B:  ОСМОТР

Если автомобиль участвовал в столкновении с любой сторо-
ны, даже в небольшом, обязательно проверьте детали следу-
ющих систем.

1.  МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

1) Проверьте следующее и замените поврежденные детали
на новые.
• Трещины или деформация модуля подушки безопасности.
• Трещины, деформация или размыкание проводки и/или
коннектора, незащищенность главного провода.
• Поверхность модуля испачкана смазкой, маслом, водой
или чистящим растворителем.
2) При установке нового модуля подушки безопасности води-
теля проверьте следующее. В случае необходимости устано-
вите новый модуль и рулевое колесо.
• Рулевое колесо препятствует установке модуля подушки
безопасности.

• Зазор между модулем подушки безопасности водителя и
рулевым колесом непостоянен.

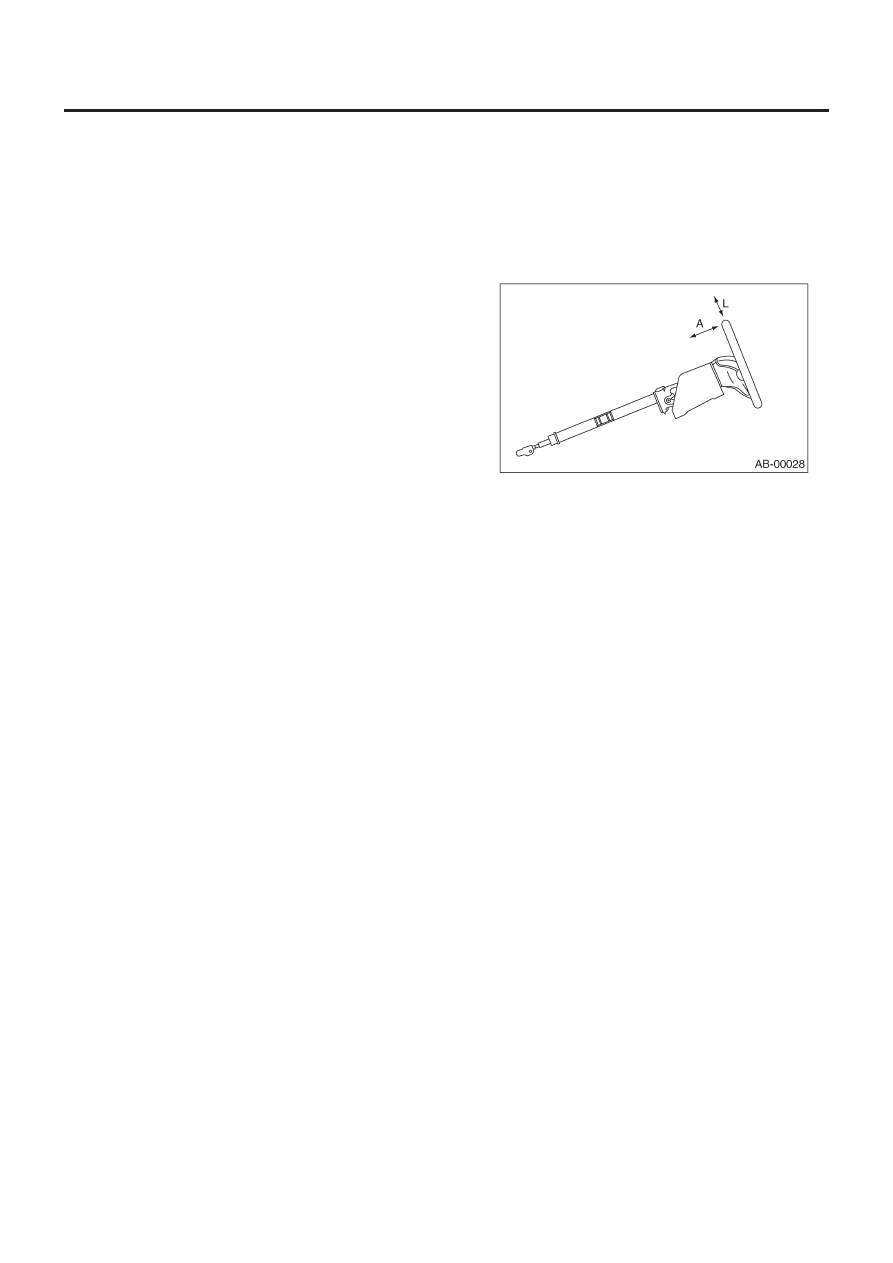

• Деформация рулевого колеса в осевом и радиальном на-
правлениях превышает предел.

Спецификации:

Отклонение по высоте A

Менее 6 мм (0.24 in)

Отклонение внешнего диаметра L

Менее 17 мм (0.67 in)

2. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

Проверьте следующее и замените поврежденные детали на
новые.
• Трещины или деформация модуля подушки безопасности.
• Трещины, деформация или размыкание проводки и/или
коннектора, незащищенность главного провода.
• Крепежный кронштейн треснул или деформирован.

3. БОКОВОЙ МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ

Проверьте следующее и замените поврежденные детали на
новые.
• Переднее сидение повреждено или деформировано.
• Проводка и/или коннектор треснули, деформированы или
разомкнуты.
• Главный провод незащищен.

4. МОДУЛЬ УПРАВЛЕНИЯ ПОДУШКОЙ

БЕЗОПАСНОСТИ

Проверьте следующее и замените поврежденные детали на
новые.
• Модуль управления треснул или деформирован.
• Крепежный кронштейн треснул или деформирован.
• Коннектор поцарапан или деформирован.
• Подушка безопасности развернута.
• Боковая подушка безопасности развернута.

МЕСТА ПРОВЕРКИ ПОСЛЕ СТОЛКНОВЕНИЯ

АВ-13

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

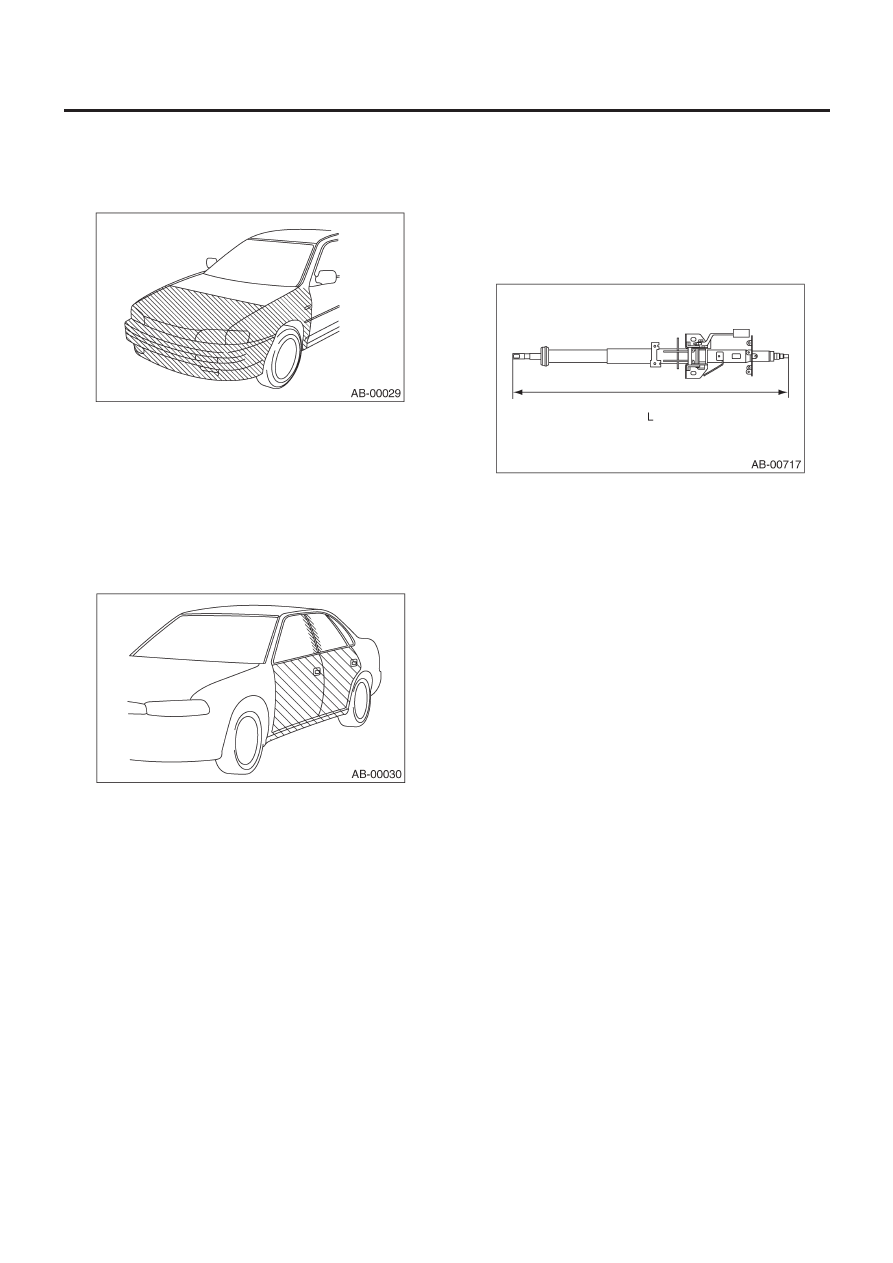

5.  ПЕРЕДНИЙ ВСПОМОГАТЕЛЬНЫЙ ДАТЧИК

В случае если указанная на рисунке передняя часть автомо-
биля повреждена, проверьте следующее и замените повреж-
денные детали на новые.

• Передний вспомогательный датчик треснул или деформи-
рован.
• Крепежный кронштейн треснул или деформирован.
• Коннектор поцарапан или треснул.
• Подушка развернута.

6. ДАТЧИК БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ

В случае если указанная на рисунке боковая часть автомоби-
ля повреждена, проверьте следующее и замените повреж-
денные детали на новые.

• Датчик боковой подушки треснул или деформирован.
• Крепежный кронштейн треснул или деформирован.
• Коннектор поцарапан или треснул.
• Боковая подушка развернута, (рабочая сторона)

7.  ПОВОРОТНЫЙ СОЕДИНИТЕЛЬ

Проверьте следующее и замените поврежденные детали на
новые.
• Комбинационный переключатель или рулевой поворотный
соединитель треснул или деформирован.

8. РУЛЕВОЙ ВАЛ

Проверьте следующее и замените поврежденные детали на
новые.
• Общая длина рулевой колонки должна соответствовать
спецификациям.

Спецификации:

Общая длина L

815.7 ± 1.5 мм (32.1 ± 0.06 in)

В случае необходимости замените ее на новую.

МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

АВ-14

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

4. Модуль подушки безопасности водителя

A:  ДЕМОНТАЖ

ОСТОРОЖНО:
Перед работой с модулем подушки безопасности см.
раздел "ОСТОРОЖНО" в Общем описании. <См. AB-3,
ОСТОРОЖНО, Общее описание.>

1) Поставьте передние колеса прямо. (После перемещения
автомобиля на расстояние более 5 м (16 ft) при прямо поста-
вленных передних колесах убедитесь в том, что автомобиль
двигается прямо вперед).
2) Поверните зажигание в положение OFF.
3) Отсоедините кабель заземления от аккумулятора и подож-
дите не менее 20 секунд перед началом работы.

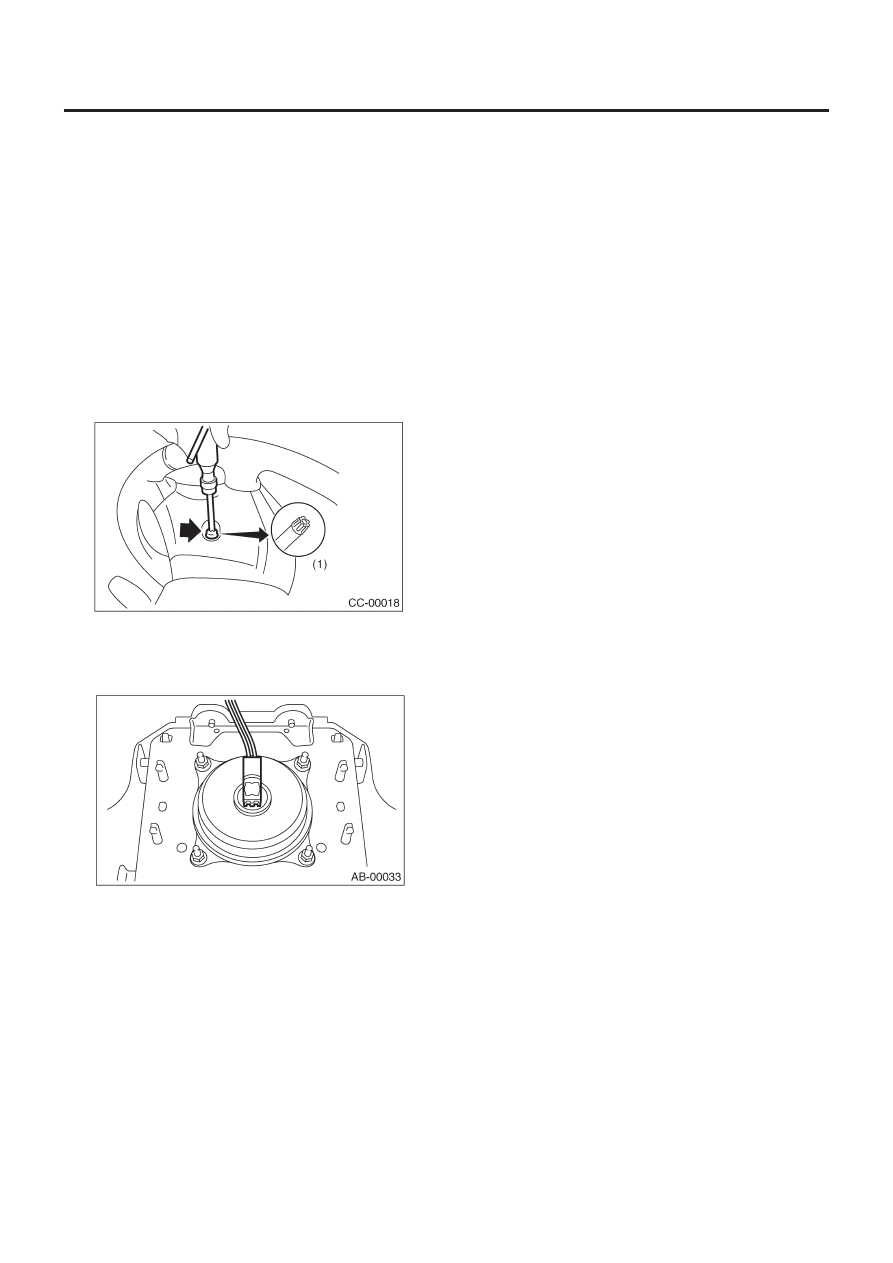

4) С помощью TORX

®

BIT T30, снимите два болта TORX

®

сбоку

рулевого колеса.

(1) TORX

®

BIT T30

5) Отсоедините коннектор подушки безопасности сзади мо-
дуля подушки безопасности и снимите модуль подушки без-
опасности.

6) Для информации о работе со снятым модулем подушки
безопасности см. раздел  "ОСТОРОЖНО". <См. AB-3, ОСТО-
РОЖНО, Общее описание.>

B:  УСТАНОВКА

Установите в обратном порядке.

ОСТОРОЖНО:
Проводка и коннекторы не должны соприкасаться или
путаться с другими деталями.

Момент затяжки:

См. "КОМПОНЕНТ" в "Общее описание" <См.AB-2,
ПОДУШКА БЕЗОПАСНОСТИ SRS, КОМПОНЕНТ, Об-
щее описание.>

C: ОСМОТР

ОСТОРОЖНО:
Перед работой с модулем подушки безопасности см.
раздел "ОСТОРОЖНО" в Общем описании. <См. AB-3,
ОСТОРОЖНО, Общее описание.>

Проверьте следующее и замените поврежденные детали на
новые.
• Модуль подушки, проводку, коннектор и крепежный крон-
штейн в случае их повреждения. См. АВ-12, МОДУЛЬ ПО-
ДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ, ОСМОТР, Места про-
верки после столкновения.

МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

АВ-15

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

5. Модуль подушки безопасности пассажира

A:  ДЕМОНТАЖ

ОСТОРОЖНО:
Перед работой с модулем подушки безопасности см.
раздел "ОСТОРОЖНО" в Общем описании. <См. AB-3,
ОСТОРОЖНО, Общее описание.>

1) Поверните зажигание в положение OFF.
2) Отсоедините кабель заземления от аккумулятора и подож-
дите не менее 20 секунд перед началом работы.
3) Снимите отсек для перчаток. <См. EI-37, ДЕМОНТАЖ, От-
сек для перчаток.>

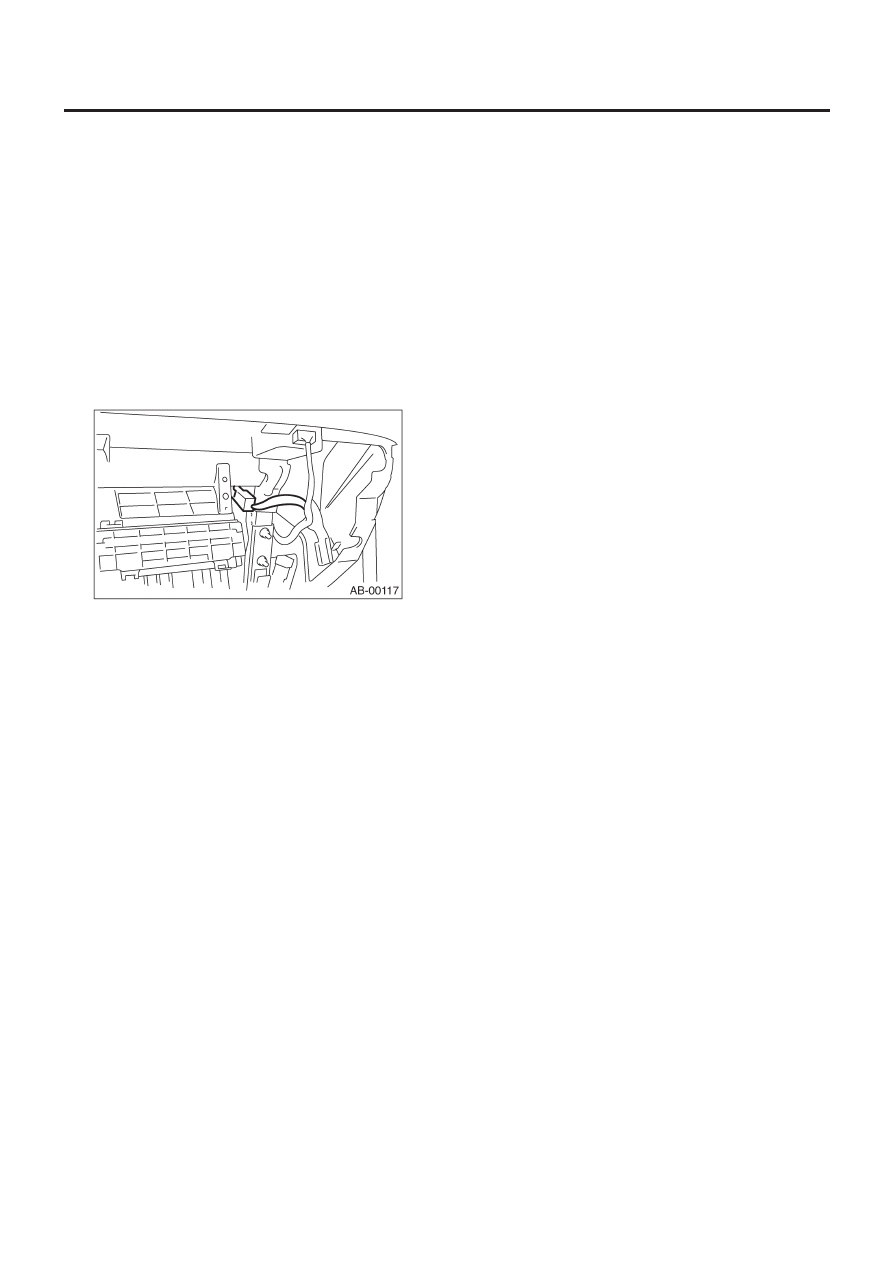

4) Отделите коннектор подушки безопасности от кронштейна
на опорной перекладине и отсоедините коннектор, а затем
отсоедините коннектор подушки безопасности.

5) Снимите три болта, затем осторожно снимите модуль по-
душки безопасности.
6) Для информации о работе со снятым модулем подушки
безопасности см. раздел  "ОСТОРОЖНО". <См. AB-3, ОСТО-
РОЖНО, Общее описание.>

B:  УСТАНОВКА

Установите в обратном порядке.

ОСТОРОЖНО:
Проводка и коннекторы не должны соприкасаться или
путаться с другими деталями.

Момент затяжки:

См. "КОМПОНЕНТ" в "Общее описание" <См. AB-2,
ПОДУШКА БЕЗОПАСНОСТИ SRS, КОМПОНЕНТ, Об-
щее описание.>

C: ОСМОТР

ОСТОРОЖНО:
Перед работой с модулем подушки безопасности см.
раздел "ОСТОРОЖНО" в Общем описании. <См. AB-3,
ОСТОРОЖНО, Общее описание.>

Проверьте следующее и замените поврежденные детали на
новые.
• Модуль подушки, проводку, коннектор и крепежный крон-
штейн в случае их повреждения. См. АВ-12, МОДУЛЬ ПО-
ДУШКИ БЕЗОПАСНОСТИ ПАССЖИРА, ОСМОТР, Места про-
верки после столкновения.
