МОДУЛЬ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ

АВ-16

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

6. Модуль боковой подушки безопасности

A:  ДЕМОНТАЖ

ОСТОРОЖНО:
Перед работой с модулем подушки безопасности см.
раздел "ОСТОРОЖНО" в Общем описании. <См. AB-3,
ОСТОРОЖНО, Общее описание.>

ПРИМЕЧАНИЕ:
Сторона пассажира обслуживается так же, как и сторона во-
дителя.

1) Поверните зажигание в положение OFF.
2) Отсоедините кабель заземления от аккумулятора и подож-
дите не менее 20 секунд перед началом работы.
3) Снимите переднее сидение с автомобиля. <См.SE-6, ДЕ-
МОНТАЖ, Переднее сидение.>

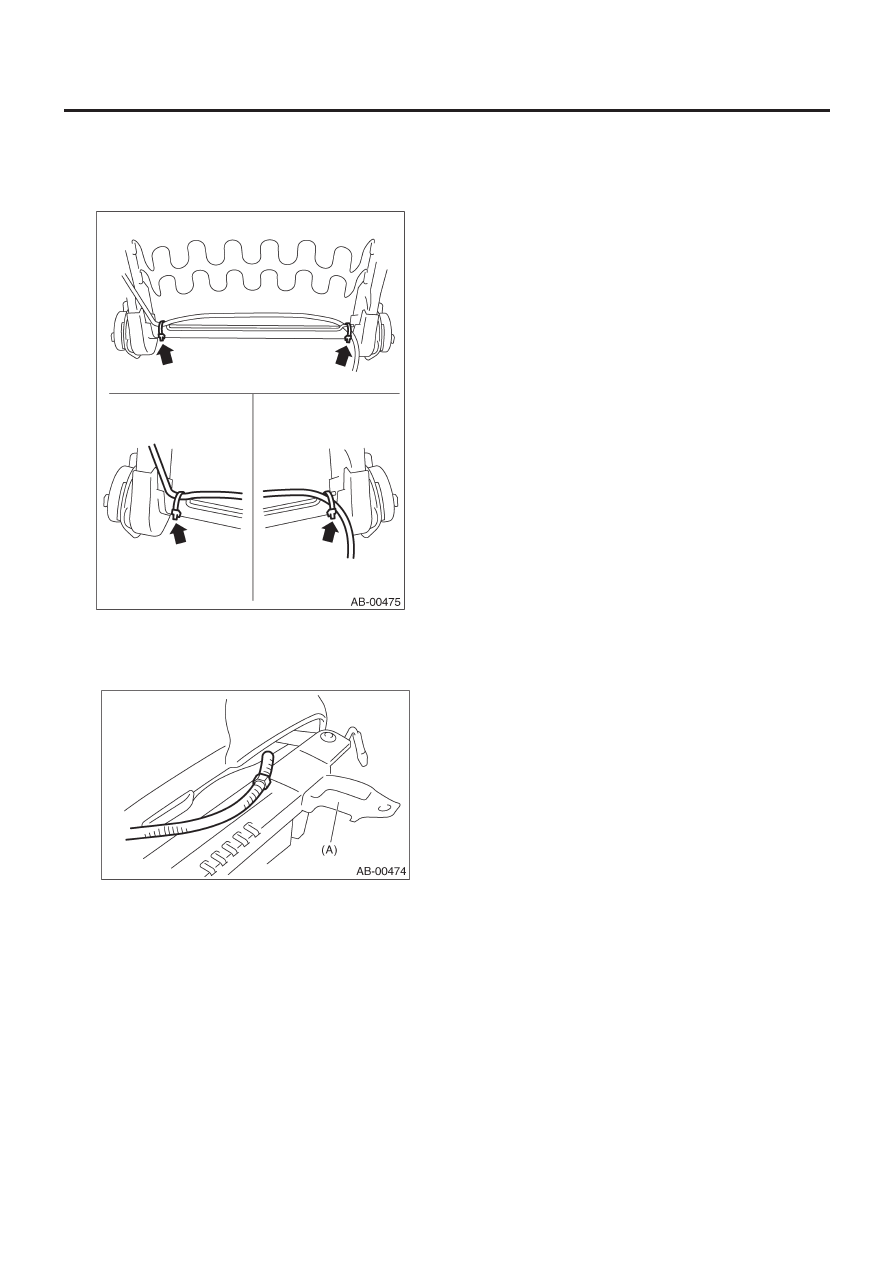

4) Снимите фиксатор с рельсы IN (А) и обратной стороны уст-
ройства подушки сидения, затем снимите проводку боковой
подушки безопасности.

5) Снимите крышку спинки. <См. SE-6, РАЗБОРКА, Переднее
сидение.>
6) Снимите проводку боковой подушки безопасности с уст-
ройства рамы спинки.

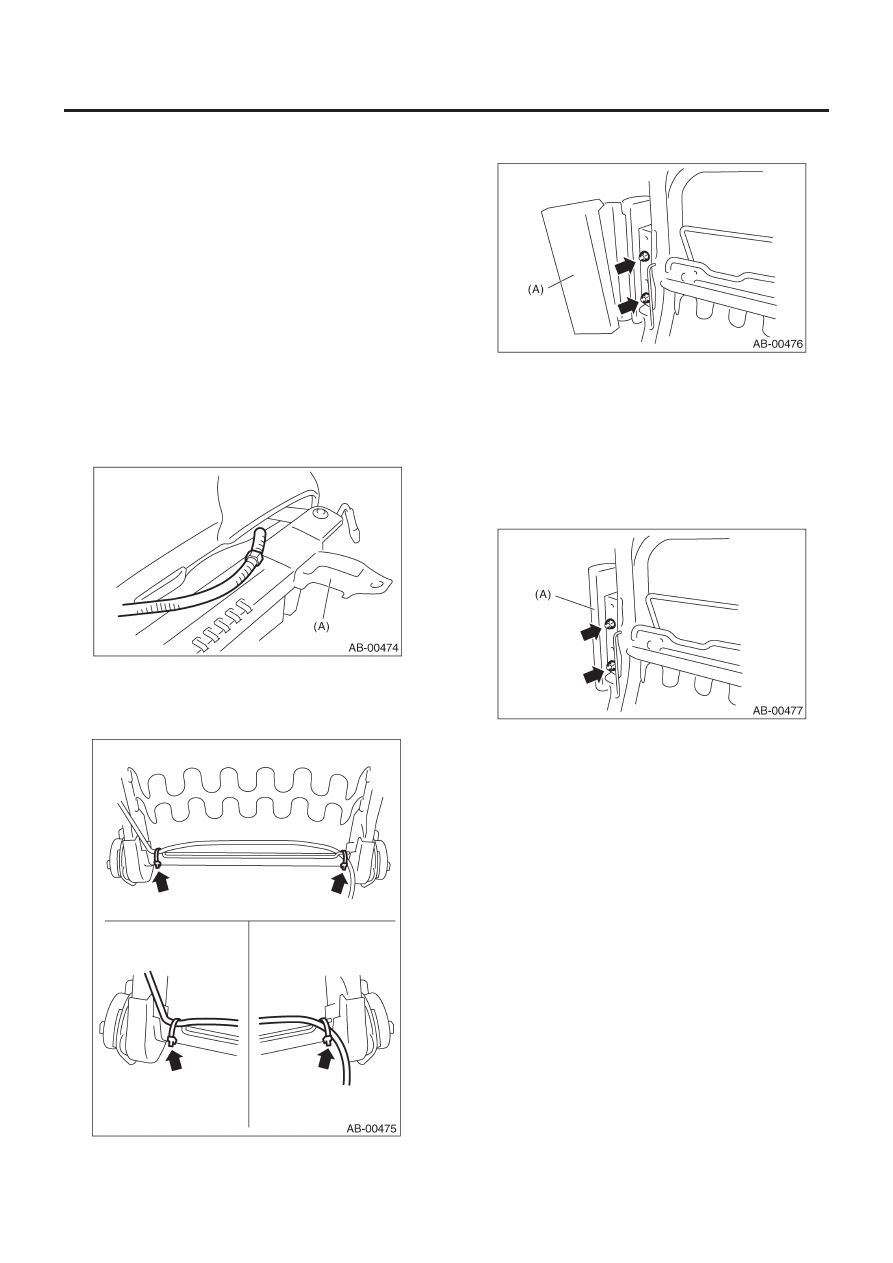

7) Снимите модуль боковой подушки безопасности  (A) с уст-
ройства рамы спинки.

B:  УСТАНОВКА

1) Убедитесь в том, что на модуле боковой подушки безопас-
ности нет инородных частиц.
2) Установите модуль боковой подушки безопасности (A) на
устройство рамы спинки.

Момент затяжки:

5.9 Н•м (0.59 кгс-м, 4.4 ft-lb)

МОДУЛЬ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ

АВ-17

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

3) Установите проводку боковой подушки безопасности на
устройство рамы спинки.

ПРИМЕЧАНИЕ:
Закрепите проводку в ее изначальном положении на сидении.

4) Установите крышку спинки. <См. SE-11, СБОРКА, Перед-
нее сидение.>
5) Установите проводку боковой подушки безопасности на
рельсу IN (A).

6) Откиньте сидение или прокатите его вперед и назад. Убе-
дитесь в отсутствии контакта между устройством спинки си-
дения, устройством крышки подушки и проводкой боковой
подушки безопасности.

C: ОСМОТР

ОСТОРОЖНО:
Перед работой с модулем подушки безопасности см.
раздел "ОСТОРОЖНО" в Общем описании. <См. AB-3,
ОСТОРОЖНО, Общее описание.>

Проверьте следующие пункты и замените поврежденные де-
тали на новые. <См. AB-12, МОДУЛЬ БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ, ОСМОТР, Места проверки после столкно-
вения.>
1) При боковом столкновении (при раскрывании боковой по-
душки безопасности)

<Заменить>

• Модуль боковой подушки безопасности
• Подушка спинки
• Рама спинки
• Крышка спинки

<Другие подлежащие замене детали, оказавшиеся по-

врежденными в результате визуальной проверки>

• Подголовник
• Втулка
• Внешняя направляющая
• Внутренняя направляющая
• Крышка шарнира сидения
• Рычаг подъемника сидения
• Рычаг откидывания
• Проводка и коннектор боковой подушки безопасности (сто-
рона кузова)
2) При боковом столкновении (если боковая подушка безо-
пасности не раскрылась)
Визуально проверьте сидение и модуль подушки безопасно-
сти и, в случае обнаружения повреждений или трещин, заме-
ните их на новые.
Особо проверьте наличие повреждений на корпусе модуля
подушки безопасности, установочном кронштейне и коннек-
торе проводки.
3) Без бокового столкновения (грязь и повреждения крышки)
Замените соответствующую деталь на новую.

МОДУЛЬ УПРАВЛЕНИЯ ПОДУШКОЙ БЕЗОПАСНОСТИ

АВ-18

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

7. Модуль управления

подушкой безопасности

A:  ДЕМОНТАЖ

ОСТОРОЖНО:
• Не разбирайте модуль управления подушкой безопас-
ности.
• Если модуль управления подушкой безопасности де-
формирован или есть подозрение на проникновение во-
ды, замените модуль управления подушкой безопасно-
сти на новый.
• Не роняйте модуль управления подушкой безопасности.
• После демонтажа храните модуль управления подуш-
кой на сухой и чистой поверхности вдали от сырости,
жары и пыли.

1) Поверните зажигание в положение OFF.
2) Отсоедините кабель заземления от аккумулятора и подож-
дите не менее 20 секунд перед началом работы.
3) Снимите крышку консоли. <См. EI-39, ДЕМОНТАЖ, Короб-
ка консоли.>
4) Снимите центральную консольную панель. <См. El-40, ДЕ-
МОНТАЖ, Устройство панели инструментов.>

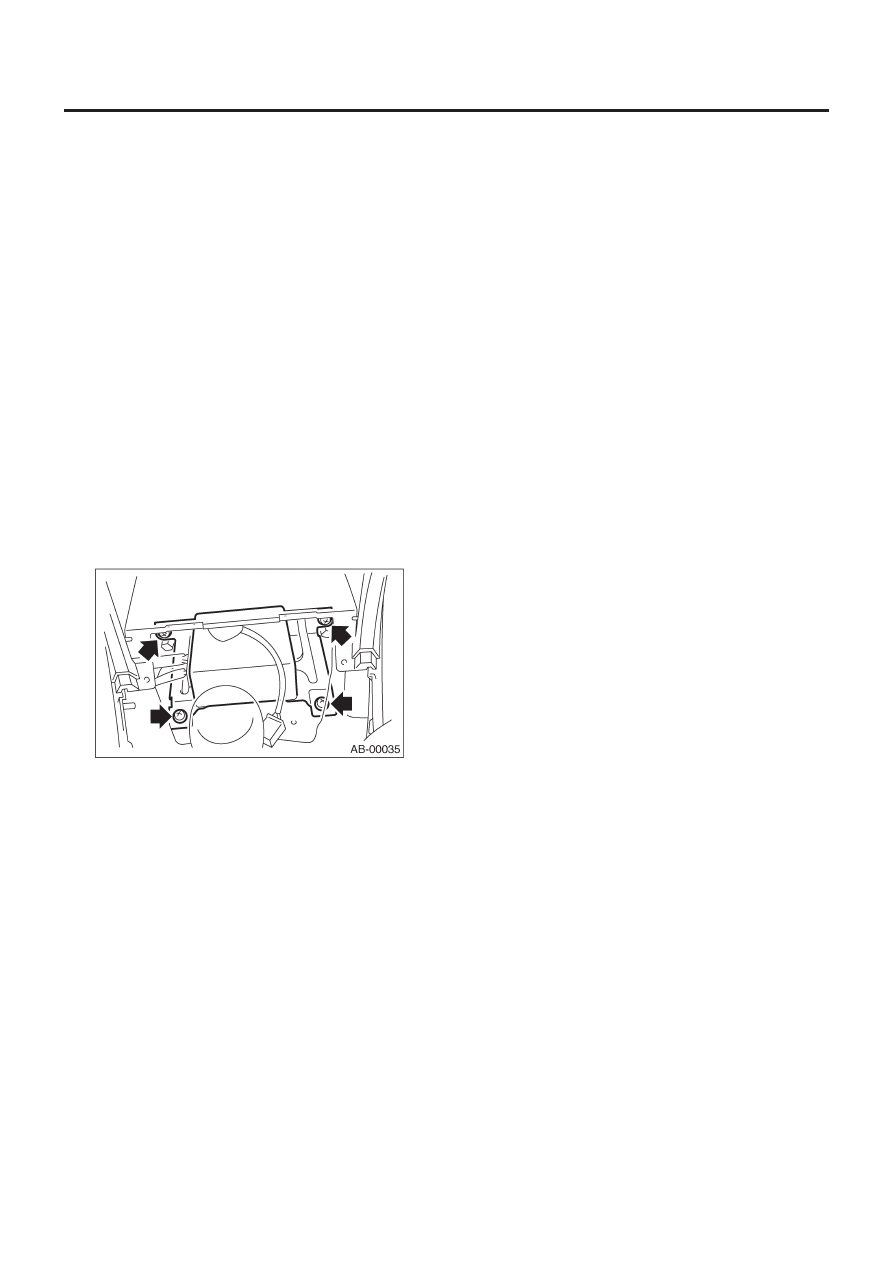

5) Отсоедините коннектор от модуля управления подушкой
безопасности.
6) Ослабьте болты и снимите модуль управления подушкой
безопасности.

B:  УСТАНОВКА

ОСТОРОЖНО:
Во время сборки используйте новые болты (предназна-
чены только для модуля управления подушек безопас-
ности).

Установите в обратном порядке.

Момент затяжки:

См. "КОМПОНЕНТ" в "Общее описание" <См.AB-2,
ПОДУШКА БЕЗОПАСНОСТИ SRS, КОМПОНЕНТ, Об-
щее описание.>

C: ОСМОТР

Проверьте следующее и замените поврежденные детали на
новые.
• Модуль управления, коннектор и крепежный кронштейн в
случае их повреждения.
• Подушку безопасности в случае ее раскрывания.
• Боковую подушку безопасности в случае ее раскрывания.

ДАТЧИК БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ

АВ-19

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

8. Датчик боковой подушки безопасности

A:  ДЕМОНТАЖ

1) Поверните зажигание в положение OFF.
2) Отсоедините кабель заземления от аккумулятора и подож-
дите не менее 20 секунд перед началом работы.
3) Снимите внешний ремень (ПЕРЕДНИЙ). <См. SB-10, ПЕ-
РЕДНИЙ ВНЕШНИЙ РЕМЕНЬ, ДЕМОНТАЖ, Передний ремень
безопасности.>

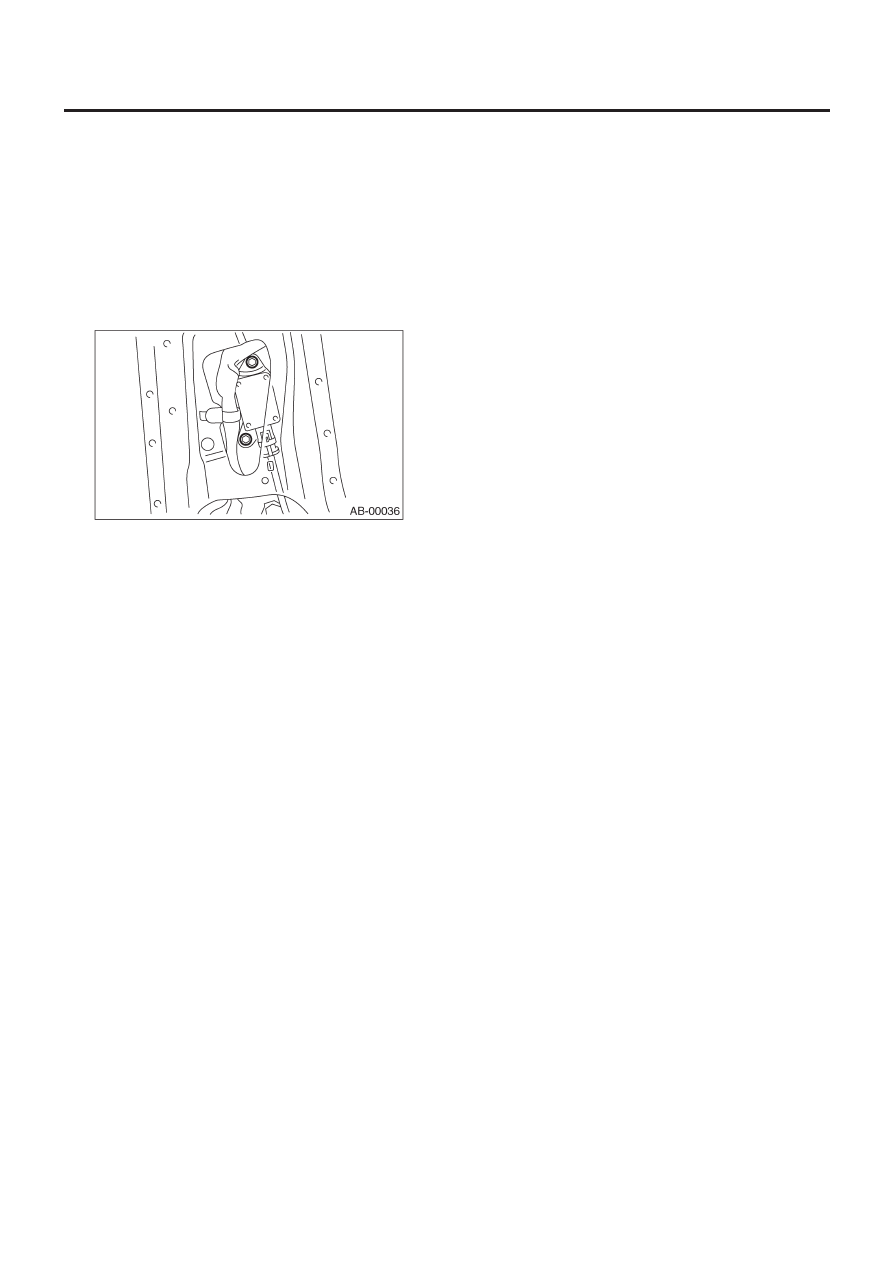

4) Отделите датчик боковой подушки безопасности и отсо-
едините коннектор подушки безопасности.

B:  УСТАНОВКА

ОСТОРОЖНО
При сборке используйте новые болты TORX® T30.

Установите в обратном порядке.

Момент затяжки:

См. "КОМПОНЕНТ" в "Общее описание" <См.AB-2,
ПОДУШКА БЕЗОПАСНОСТИ SRS, КОМПОНЕНТ, Об-
щее описание.>

C: ОСМОТР

Проверьте следующее и замените поврежденные детали на
новые.
• Коннектор кронштейна датчика боковой подушки безопас-
ности в случае его повреждения.
• Боковую подушку безопасности в случае ее раскрывания.
