УТИЛИЗАЦИЯ МОДУЛЯ ПОДУШЕК БЕЗОПАСНОСТИ (РАСКРЫТИЕ В АВТОМОБИЛЕ)

АВ-24

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

8) Разверните устройство для раскрытия модуля до предела
и убедитесь, что автомобиль пустой. Полностью закройте все
окна, верхний люк и заднюю дверь.

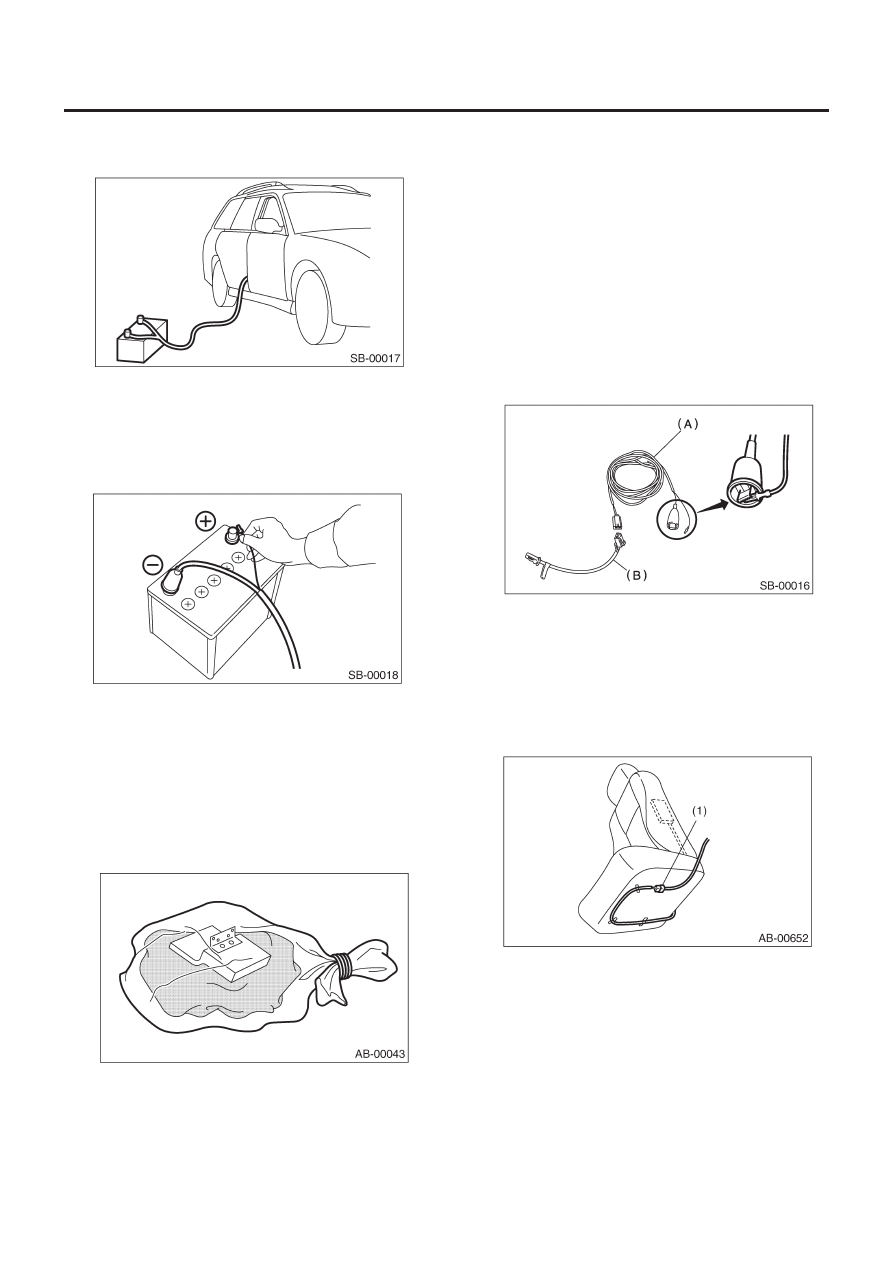

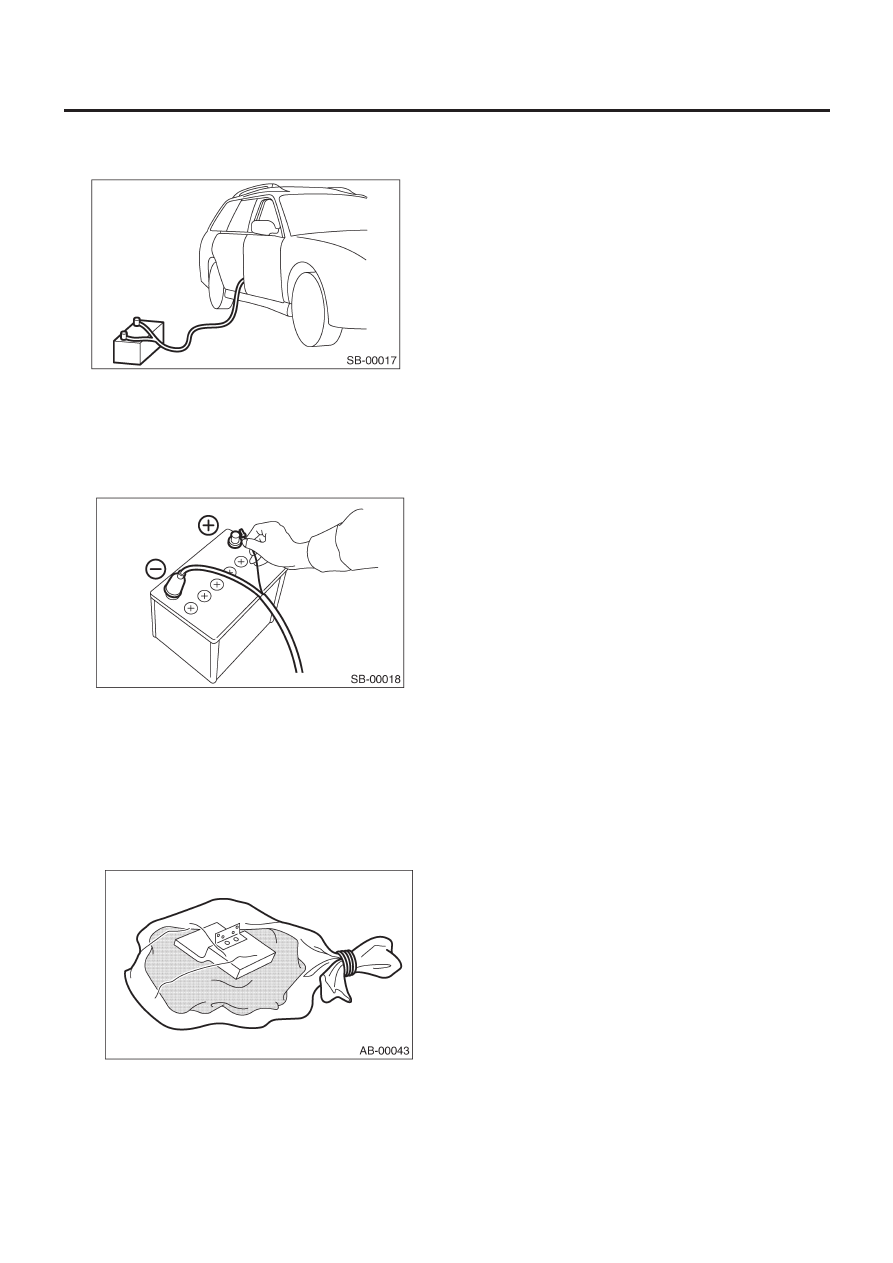

9) Отодвиньте аккумулятор минимум на 5 метров от автомо-
биля и обезопасьте прилегающую территорию. Подсоедини-
те аллигаторный зажим устройства для раскрытия модуля к
минусовой клемме аккумулятора (-).
10) Подсоедините другой кабель устройства для раскрытия
модуля к плюсовой клемме аккумулятора. Затем раскройте
модуль системы подушек.

ОСТОРОЖНО:
• После раскрытия модуль подушек безопасности очень
горячий, поэтому надо оставить его на 40 минут, а затем
утилизировать.
• Не допускайте попадания воды на раскрытый модуль.

11) Снимите модуль подушки безопасности. <См. AB-15, Мо-
дуль подушки пассажира.>
12) Заверните модуль в герметичный виниловый мешок и вы-
бросите.

3. БОКОВОЙ МОДУЛЬ ПОДУШШКИ

1) Поверните зажигание в положение OFF.
2) Отсоедините кабель заземления от аккумулятора и подож-
дите не менее 20 секунд перед началом работы.
3) Отсоедините коннектор модуля боковой подушки (желтый)
под подушкой переднего сидения.
4) Установите само переднее сидение и спинку переднего си-
дения в центральные положения.
5) Замкните клемму на аллигаторный зажим, прилагаемый в
комплекте как инструмент для разворачивания (А).
6) Подсоедините инструмент для раскрытия и адаптер разво-
рачивания А (В).

ОСТОРОЖНО:
Инструмент для раскрытия следует хранить с замкнуты-
ми клеммами вплоть до раскрывания модуля подушки
безопасности.

(A) Инструмент для разворачивания: (№ 98299PA030)
(B) Адаптер A: (№ 98299FC030)

7) Подсоедините адаптера разворачивания A (1) к коннекто-
ру модуля боковой подушки (желтый).

ОСТОРОЖНО:
• Ничего не кладите на переднее сидение.
• Раскрывайте боковые подушки по очереди для их ути-
лизации.

УТИЛИЗАЦИЯ МОДУЛЯ ПОДУШЕК БЕЗОПАСНОСТИ (РАСКРЫТИЕ В АВТОМОБИЛЕ)

АВ-25

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

11) Снимите модуль боковой подушки. <См. AB-16, ДЕМОН-
ТАЖ, Модуль боковой подушки.>
12) Заверните раскрытый модуль в герметичный виниловый
мешок и выбросите.

УТИЛИЗАЦИЯ МОДУЛЯ ПОДУШЕК БЕЗОПАСНОСТИ (РАСКРЫТИЕ ПОСЛЕ СНЯТИЯ С АВТОМОБИЛЯ)

АВ-26

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

12. Утилизация модуля подушек

безопасности
(раскрытие после снятия с автомобиля)

A: ОПЕРАЦИЯ

ОСТОРОЖНО:
• Не выбрасывайте модуль нераскрывшейся подушки,
потому что он может причинить серьезные травмы об-
служивающему персоналу при случайном раскрытии.
• Как правило, модуль системы подушек должен рас-
крыться, когда он установлен в автомобиль. Не снимай-
те его без необходимости.
• Раскрывать модуль системы подушек следует на ров-
ном безопасном месте. В дождливую или ветреную по-
году нельзя раскрывать модуль на улице.
• Не повреждайте и не роняйте модуль подушки.
• При раскрытии модуля раздается звук, напоминаю-
щий взрыв, поэтому следует предупредить находящих-
ся поблизости людей и никого не допускать в радиусе 5
метров от места работы с модулем.
• При раскрытии модуля системы подушек выходит
дым, поэтому эту операцию надо выполнять в хорошо
проветриваемом месте, где нет аварийных противопо-
жарных устройств.
• При этой операции следует надевать защитные перчат-
ки, очки и ушные заглушки. После операции вымойте руки.
• После операции раскрытия модуль системы подушек
очень горячий. Оставьте его на 40 минут, а затем утили-
зируйте.
• Не допускайте попадания воды на раскрытый модуль
системы подушек.
• Заверните раскрытый модуль в герметичный винило-
вый мешок и выбросите.
• Если обстоятельства не позволяют раскрыть модуль
пневмоподушек, обратитесь к дилерам SUBARU.

1. МОДУЛЬ ПОДУШКИ ВОДИТЕЛЯ

1) Поверните зажигание в положение OFF.
2) Отсоедините кабель заземления от аккумулятора и подож-
дите не менее 20 секунд перед началом работы.
3) Снимите модуль подушки. <См. AB-14, Модуль подушки
водителя.>

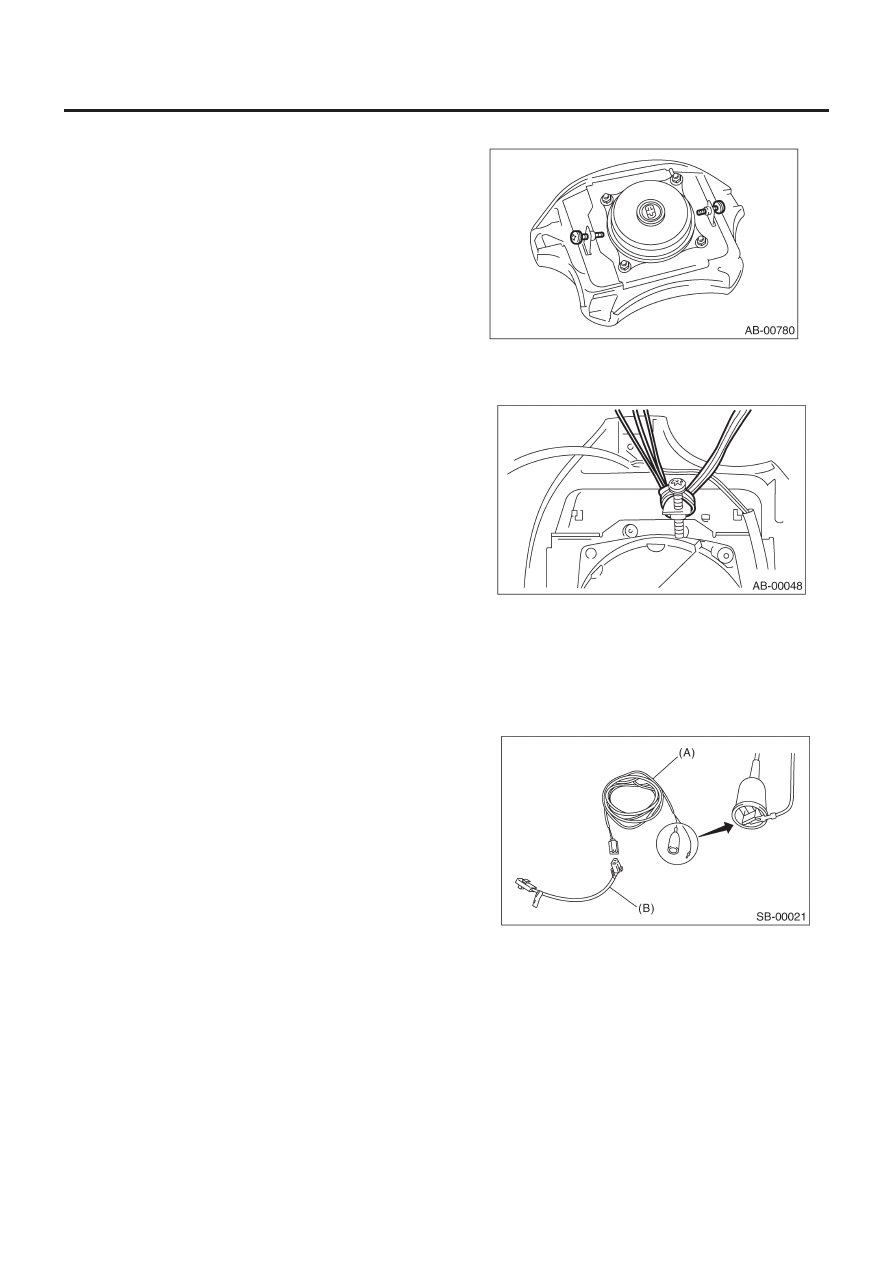

4) Установите снятые болты на модуль подушки.

5) Сплетите три силовых провода [каждый сечением 1.25 мм

(0.00194 sq in) или более] и обмотайте их два раза вокруг
стойки модуля подушки.

6) Замкните клемму на аллигаторный зажим, прилагаемый в
комплекте как инструмент для разворачивания (А).
7) Подсоедините инструмент для раскрытия и адаптер D (В).

(A) Инструмент для раскрытия: (№ 98299PA030)
(B) Адаптер D: (№ 98299SA010)

8) Подсоедините коннектор адаптера D к модулю подушки.

УТИЛИЗАЦИЯ МОДУЛЯ ПОДУШЕК БЕЗОПАСНОСТИ (РАСКРЫТИЕ ПОСЛЕ СНЯТИЯ С АВТОМОБИЛЯ)

АВ-27

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

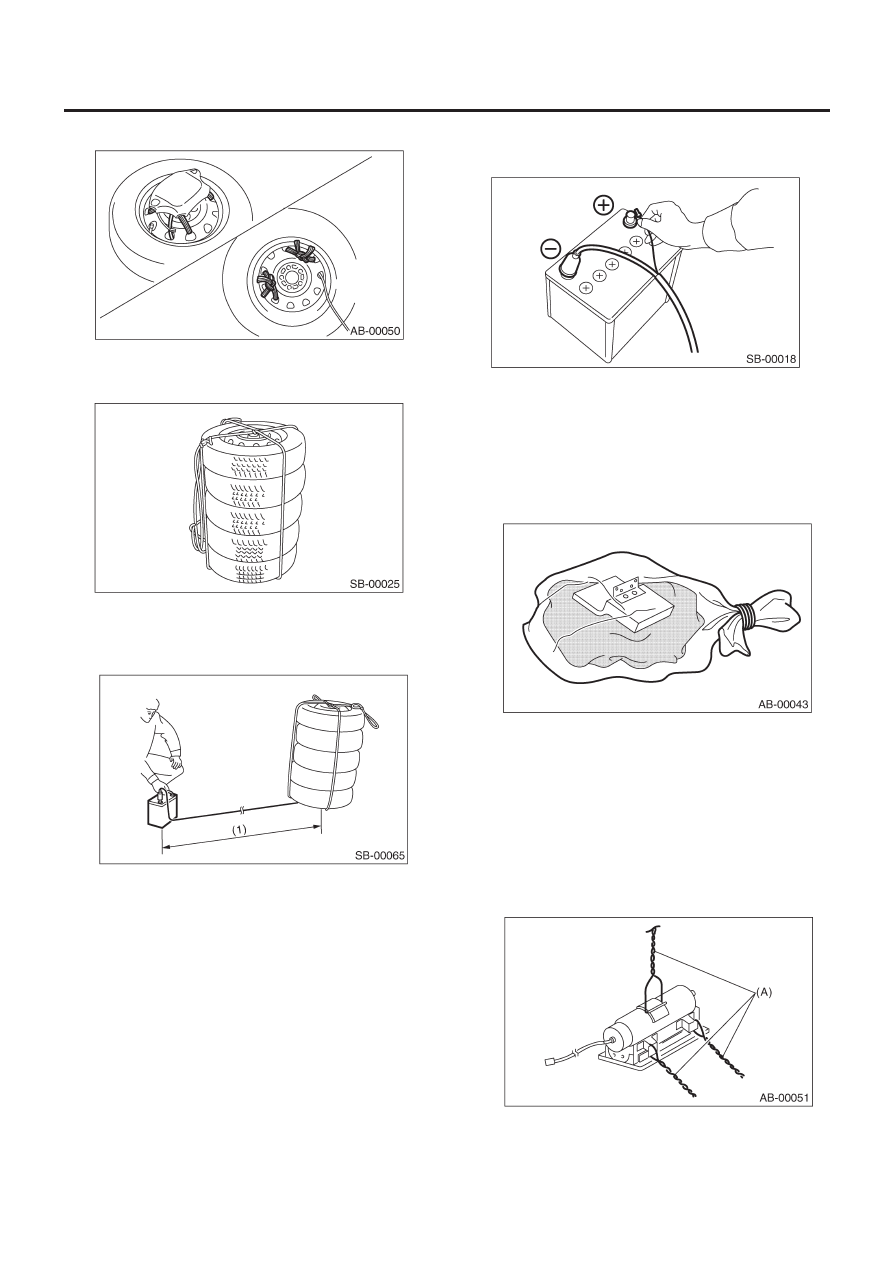

9) Установите модуль прокладкой вверх на колесо с шиной.

10) Положите три шины без колеса на колесо с установлен-
ным модулем. Сверху положите еще одну шину с диском и
крепко свяжите их веревкой.

11) Отодвиньте аккумулятор минимум на 5 метров от автомо-
биля и обезопасьте прилегающую территорию. Подсоедини-
те аллигаторный зажим устройства для раскрытия модуля к
минусовой клемме аккумулятора (-).

(1) Более 5 м (16 ft)

12) Подсоедините другой кабель устройства для раскрытия
модуля к плюсовой клемме аккумулятора. Затем раскройте
модуль системы подушек.

13) Заверните раскрытый модуль в герметичный виниловый
мешок и выбросите.

2. МОДУЛЬ ПОДУШКИ ПАССАЖИРА

(0.00194 sq in) или более] и пропустите их через кронштейн
модуля подушки (A). Затем перекрутите их для дополнитель-
ной надежности.
