ОБЩЕЕ ОПИСАНИЕ

АС-42

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

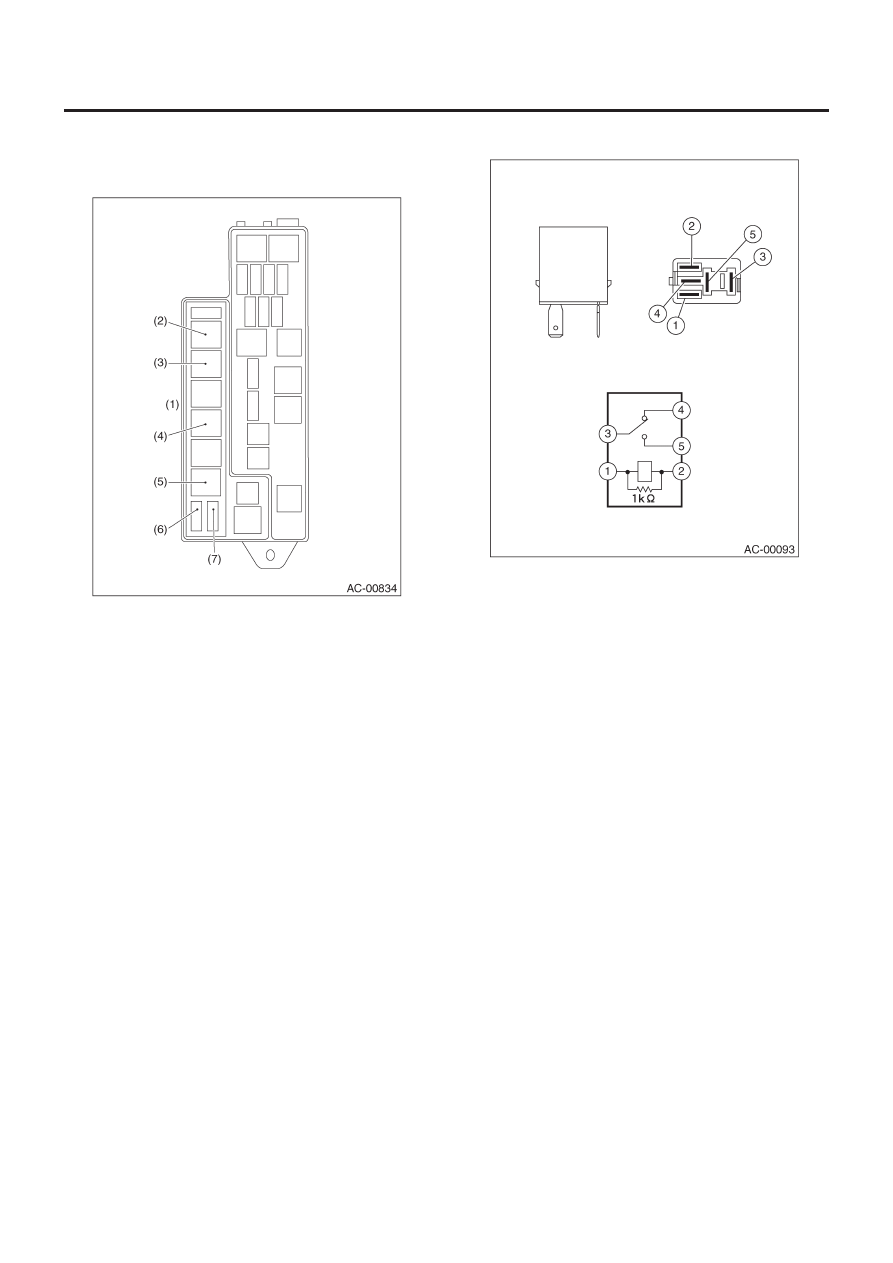

17. Реле и предохранитель

A:  МЕСТОПОЛОЖЕНИЕ

(1) Главная коробка предохранителей
(2) Реле главного вентилятора
(3) Реле вспомогательного вентилятора
(4) Реле А/С
(5) Реле режимов вентилятора
(6) Предохранитель главного вентилятора
(7) Предохранитель вспомогательного вентилятора

В: ОСМОТР

(1) – (2): Есть электропроводность.
(3) – (4): Есть электропроводность.
(3) – (5): Нет электропроводности

При подаче напряжения аккумулятора между клеммами (1) и
(2), проверьте электропроводность между клеммами (3) и (5).
При отсутствии электропроводности замените реле на новое.

ПЕРЕКЛЮЧАТЕЛЬ ДАВЛЕНИЯ (ПЕРЕКЛЮЧАТЕЛЬ ТРОЙНОГО ДАВЛЕНИЯ)

АС-43

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

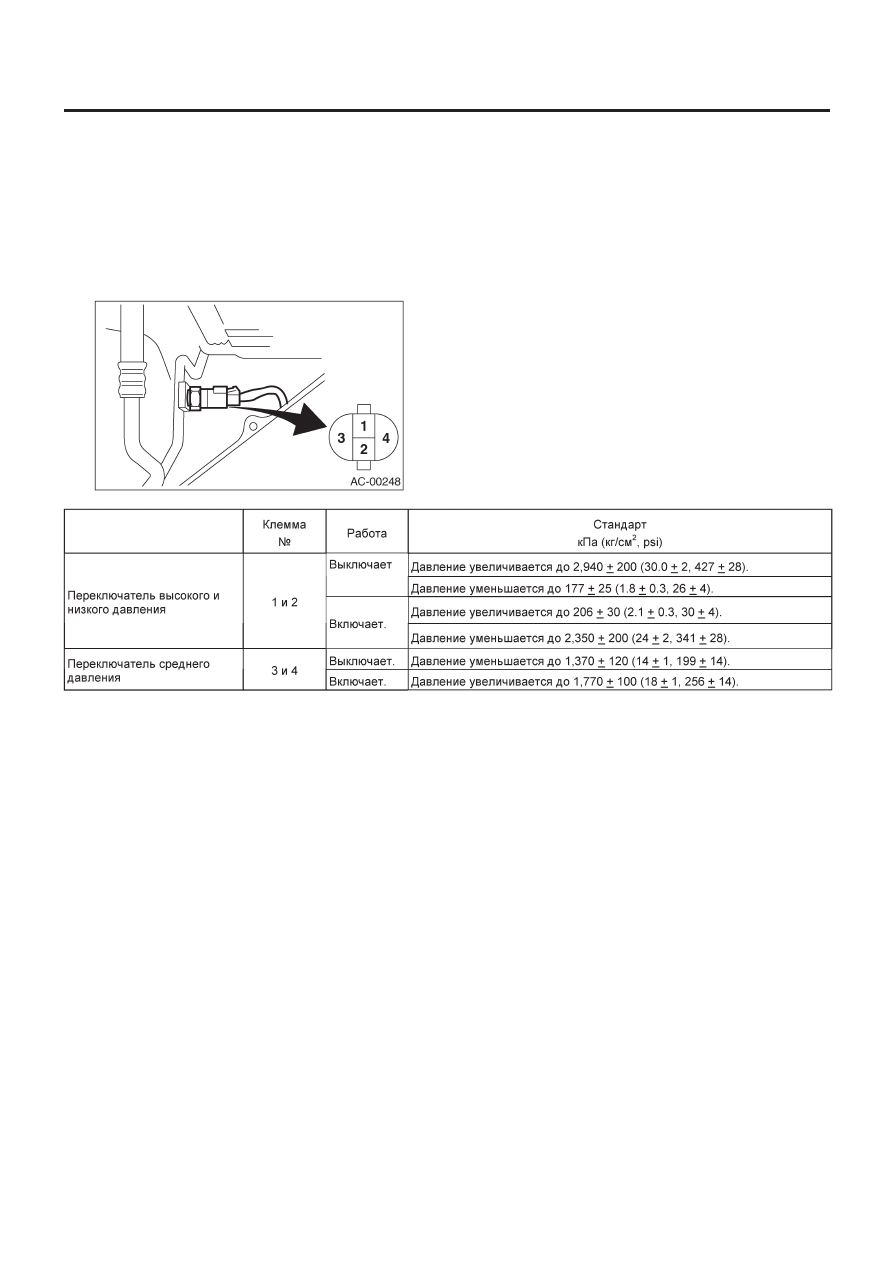

18. Переключатель давления

(переключатель тройного давления)

A:  ОСМОТР

1) Подсоедините коллекторный манометр к сервисному кла-
пану на стороне высокого давления.
2) Снимите коннектор проводки переключателя давления.
При помощи тестера проверьте работу переключателя дав-
ления – ВКЛ-ВЫКЛ.

ДАТЧИК ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕГО ВОЗДУХА (МОДЕЛЬ С АВТОМАТИЧЕСКИМ КОНДИЦИОНЕРОМ)

АС-44

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

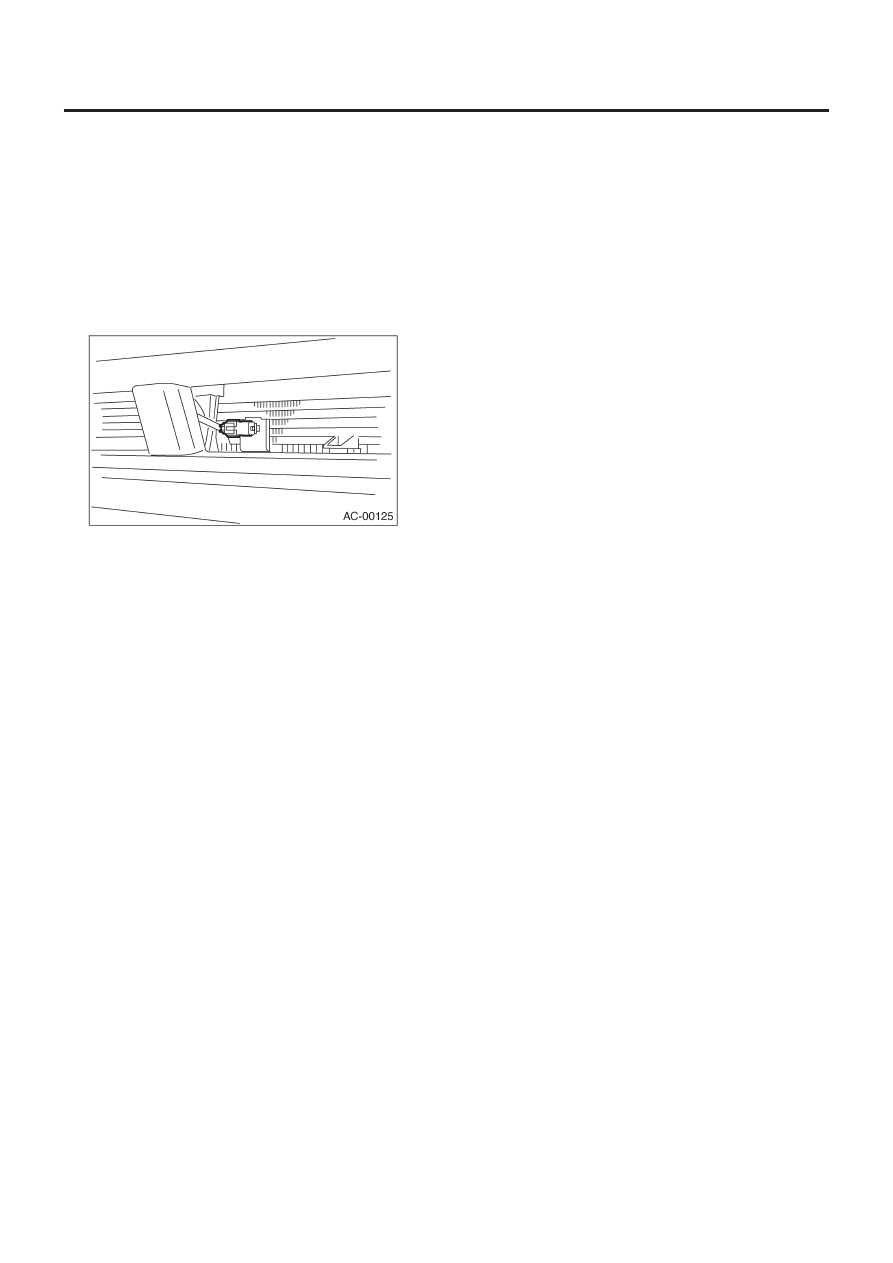

19. Датчик температуры окружающего

воздуха (модель с автоматическим
кондиционером)

A:  ДЕМОНТАЖ

1) Откройте капот.
2) Отсоедините кабель заземления от аккумулятора.
3) Отсоедините коннектор датчика температуры окружающе-
го воздуха.
4) Снимите датчик температуры окружающего воздуха с ниж-
ней панели радиатора.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

<См. AC-32, ДАТЧИК ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕГО ВОЗДУ-
ХА, Процедура диагностики для датчиков.>

ДАТЧИК СОЛНЕЧНОЙ АКТИВНОСТИ (МОДЕЛЬ С АВТОМАТИЧЕСКИМ КОНДИЦИОНЕРОМ)

АС-45

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

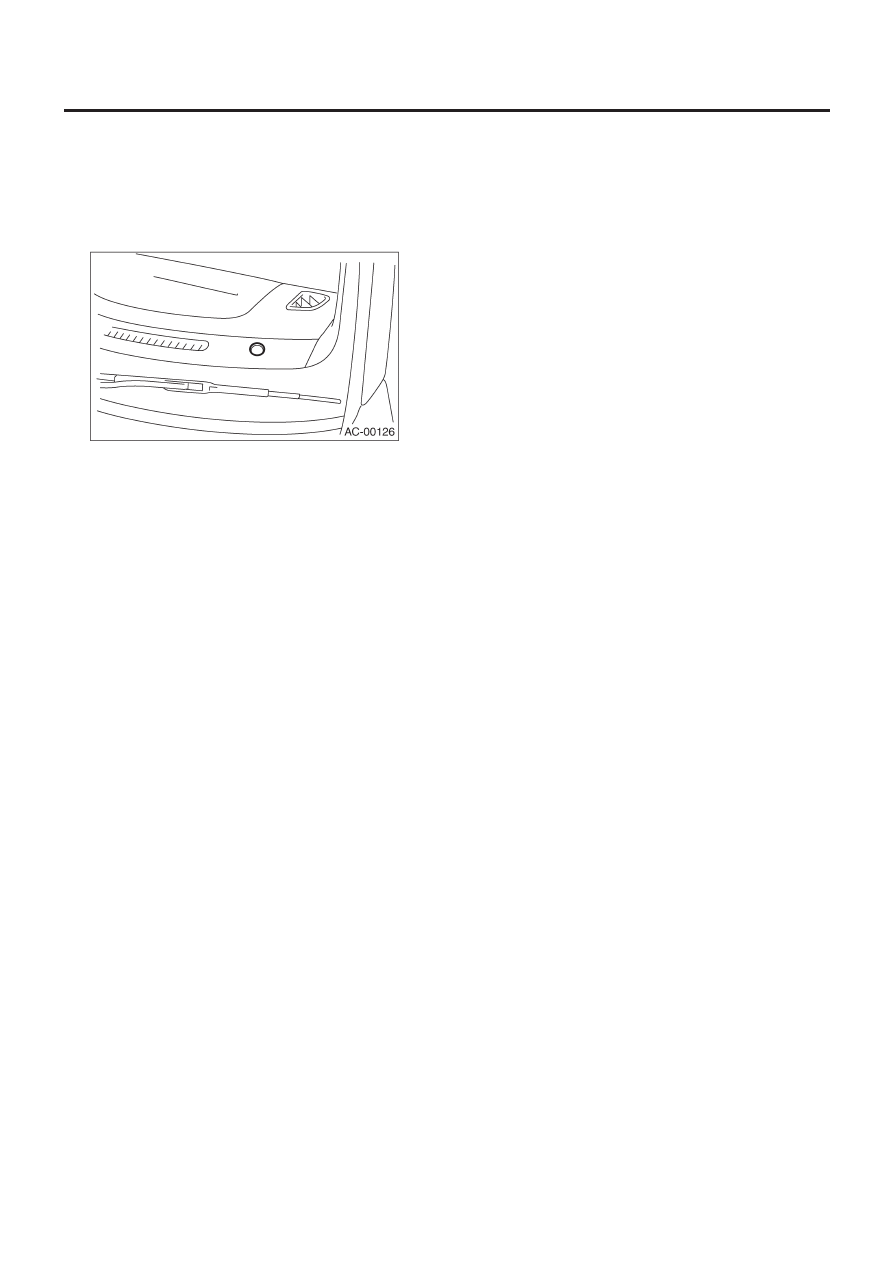

20. Датчик солнечной активности (модель

с автоматическим кондиционером)

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Отсоедините коннектор датчика солнечной активности.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не повредить датчики
и внутреннюю отделку автомобиля при их демонтаже.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

<См. AC-39, ДАТЧИК СОЛНЕЧНОЙ АКТИВНОСТИ, Процедура
диагностики для датчиков.>
