Subaru Forester (2004 год). Руководство - часть 677

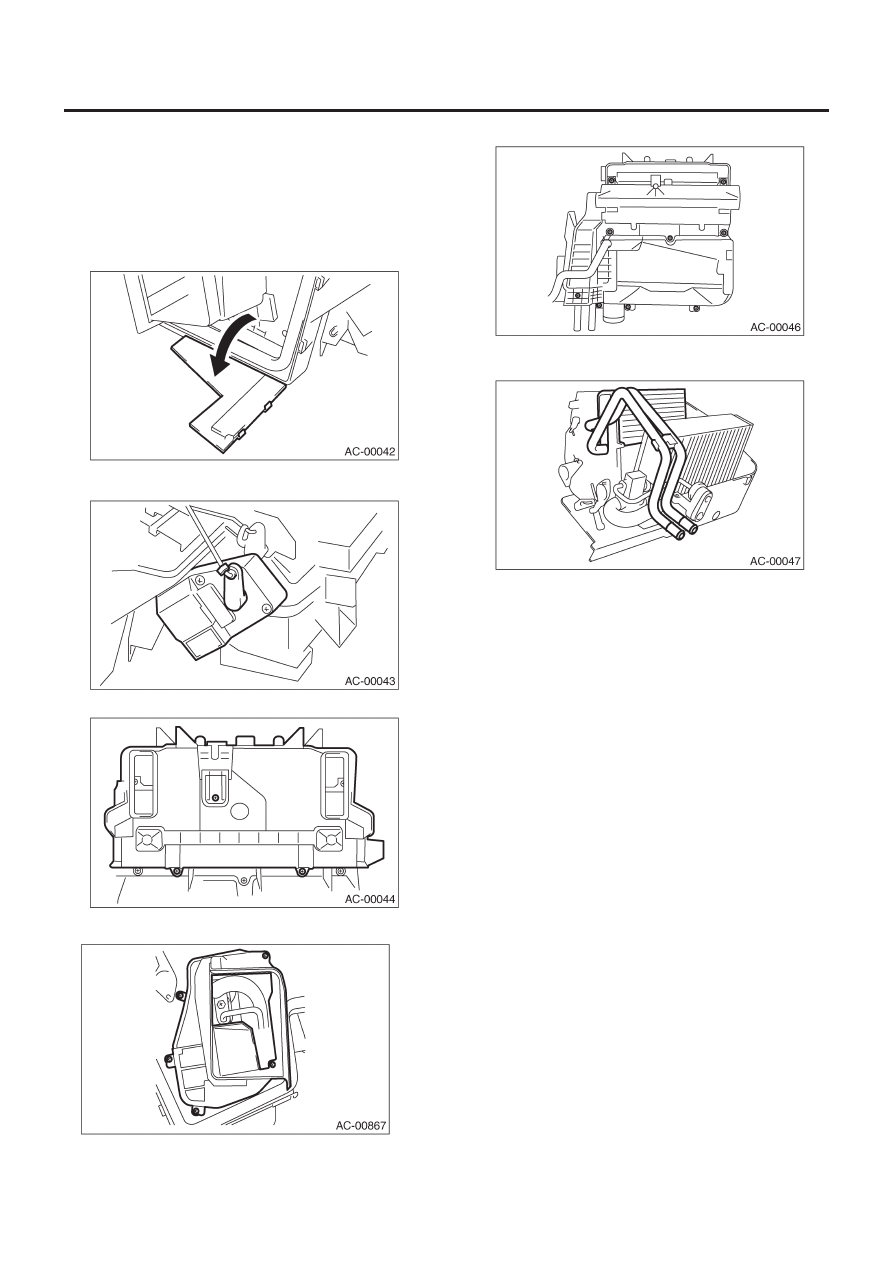

СЕРДЕЧНИК ОБОГРЕВАТЕЛЯ

АС-34

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

9. Сердечник обогревателя

A:  ДЕМОНТАЖ

1) Снимите блок обогрева и охлаждения. <См.AC-39, ДЕ-
МОНТАЖ, Блок обогрева и охлаждения>
2) Ослабьте винты и снимите крышку трубки сердечника обо-
гревателя (модель RHD).

3) Открутите винты и снимите пускатель режимов.

4) Открутите винты и снимите ножной патрубок.

5) Открутите винты и снимите крышку испарителя.

6) Открутите винты и снимите нижний корпус.

7) Снимите сердечник обогревателя.

B:  УСТАНОВКА

Установите в обратном порядке.

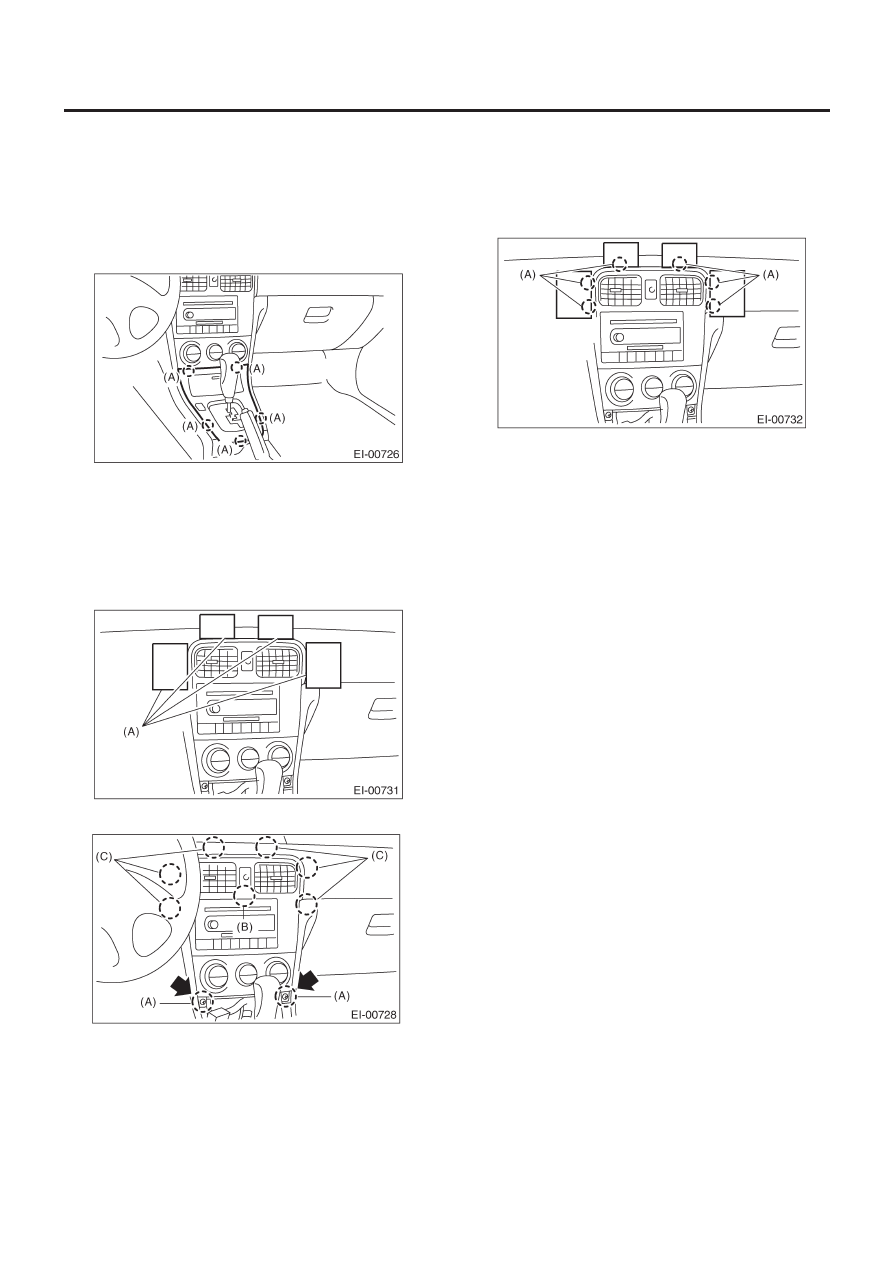

БЛОК УПРАВЛЕНИЯ

АС-35

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

10. Блок управления

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) В случае с ручным кондиционером, снимите трос режимов
и трос воздушной смеси с тяг блока обогревателя.
3) Снимите переднюю крышку консоли.

(А) Крючок

4) Положите толстую защитную пленку (А) на накладку панели
инструментов для защиты ее поверхности.

ПРИМЕЧАНИЕ
Также нанесите защитную пленку на углубленную внутрен-
нюю часть между центральной панелью консоли и накладкой
панели инструментов.

5) Открутите винты.

(А) Винт
(В) Зажим
(С) Лапа

6) Вставьте плоскую отвертку в положение (А) и высвободите
лапу, вытаскивая нижнюю часть центральной панели консоли.

ОСТОРОЖНО
Не вставляйте отвертку ни в какое другое положение,
кроме указанного на рисунке. Иначе можно повредить
панель инструментов.

(А) Место, в которое вставляется плоская отвертка.

7) Снимите четыре винта на задней части центральной пане-
ли консоли и снимите блок управления.

В: УСТАНОВКА

Установите в обратном порядке.

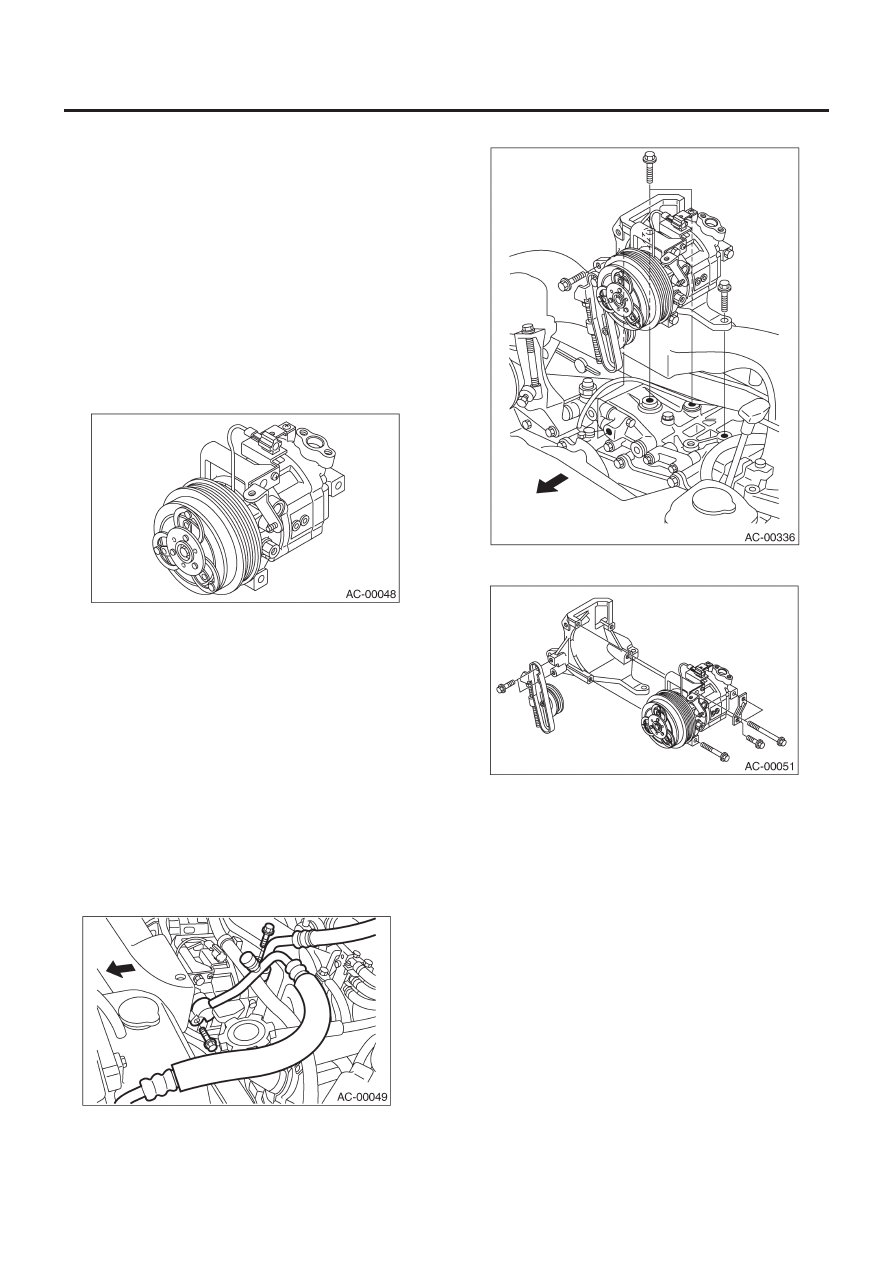

КОМПРЕССОР

АС-36

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

11. КОМПРЕССОР

A:  ОСМОТР

1. ЗАЗОР МАГНИТНОЙ МУФТЫ

Проверьте зазор магнитной муфты по всей окружности вок-
руг ведущего диска и шкива.

Стандарт:

0.3 - 0.6 мм

2. РАБОТА МАГНИТНОЙ МУФТЫ

1) Отсоедините коннектор компрессора.
2) Подсоедините плюсовую клемму аккумулятора (+) к клем-
ме № 3 коннектора компрессора.

3) Убедитесь, что магнитная муфта входит в зацепление. Ес-
ли не входит, замените компрессор.

B:  ДЕМОНТАЖ

1) Выполните операция возврата компрессорного масла.
<См. AC-31, ОПЕРАЦИЯ, Компрессорное масло.>
2) Установите включатель кондиционера в положение ВЫКЛ и
остановите двигатель.
3) С помощью системы восстановления хладагента слейте
хладагент. <См. AC-26, ОПЕРАЦИЯ, Процедура восстановле-
ния хладагента.>
4) Отсоедините кабель заземления от аккумулятора.
5) Снимите клиновидный ремень. <См. ME(H4SO)-43 ДЕ-
МОНТАЖ, Клиновидный ремень.> или <См. ME(H4DOTC)-52,
ДЕМОНТАЖ, Клиновидный ремень.>
6) Снимите генератор. <См. SC(H4SO)-15, ДЕМОНТАЖ, Гене-
ратор.>
7) Снимите шланг низкого давления и шланг высокого давления.

8) Отсоедините проводку компрессора от проводки корпуса.

9) Ослабьте болты и снимите кронштейн компрессора.

10) Снимите болты, затем отделите компрессор от кронштейна.

C:  УСТАНОВКА

1) Установите в обратном порядке.
2) Замените кольцевые уплотнители на шлангах высокого и
низкого давления на новые, затем нанесите компрессорное
масло.
3) При замене компрессора проверьте правильность уровня
компрессорного масла. <См. AC-31,  ОПЕРАЦИЯ, Компрес-
сорное масло.>
4) Залейте хладагент. <См. AC-27, ОПЕРАЦИЯ, Процедура за-
правки хладагента.>

Момент затяжки:

См. КОМПОНЕНТ в Общем описании. <См.AC-16,
УСТРОЙСТВО КОНДИЦИОНИРОВАНИЯ ВОЗДУХА,
Общее описание  и <См. AC-18, КОМПРЕССОР,
КОМПОНЕНТ, Общее описание.>

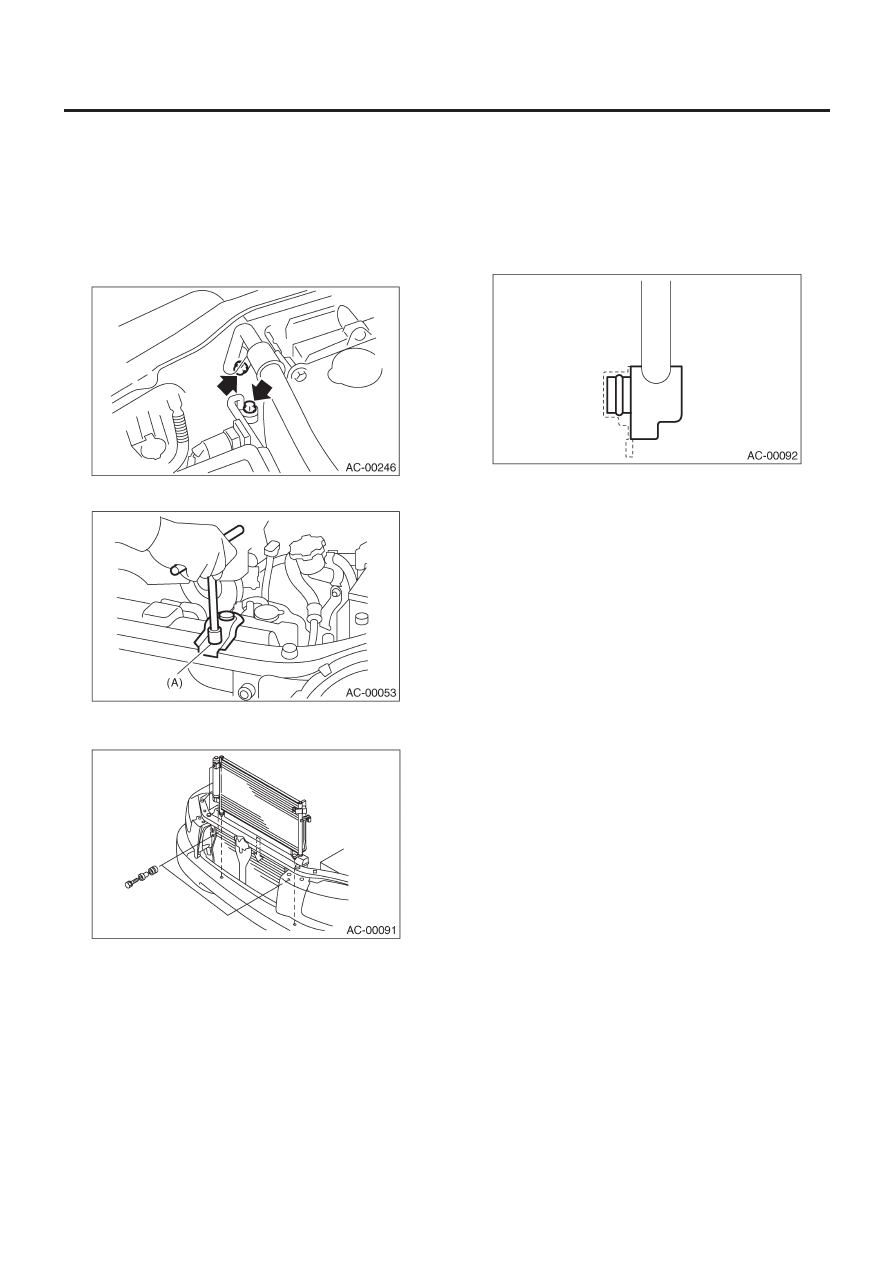

КОНДЕНСАТОР

АС-37

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

12. Конденсатор

A:  ДЕМОНТАЖ

1) При помощи системы восстановления хладагента спустите
хладагент. <См. AC-26, ОПЕРАЦИЯ, Процедура восстановле-
ния хладагента.>
2) Отсоедините кабель заземления от аккумулятора.
3) Отсоедините шланг давления и трубку от конденсатора.

4) Снимите кронштейн радиатора (A).

5) Снимите два болта. Приподнимая конденсатор, выньте его
через пространство между радиатором и панелью радиатора.

ОСТОРОЖНО:
Работайте осторожно, чтобы не повредить ребра радиа-
тора и конденсатора. При обнаружении поврежденного
ребра отремонтируйте его при помощи тонкой отвертки.
При замене конденсатора добавьте соответствующее
количество компрессорного масла в компрессор. <См.
AC-31, ЗАМЕНА, Компрессорное масло.>

B:  УСТАНОВКА

1) Установите  в обратном порядке.

ОСТОРОЖНО:
Замените кольцевые уплотнители на шлангах и трубках
на новые, затем нанесите на них компрессорное масло.
Убедитесь, что нижняя направляющая конденсатора  во-
шла в отверстия на радиаторной панели.

2) Заправьте хладагент. <См. AC-27, ОПЕРАЦИЯ, Процедура
заправки хладагента.>

Момент затяжки:

См. КОМПОНЕНТ в Общем описании. <См.AC-16,
УСТРОЙСТВО КОНДИЦИОНИРОВАНИЯ ВОЗДУХА,
Общее описание.>  и <См. CO(H4SO)-7, РАДИАТОР
И ВЕНТИЛЯТОР РАДИАТОРА, КОМПОНЕНТ, Общее
описание.>

C: ОСМОТР

1) Убедитесь, что на ребрах конденсатора нет пыли или насе-
комых. При необходимости продуйте ребра воздухом или
промойте водой.
2) Убедитесь в отсутствии течи масла из конденсатора. При
обнаружении неисправности замените конденсатор на новый.
