КОНДЕНСАТОР (ВСПОМОГАТЕЛЬНЫЙ ВЕНТИЛЯТОР)

АС-38

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

13. Конденсатор

(вспомогательный вентилятор)

A: ДЕМОНТАЖ

См. CO(H4SO)-35, ДЕМОНТАЖ, Главный вентилятор радиато-
ра и мотор вентилятора.

B: УСТАНОВКА

См. CO(H4SO)-37, УСТАНОВКА, Главный вентилятор радиато-
ра и мотор вентилятора.

БЛОК ОБОГРЕВАТЕЛЯ И ОХЛАДИТЕЛЯ

АС-39

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

14. Блок обогревателя и охладителя

A: ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) При помощи системы восстановления хладагента спустите
хладагент. <См. AC-26, ОПЕРАЦИЯ, Процедура восстановле-
ния хладагента.>
3) Слейте охладитель двигателя из радиатора.

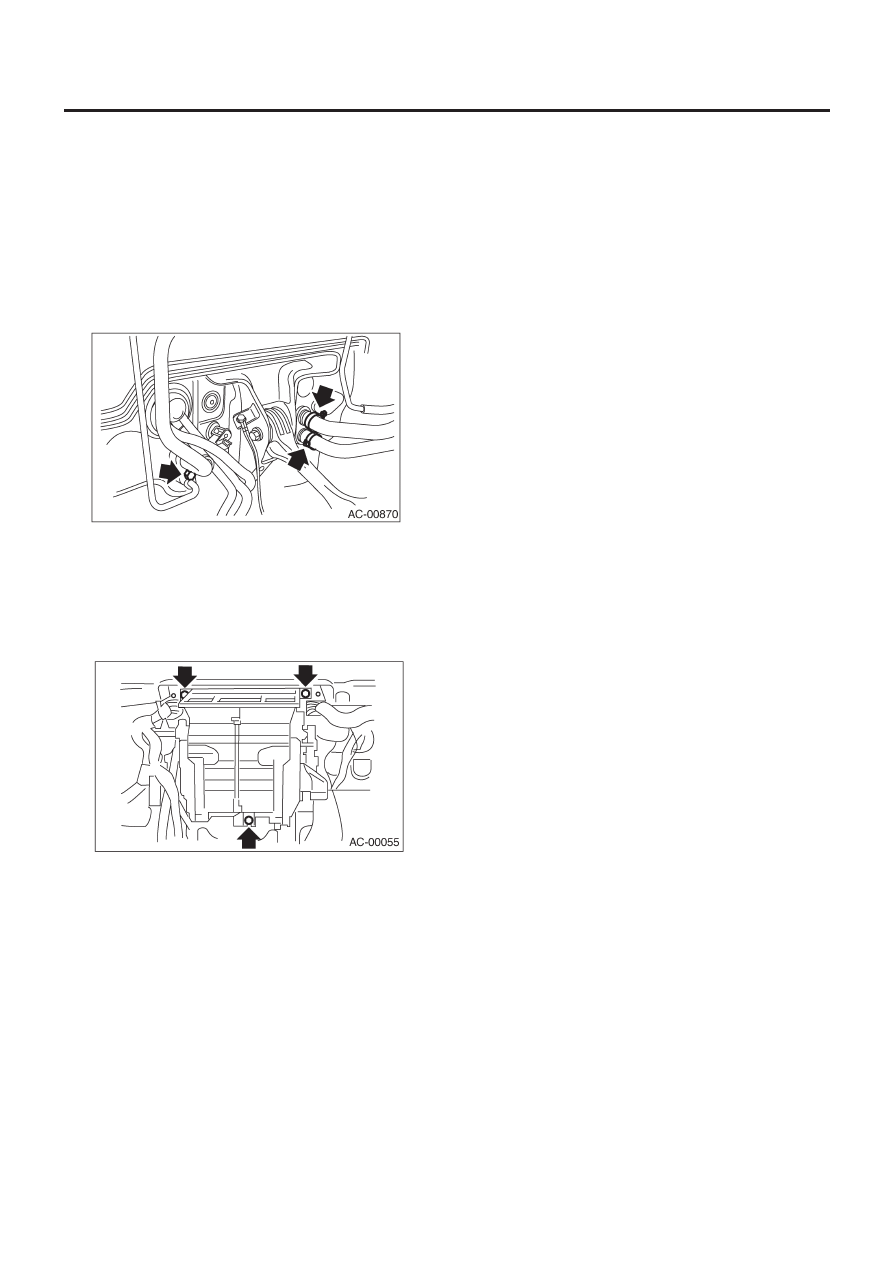

4) Снимите болт, держащий расширительный клапан и трубу
в отсеке двигателя. Ослабьте зажимы шлангов обогревателя
в отсеке двигателя и снимите шланги.

5) Снимите панель инструментов. <См. EI-40, ДЕМОНТАЖ,
Устройство панели инструментов.>
6) Снимите поддерживающую балку.
7) Снимите устройство мотора воздуходувки. <См.AC-32, ДЕ-
МОНТАЖ, Блок мотора воздуходувки.>
8) Отсоедините коннекторы сервомотора.
9) Ослабьте болт и гайки и снимите блок обогревателя и охла-
дителя.

B: УСТАНОВКА

1) Установите в обратном порядке.
2) Заправьте хладагент. <См. AC-27, ОПЕРАЦИЯ, Процедура
заправки хладагента.>

Момент затяжки:

См. КОМПОНЕНТ в Общем описании. <См. AC-5,
БЛОК ОБОГРЕВАТЕЛЯ И ОХЛАДИТЕЛЯ, КОМПО-
НЕНТ, Общее описание.>

ИСПАРИТЕЛЬ

АС-40

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

15. Испаритель

A: ДЕМОНТАЖ

1) Проведите процедуру восстановления хладагента, а затем
отсоедините трубку А/С, расположенную в районе подставки
для ног. <См. AC-26, ОПЕРАЦИЯ, Процедура восстановления
хладагента.>
2) Снимите отсек для перчаток.
3) Снимите устройство мотора воздуходувки. <См.AC-32, ДЕ-
МОНТАЖ, Блок мотора воздуходувки.>

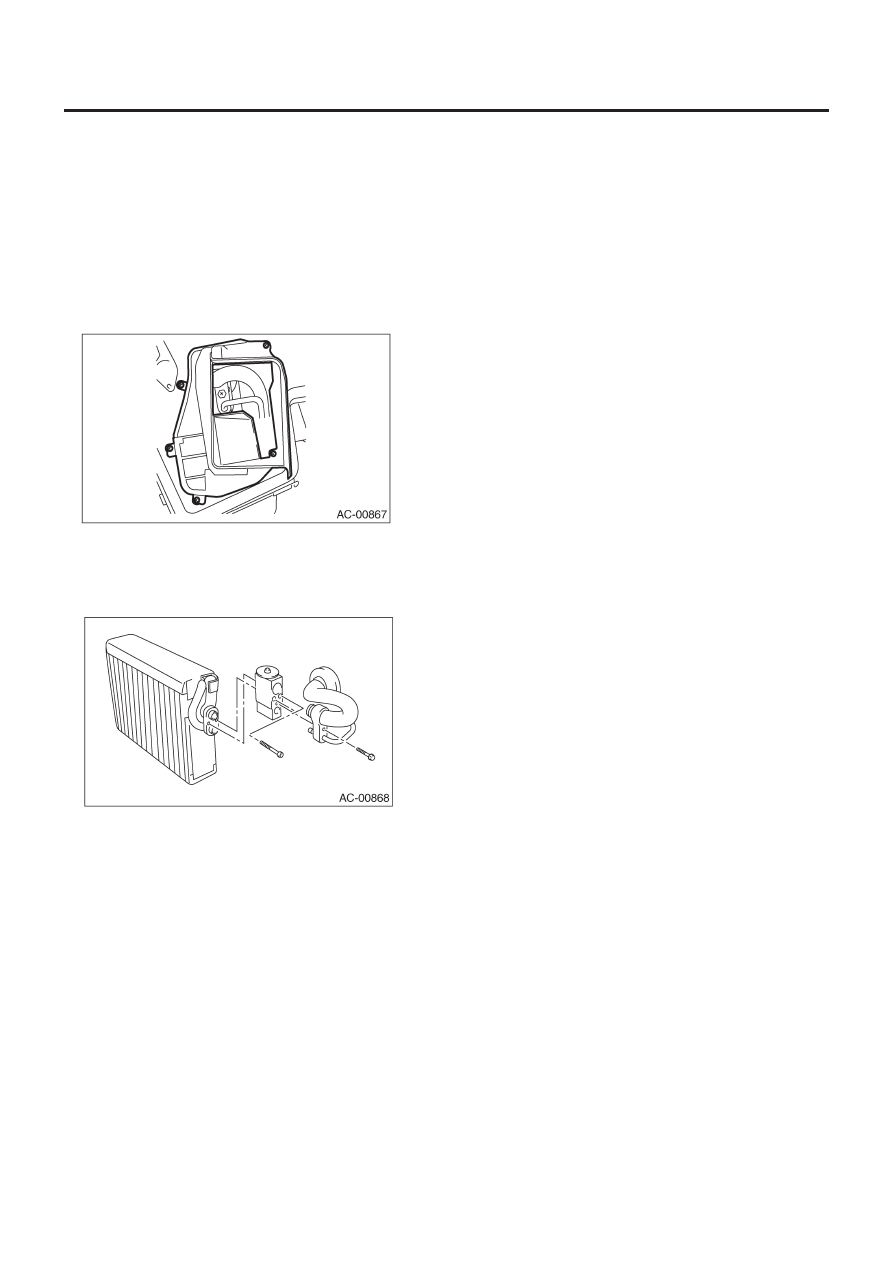

4) Ослабьте винты и зажим и снимите крышку испарителя.

5) Снимите трубки А/С в блоке.
6) Вращайте верхнюю часть наклона испарителя в сторону
передней части автомобиля, а нижнюю часть наклона–внутрь
соответственно. Затем вытяните корпус обогревателя влево.
7) Открутите два болта и снимите расширительный клапан.

ОСТОРОЖНО:
В случае замены испарителя добавьте в него соответст-
вующее количество компрессорного масла. <См. AC-31,
ЗАМЕНА, Компрессорное масло.>

B: УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ
Замените кольцевой уплотнитель для трубки А/С на новый и
долейте компрессорное масло.

ШЛАНГ И ТРУБКА

АС-41

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

16. Шланг и трубка

A: ДЕМОНТАЖ

ОСТОРОЖНО:
• При отсоединении и подсоединении шлангов нельзя
прилагать к ним чрезмерные усилия. Убедитесь, что пос-
ле установки нет искажения или чрезмерного натяжения.
• Плотно закройте отсоединенный шланг пробкой или
виниловой лентой, чтобы не допустить попадания в него
грязи.

1) Отсоедините кабель заземления от аккумулятора.
2) При помощи системы восстановления хладагента спустите
хладагент. <См. AC-26, ОПЕРАЦИЯ, Процедура восстановле-
ния хладагента.>

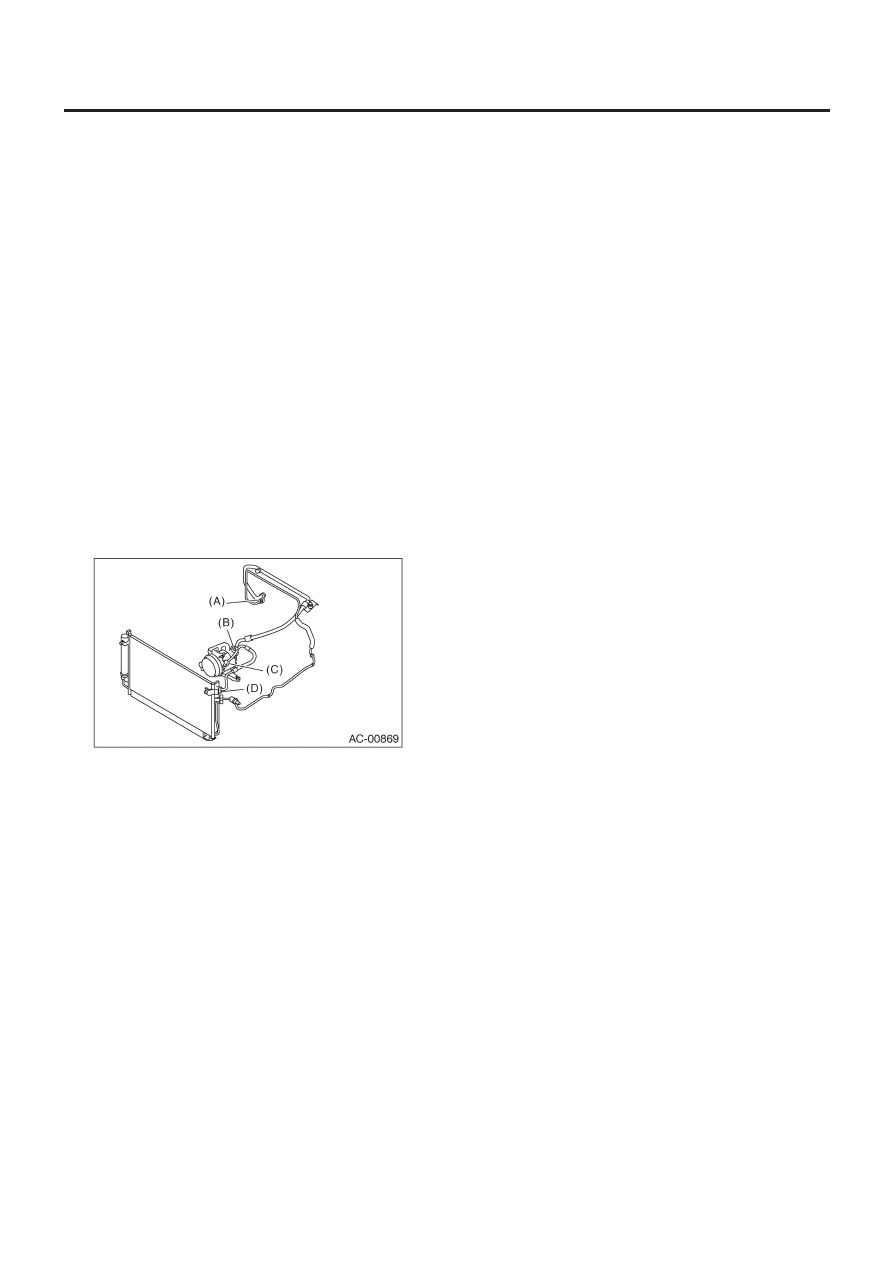

3) Снимите крепежный болт устройства испарителя (A).
4) Снимите крепежные болты шланга низкого давления (B).
5) Отсоедините шланг низкого давления от блока испарителя.
6) Отсоедините шланг низкого давления от компрессора.
7) Снимите шланг низкого давления с автомобиля.
8) Снимите крепежные болты шланга высокого давления (C).
9) Отсоедините шланг высокого давления от компрессора.
10) Отсоедините шланг высокого давления от конденсатора.
11) Снимите шланг высокого давления с автомобиля.
12) Снимите крепежный болт трубки высокого давления (D).
13) Снимите трубку высокого давления с автомобиля.

B: УСТАНОВКА

1) Установите в обратном порядке.
2) Заправьте хладагент. <См. AC-27, ОПЕРАЦИЯ, Процедура
заправки хладагента.>

Момент затяжки:

См. КОМПОНЕНТ в Общем описании. <См. AC-16,
БЛОК КОНДИЦИОНЕРА ВОЗДУХА, КОМПОНЕНТ,
Общее описание.>

C: ОСМОТР

ПРИМЕЧАНИЕ:
При обнаружении на шланге трещин, повреждений или раз-
бухших мест замените его на новый.
