ВЕНТИЛЯЦИОННАЯ РЕШЕТКА

АС-46

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

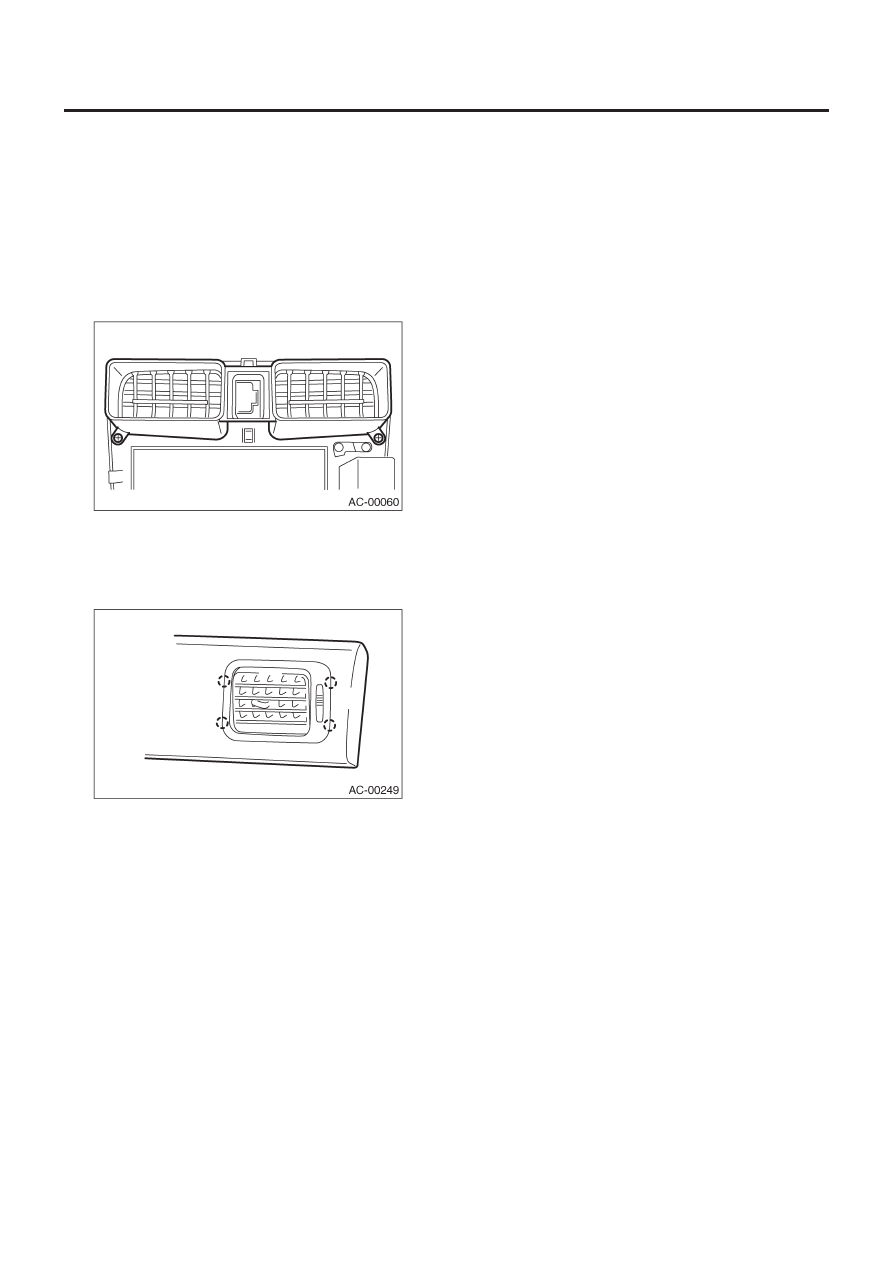

21. Вентиляционная решетка

A:  ДЕМОНТАЖ

1. ЦЕНТРАЛЬНАЯ РЕШЕТКА

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите центральную панель консоли. См. EI-40, ДЕМОН-
ТАЖ, Устройство панели инструментов.
3) Ослабьте два винта и снимите центральную вентиляцион-
ную решетку.

2. БОКОВАЯ РЕШЕТКА

Снимите боковую вентиляционную решетку посредством от-
гибания в четырех местах.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

1) Направление и количество воздуха должны регулировать-
ся плавно.
2) Регулировка должна сохраняться в каждом положении.

ВОЗДУХОВОД ОБОГРЕВАТЕЛЯ

АС-47

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

22. Воздуховод обогревателя

A:  ДЕМОНТАЖ

1) Снимите переднее сидение. <См. SE-6, ДЕМОНТАЖ, Пе-
реднее сидение.>
2) Снимите крышку переднего бокового порожка.
3) Вытащите напольный коврик, снимите крышку и снимите
воздуховод обогревателя.

B:  УСТАНОВКА

Установите в обратном порядке.

ВЕНТИЛЯЦИОННЫЙ ВОЗДУХОВОД ОБОГРЕВАТЕЛЯ

АС-48

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

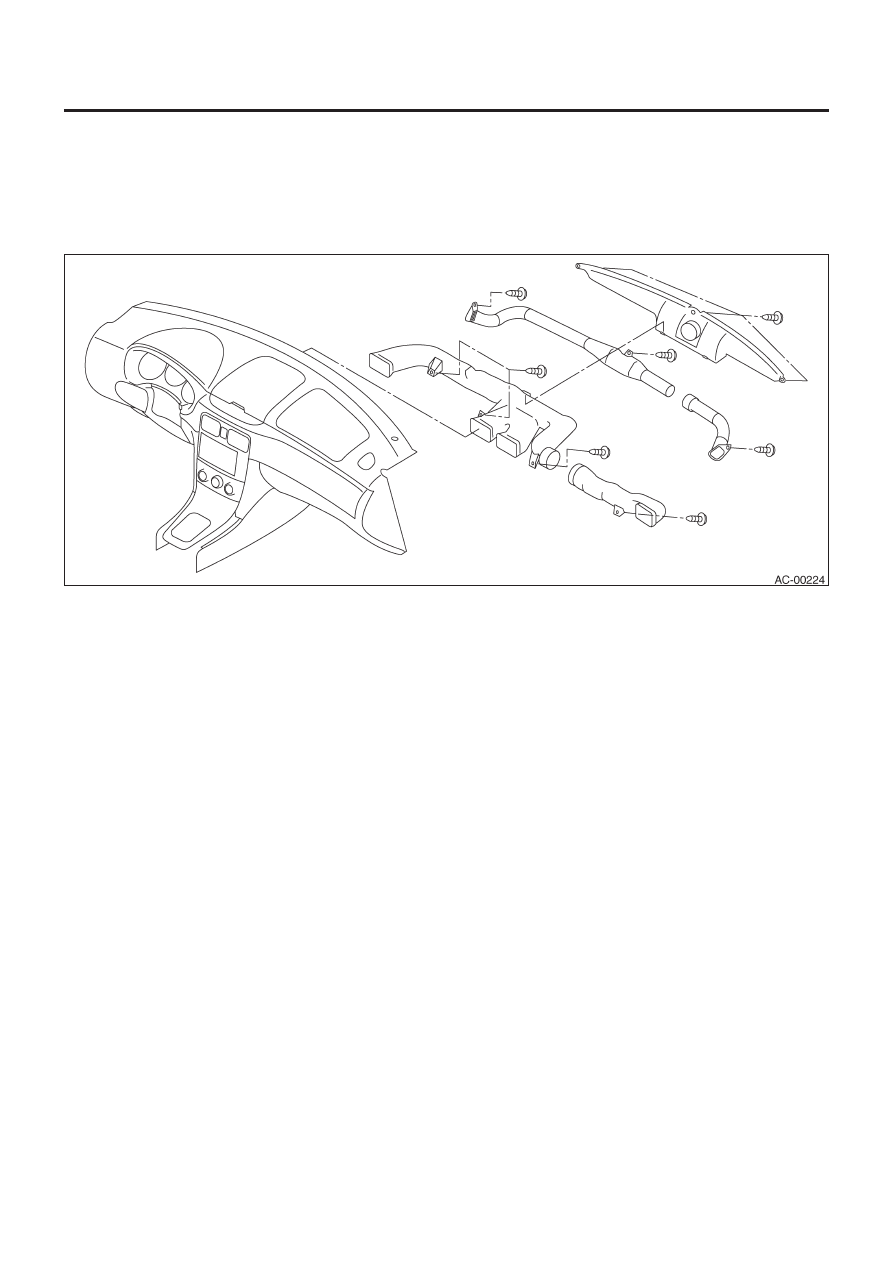

23. Вентиляционный воздуховод обогревателя

A:  ДЕМОНТАЖ

1) Снимите панель инструментов. <См. EI-40, ДЕМОНТАЖ, Устройство панели инструментов.>
2) Снимите винты.
3) Снимите вентиляционный воздуховод обогревателя.

B:  УСТАНОВКА

Установите в обратном порядке.

СОЛЕНОИДНЫЙ КЛАПАН КРАНА ОТОПИТЕЛЯ

АС-49

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

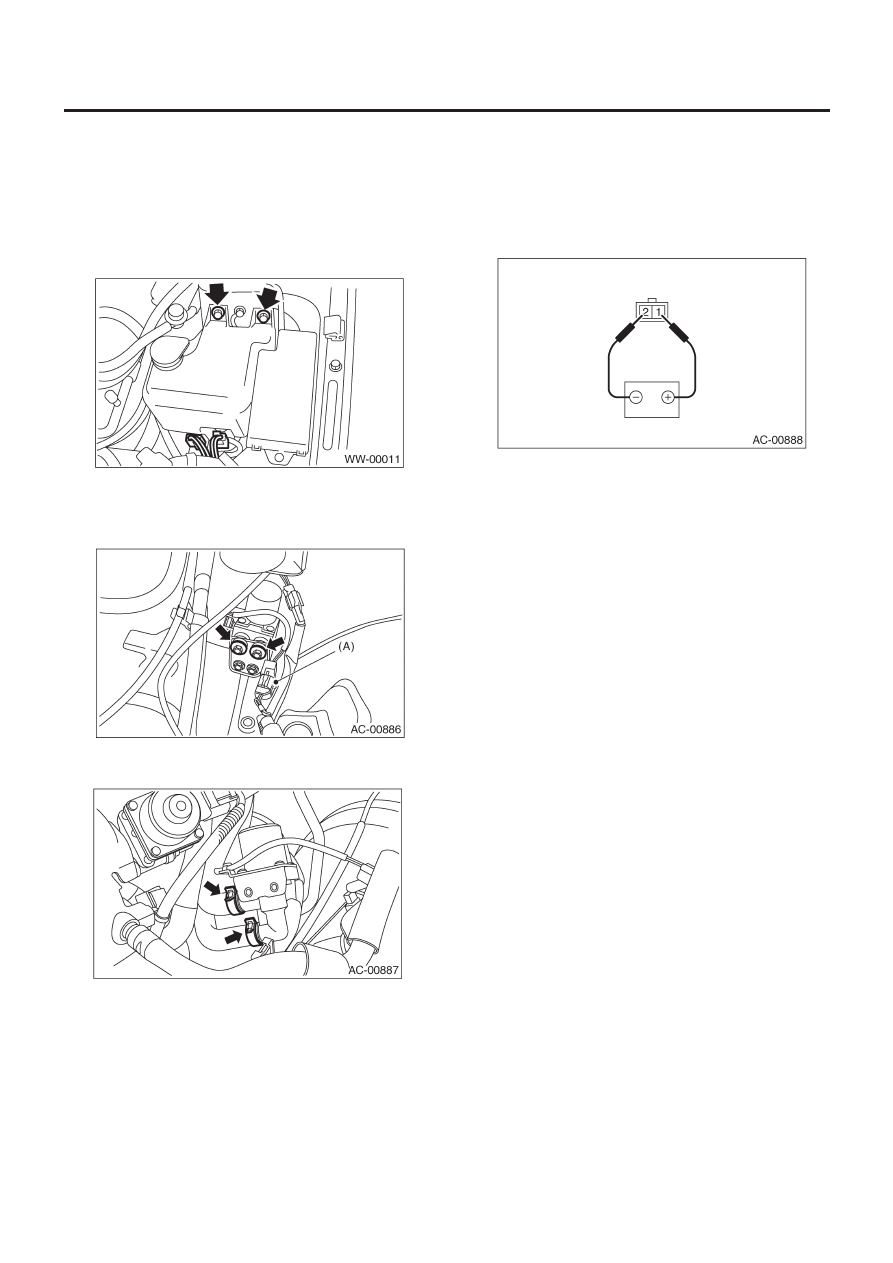

24. Соленоидный клапан крана отопителя

A:  ДЕМОНТАЖ

1) Слейте охладитель двигателя. См. CO(H4SO)-19, СЛИВ
ОХЛАДИТЕЛЯ ДВИГАТЕЛЯ, ЗАМЕНА, Охладитель двигателя.
2) Снимите аккумулятор.
3) Открутите два болта, отсоедините коннектор проводки и
передвиньте бачок омывателя вперед.

4) Отсоедините коннектор проводки (А) соленоидного клапа-
на крана отопителя.
5) Открутите два болта и снимите соленоид крана отопителя
с кронштейна.

6) Вытащите соленоид крана отопителя. Ослабьте зажим
шланга и отсоедините два шланга отопителя.

В: УСТАНОВКА

Установите в обратном порядке.

С: ОСМОТР

1) Снимите соленоидный клапан крана отопителя. См. АС-49,
ДЕМОНТАЖ, Соленоидный клапан крана отопителя.
2) Подсоедините плюсовую клемму аккумулятора к клемме
№ 1 соленоидного клапана крана отопителя, а клемму зазем-
ления – к клемме № 2. Убедитесь в том, что соленоидный кла-
пан крана отопителя нормально открывается и закрывается.

В случае обнаружения поломки замените соленоидный кла-
пан крана отопителя.
